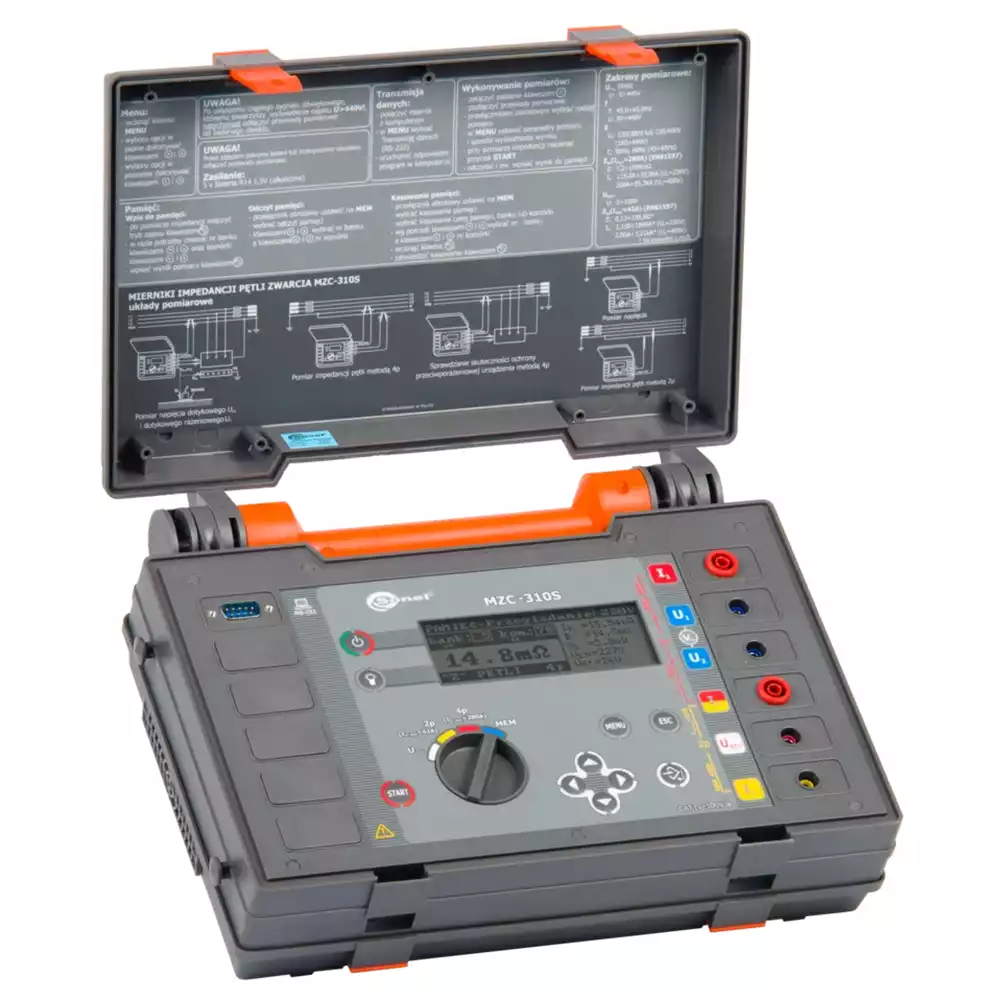

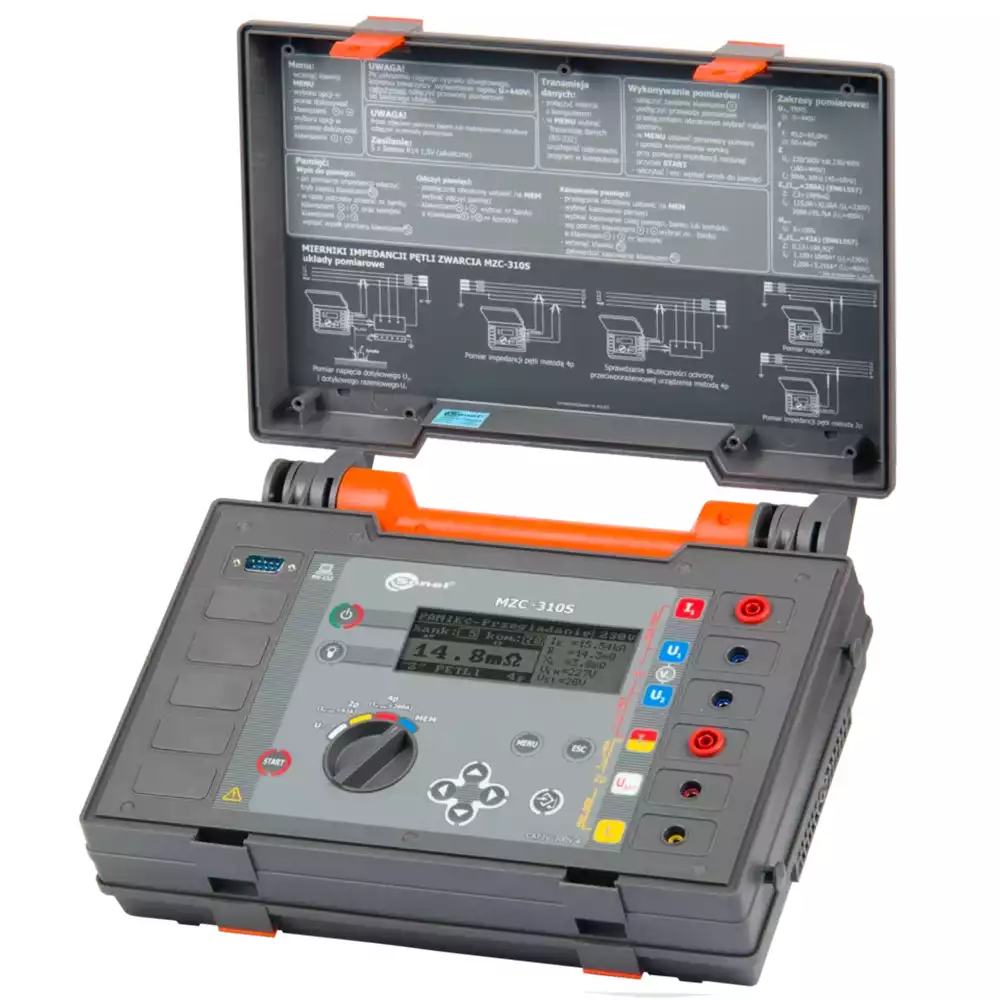

Sonel MZC-310S – лёгкий прибор для высокотоковых измерений
Sonel MZC-310S – один из самых технически продвинутых приборов для измерения импеданса петли короткого замыкания. С его помощью можно выполнять тесты как в потребительских сетях, так и в распределительных сетях, защищённых высокотоковыми автоматами. Прибор одновременно измеряет импеданс, а также напряжения прикосновения и шага. В случаях, когда условие автоматического отключения не может быть выполнено, объект может быть допущен к эксплуатации на основании критерия напряжения.
Применение четырёхпроводного метода и протекание измерительного тока 150/280 А обеспечивают высокую точность тестов. В одном приборе скрыт целый комплекс возможностей, что делает его востребованным среди специалистов различных отраслей. Прибор соответствует требованиям стандарта EN 61557.

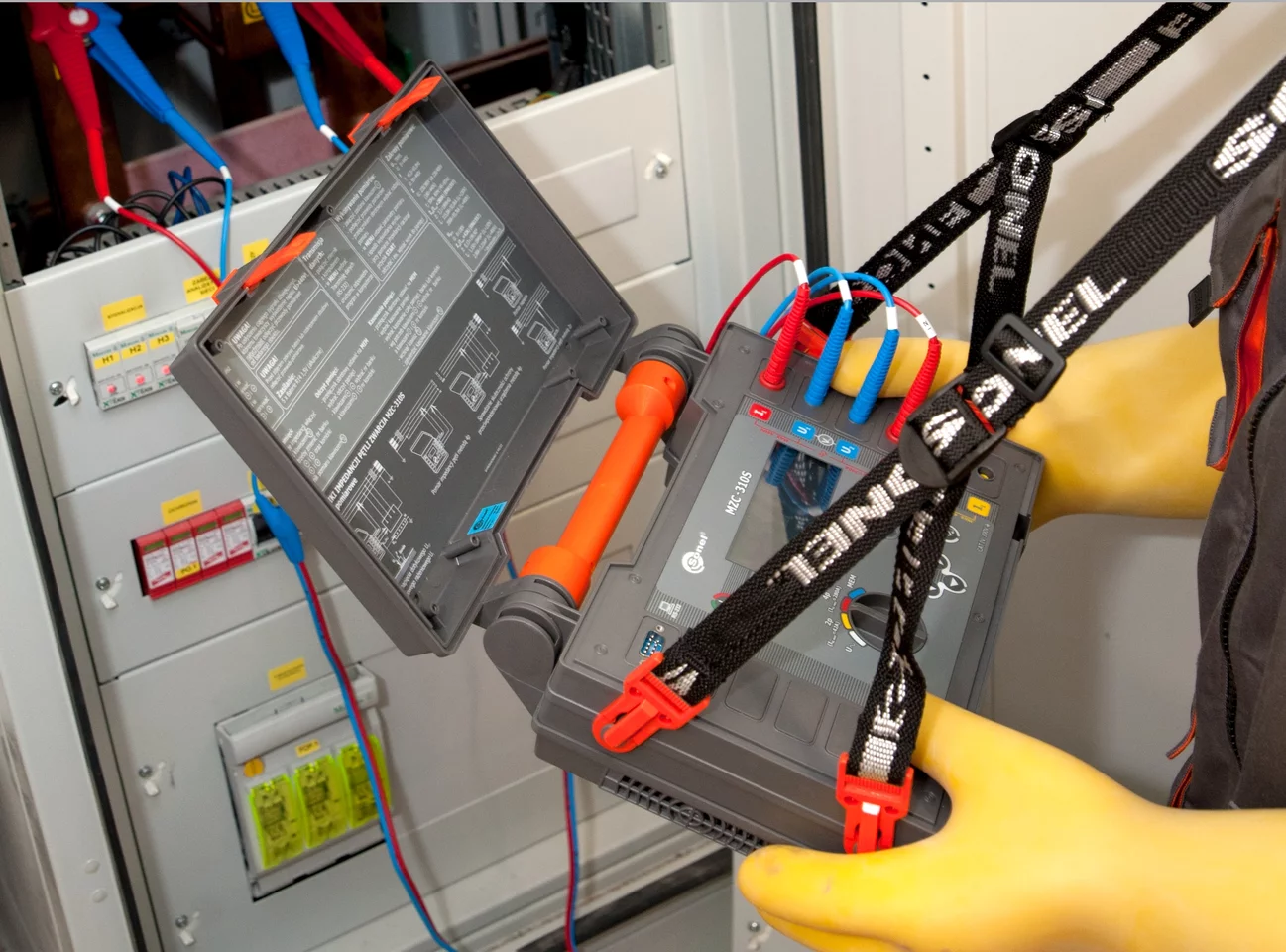

Достижение труднодоступных зон

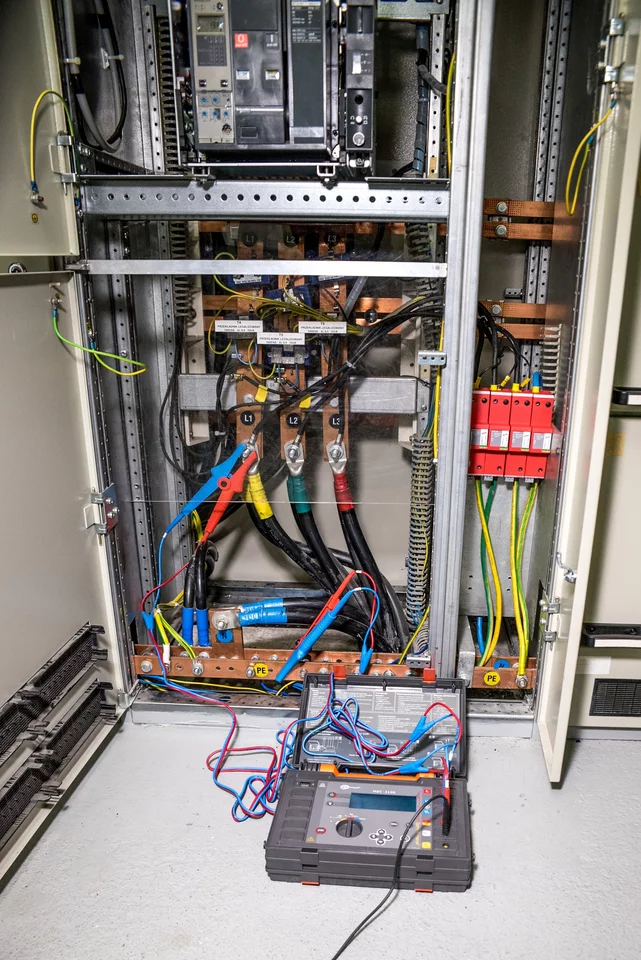

Вблизи трансформаторов или на трансформаторных подстанциях, где цепи защищены высокотоковой защитой (плавкие вставки на сотни ампер, моторные автоматы), токи КЗ могут достигать сотен кА. Для измерений в таких сетях требуется высокотоковый прибор, способный измерять ZS на уровне единиц миллиом. Уникальное техническое решение Sonel с использованием оригинальных компонентов обеспечивает идеальную точность работы MZC-310S даже в таких условиях.
Измерения без компромиссов
Большинство приборов выполняют измерения асимметрично (полуволновым током), что может снижать линейность работы трансформатора и точность результатов. MZC-310S использует симметричный ток – то есть полную волну, что достигается благодаря продвинутой конструкции измерительной системы и цепи КЗ.
Область применения
Прибор применяется для измерений в низковольтных сетях 220/380 В и 230/400 В, где предполагаемый ток КЗ может достигать 55,7 кА (по EN 61557). Лёгкий вес и удобство эксплуатации делают его идеальным инструментом для испытаний и измерений на крупных и сложных промышленных объектах.
|
Интерфейсы ввода/вывода
|
RS-232 |
|
Класс защиты
|
IP20 |
|
Диапазон рабочего напряжения, В
|
187…440 |
|
4-проводной метод
|
Да |
|
Выбор длины проводов
|
Да |
|
Масса, кг
|
2,2 |
|
Габаритные размеры, мм
|
295 x 222 x 95 |
Основные функции
- Измерение очень малых импедансов петли КЗ (с разрешением 0,1 мΩ) при токе 150 А (230 В); макс. 280 А (440 В)
- Измерение с током 23 А (230 В), макс. 42 А (440 В), разрешение 0,01 Ω
- Работа в сетях 220/380 В и 230/400 В, частота 45…65 Гц
- Измерения в системах КЗ: фаза–фаза, фаза–PE, фаза–N
- Автоматическое различение фазного и линейного напряжений при расчёте тока КЗ
- Возможность изменять длину измерительных проводов (метод 2p)
- Метод 4p (четырёхполюсный) – провода не требуют калибровки (ток до 280 А)
- Измерение активной (RS) и реактивной (XS) составляющих
Дополнительные функции
- Измерение напряжения прикосновения и шага (с резистором 1 кΩ)
- Измерение AC-напряжения в диапазоне 0…440 В
- Измерение частоты 45,0…65,0 Гц
- Память на 990 результатов, передача данных на ПК через RS-232
- Питание: аккумуляторы (5 × LR14)
| Параметр | MZC-340-PV | MZC-330S | MZC-320S | MZC-310S | MZC-306 | MZC-304F | MZC-20E |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение [В] | 220/380 230/400 240/415 290/500 400/690 460/800 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 |
220/380 230/400 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 240/415 |
220/380 230/400 240/415 |
| Диапазон рабочего напряжения [В] | 200…900 | 100…750 | 100…550 | 187…440 | 100…750 | 180…460 | 180…440 |
| Диапазон отображения [Ω] | 0…1999 | 0…1999 | 0…1999 | 0…199.9 | 0…1999 | 0…1999 | 0…200 |
| Макс. разрешение [Ω] | 0.001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 |
| Макс. разрешение при 15 мА [Ω] | — | — | — | — | 0.01 | 0.01 | 0.01 |
| Макс. ток измерения [А] | 130/280 | 130/280 | 130/280 | 160/280 | 12.2…36.7 | 7.6/13.3 | 15.3/26.7 |
| Диапазон по EN 61557 [Ω] | 0.0072…1999 | 0.0072…1999 | 0.0072…1999 | 0.0072…199.9 | 0.13…1999 | 0.13…1999 | 0.24…200 |
| Отображение сопротивления и реактивности петли | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по ном. напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по изм. напряжению | — | — | — | — | — | ✔ | — |
| Память (кол-во изм.) | 990 | 990 | 990 | 990 | 990 | 990 | — |
| 4-проводной метод | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Измерение напряжений прикосновения и шага | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Выбор длины проводов | — | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение через розеточный адаптер | — | — | — | — | Опция | ✔ | — |
| Запуск измерений адаптером | — | — | — | — | Опция | Опция | — |
| Запуск измерений через Wi-Fi | ✔ | ✔ | ✔ | — | — | — | — |
| Измерение переменного напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Габариты [мм] | 429×328×236 | 390×308×172 | 390×308×172 | 295×222×95 | 288×223×75 | 220×102×61 | 220×102×61 |
| Масса [кг] | 9.0 | 6.5 | 6.5 | 2.2 | 2.2 | 0.6 | 0.5 |
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 300 V |
| Степень защиты | IP20 |
| Тип изоляции согласно EN 61010-1 и EN 61557 | двойная |
| Источник питания | 5× LR14 щелочные батареи 1.5 V |
| Габариты | 295 × 222 × 95 мм |
| Масса | около 2.2 кг |
| Рабочая температура | 0…+40 °C |
| Температура хранения | -20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | +20…+25 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | 990 результатов |
| Передача данных | RS-232 |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| Требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Двухпроводный измерительный кабель 3 м (10 / 25 А) U1 / I1 | WAPRZ003DZBBU1I1 |
| Двухпроводный измерительный кабель 3 м (10 / 25 А) U2 / I2 | WAPRZ003DZBBU2I2 |
| Измерительный провод 1,2 м (банановые штекеры) чёрный / жёлтый | WAPRZ1X2BLBB / WAPRZ1X2YEBB |
| Щуп 1 кВ (банановое гнездо) чёрный / жёлтый | WASONBLOGB1 / WASONYEOGB1 |
| 2× зажима Кельвина, 1 кВ, 25 А | WAKROKELK06 |
| 4× крокодила 1 кВ 32 А чёрный | WAKROBL30K03 |
| 2× усиленных щупа 1 кВ (банановые гнёзда) | WASONSPGB1 |
| Кабель RS-232 для передачи данных | WAPRZRS232 |
| Подвесные ремни Unisonel | WAPOZSZE1 |
| Сумка L1 | WAFUTL1 |
| Батарея 5× LR14 1.5 V | — |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Измерительный провод 5 / 10 / 20 м (банановые штекеры) жёлтый | WAPRZ005YEBB / WAPRZ010YEBB / WAPRZ020YEBB |
| Складной щуп 1 кВ, 2 м (банановое гнездо) | WASONSP2M |
| Щуп 11 кВ (банановое гнездо) красный | WASONREOGB11 |
| Адаптер трёхфазной розетки 16 A / 32 A (гнездо) | WAADAAGT16C / WAADAAGT32C |
| Адаптер трёхфазной розетки 16 A / 32 A (вилка) | WAADAAGT16P / WAADAAGT32P |
| Адаптер трёхфазной розетки 63 A | WAADAAGT63P |
| Адаптер промышленной розетки 16 A / 32 A | WAADAAGT16T / WAADAAGT32T |
| Катушка с проводом | WAPOZSZP1 |
| USB / RS-232 адаптер | WAADAUSRS232 |
| Сумка L2 | WAFUTL2 |
| Подвесные ремни M1 | WAPOZSZE4 |
| Сертификат калибровки с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MZC-310S – Измеритель сопротивления петли "фаза-нуль" (MZC-310S.pdf) | Руководство пользователя | RU | 929 КБ |
|
| MZC-310S – Измеритель сопротивления петли "фаза-нуль" (datasheet_MZC-310S_EN_v2.05.pdf) | Data Sheet | EN | 708,9 КБ |
|
