Артикул:
U2022XA

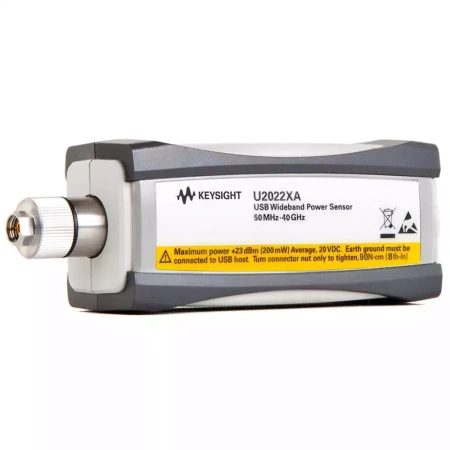

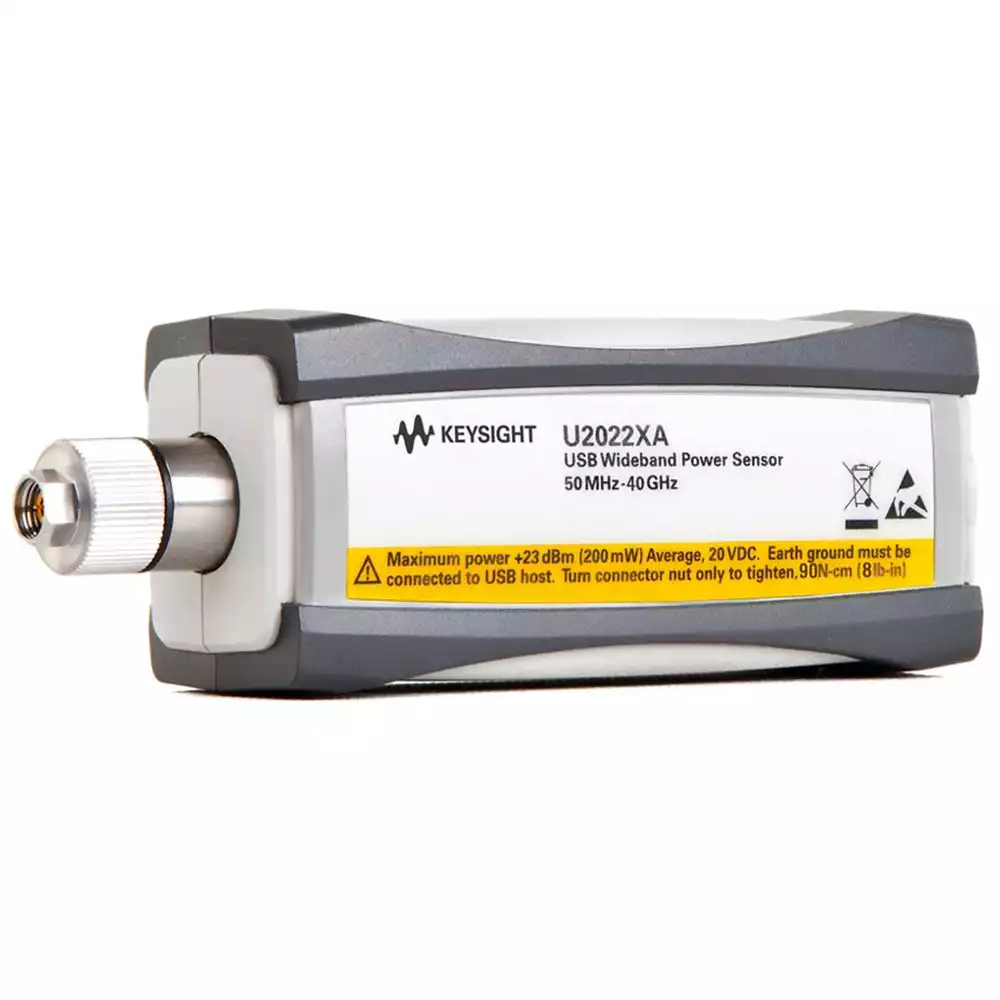

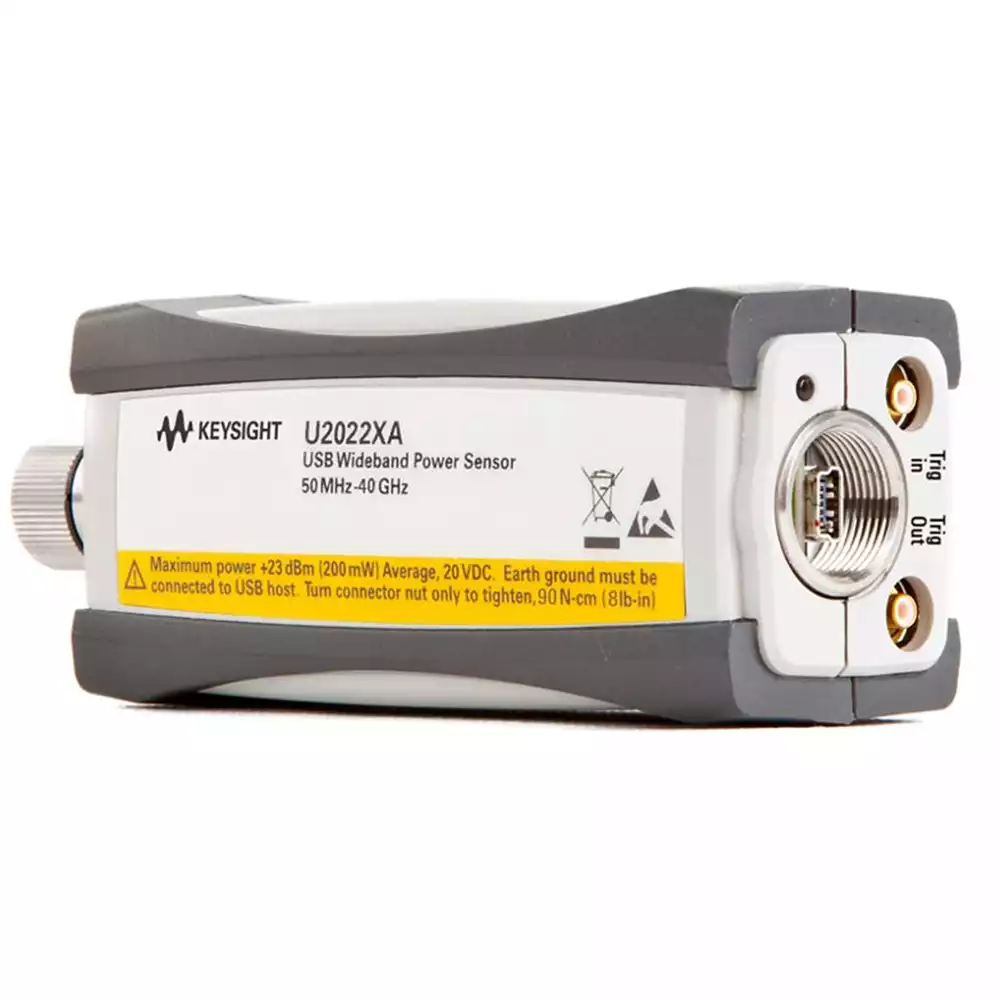

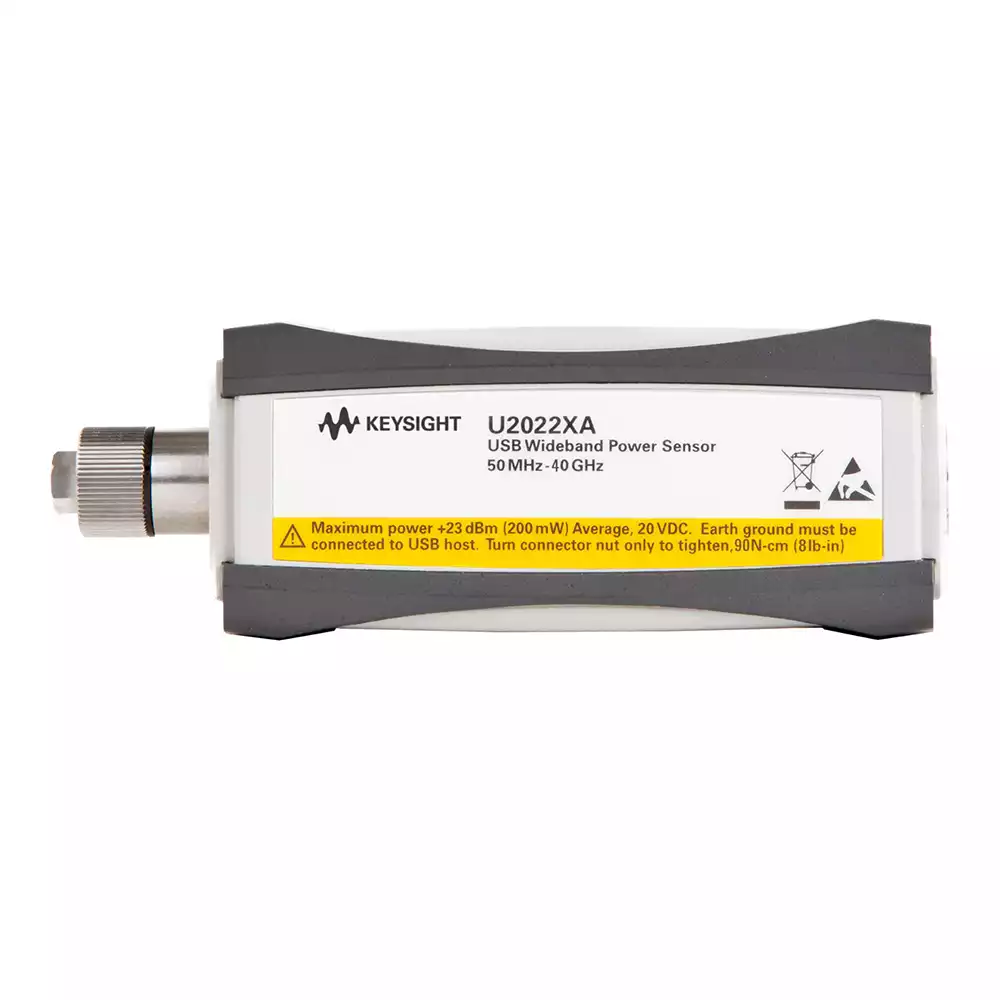

U2022XA – это измеритель пиковой и средней мощности с интерфейсом USB, предназначенный для работы в диапазоне частот от 50 МГц до 40 ГГц (до 50 ГГц с опцией H50). Прибор сочетает высокую скорость измерений и компактный формат, что делает его удобным для использования как в НИОКР, так и в производственных приложениях.
По запросу
Варианты цен
По запросу
Много
Нашли дешевле?
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Измерители мощности серии Keysight U2020X (USB)
Повышение производительности при выпуске продукции
Измерители пиковой и средней мощности с шиной USB серии U2020X обладают высокими рабочими характеристиками, необходимыми для задач измерения мощности в НИОКР и производстве. Скорость измерений более 25 000 отчётов/с сокращает время и стоимость испытаний. Приборы выпускаются в двух модификациях:
- U2021XA — диапазон частот от 50 МГц до 18 ГГц,
- U2022XA — диапазон частот от 50 МГц до 40 ГГц (до 50 ГГц с опцией H50).
Обе модели представляют собой компактные и портативные решения для измерения пиковой мощности.
Ключевые характеристики
- Диапазон измерения пиковой мощности: от –30 до +20 дБм — позволяет анализировать даже очень слабые сигналы.
- Функция внутренней установки нуля и калибровки — сокращает время испытаний и уменьшает погрешность.
- Встроенный опорный источник напряжения и схемы коммутации — автоматическая калибровка при подключении к устройству.

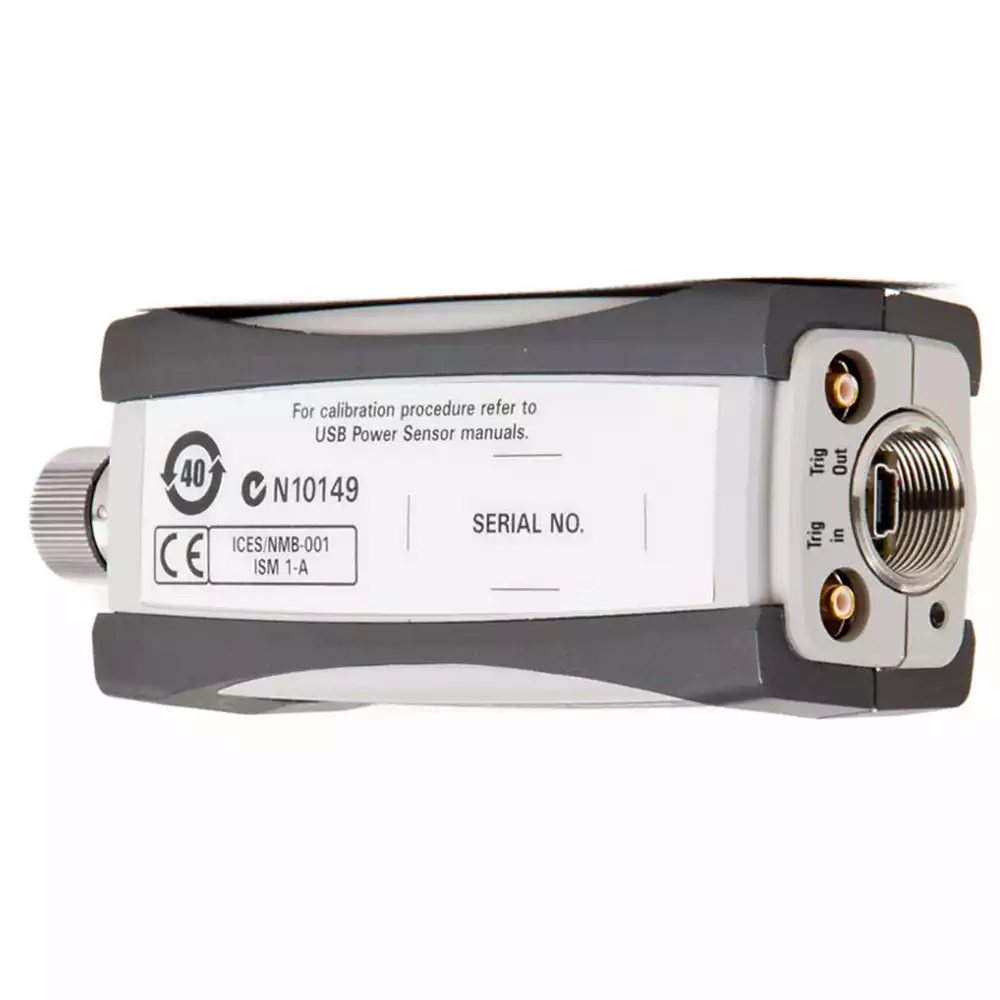

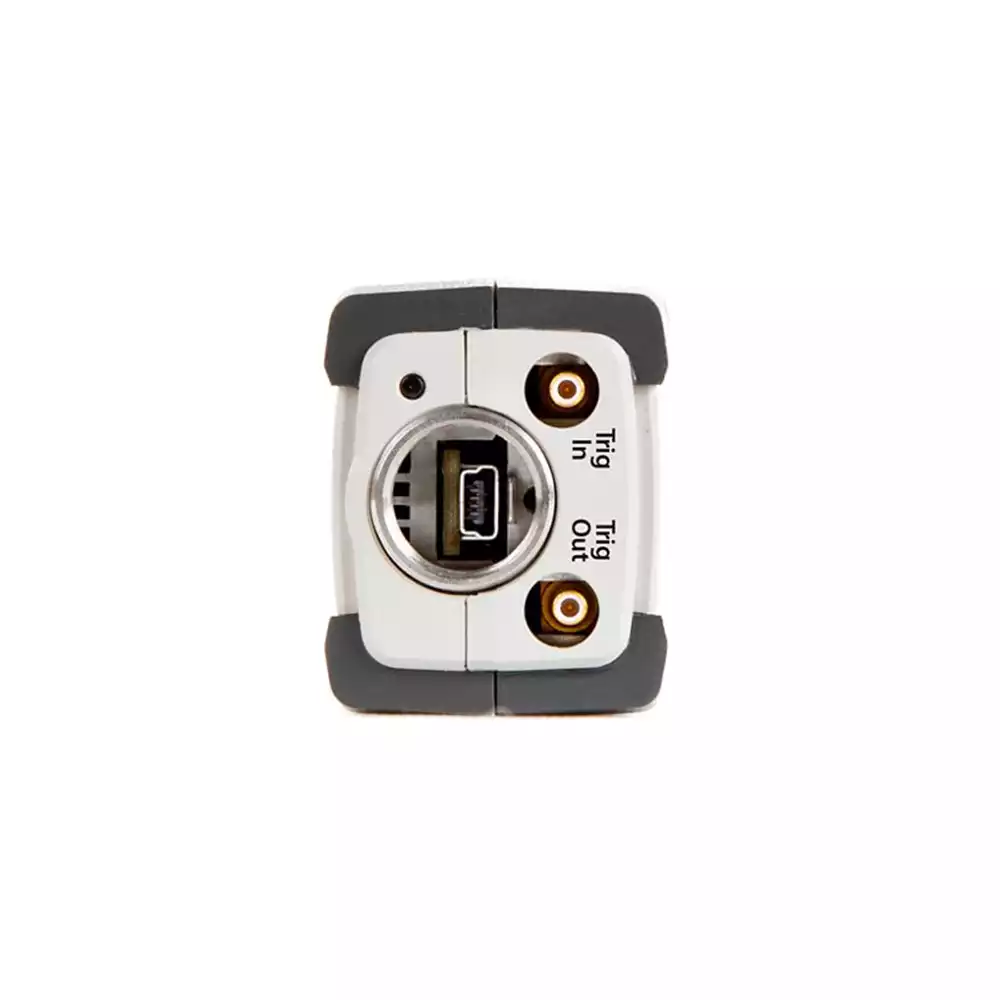

- Поддержка внешнего запуска:
- вход и выход сигнала запуска,
- точный запуск даже при слабых сигналах, близких к уровню шумового порога.
- Портативность и автономность: питание от USB-порта ПК или ноутбука, без внешнего источника питания.
- Полоса частот 30 МГц и время нарастания/спада не более 13 нс — высокая точность при измерениях до 50 ГГц.
- Предустановки для быстрого начала испытаний РЛС и беспроводных систем: DME, GSM, EDGE, CDMA, WCDMA, WLAN, WiMAX, LTE.
|
Тип
|
USB |
|
Частотный диапазон, Гц
|
От 50 МГц до 40 ГГц |
|
Диапазон мощности
|
От –30 дБм до 20 дБм |
|
Масса, кг
|
0.25 |
|
Габаритные размеры, мм
|
140 × 45 × 35 |
Измерители мощности Keysight U2021XA / U2022XA
- Измерение пиковой и средней мощности.
- Диапазон частот:
- от 50 МГц до 18 ГГц (U2021XA),
- от 50 МГц до 40 ГГц (U2022XA).
- Диапазон измерения мощности:
- от –30 дБм до +20 дБм (пиковая мощность в режиме временного стробирования),
- от –45 дБм до +20 дБм (только измерение средней мощности).
- Полоса пропускания видеофильтра 30 МГц.
- Захват однократных сигналов в реальном времени с частотой дискретизации 80 Мвыб/с.
- Функция внутренней установки нуля и калибровки, вход и выход внешнего запуска.
- Высокая скорость измерений: более 25 000 отсчётов в секунду при автоматическом запуске в режиме буферизации.
| Основные технические характеристики | |
|---|---|
| Диапазон частот | |
| U2021XA | От 50 МГц до 18 ГГц |
| U2022XA | От 50 МГц до 40 ГГц / до 50 ГГц (с опцией H50) |
| Диапазон измерения мощности | |
| Нормальный режим | От –30 до 20 дБм (от 50 до < 500 МГц) От –35 до 20 дБм (от 500 МГц до 40 ГГц) От –35 до 8 дБм (> 40 до 50 ГГц) |
| Только измерение средней мощности1,2 | От –45 до 20 дБм (от 50 МГц до 40 ГГц) От –45 до 8 дБм (> 40 до 50 ГГц) |
| Макс. допустимая мощность (уровень повреждения) | +23 дБм (средняя мощность) +30 дБм (пиковая, длительность < 1 мкс) |
| Время нарастания/спада3 | ≤ 13 нс |
| Макс. частота дискретизации | 80 Мвыб/с, непрерывная дискретизация |
| Полоса пропускания видеофильтра | ≥ 30 МГц |
| Ширина полосы частот при захвате однократных сигналов | ≥ 30 МГц |
| Мин. длительность импульса4 | 50 нс |
| Основная погрешность измерения средней мощности5 | ≤ ±0,2 дБ или ±4,5% / ≤ ±0,3 дБ или ±6,7% |
| Макс. длительность захвата | 1 с (при децимации) 1,2 мс (при полной частоте дискретизации) |
| Максимальная частота повторения импульсов | 10 МГц (при 8 выборках на период) |
| Нелинейность измерения уровня мощности (при шаге 5 дБ, %) | От –20 до –10 дБм: 1,2 (25 °C); 1,8 (0 до 55 °C) От –10 до 15 дБм: 1,25 (25 °C); 2,0 (0 до 55 °C) От 15 до 20 дБм: 1,4 (25 °C); 2,1 (0 до 55 °C) |
| Максимальный КСВ | От 50 МГц до 10 ГГц: 1,2 Свыше 10 до 18 ГГц: 1,26 Свыше 18 до 26,5 ГГц: 1,3 (U2022XA) Свыше 26,5 до 40/50 ГГц: 1,5 / 1,7 (U2022XA) |

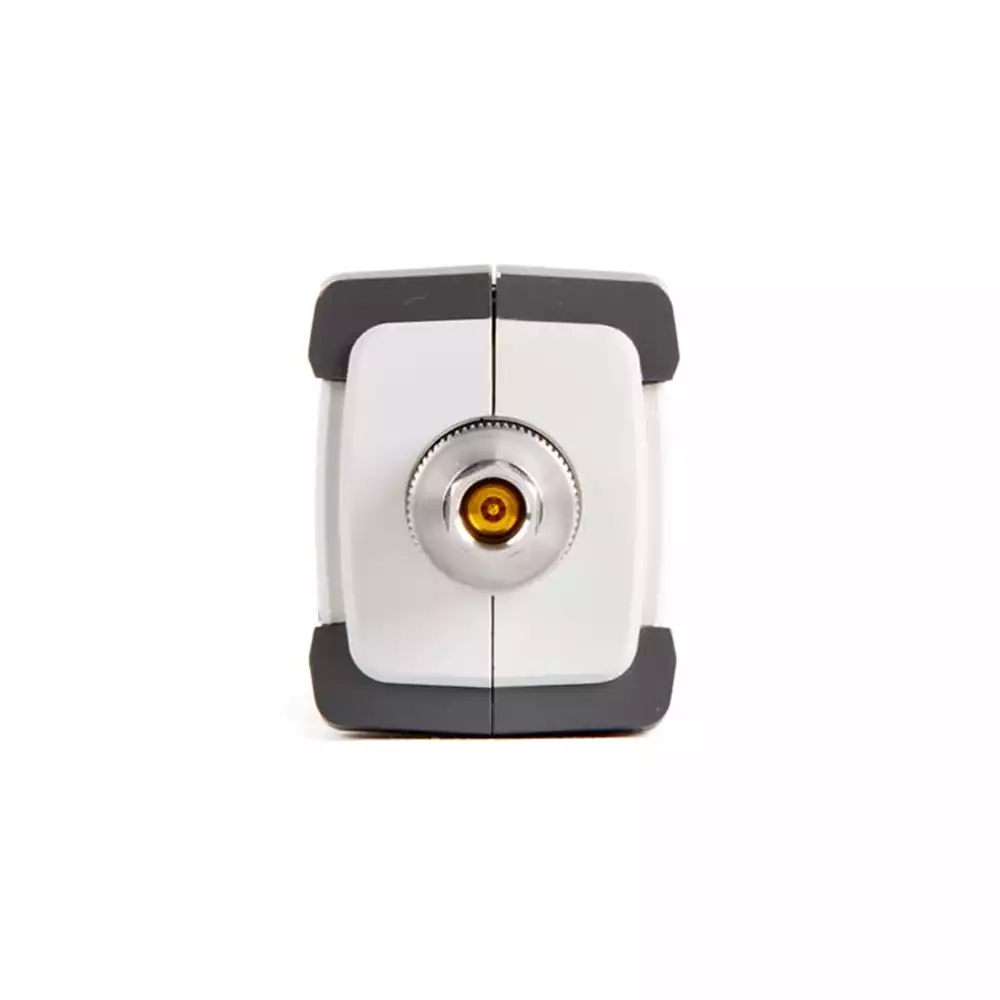

| Тип соединителя | Тип N (вилка), 50 Ом / 2,4 мм (вилка), 50 Ом |
1 В режиме "Только измерение средней мощности" функция внутренней установки нуля, выход сигнала запуска и видеовыход запрещены.
2 Рекомендуется выполнять установку нуля при использовании тракта усреднения в первый раз после включения питания, значительных изменений температуры или длительных периодов времени без включения питания.
3 Для частот ≥ 500 МГц. Только при открытом видеофильтре. Добавить 5 нс к времени при использовании видеофильтра.
4 Минимальная длительность импульса наблюдения зависит от частоты и формы сигнала.
5 Характеристики действительны в диапазоне измерения от –15 до +20 дБм. Для U2021XA в диапазоне частот от 10 МГц до 18 ГГц, для U2022XA – до 26,5 ГГц.
Информация для заказа
| Модель | Описание |
|---|---|
| U2021XA | Измеритель пиковой и средней мощности с шиной USB серии X, от 50 МГц до 18 ГГц |
| U2022XA | Измеритель пиковой и средней мощности с шиной USB серии X, от 50 МГц до 40 ГГц |
| U2022XA-H50 | Измеритель пиковой и средней мощности с шиной USB серии X, от 50 МГц до 50 ГГц |
| Стандартный комплект поставки: кабель измерителя мощности, 1,5 м; Кабель канала запуска с соединителями BNC (вилка) - SMB (розетка), 50 Ом, длиной 1,5 м (2 шт.); Сертификат калибровки, лицензия на ПО BenchVue Power Meter/Sensor Control and Analysis (BV0007B). |
|
Опции
| Код | Описание |
|---|---|
| Комплекты для транспортирования | |
| U2000A-201 | Транспортный ящик |
| U2000A-202 | Мягкий рюкзак для переноски |
| U2000A-203 | Держатель |
| U2000A-204 | Мягкая сумка для переноски |
| Заказ кабелей во время покупки измерителя мощности | |
| U2000A-301/ U2000A-302/ U2000A-303 |
Кабель, совместимый с USB 2.0, с соединителем USB Mini-B и стопорным механизмом, длина 1,5/3/5 м |
| Индивидуальный заказ кабелей | |
| U2031A/B/C | Кабель, совместимый с USB 2.0, с соединителем USB Mini-B и стопорным механизмом, длина 1,5/3/5 м |
| U2032A | Кабель запуска с соединителями BNC (вилка) – SMB (розетка), 50 Ом, длина 1,5 м |
| U202xXA-1A7 | Калибровка, соответствующая стандарту ISO 17025 |
| U202xXA-A6J | ANSI Z540, с данными испытаний |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Измерители пиковой и средней мощности с шиной USB серии U2020X (U2020_X-Series.pdf) | Data Sheet | EN | 3,5 МБ |
|
