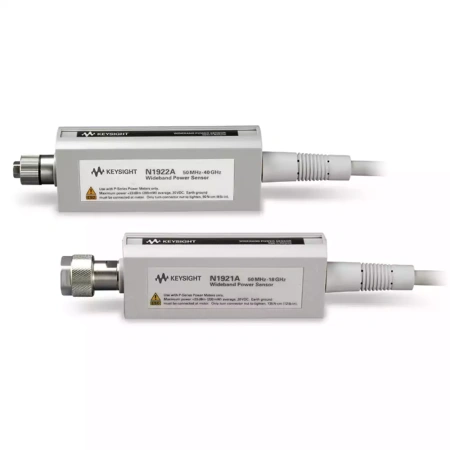

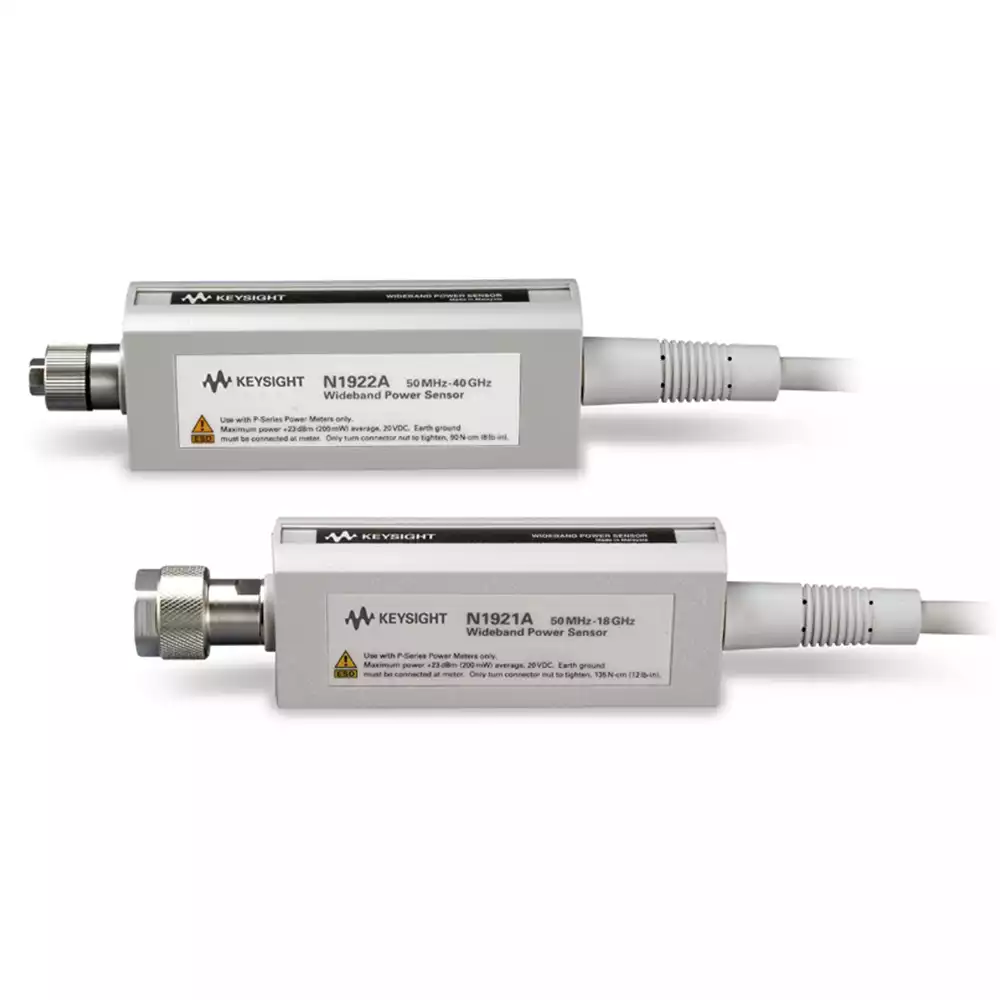

Широкополосные преобразователи мощности серии P N192xA
Преобразователи мощности N1921A (50 МГц – 18 ГГц) и N1922A (50 МГц – 40 ГГц) работают только с измерителями мощности серии P. Кабель преобразователя постоянно подключён к датчику для обеспечения минимальной неравномерности в широком диапазоне частот.
Особенности
- Работают с измерителями мощности серии P (N1911A и N1912A).
- Установка нуля и калибровка без отключения от тестируемого устройства.
- Измерения в диапазоне частот до 40 ГГц.
- Широкий динамический диапазон измерения максимальной мощности.
|
Тип
|
Портативный |
|
Частотный диапазон, Гц
|
От 50 МГц до 40 ГГц |
|
Диапазон мощности
|
От –35 дБм до 20 дБм |
|
Масса, кг
|
0,1 |
|
Габаритные размеры, мм
|
135 х 40 х 27 |
Преобразователи мощности серии P являются первыми преобразователями, обеспечивающими “установку нуля и калибровку”, которая устраняет при проведении калибровки необходимость использования внешнего опорного источника. Защищенная патентом технология компании Keysight в каждом преобразователе мощности объединяет опорный источник постоянного напряжения с переключающими схемами, что позволяет производить установку нуля и калибровку преобразователя мощности, когда он подключен к тестируемому устройству. Это свойство устраняет необходимость подключения и отключения источника для калибровки, тем самым уменьшая время контроля, неопределенность измерений, а также износ и отрыв соединителей. Это особенно полезно в производстве и в условиях автоматического контроля, где каждая секунда на счету. Преобразователи мощности могут быть встроены в измерительную систему, не требуя переключения опорных сигналов.
Для обеспечения точности измерений мощности измерители мощности обычно дополняются множеством различных поправочных коэффициентов для преобразователей мощности, включающих линейность, частоту и температуру. При более широких полосах частот этот метод может быть громоздким и менее точным. Для того чтобы упростить процесс и повысить скорость измерений при сохранении их точности, компания Keysight использует метод четырехмерного моделирования, при котором измеряется входная мощность, частота, температура и выходное напряжение во всех предусмотренных для преобразователей мощности диапазонах измерений. Данные из этой четырехмерной модели генерируются во время начальной заводской калибровки преобразователей мощности и записываются в СППЗУ, а затем используются прогрессивные алгоритмы, чтобы быстро и точно оценить преобразователи мощности по этой модели без требований к измерителю мощности, интерполировать поправочные коэффициенты и линейность кривых. Если вы проводите испытания, в которых частота часто изменяется, например, при проверке усилителей на нескольких несущих частотах в разных диапазонах, вы заметите указанное улучшение в скорости измерений.
| Технические характеристики | |||
|---|---|---|---|
| Модель | Диапазон частот | Динамический диапазон | Повреждающий уровень мощности / Тип соединителя |
| N1921A | от 50 МГц до 18 ГГц от 50 МГц до 40 ГГц |
от −35 до +20 дБм (до 18 ГГц) от −30 до +20 дБм (от 18 до 40 ГГц) (пиковая мощность при > 500 МГц) |
+23 дБм (средняя мощность) +30 дБм (пиковая мощность) Разъём: вилка типа N |
| N1922A | от 50 МГц до 40 ГГц | от −35 до +20 дБм (до 18 ГГц) от −30 до +20 дБм (от 18 до 26,5 ГГц) от −25 до +20 дБм (от 26,5 до 40 ГГц) |
+23 дБм (средняя мощность) +30 дБм (пиковая мощность) Разъём: вилка 2,4 мм |
| Максимальный КСВН | |||
| Диапазон частот | КСВН (N1921A / N1922A) | ||
| от 50 МГц до 10 ГГц | 1,2 | ||
| от 10 до 18 ГГц | 1,26 | ||
| от 18 до 26,5 ГГц | 1,3 | ||
| от 26,5 до 40 ГГц | 1,6 | ||
| Неопределённость калибровки преобразователя мощности | |||
| Диапазон частот | N1921A | N1922A | |
| от 50 МГц до 10 ГГц | 4,0% | 4,2% | |
| от 10 до 18 ГГц | 5,0% | 4,9% | |
| от 18 до 26,5 ГГц | 6,0% | 5,9% | |
| от 26,5 до 40 ГГц | — | 8,6% | |
| Физические характеристики | |||
| Модель | Габариты | Масса | Дополнительно |
| N1921A | 135 мм × 40 мм × 27 мм | 0,1 кг | Варианты длины фиксированного кабеля: 1,5 м / 3,0 м / 10,0 м |
| N1922A | 127 мм × 40 мм × 27 мм | 0,1 кг | |
| Информация для заказа | |
|---|---|
| Модель | Описание |
| N1921A | Широкополосный преобразователь мощности серии P (от 50 МГц до 18 ГГц) |
| N1922A | Широкополосный преобразователь мощности серии P (от 50 МГц до 40 ГГц) |
| N1921A-C35 | Соединитель 3,5 мм (вилка) |
| N192xA-105 | Длина фиксированного кабеля 1,5 м (стандартно) |
| N192xA-106 | Длина фиксированного кабеля 3 м |
| N192xA-107 | Длина фиксированного кабеля 10 м |
| N192xA-1A7 | Сертификат калибровки ANSI Z540 с данными испытаний |
