Артикул:
N1913B

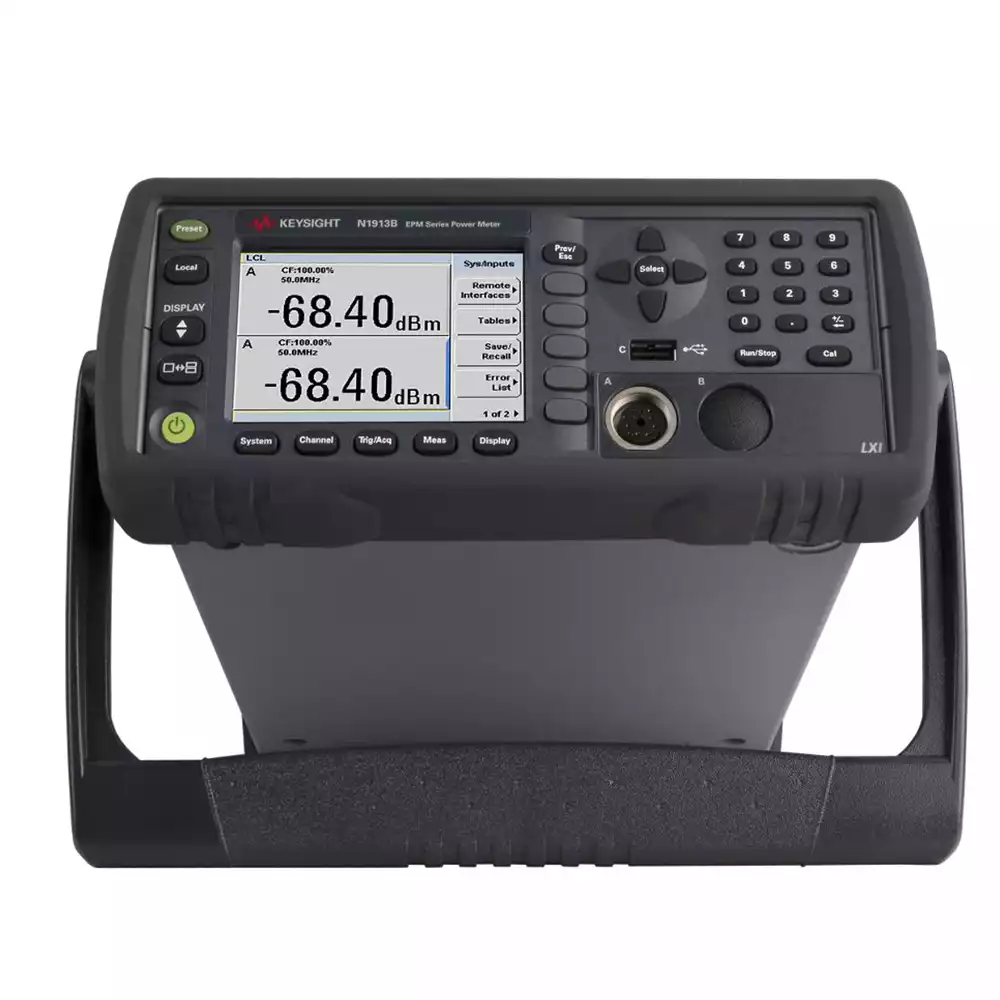

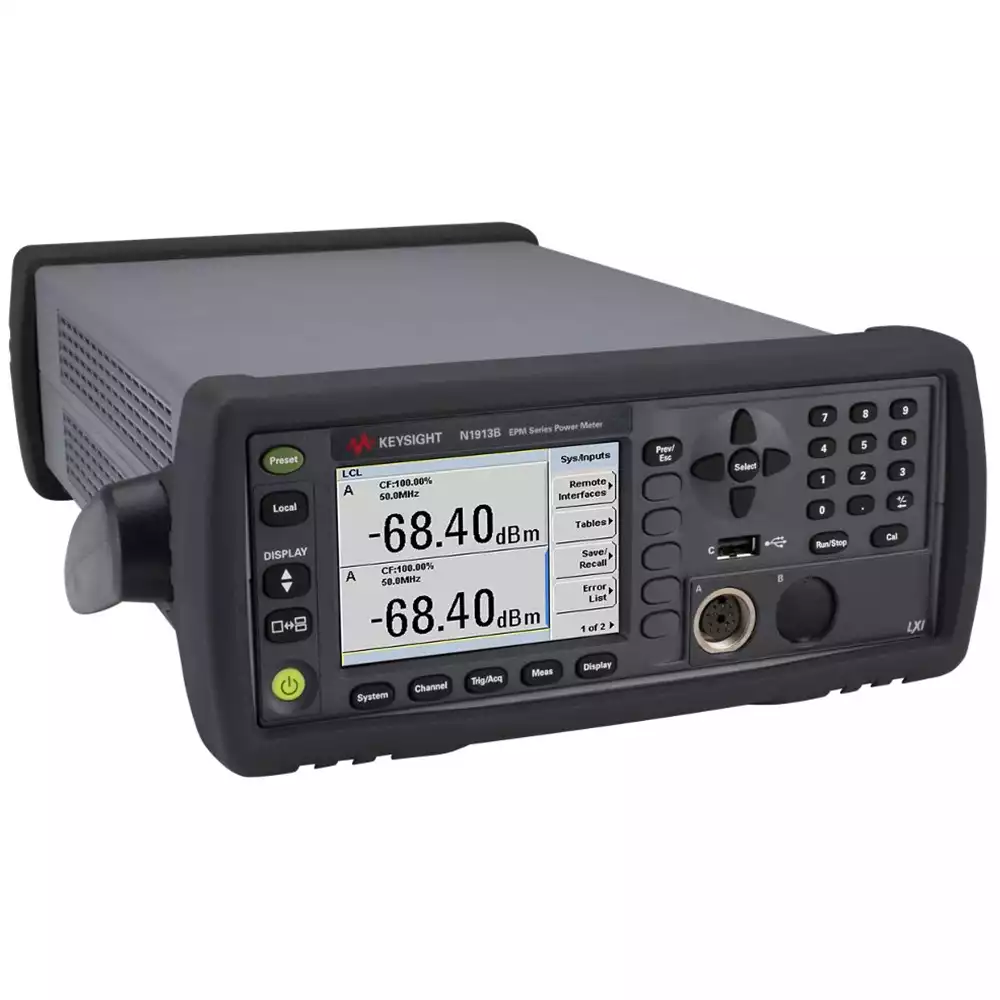

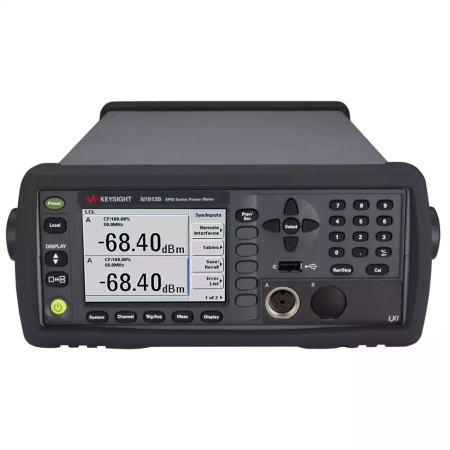

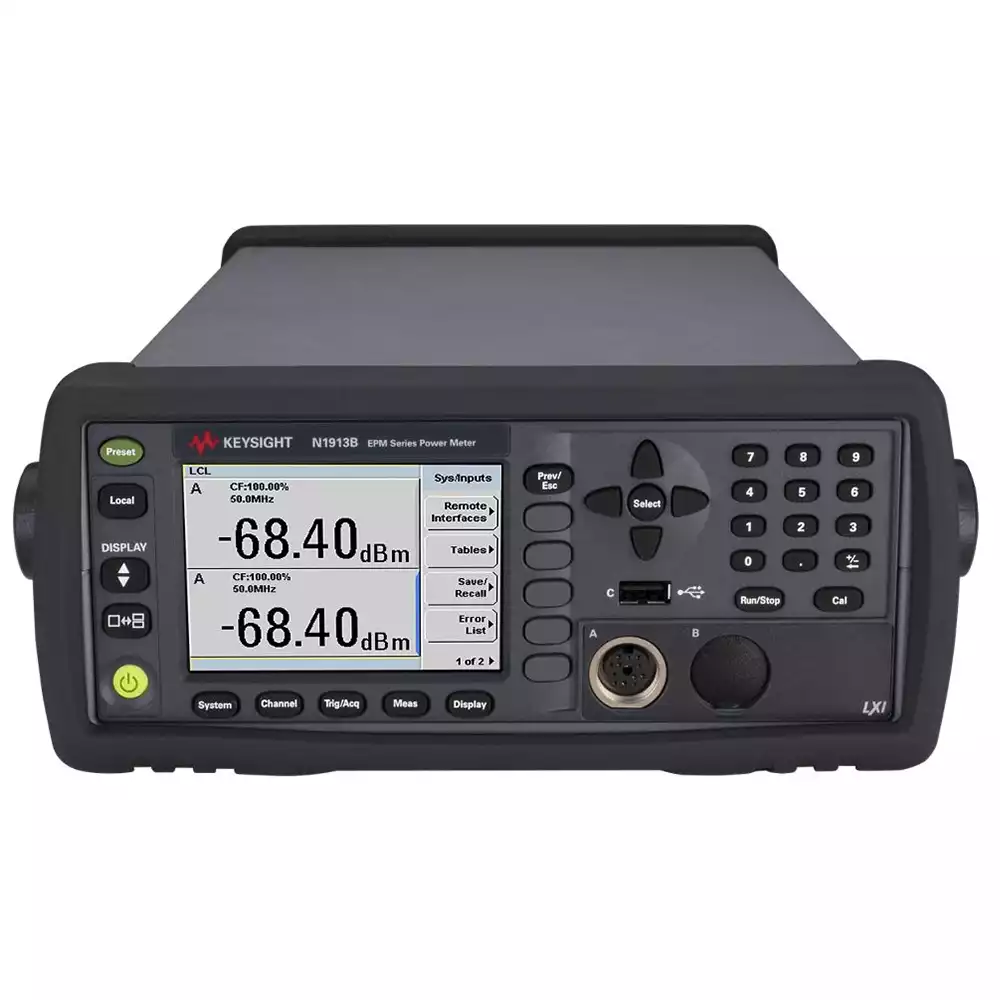

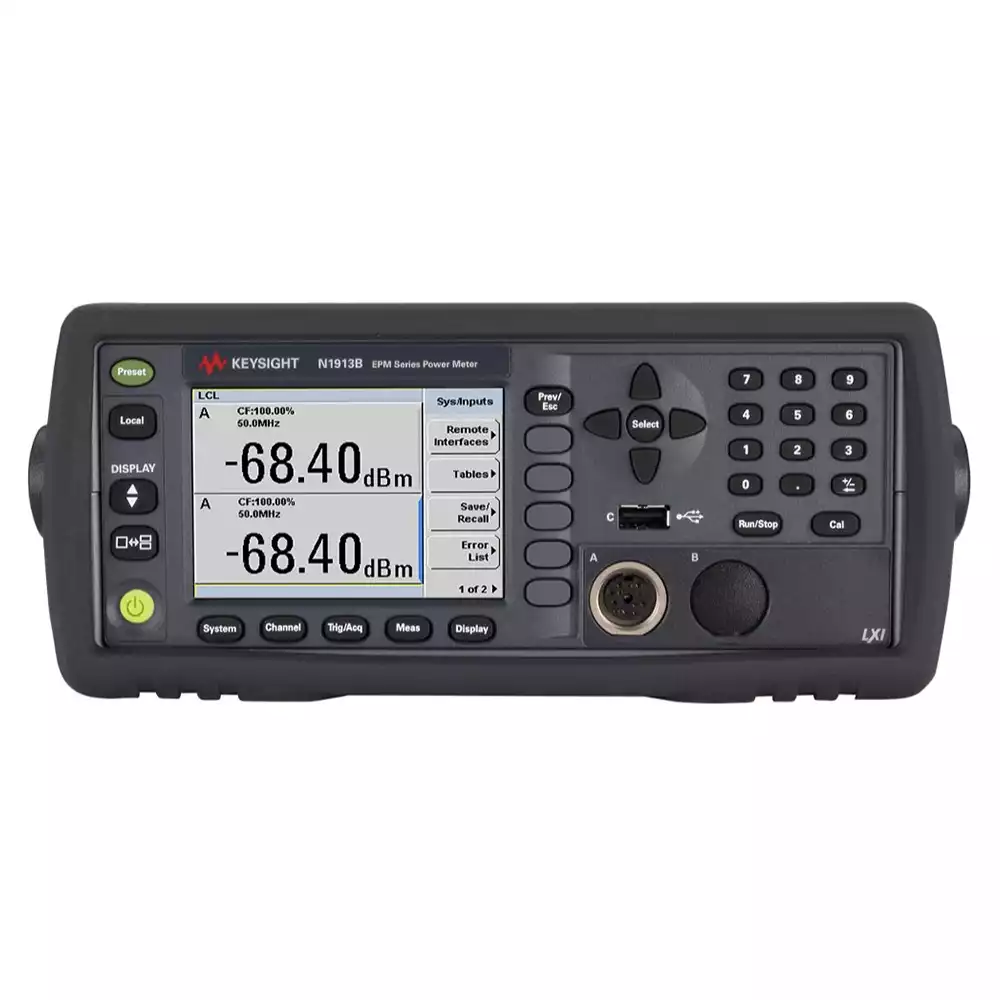

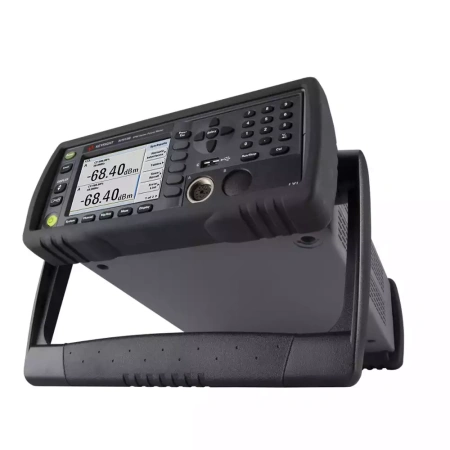

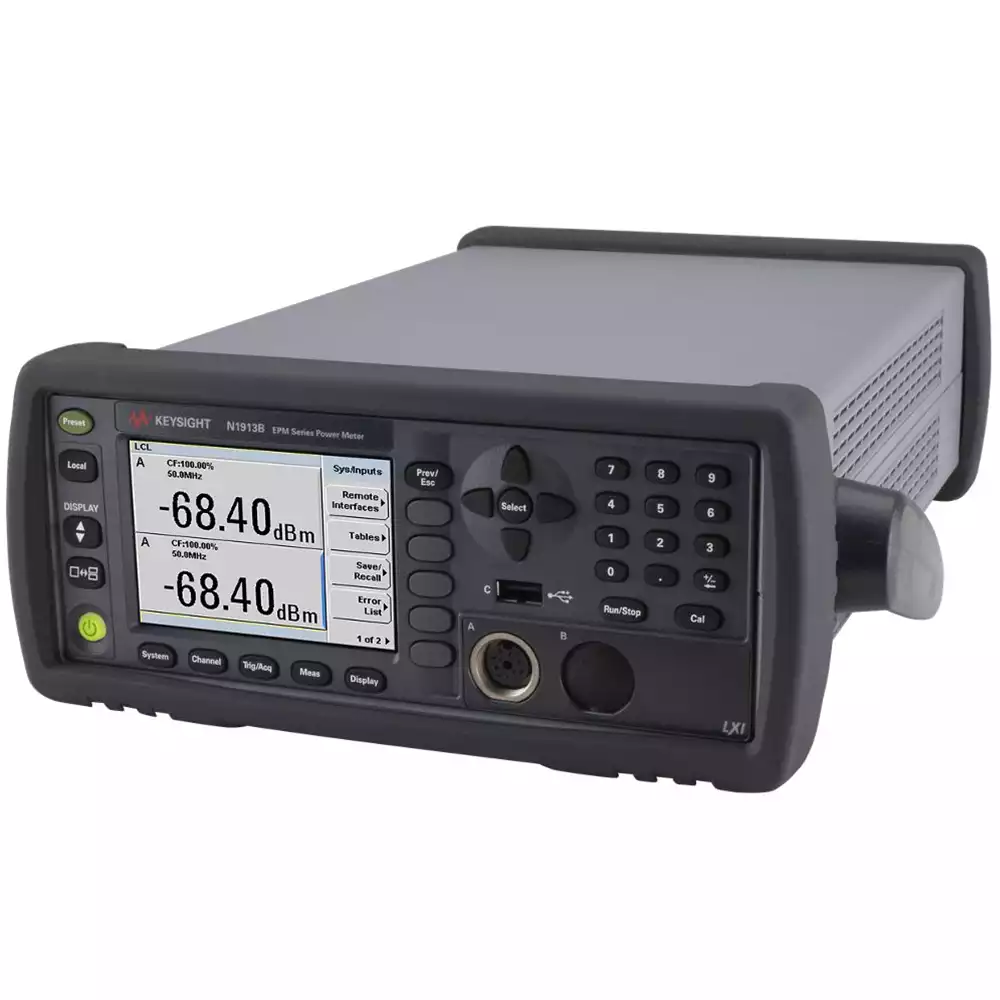

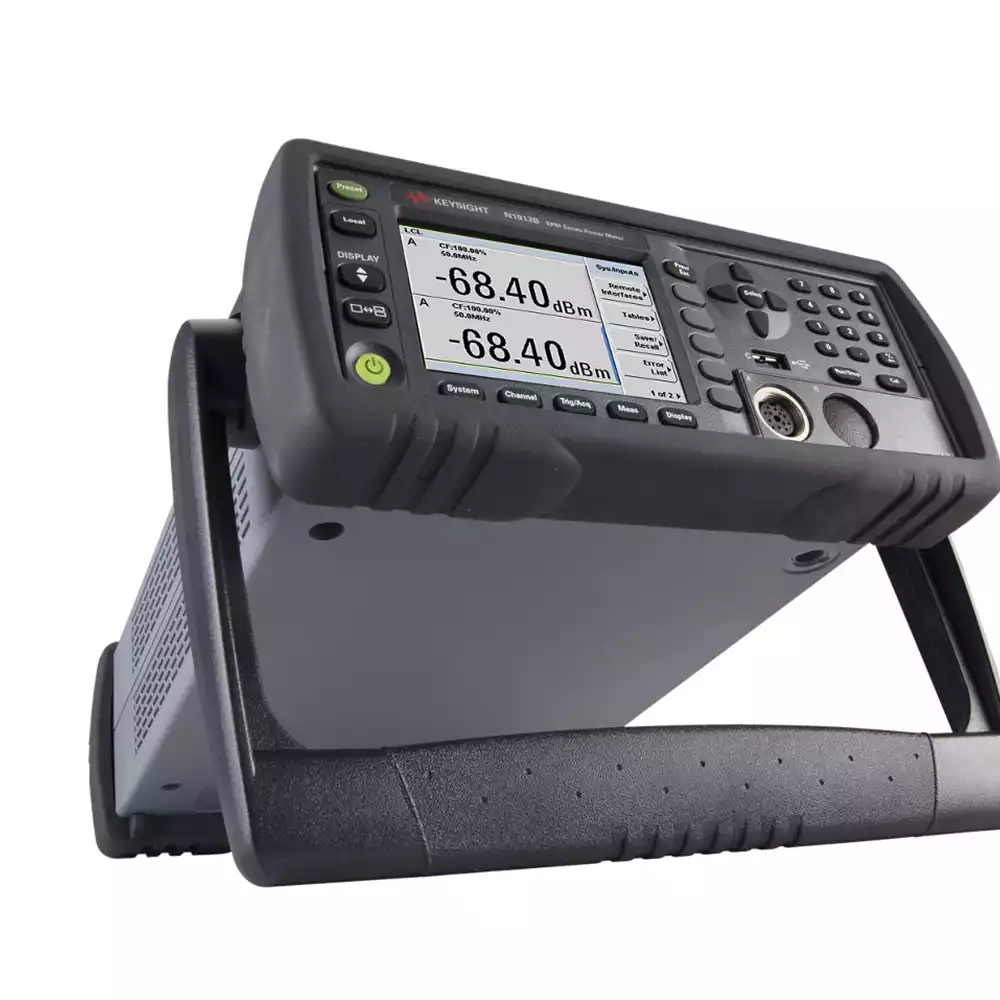

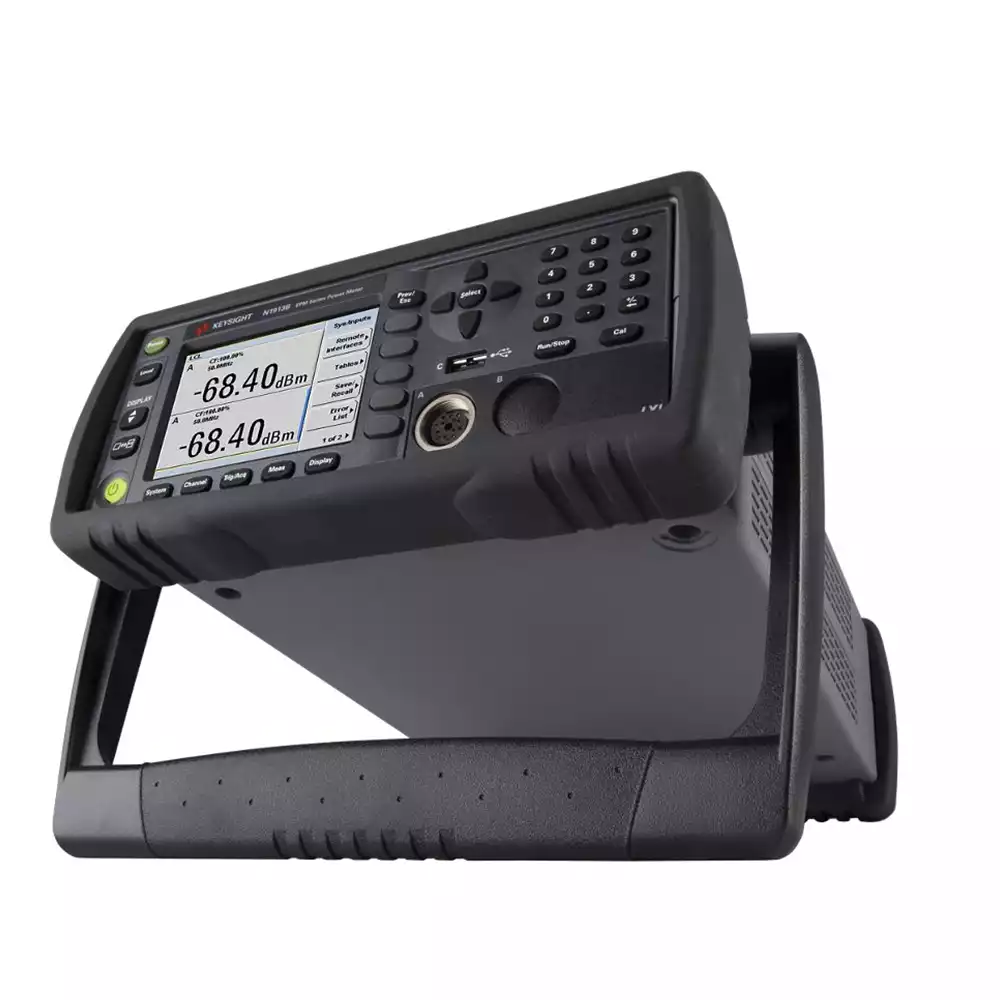

Keysight N1913B — это одноканальный измеритель мощности серии EPM, обеспечивающий точные измерения средней мощности в диапазоне частот от постоянного тока до 120 ГГц (в зависимости от датчика). Прибор поддерживает подключение по LAN, USB и GPIB, а также совместим с различными датчиками Keysight, включая серии E-, 8480- и USB-модули.
По запросу
Варианты цен
По запросу
Много
Нашли дешевле?
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Keysight N1913B / N1914B — EPM Series Power Meters
Модели N1913B и N1914B представляют собой усовершенствованные измерители мощности серии EPM, совместимые с датчиками мощности E-Series и 8480 Series. Они поддерживают измерения средней мощности в зависимости от подключенного датчика и обеспечивают многоканальные измерения до четырёх каналов (два датчика мощности + два USB-датчика).
Основные особенности
- Поддержка всех датчиков средней мощности и их частотных диапазонов (в зависимости от подключенного сенсора).
- Расширение измерений средней мощности для USB-датчиков Keysight (включая пиковые, ограничено режимом средней мощности).
- Многоканальное измерение — до 4 каналов (2 обычных + 2 USB-датчика).
- Полная обратная совместимость с моделями N1913A и N1914A.
Преимущества новой серии N1913B / N1914B
- До 4 каналов для ускорения и упрощения измерений средней мощности ВЧ-сигналов.
- Цветной ЖК-дисплей для удобного просмотра результатов тестов.
- Интерфейсы USB и LAN/LXI-C — больше не требуется GPIB.
- Поддержка внешнего триггера in/out для автоматизации измерений по частоте и мощности.
- Совместимость с существующими измерителями мощности N1913A / N1914A.
- Подключение внешнего монитора через VGA для улучшения отображения данных.
Интеграция с программным обеспечением BenchVue
Новые измерители мощности серии EPM поддерживаются в Keysight BenchVue — программном обеспечении для управления и анализа измерений. Приложение BV0007B Power Meter/Sensor Control and Analysis позволяет выполнять измерения, визуализировать и экспортировать данные без программирования. Лицензия BenchVue (BV0007B) включена в комплект поставки.
Ключевые преимущества BenchVue
- Интуитивное управление несколькими приборами с ПК.
- Быстрый сбор, визуализация и экспорт данных и скриншотов.
- Ускорение тестирования и повышение эффективности анализа.
|
Тип
|
Настольный |
|
Количество каналов
|
1 |
|
Частотный диапазон, Гц
|
От 9 кГц до 120 ГГц |
|
Диапазон мощности
|
От –70 дБм до 44 дБм |
|
Масса, кг
|
3,6 |
|
Габаритные размеры, мм
|
89 × 213 × 348 |
Основные функции Keysight N1913B / N1914B
- Частотный диапазон: от постоянного тока (DC) до 120 ГГц (в зависимости от используемого датчика).
- Динамический диапазон измерений: от -70 до +44 дБм (в зависимости от датчика).
- Интерфейсы подключения: LAN (LXI-C), USB и GPIB для расширенных возможностей связи и интеграции.
- Совместимость: полностью обратно совместимы с измерителями мощности серии EPM моделей N1913A и N1914A.
- Многоканальные измерения: до трёх каналов при подключении дополнительных USB-датчиков серий U2000, U8480 или U2050/60 X-Series (за исключением измерений пиковой мощности).
- Автоматизация измерений: поддержка автоматического сканирования частоты и мощности с помощью опционального внешнего триггера (вход/выход).
- Поддержка программного обеспечения BenchVue: прибор можно бесплатно управлять с помощью приложения BenchVue Basic Power Meter/Sensor Control and Analysis App (BV0007B), обеспечивающего простое подключение и управление.
- Расширенные возможности BenchVue: базовая версия бесплатна, однако не включает поддержку KeysightCare и обновляется с задержкой на одну версию. Для доступа к последним функциям и технической поддержке доступна платная лицензия BenchVue Power Meter/Sensor App.
Технические характеристики Keysight N1913B / N1914B

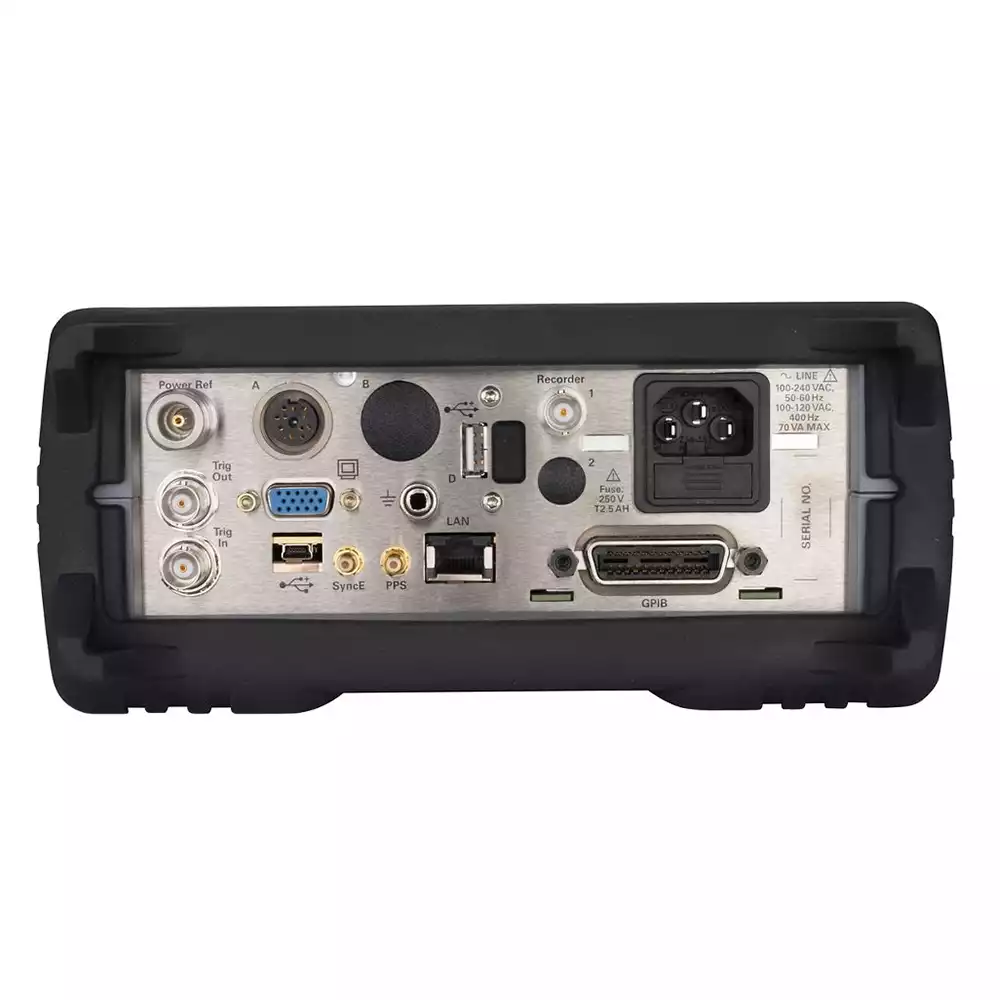

| Разъёмы и интерфейсы | |
| Аналоговые выходы (Recorder Outputs) | 0–1 В, выходное сопротивление 1 кОм, разъём BNC. Для N1914B — отдельные выходы для каналов A и B. |
| Интерфейсы | GPIB, USB 2.0 и 10/100BaseT LAN для связи с внешним контроллером. |
| Вход триггера | TTL-совместимые уровни логики, разъём BNC: High: > 2.4 В; Low: < 0.7 В. |
| Выход триггера | TTL-совместимые уровни логики, разъём BNC: High: > 2.4 В; Low: < 0.7 В. |
| Заземление | Клемма заземления (binding post), поддерживает подключение 4 мм штекера или оголённого провода. |
| USB Host | Порты USB для подключения USB-датчиков мощности. |
| VGA Out | 15-контактный VGA-разъём для подключения внешнего монитора. |
| Питание | |
| Диапазон входного напряжения | 90–264 В AC, автоматическое определение |
| Диапазон частоты | 47–63 Гц и 400 Гц при 110 В |
| Потребляемая мощность | 75 ВА (50 Вт) |
| Условия эксплуатации | |
| Температура эксплуатации | 0 … +55 °C |
| Максимальная влажность | 95% при +40 °C (без конденсации) |
| Максимальная высота | до 4600 м (15000 футов) |
| Условия хранения | |
| Температура хранения | -40 … +70 °C |
| Влажность при хранении | до 90% при +65 °C (без конденсации) |
| Максимальная высота | до 4600 м (15000 футов) |
| Электромагнитная совместимость и безопасность | |
| ЭМС |
Соответствует требованиям директивы EMC 2004/108/EC: IEC61326-1:2005 / EN61326-1:2006, CISPR11:2003 / EN55011:2007 (Группа 1, Класс A). Также соответствует стандартам: ICES/NMB-001:2004 (Канада), AS/NZS CISPR 11:2004 (Австралия/Новая Зеландия). |
| Безопасность |
IEC/EN 61010-1, CAN/CSA-C22.2 №61010-1-04, ANSI/UL61010-1:2004. Соответствует директиве 2006/95/EC (Low Voltage Directive). |
| Удалённое управление | |
| Интерфейсы | GPIB, USB и LAN по стандарту IEEE 488.2 |
| Язык команд | SCPI (Standard Commands for Programmable Instruments) |
| Совместимость GPIB | SH1, AH1, T6, TE0, L4, LE0, SR1, RL1, PP1, DC1, DT1, C0 |
Примечание: указанные характеристики описывают параметры, полезные для применения прибора, но не входящие в условия гарантии.
Информация для заказа
| Измерители мощности | |
| N1913B | Одноканальный измеритель средней мощности |
| N1914B | Двухканальный измеритель средней мощности |
| Стандартные аксессуары | |
|
• Кабель питания • Кабель датчика мощности 1.5 м (1 шт. для N1913B, 2 шт. для N1914B) • USB-кабель Type A – Mini-B (1.8 м) |
|
| Опции и конфигурации | |
| N1913/4B-004 | Поставка без кабеля датчика мощности |
| N1913/4B-005 | Включает кабель 11730A (1.5 м) |
| N1913/4B-C01 | Калибратор спереди, фронтальное подключение |
| N1913/4B-C02 | Калибратор спереди, фронтальное и тыльное подключение |
| N1913/4B-C03 | Калибратор сзади, фронтальное и тыльное подключение |
| N1913/4B-300 | Вход питания 100–240 В AC, 50/60 Гц |
| N1913/4B-301 | Вход питания 120 В AC, 400 Гц (включая 50/60 Гц) |
| Кабели датчиков мощности | |
| 11730A | 1.5 м / 5 футов |
| 11730B | 3.0 м / 10 футов |
| 11730C | 6.1 м / 20 футов |
| 11730D | 15.2 м / 50 футов |
| 11730E | 30.5 м / 100 футов |
| 11730F | 61 м / 200 футов |
| Прочие аксессуары | |
| 34131A | Жёсткий транспортировочный кейс |
| 34141A | Мягкий кейс |
| N191xB-908 | Монтажный комплект в стойку (1 прибор) |
| N191xB-909 | Монтажный комплект в стойку (2 прибора) |
| Программное обеспечение | |
| BV0007B | BenchVue Power Meter/Sensor Control and Analysis App (управление и анализ) |
| Калибровка | |
| N191xB-1A7 | Калибровка + неопределённости + Guardbanding |
| N191xB-A6J | Калибровка по стандарту ANSI Z540-1-1994 |
| R-50C-011-3 / -5 | План калибровки (3 или 5 лет) |
| R-50C-021-3 / -5 | Калибровка ANSI Z540-1-1994 (3 или 5 лет) |
| Наименование | Категория | Язык | Размер файла | Скачать |
| N1913A/N1914B - Измерители мощности серии EPM (Keysight-N1913B-DB-1_DE_(1).pdf) | Data Sheet | EN | 980,3 КБ |
|
