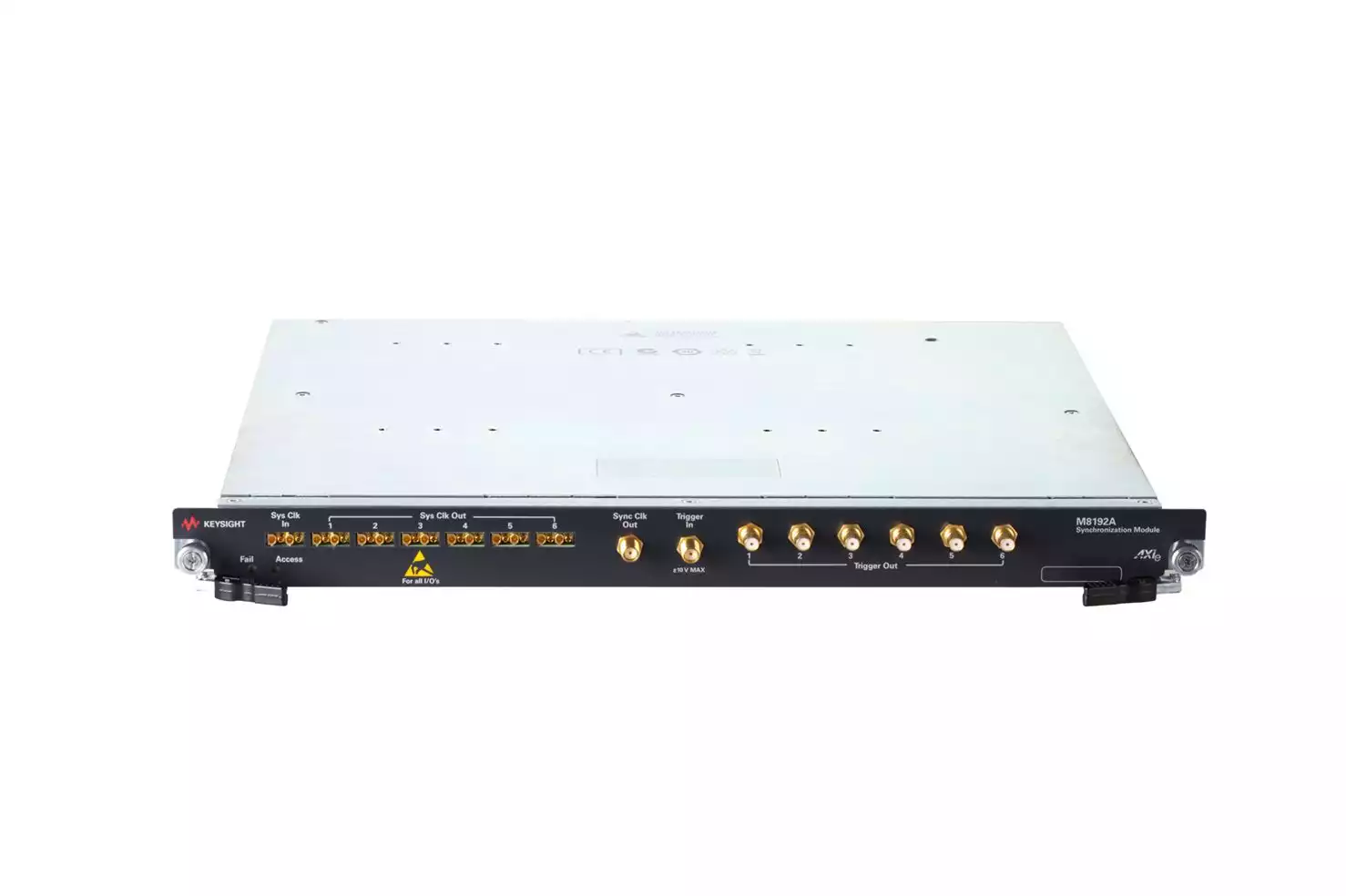

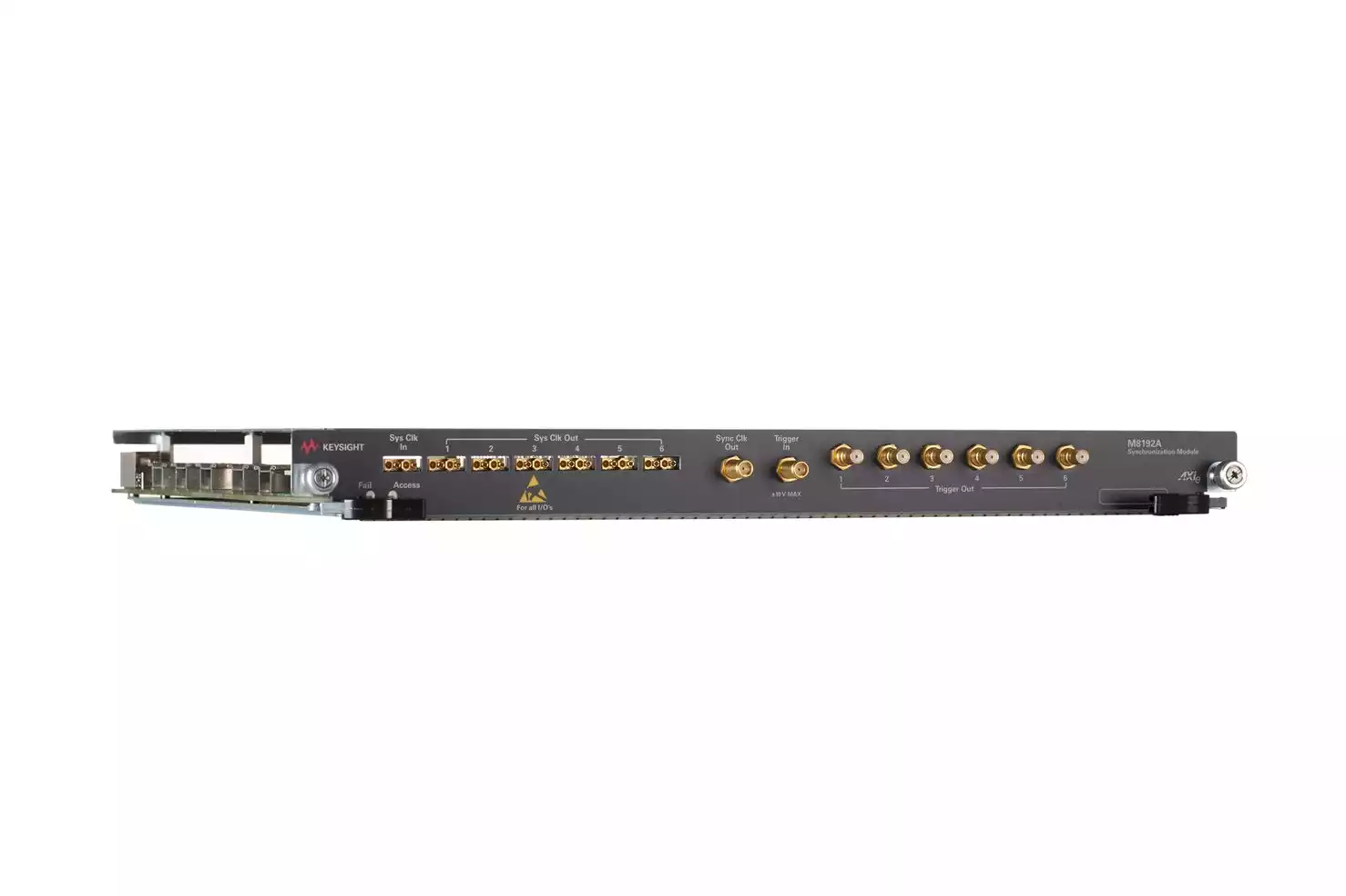

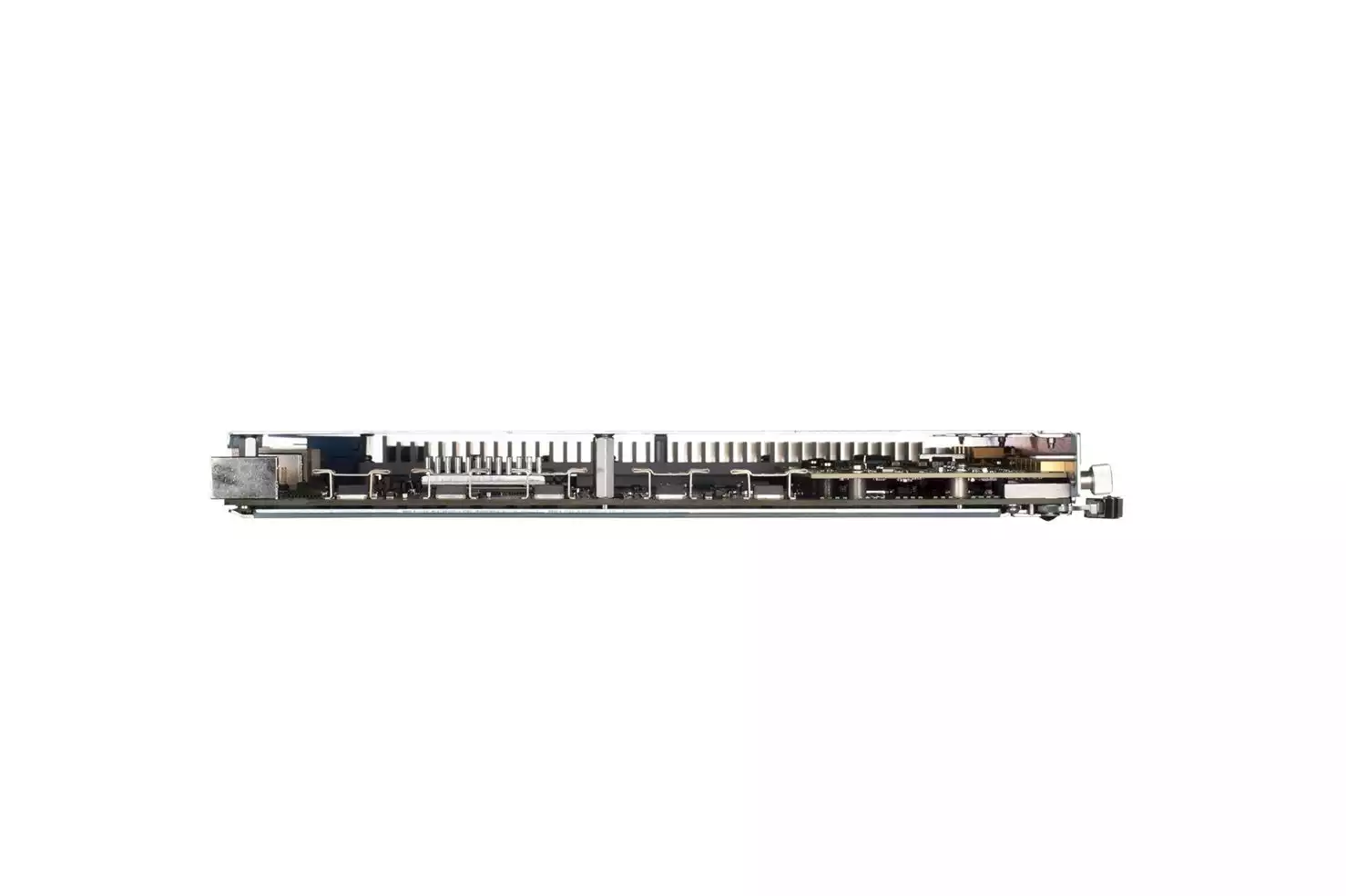

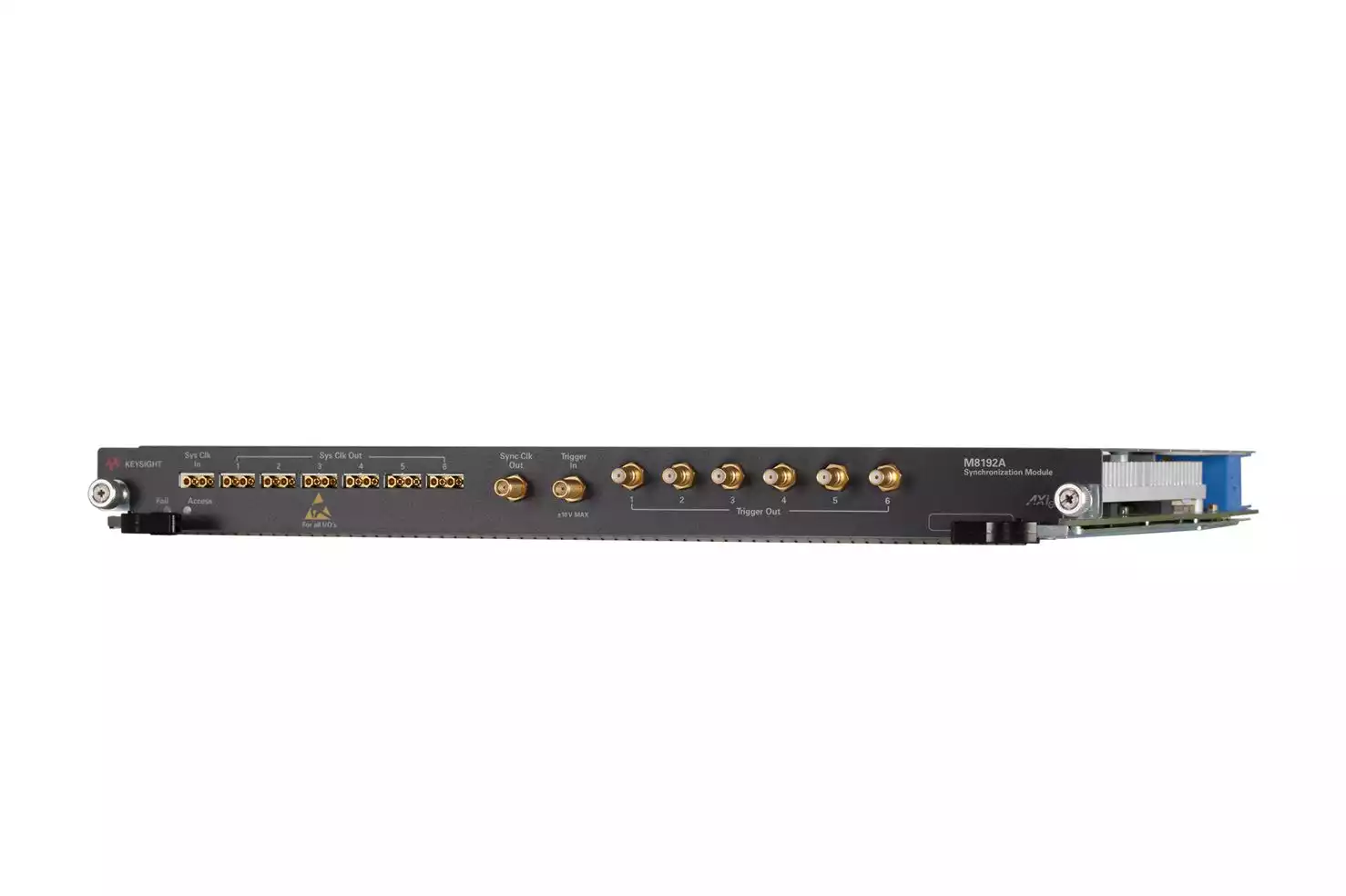

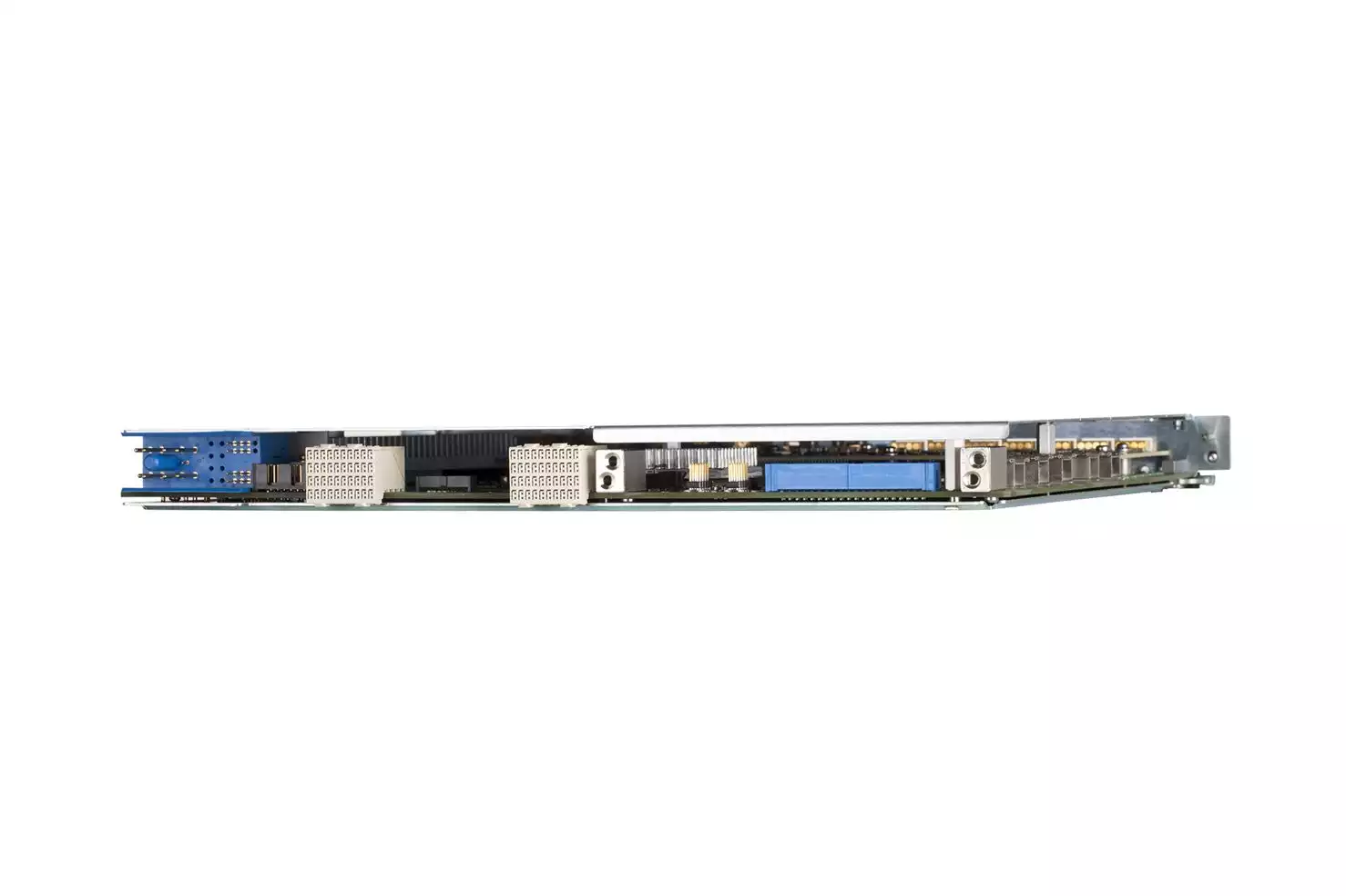

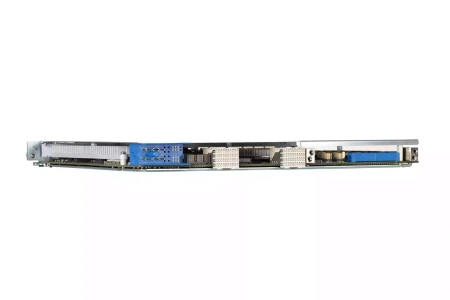

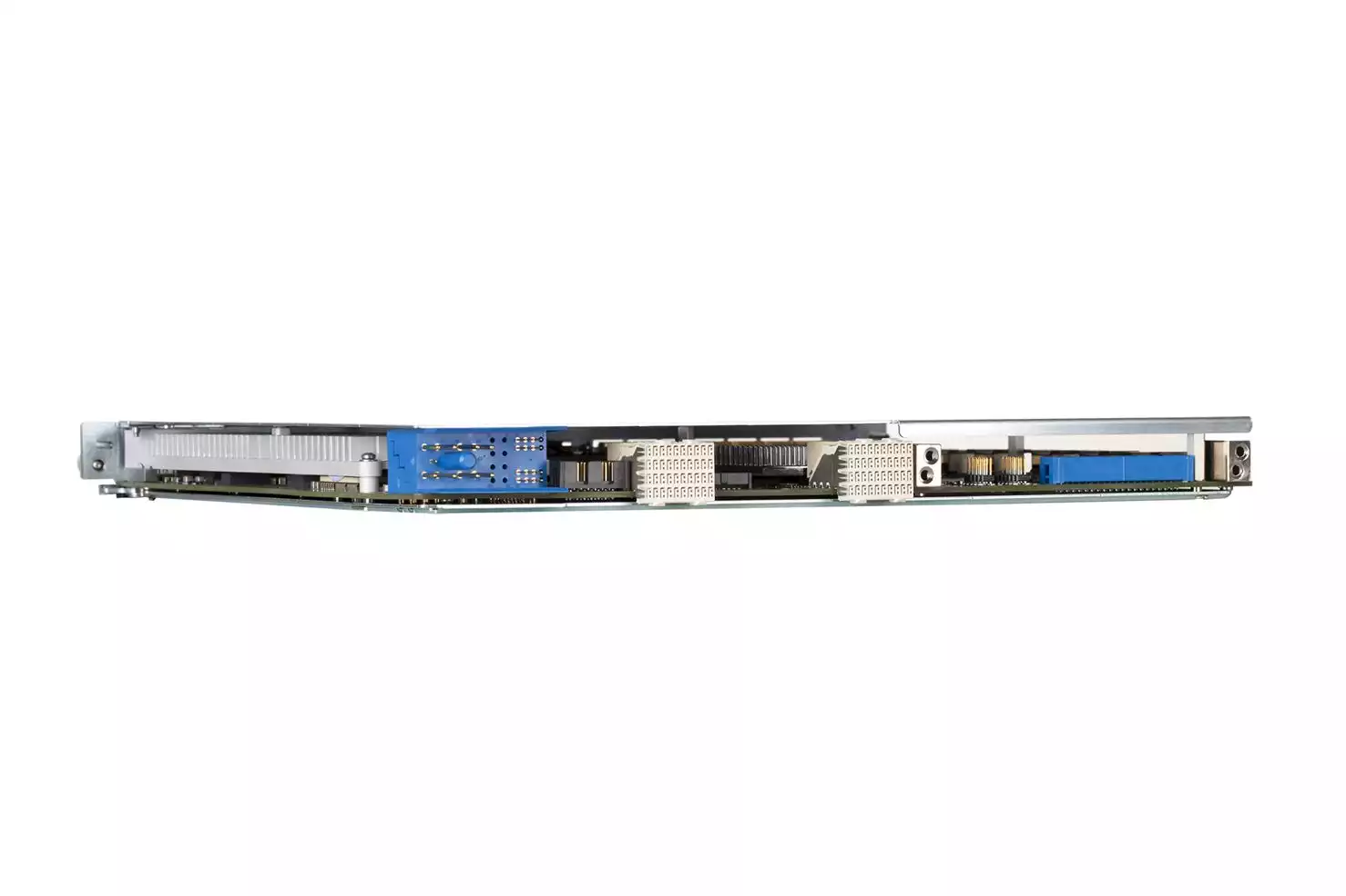

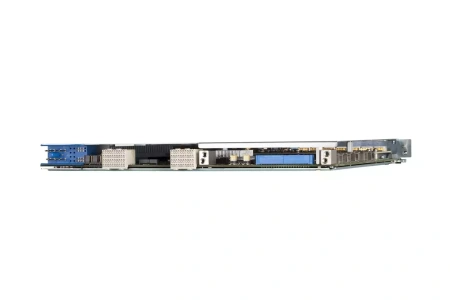

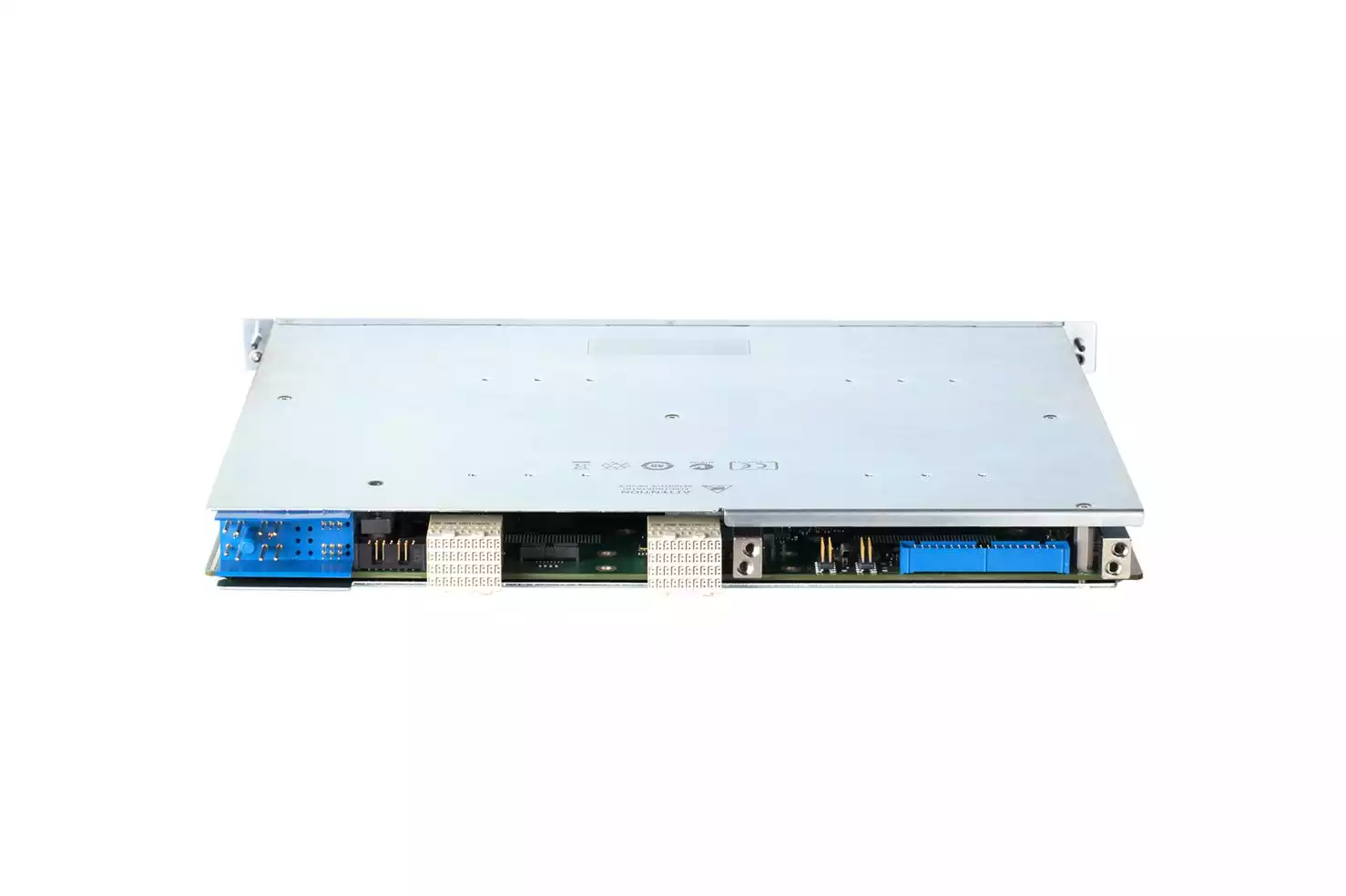

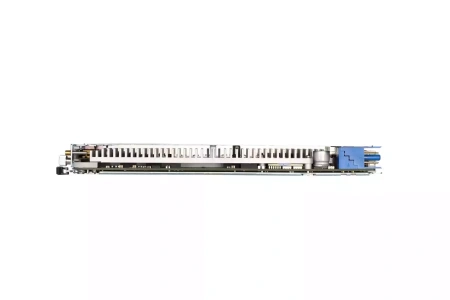

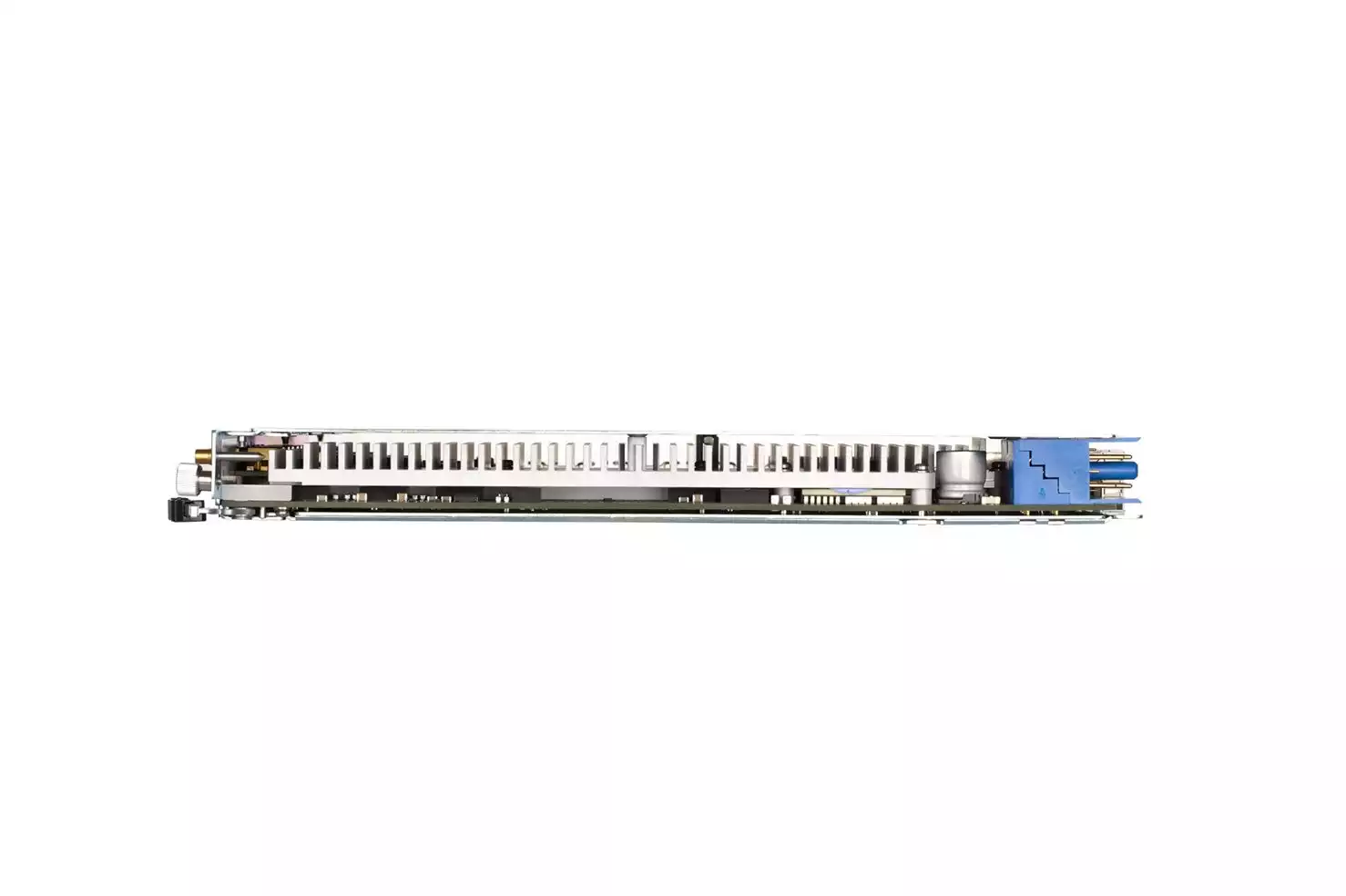

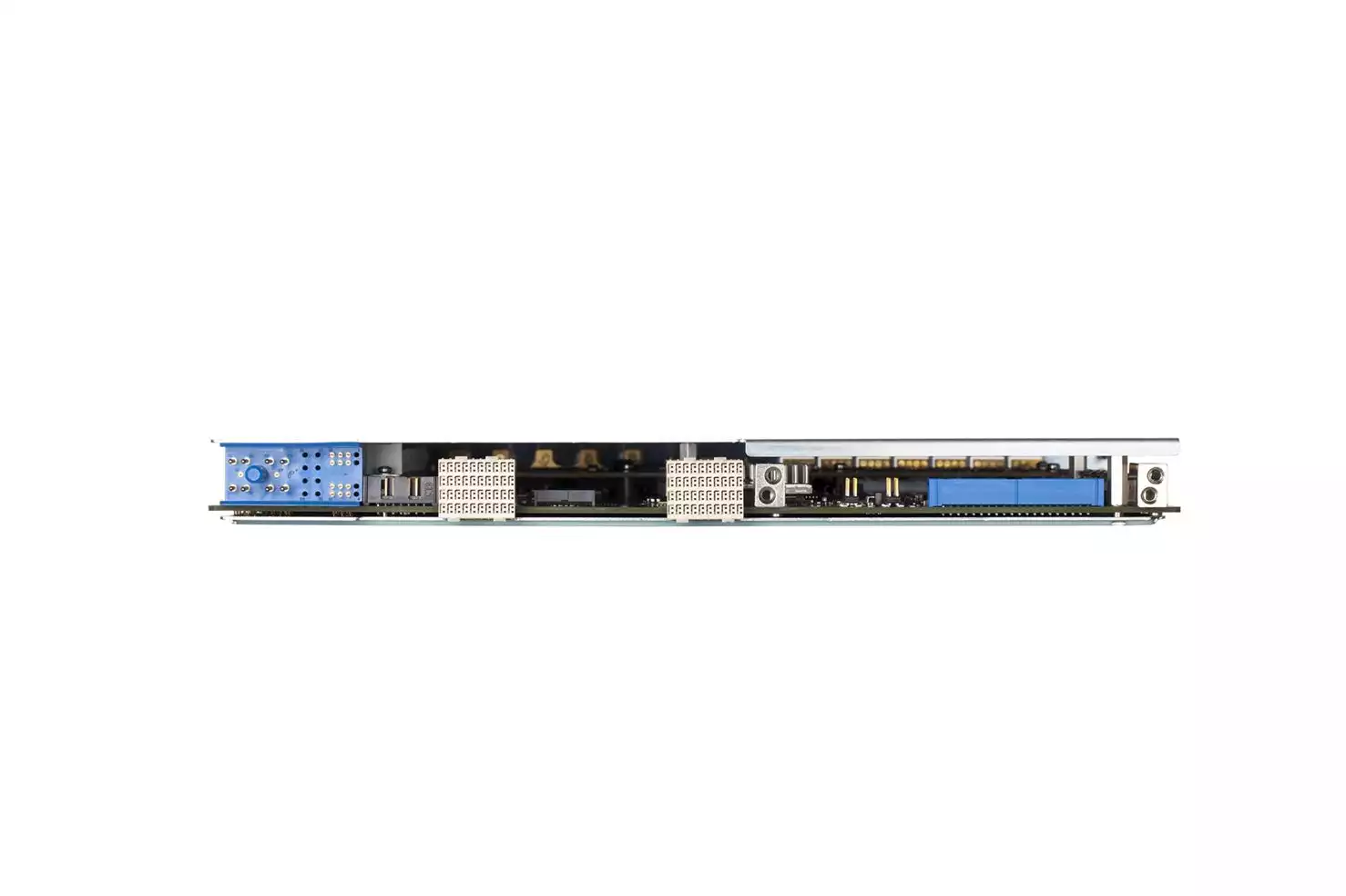

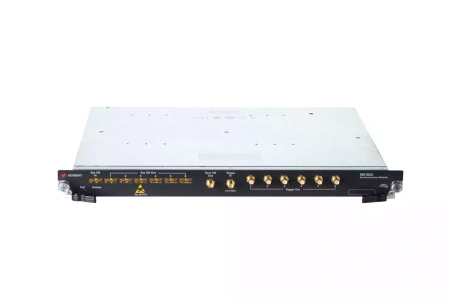

Модуль синхронизации M8192A
Модуль синхронизации M8192A компании Keysight совместно с двумя–шестью генераторами сигналов произвольной формы M8190A предназначен для создания многоканальной системы полностью синхронной фазокогерентной генерации. Такая система может включать до 12 аналоговых каналов и до 24 выходов маркеров.
В синхронном режиме все модули M8190A используют единый тактовый сигнал дискретизации и запускаются в один и тот же момент времени. Один из модулей назначается «ведущим», а общий тактовый сигнал может поступать либо с его внутреннего синтезатора, либо от внешнего источника через вход SCLK.
Гарантируется, что временной сдвиг между любыми двумя каналами не превышает ±20 пс, независимо от частоты дискретизации. Используя функцию точной настройки задержки с разрешением 50 фс, можно уменьшить временной сдвиг до менее чем 1 пс. После такой калибровки значение сохраняется — даже при загрузке новых сигналов, изменении частоты дискретизации и перезапуске системы остаётся в пределах 2 пс.
Общий вход запуска на модуле синхронизации обеспечивает одновременный детерминированный запуск всех подключённых модулей M8190A. Сигналы, формируемые в режимах запуска и непрерывной генерации, имеют одинаковую согласованность каналов. Для минимизации джиттера запуск можно синхронизировать относительно внешнего сигнала SYNC CLK OUT.
Преимущества
- Синхронизация до 6 модулей M8190A (до 12 каналов)
- Один входной сигнал запуска обеспечивает одновременный старт всех модулей с фиксированной задержкой
- Нестабильность временного сдвига между любыми двумя каналами — не более 2 пс
- Калибровка временного сдвига с разрешением 50 фс
|
Количество каналов
|
12 |
|
Частотный диапазон, Гц
|
12 ГГц |
|
Масса, кг
|
3,1 |
|
Габаритные размеры, мм
|
351 × 29 × 310 |

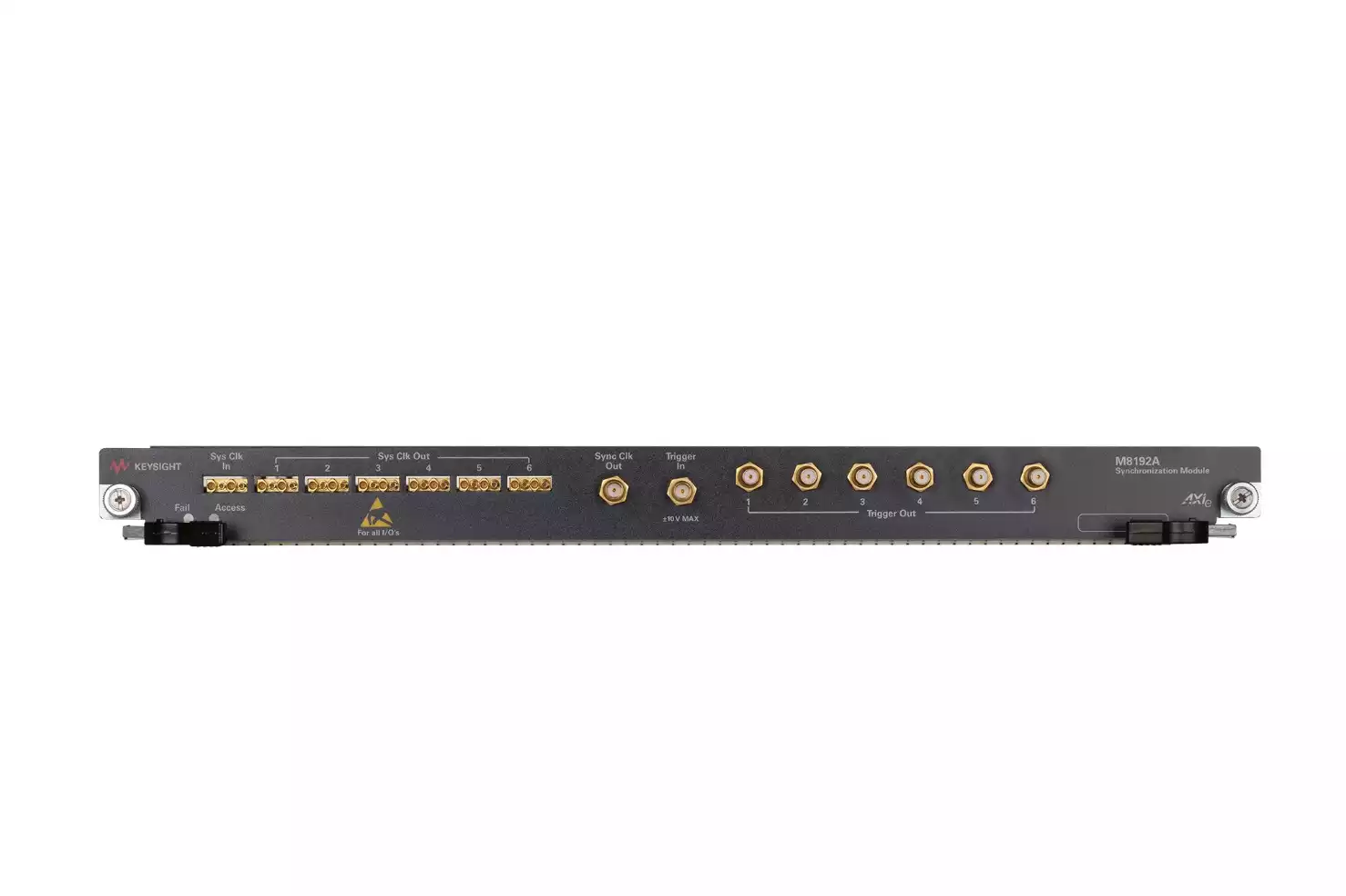

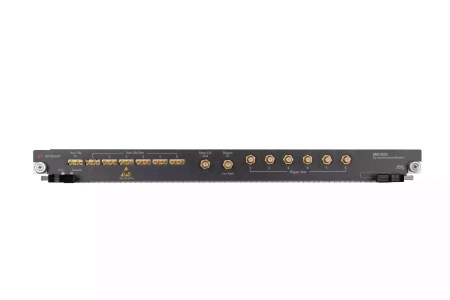

Модуль M8192A может использоваться для синхронизации модулей M8190A, установленных как в одном, так и в разных шасси AXIe. Это обеспечивает возможность построения гибких систем, адаптированных под различные прикладные задачи. Подключение запусковых и тактовых сигналов осуществляется специальными кабелями, соединяющими разъёмы на передних панелях модулей M8192A и M8190A.
Для всех конфигураций, кроме систем на 13-слотовом шасси, необходим внешний настольный или портативный ПК с кабельным интерфейсом PCIe. При использовании нескольких шасси AXIe потребуется ПК с двумя или тремя PCIe-интерфейсами. В системах с 13-слотовым шасси AXIe возможно применение встроенного контроллера и установка до пяти модулей M8190A.
Модуль M8192A оснащён собственным встроенным программным обеспечением и программной панелью управления (SFP), аналогичной используемой в модулях M8190A. Она обеспечивает управление режимом запуска, уровнем запуска, а также общими функциями пуска и остановки многомодульной синхронной системы. SFP также позволяет выполнять конфигурирование всей синхронной системы.
Для дистанционного управления используется интерфейс на базе драйвера IVI или команд SCPI.
Модуль M8192A может работать в синхронном или асинхронном режиме. Синхронный режим следует выбирать для минимизации задержки между входом Trigger In и выходами Direct Out или Marker Out. В этом режиме вход Trigger In должен быть синхронизирован с выходом Sync Clk Out.
- Время установления сигнала на входе Trigger In до положительного перепада на выходе Sync Clk Out: +3,4 нс (тип.)
- Время удержания сигнала на входе Trigger In после положительного перепада на выходе Sync Clk Out: –1,1 нс (тип.)
- Задержка в режиме 12 бит от Trigger In (M8192A) до Direct Out (M8190A): 10240 циклов внешнего тактового сигнала + 0,5 цикла внутреннего тактового сигнала + 8,5 нс (изм.)
- Задержка в режиме 14 бит от Trigger In (M8192A) до Direct Out (M8190A): 7680 циклов внешнего тактового сигнала + 0,5 цикла внутреннего тактового сигнала + 8,5 нс (изм.)
- Задержка в режиме интерполяции от Trigger In (M8192A) до Direct Out (M8190A): коэффициент интерполяции × 3840 циклов внешнего тактового сигнала + 4,5 цикла внутреннего тактового сигнала + 8,5 нс (изм.)
- Неопределённость времени задержки (асинхронный режим): 1 цикл тактового сигнала Sync Clk Out
- Неопределённость времени задержки (синхронный режим): 10 пс (тип.)
Технические характеристики
| Параметр | Значение |
|---|---|
| Вход системного тактового сигнала Sys Clock In (от ведущего модуля M8190A) |
• Разъём и тип кабеля: собственная разработка, несколько коаксиальных соединений (M8192A-801) • Частота: 1–12 ГГц (конфигурируется в ведущем модуле M8190A) |
| Выход системного тактового сигнала Sys Clock Out (для ведомых модулей M8190A) |
• Разъём и тип кабеля: собственная разработка, несколько коаксиальных соединений (M8192A-801) • Частота: 1–12 ГГц (конфигурируется в ведущем модуле M8190A) |
| Выход тактового сигнала синхронизации Sync Clock Out | Частота • Режим 14 бит: частота SCLK OUT = частота M8190A / 48 • Режим 12 бит: частота SCLK OUT = частота M8190A / 64 • Режим интерполяции: частота SCLK OUT = частота M8190A / 96 Амплитуда выходного сигнала • 1,0 В (размах) на нагрузке 50 Ом • Разъём/импеданс: SMA/50 Ом (ном.), связь по переменному току |
| Вход запуска Trigger In | • Диапазон входных сигналов: –5 В…+5 В • Порог переключения (номинально): +100 мВ • Разъём/импеданс: SMA / 1 кОм или 50 Ом (ном.), выбирается • Требует согласующего кабеля (M8192A-802) |
| Выход запуска Trigger Out (для ведомых модулей M8190A) |
• Разъём и тип кабеля: собственная разработка, несколько коаксиальных соединений (M8192A-802) • Амплитуда: 1,0 В размах при нагрузке 50 Ом |
| Первоначальный временной сдвиг (между любыми двумя каналами вложенных модулей) | • Максимум: 25 нс (зависит от системного уровня) • Может быть компенсирован программно • Остаточный сдвиг зависит от версии прошивки/калибровки (см. данные M8190A) |
Общие характеристики
| Параметр | Описание |
|---|---|
| Потребляемая мощность | 60 Вт |
| Рабочая температура | 0 °C до +40 °C |
| Рабочая высота над уровнем моря | До 2000 м |
| Относительная влажность при работе | 5%–80% относительной влажности, без конденсации |
| Температура хранения | –40 °C до +70 °C |
| Интерфейс к управляющему ПК | PCIe (см. спецификацию шасси AXIe) |
| Форм-фактор | 1-слотовый модуль AXIe |
| Габариты (Ш × В × Г) | 351 мм × 29 мм × 310 мм |
| Масса | 3,1 кг |
| Соответствие стандартам безопасности | IEC 61010-1, UL 61010, CSA 22.2 61010.1 (проверено) |
| Время прогрева | 30 мин |
| Интервал калибровки | Рекомендуется каждые 2 года |
| Требования к охлаждению |
При эксплуатации модуля M8192A необходимо обеспечить: – не менее 80 мм свободного пространства сзади; – не менее 30 мм свободного пространства с каждой стороны. |
Информация для заказа
| Модель / опция | Описание |
|---|---|
| Основные позиции | |
| M8192A | Модуль многоканальной синхронизации для генераторов сигналов произвольной формы M8190A (подключение до 6 модулей M8190A). Примечание: в комплект поставки M8192A включены: два кабеля тактового сигнала и два кабеля сигнала запуска. При подключении более двух модулей M8190A необходимо дополнительно заказать соответствующее количество кабелей тактовых сигналов и сигналов запуска. |
| M8192A-801 | Кабель тактового сигнала для модуля M8192A (требуется для конфигураций с тремя и более модулями M8190A) |
| M8192A-802 | Кабель сигнала запуска для модуля M8192A (требуется для конфигураций с тремя и более модулями M8190A) |
| Пакетные опции для заказа готовых к эксплуатации систем | |
| M8190S | Многоканальная система генерации сигналов произвольной формы |
| M8190S-B04 | 4-канальная система. Состоит из 5-слотового шасси AXIe M9505A, одного модуля синхронизации M8192A и двух модулей M8190A. Включает требуемое количество кабелей тактовых сигналов и сигналов запуска. (Принадлежности для подключения к ПК по шине PCIe добавляются автоматически.) |
| M8190S-B08 | 8-канальная система. Состоит из двух 5-слотовых шасси AXIe M9505A, одного модуля синхронизации M8192A и четырёх модулей M8190A. Включает требуемое количество кабелей тактовых сигналов и сигналов запуска. (Принадлежности для подключения к ПК по шине PCIe добавляются автоматически.) |
