Обзор

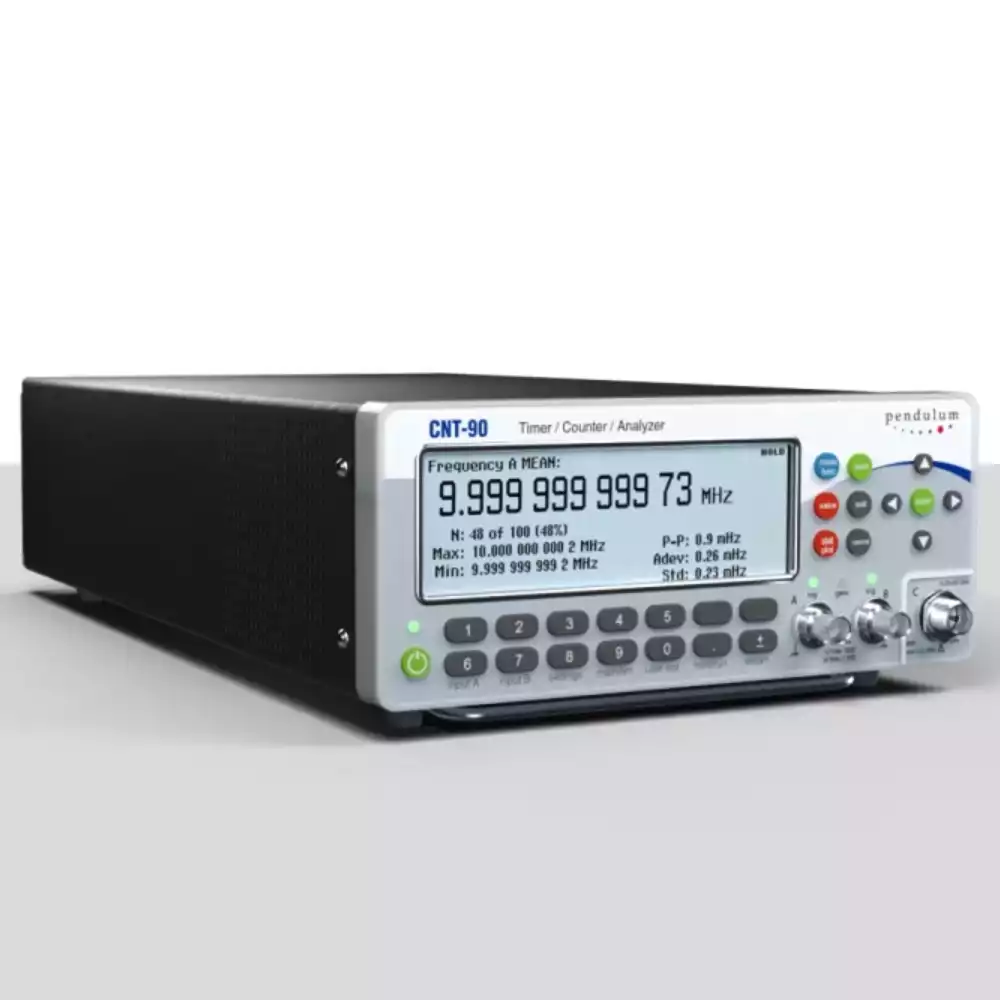

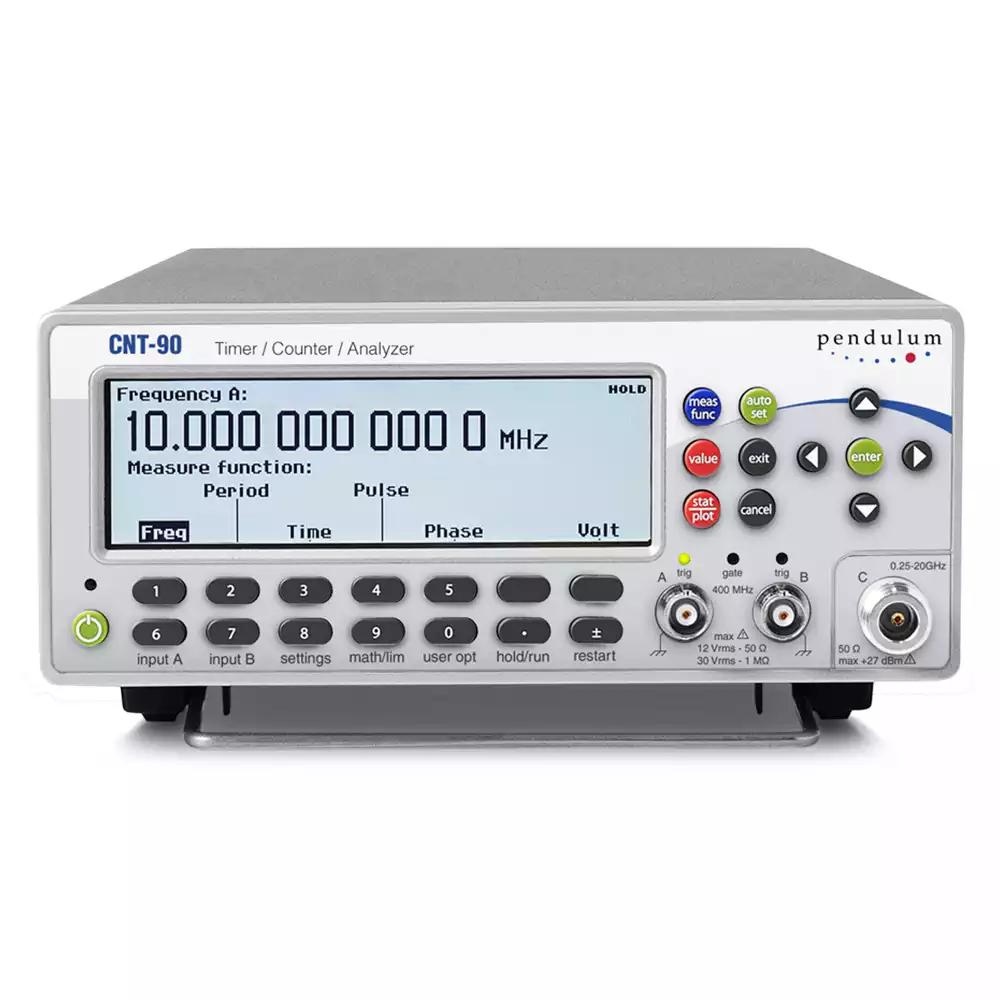

Частотомер/таймер/анализатор CNT-90 отлично подходит для измерения, анализа и калибровки частоты, времени и фазы. В производственных тестовых системах, НИОКР, калибровочных лабораториях или в полевых условиях CNT-90 превосходит многие существующие счетчики на рынке.
Высокая скорость и разрешение
CNT-90 — это высокопроизводительный частотомер с высокой скоростью измерений до 250 000 измерений/с, глубиной памяти 750 тыс. выборок во внутреннюю память, разрешением 100 пс при одиночном измерении времени и 12 разрядов/с при измерении частоты. CNT-90 отличается простотой использования, многофункциональным графическим/цифровым дисплеем и расширенными возможностями управления измерениями при очень конкурентной цене.
|
Частотный диапазон, Гц
|
От 400 МГц до 20 ГГц |
|
Разрешение по частоте, разрядов/с
|
12 |
|
Разрешение по временному интервалу, с
|
100 пс |
|
Опорный генератор
|
Кварц |
|
Масса, кг
|
2,7 |
|
Габаритные размеры, мм
|
210 × 90 × 395 |

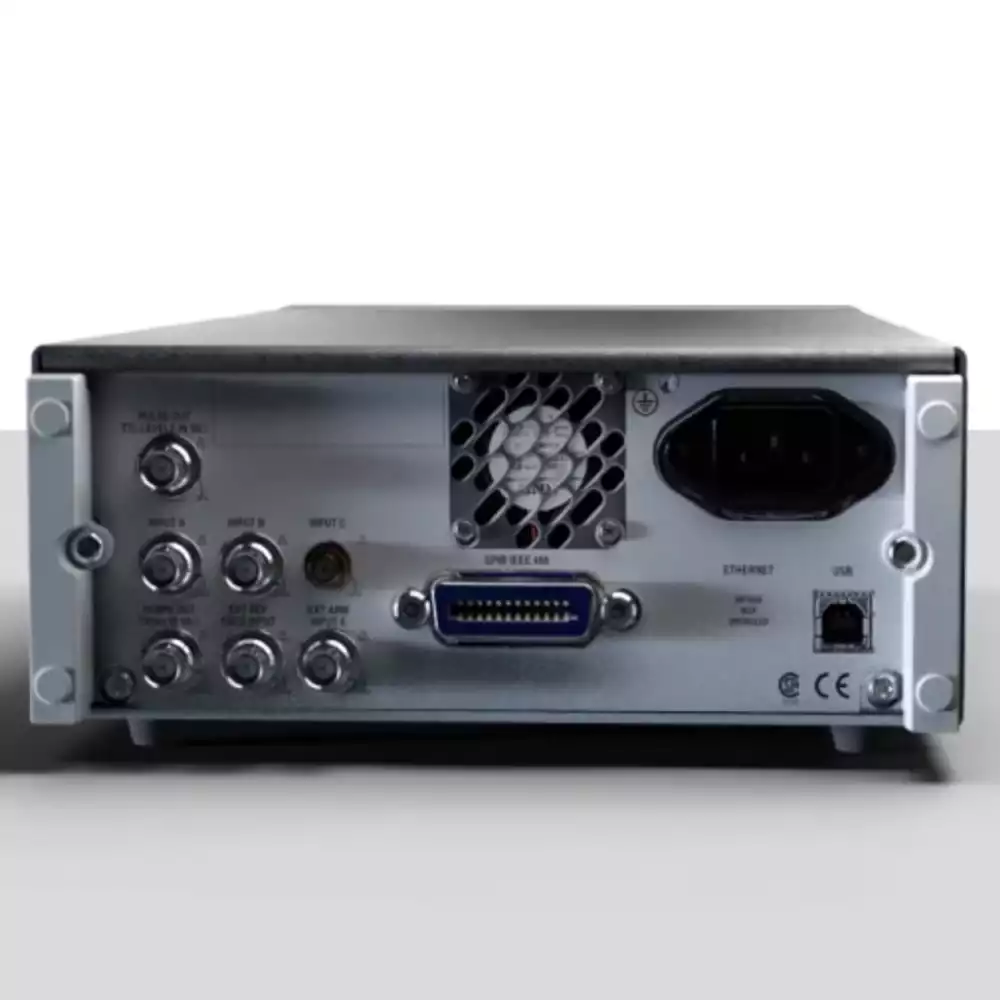

Для подключения к ПК интерфейсы USB и GPIB (IEEE 488.2) входят в стандартную комплектацию CNT-90. Интерфейс GPIB соответствует стандарту SCPI/1999 и включает переключаемый режим эмуляции HP53131A, что обеспечивает лёгкое включение в тестовые системы, созданные для более старых моделей. Это исключает необходимость перепрограммирования команд, разработанных для 53131A, при замене старых приборов на современный CNT-90.
Благодаря высокой скорости передачи данных по шине до 2000 результатов/с (GPIB или USB), CNT-90 экономит время тестовой системы, повышая её производительность до 90%.
В отличие от стандартных счетчиков с временным окном, CNT-90 обеспечивает непрерывное временное клеймение событий, что позволяет захватывать все отдельные периоды последовательно, без мёртвого времени, измеряя каждый полный цикл события без ошибок интерполяции. Этот процесс делает возможным применение метода наименьших квадратов к множеству измерений, что добавляет 3 и более разряда к разрешению измерений.
CNT-90 имеет стандартный диапазон частот до 400 МГц с опциями расширения до 3, 8, 14 и 20 ГГц. Доступны два варианта термостатированного генератора OCXO: один с очень высокой стабильностью (0,01 ppm/мес) и один с ультравысокой стабильностью (0,003 ppm/мес).
CNT-90 отображает результаты измерений в графическом виде, включая гистограммы, тренды и модуляцию, что даёт представление о случайном распределении сигнала и изменениях измерений во времени — от медленного дрейфа до быстрого джиттера и модуляции. Полный статистический анализ включает: среднее значение, минимум, максимум, размах, стандартное отклонение и отклонение Аллана. Всё это доступно как в графическом, так и в числовом формате.
С программным обеспечением TimeView (Modulation Domain Analyzer) возможности статистической обработки CNT-90 расширяются, обеспечивая более мощный анализ.
CNT-90 и CNT-90XL могут быть оснащены дополнительным аккумуляторным блоком ёмкостью 90 Вт·ч, обеспечивающим автономную работу не менее 4,5 часов. В режиме ожидания аккумулятор способен поддерживать работу OCXO более 24 часов. Аккумуляторное питание частотомера/анализатора полезно в трёх случаях:
- автономная работа в полевых условиях;
- транспортировка высокостабильного OCXO с сохранением стабильности, что позволяет использовать прибор без времени прогрева;
- работа в качестве встроенного UPS (источника бесперебойного питания).
| Общие технические характеристики | |
|---|---|
| Класс | MIL-PRF-28800F, Class 3 |
| Категория установки | II |
| Рабочая температура | 0 °C … +50 °C (настольный режим); 0 °C … +40 °C (монтаж в стойку) |
| Температура хранения | -40 °C … +71 °C |
| Влажность | 5%–95% (10 °C … 30 °C) 5%–75% (30 °C … 40 °C) 5%–45% (40 °C … 50 °C) |
| Высота над уровнем моря | до 4600 м |
| Вибрация | Случайная и синусоидальная по MIL-PRF-28800F, Class 3 |
| Удар | Полусинус 30G по MIL-PRF-28800F; тест обращения на столе |
| Транспортное падение | Прочный кейс и мягкая сумка протестированы по MIL-PRF-28800F |
| Надёжность | MTBF: 30 000 ч (расчётное значение) |
| Безопасность | EN 61010-1, степень загрязнения 2, категория измерений I, CSA C22.2 №1010-1, CE. Только для использования в помещениях |
| ЭМС | EN 61326 (1997); A1 (1998), повышенные уровни испытаний по EN 50082-2, группа 1, класс B, CE |
| Электропитание | |
| Максимальная конфигурация | 100–240 В переменного тока, 50–400 Гц (номин.), <40 Вт, <60 Вт при использовании батареи |
| Габариты и вес | |
| Размеры (Ш×В×Г) | 210 × 90 × 395 мм (8,25 × 3,6 × 15,6 дюйма) |
| Вес | Нетто: 2,7 кг (5,8 фунта) В упаковке: прибл. 3,5 кг (7,5 фунта) |
Информация для заказа
| Базовая модель | |
|---|---|
| CNT-90 | 400 МГц, таймер/счётчик с разрешением 100 пс, включая стандартную временную базу |
| Комплект поставки | 3 года гарантии1, сетевой кабель, документация на CD, сертификат калибровки 1Срок гарантии зависит от страны. |
| Опции входной частоты | |
| Option 10 | Вход C до 3 ГГц |
| Option 13 | Вход C до 8 ГГц |
| Option 14 | Вход C до 15 ГГц |
| Option 14B | Вход C до 20 ГГц |
| Опции генератора (временной базы) | |
| Option 19/90 | Средняя стабильность печного генератора; 0,000006 %/месяц |
| Option 30/90 | Очень высокая стабильность печного генератора; 0,000001 %/месяц |
| Option 40/90 | Ультра высокая стабильность печного генератора; 0,0000003 %/месяц |
Дополнительные аксессуары и документация
| Наименование | Описание |
|---|---|
| Option 11/90 | Задние входы (заменяют передние входы) |
| Option 22/90 | Комплект для монтажа в стойку |
| Option 23/90 | Блок питания от аккумулятора |
| Option 27 | Сумка для переноски (мягкая) |
| Option 27H | Прочный транспортировочный кейс (жёсткий) |
| Option 29/90 | Программное обеспечение TimeView для анализа в области модуляции (для CNT-90) |
| Option 90/01 | Калибровочный сертификат с протоколом; стандартный генератор |
| Option 90/06 | Калибровочный сертификат с протоколом; генератор с печной стабилизацией |
| Option 90/00 | Калибровочный сертификат с протоколом; старение частоты (неделя) |
| Option 95/05 | Расширенная гарантия с 3 до 5 лет |
| OM-90 | Руководство пользователя на английском (печатное) |
| PM-90 | Руководство программиста на английском (печатное) |
| SM-90 | Руководство по обслуживанию на английском |
| GS-90-EN | Руководство «Быстрый старт» на английском |
| GS-90-FR | Руководство «Быстрый старт» на французском |
| GS-90-DE | Руководство «Быстрый старт» на немецком |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Частотомеры серии CNT-90 (CNT-90_91um_Rev22-2.pdf) | Руководство пользователя | EN | 11,6 МБ |
|
| Частотомер CNT-90 (pendulum-cnt-90_timer-counter-analyzer-v2.pdf) | Data Sheet | EN | 1,1 МБ |
|
