Обзор

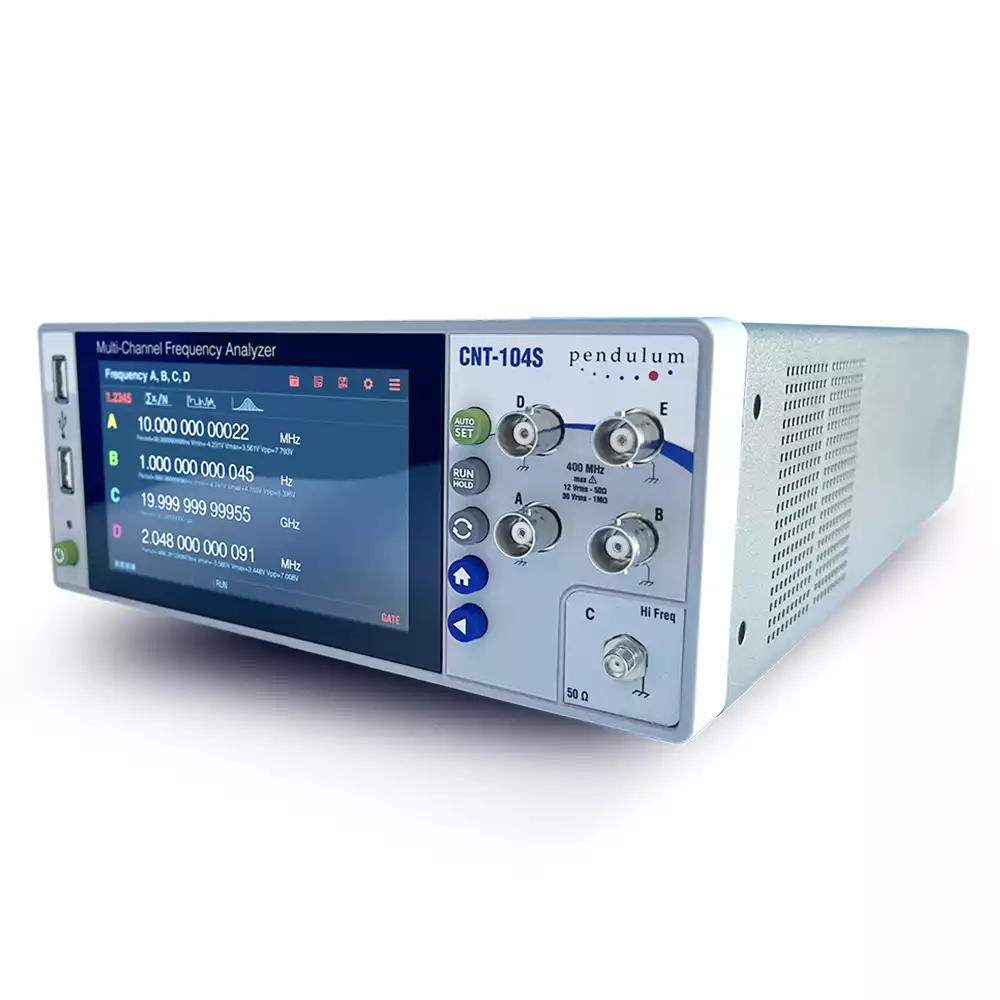

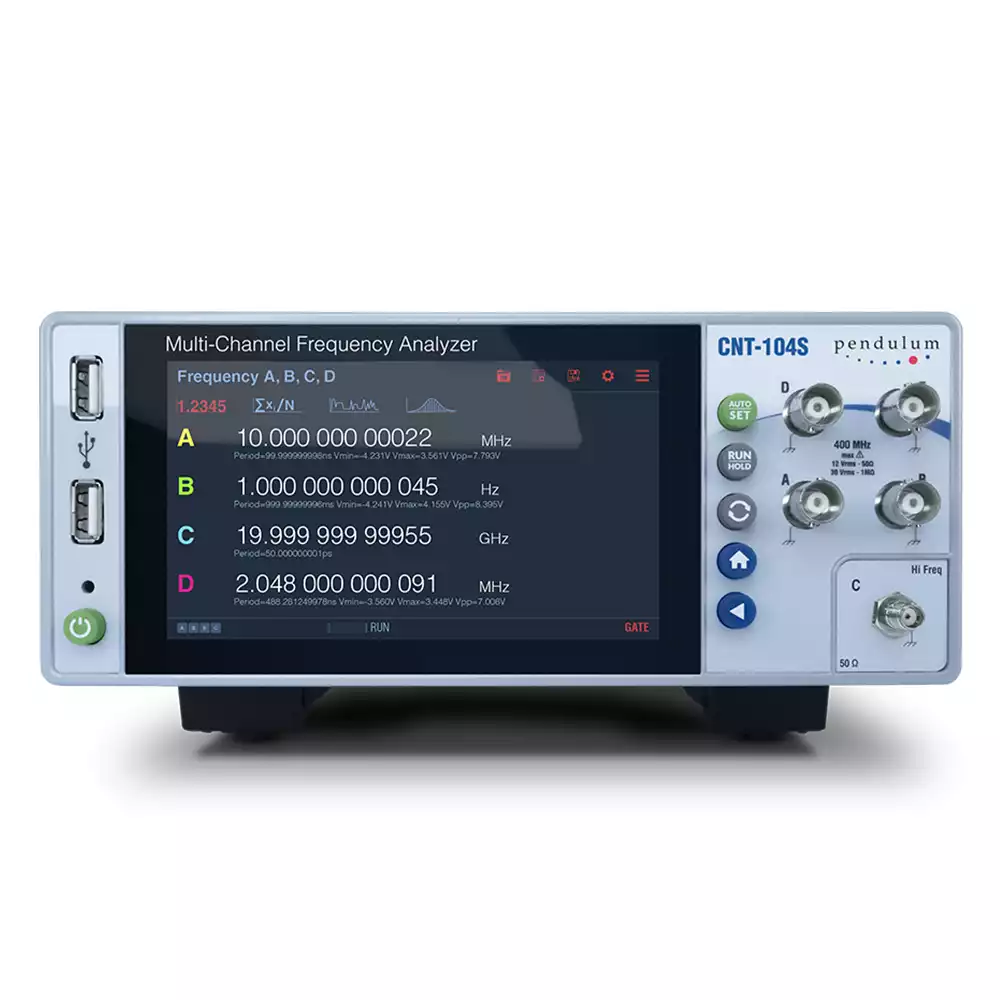

Многоканальный анализатор частоты Pendulum CNT-104S — это революционное решение для сверхточного многоканального анализа частоты и временных интервалов в настольном исполнении. Прибор позволяет одновременно отслеживать частоту, фазу или время по 4 входным каналам на большом графическом экране. CNT-104S обеспечивает измерения без пропусков, разрешение по времени <7 пс, точность до 13 знаков/с и скорость измерений до 20M результатов/с. Он способен заменить и превзойти любые существующие таймеры/счётчики/анализаторы.
Сверхвысокая производительность: 4 канала, ультравысокая скорость и 7 пс разрешение
- Одновременное отслеживание и сравнение 4 сигналов с разрешением 7 пс при шаге 50 нс между выборками.
- Измерения без мёртвого времени — последовательная регистрация всех циклов, даже при очень длинных сериях.
- Функция Modulation Domain Analyzer (MDA) для захвата быстрых изменений частоты или фазы/времени в реальном времени.
- Уникальная 4-канальная архитектура с возможностью RF-входа.
- Новые типы измерений: сравнение фаз 4 атомных часов без переключателей и мультистопные измерения (1 старт и 3 стопа) для исследований «время пролёта».
Простота использования — сенсорный экран и интуитивные меню
- Большой цветной сенсорный экран с удобными меню и поддержкой беспроводной мыши.
- Встроенный веб-сервер для удалённого управления: настройка, измерения и чтение результатов прямо с ПК.
- Функция AUTO SET автоматически подбирает оптимальные настройки для каждого режима.
- Графическое отображение позволяет быстро и точно выполнять калибровку источников частоты.
- Панорамирование и масштабирование графиков, курсоры для анализа отдельных выборок, сглаживание шумных сигналов.
Новый CNT-104S превосходит все существующие настольные частотомеры и анализаторы временных интервалов, независимо от задачи.
Экономия в производственных тестах
- 4 параллельных частотных измерения в одном приборе — замена 4 отдельных счётчиков с меньшей стоимостью на канал.
- С адаптером 22/05 для установки в стойку 19” (2U) можно разместить 8 параллельных счётчиков.
- Поддержка интерфейсов: Ethernet, WLAN* или USB** для связи с ПК, планшетом или контроллером тестовой системы.
- Высокая скорость передачи данных сокращает время тестирования в ATE-системах: до 170k измерений/с.
* Требуется внешний USB Wi-Fi адаптер.
** Полная поддержка USB будет доступна позднее, как бесплатное обновление ПО для ранее купленных приборов.
|
Количество каналов
|
4 |
|
Частотный диапазон, Гц
|
От 400 МГц до 24 ГГц |
|
Разрешение по частоте, разрядов/с
|
13 |
|
Разрешение по временному интервалу, с
|
7 пс |
|
Опорный генератор
|
Кварц |
|
Масса, кг
|
3 |
|
Габаритные размеры, мм
|
210 × 90 × 395 |
Прибор CNT-104S стандартно оснащён интерфейсом Gbit Ethernet для удалённого управления и передачи данных. Подключив Wi-Fi адаптер в передний USB-порт, можно соединить прибор с локальной беспроводной сетью. Интерфейс USB 2.0 готов аппаратно с самого начала, а полная поддержка ПО будет доступна позже через бесплатное обновление. Управление прибором возможно как с рабочего места в лаборатории, так и из любой точки мира через встроенный веб-сервер.
- Дополнительный канал C для измерений радиочастот.
- Выбор базового аппаратного уровня: 3 ГГц или 10 ГГц (обновляемо по ПО до 15, 20 или 24 ГГц).
- Выбор опорного генератора: TCXO или два варианта OCXO.
- Опциональный генератор импульсов 0,5 Гц – 100 МГц (лицензия ПО).
- Опциональная функция измерения TIE (лицензия ПО).

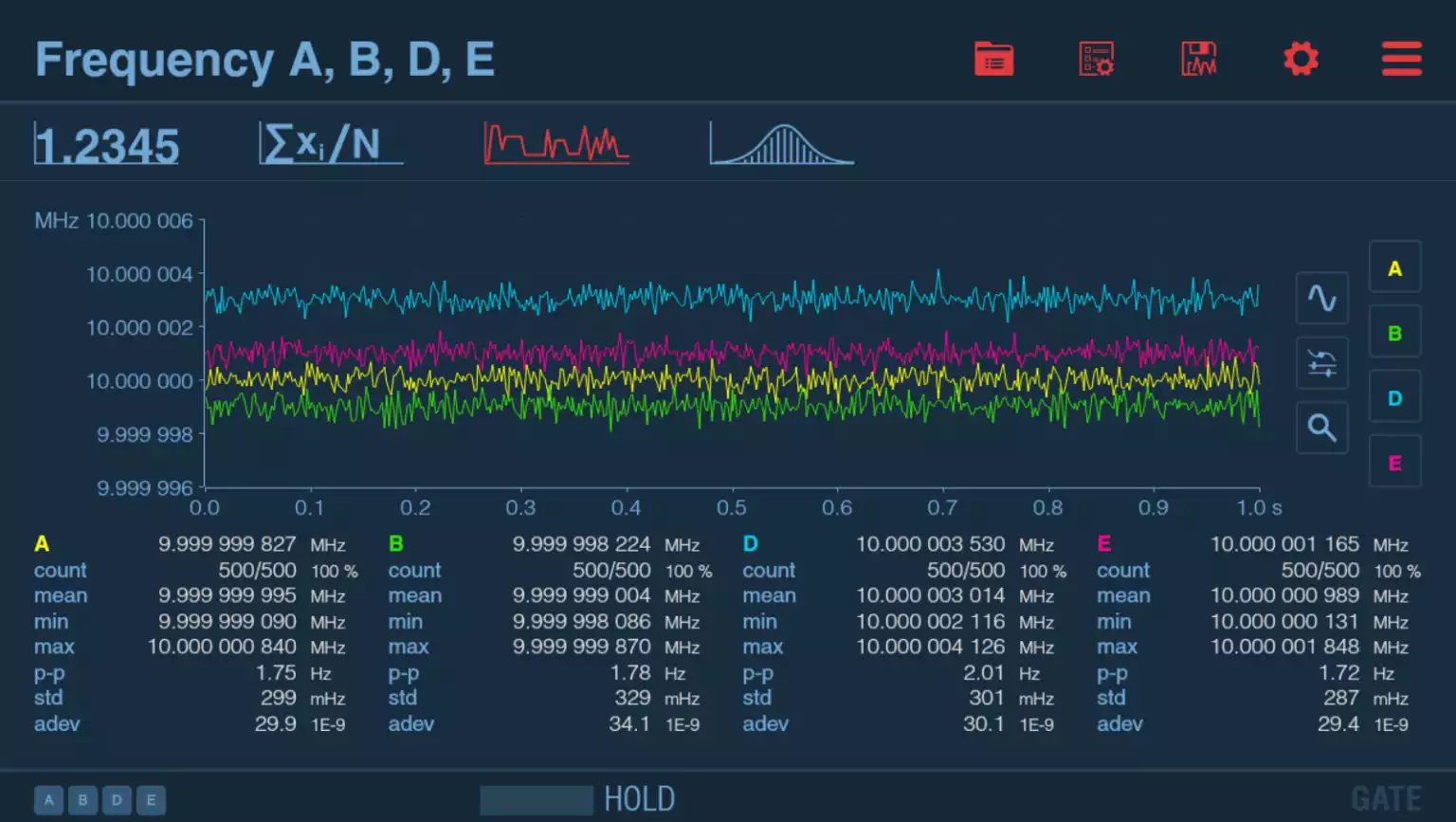

Одно из главных преимуществ CNT-104S — графический дисплей с меню-настройками. Даже неопытный пользователь сможет правильно задать параметры без риска ошибок. Мультипараметрический дисплей исключает необходимость в дополнительных приборах (мультиметры, осциллографы) для быстрой проверки сигнала. Результаты измерений отображаются как в цифровом виде, так и графически. Графическое представление (распределения, тренды и др.) облегчает понимание характера джиттера и даёт полное представление об изменениях сигнала во времени: от медленного дрейфа до быстрой модуляции. Данные можно просматривать в разных режимах: Numeric, Statistics, Distribution, Timeline, легко переключаясь между ними.

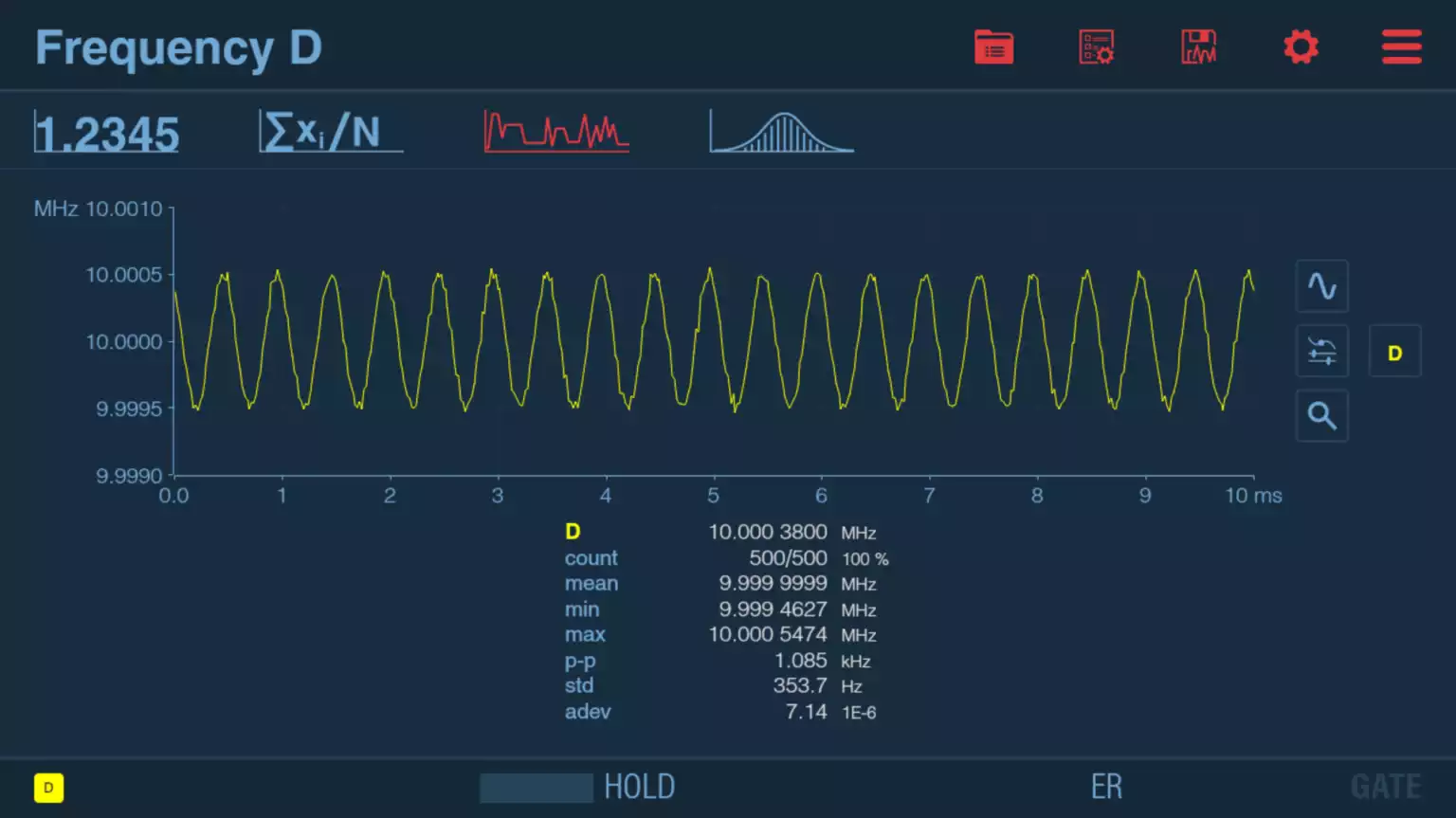

CNT-104S оснащён встроенным анализатором в области модуляции, отображающим изменения частоты во времени на одном или четырёх входных каналах. Благодаря высокому разрешению и скорости измерений до 50 нс между выборками на каждом канале, прибор позволяет отслеживать и проверять:
- FM, FSK, BPSK, PWM, PPM и другие схемы модуляции по времени, фазе или частоте,
- частотный свип,
- частотные переходные процессы,
- установление частоты в генераторах, VCO и PLL,
- переключение синтезаторов,
- нестабильность частоты, включая джиттер,
- частотное скачкообразное перестраивание (frequency hopping) в системах связи.
| Общие технические характеристики | |
|---|---|
| Класс | MIL-PRF-28800F, Class 3 |
| Категория установки | II |
| Рабочая температура и влажность | 0 °C … +50 °C / 5–75% отн. влажности (настольный режим) 0 °C … +40 °C / 5–75% отн. влажности (монтаж в стойку) |
| Температура хранения | -40 °C … +71 °C |
| Максимальная высота | до 4600 м |
| Вибрация | Случайная и синусоидальная по MIL-PRF-28800F, Class 3 |
| Удар | Полусинус 30G по MIL-PRF-28800F; тест обращения на столе |
| Транспортное падение | В соответствии с MIL-PRF-28800F |
| Безопасность | EN 61010-1:2011, степень загрязнения 2, категория установки/перенапряжения II, категория измерений I, CE, только для использования в помещениях, CSA C22.2 №61010-1-12 |
| ЭМС | EN 61326-1:2013-06, повышенные уровни испытаний по EN 61000-6-2:2008, группа 1, класс B, CE |
| Электропитание | |
| Максимальная версия | 100–240 В переменного тока, 50–60 Гц (номин.), <70 Вт |
| Габариты и вес | |
| Размеры (Ш×В×Г) | 210 × 90 × 395 мм (8,25 × 3,6 × 15,6 дюйма) |
| Вес | Нетто: 3 кг (6,6 фунта) |
Информация для заказа
| Базовая модель | |
|---|---|
| CNT-104S | 4-канальный анализатор частоты 400 МГц, разрешение 7 пс, стандартная временная база TCXO 1 ppm/год |
| Комплект поставки | 2 года гарантии1; сетевой кабель (зависит от страны назначения); ссылка на пользовательскую документацию (PDF); сертификат калибровки; информационный документ 1Гарантия может быть продлена до 3 лет бесплатно при регистрации продукта |
| Опции входа C (частота) | |
| Option 10 | Вход C до 3 ГГц (аппаратная опция) |
| Option 110 | Вход C до 10 ГГц (аппаратная опция) |
| Option 110/15 | Программный апгрейд с 10 до 15 ГГц |
| Option 110/20 | Программный апгрейд с 15 до 20 ГГц |
| Option 110/24 | Программный апгрейд с 20 до 24 ГГц |
| Опции генератора (временной базы, HW) | |
| Option 30 | Очень высокая стабильность, OCXO 50 ppb/год (0,000005 %/год) |
| Option 40 | Ультра высокая стабильность, OCXO 15 ppb/год (0,0000015 %/год) |
| Другие аппаратные опции (заводская установка) | |
| Option 11A | Задние входы для каналов A, B, D, E |
| Option 11C | Задний вход для канала C |
| Программные опции (лицензии) | |
| Option 132 | Программируемый выход импульсов |
| Option 151 | Функция измерения TIE |
| Дополнительные аксессуары и документация | |
| Option 22/90 | Комплект для монтажа в стойку (1 прибор) |
| Option 22/05 | Комплект для монтажа в стойку (2 прибора) |
| Option 27 | Сумка для переноски (мягкая) |
| Option 27H | Прочный транспортировочный кейс (жёсткий) |
| Option 90/03 | Калибровочный сертификат с протоколом; стандартный TCXO генератор |
| Option 90/06 | Калибровочный сертификат с протоколом; генератор с печной стабилизацией |
| Option 95/05 | Расширенная гарантия (+2 года) |
| OM-100 | Руководство пользователя на английском (печатное)2 |
| PM-100 | Руководство программиста на английском (печатное)2 |
| SM-100 | Руководство по обслуживанию на английском |
| GS-100-EN | Руководство «Быстрый старт» на английском (печатное)2 2Всегда доступно для загрузки с сайта Pendulum |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Частотомеры серии CNT-100 (Pendulum_CNT_User_Manual.pdf) | Руководство пользователя | EN | 10,3 МБ |
|
| Частотомер CNT-104S (CNT-104S-Datasheet.pdf) | Data Sheet | EN | 763,7 КБ |
|
