Обзор

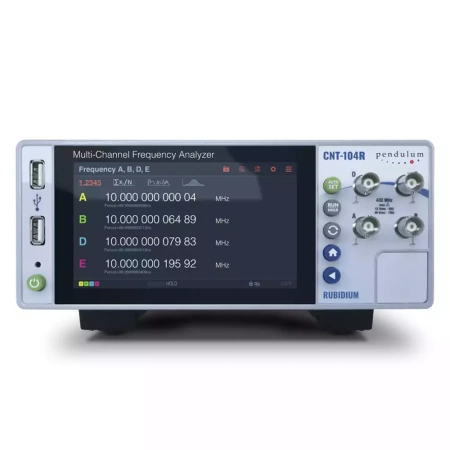

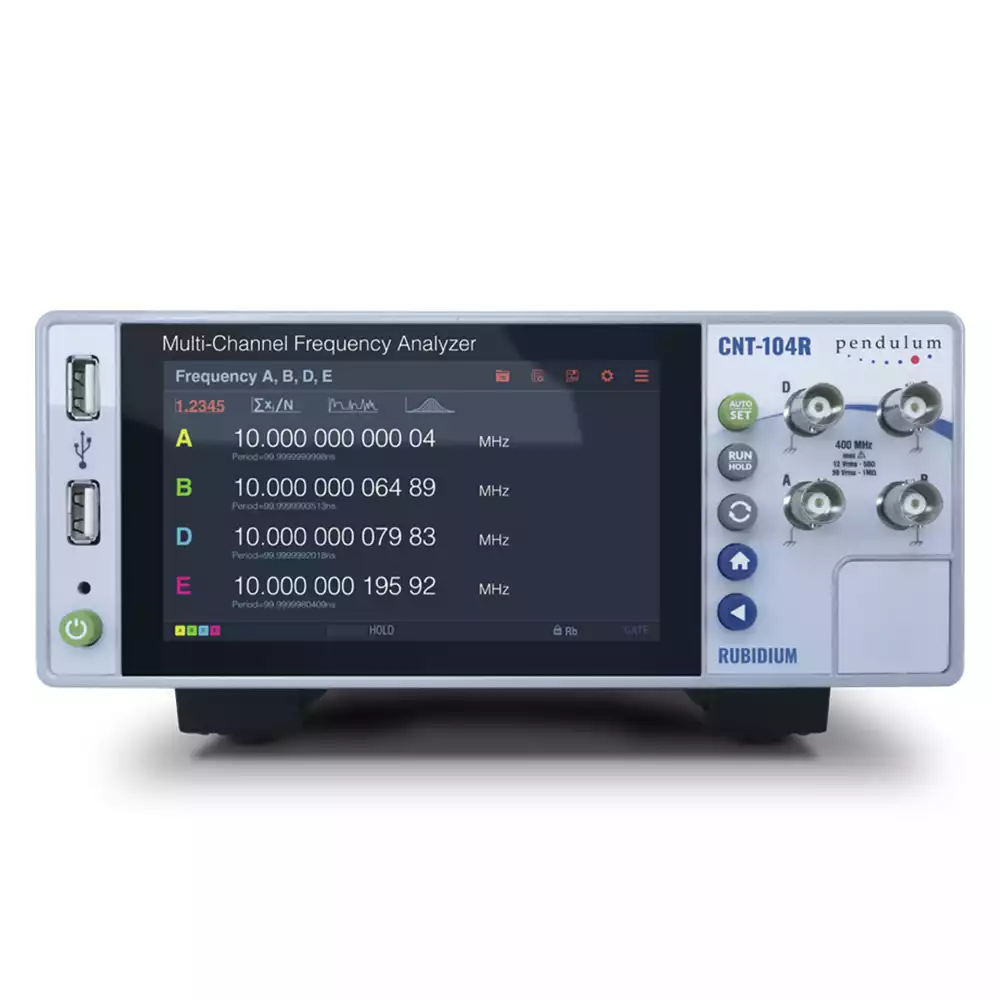

Pendulum CNT-104R — это новое решение для сверхточной многоканальной калибровки и анализа частоты и временных интервалов в настольном исполнении. Это комбинированный прибор «всё-в-одном»: калибратор частоты и временных интервалов, объединяющий сверхстабильный рубидиевый частотный эталон 10 МГц и 4-канальный анализатор частоты. Прибор позволяет одновременно калибровать до 4 осцилляторов/генераторов на 4 входных каналах.
Опциональный контроль по GNSS устраняет дрейф старения рубидиевого генератора, обеспечивая беспрецедентную точность в компактном приборе. На большом графическом экране отображаются дрейф частоты во времени, распределение частоты, а также традиционные числовые и статистические параметры. CNT-104R обеспечивает непрерывные измерения без «мертвого времени», разрешение <7 пс, частотное разрешение 12–13 знаков/с и изменяемое время усреднения от 50 нс до 1000 с.
Один CNT-104R способен заменить 4 традиционных частотомера и эталон частоты 10 МГц в измерительной системе. Это решение с высочайшей производительностью идеально подходит для самых требовательных метрологических задач.
Экономия в производственных тестах
- 4-канальная конструкция — 4 параллельных измерения частоты.
- Один CNT-104R заменяет 4 частотомера + эталон частоты в тестовой системе.
- «5 приборов в одном корпусе» — универсальное решение.
- Интерфейсы связи: Ethernet или WLAN (опция) для подключения к ПК/планшету/системному контроллеру.
- Высокая скорость обмена данными сокращает время тестов в ATE-системах.
- Блочные измерения до 170 тыс. изм./с.
- Сокращение времени тестирования по сравнению с традиционными решениями — экономия времени и средств.
|
Частотный диапазон, Гц
|
От 400 МГц до 24 ГГц |
|
Разрешение по частоте, разрядов/с
|
13 |
|
Разрешение по временному интервалу, с
|
7 пс |
|
Опорный генератор
|
Рубидий |
|
Масса, кг
|
3 |
|
Габаритные размеры, мм
|
210 × 90 × 395 |
- Разрешение 12–13 знаков при 1-секундном времени счета — быстрые и точные результаты калибровки.
- Возможность отслеживать и сравнивать 4 параллельных сигнала с разрешением 7 пс/отметку.
- Настраиваемая скорость выборки от 1000 с до 50 нс между отсчётами на канал.
- Непрерывные измерения без мертвого времени — ни один цикл не теряется даже при очень длинных измерениях.
- Высокопроизводительный анализатор модуляционного домена (MDA): до 20 млн измерений/с для 4 параллельных сигналов в реальном времени.
- Точность частотного эталона 10 МГц — 1E-12 за 24 часа, день за днём.
- Полностью исключён дрейф старения рубидиевого генератора.
- GNSS может использоваться:
- для непрерывной дисциплины рубидиевой базы времени;
- для однократной коррекции накопленного дрейфа в условиях без GNSS.
- Калибровка 1–4 источников частоты с неопределённостью до 11 знаков за короткое время.
- GNSS-приёмник также обеспечивает внутреннюю фазовую/временную привязку с точностью 10 нс rms к UTC.
- Подходит как переносной «путешествующий эталон» для тестирования синхронизации вне лаборатории.
- Результаты калибровки сохраняются во внутренней памяти, на USB-накопителе или ПК.

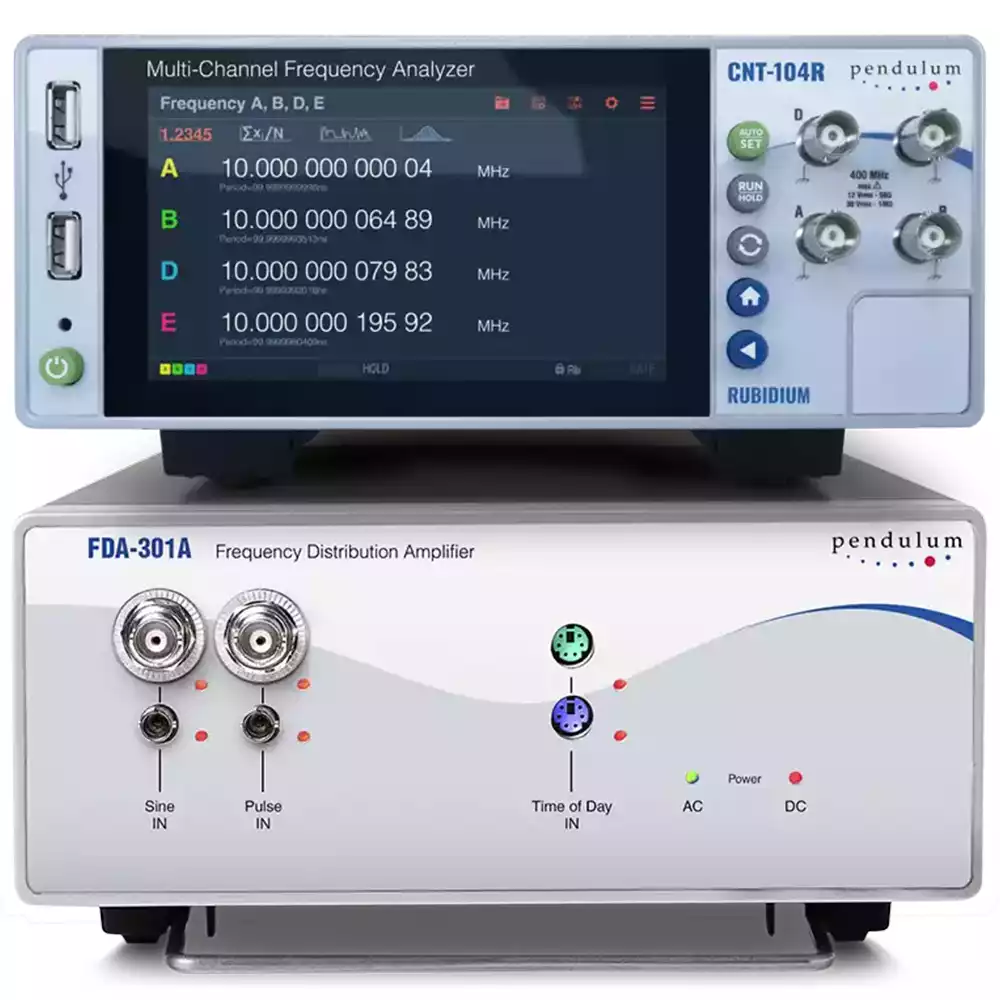

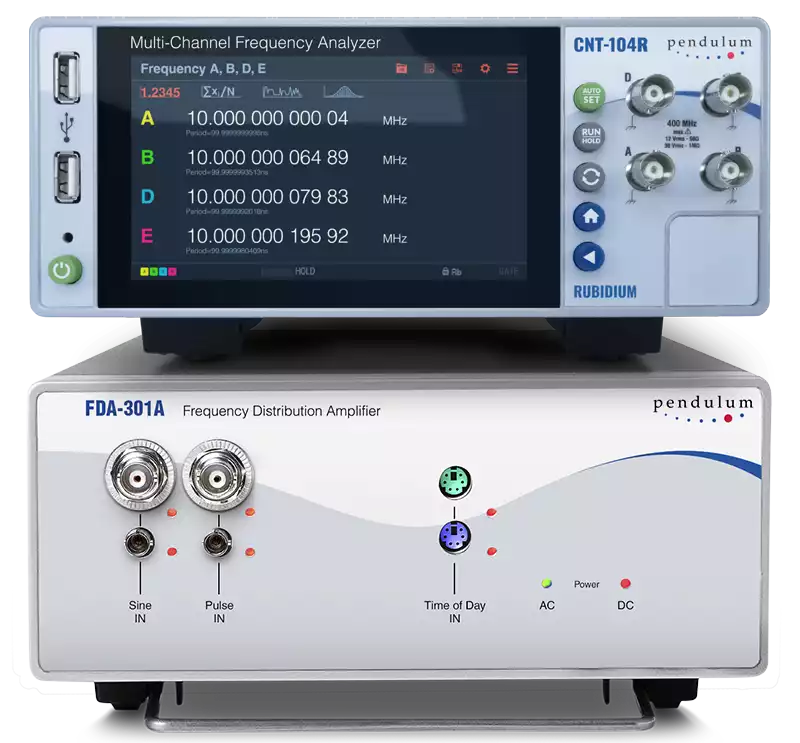

CNT-104R в стандартной комплектации оснащён одним выходом 10 МГц с предельной точностью частоты 1×10⁻¹² (усреднение за 24 ч) при использовании опциональной дисциплины GNSS рубидиевого генератора. Добавление распределителя частоты Pendulum FDA-301A позволяет увеличить количество выходов до 4, 8 или 12 — в зависимости от количества установленных задних модулей (1, 2 или 3).
Одним из больших преимуществ CNT-104R является графический дисплей с меню-навигацией. Даже неопытный пользователь сможет правильно настроить прибор благодаря пошаговым инструкциям на страницах меню. Ценная информация о сигнале, представленная в мультипараметрическом виде, исключает необходимость использования дополнительных приборов (например, мультиметров или осциллографов) для быстрой проверки сигнала.
- Отображение результатов как в числовом, так и в графическом виде.
- Графическое представление (распределения, тренды и т.д.) позволяет лучше понять природу джиттера.
- Обеспечивает наглядное отображение изменений во времени (например, дрейфа).
- Данные можно просматривать в режимах: числовом, статистическом, распределения и временной линии.
- Простое переключение между различными представлениями одного и того же набора данных.

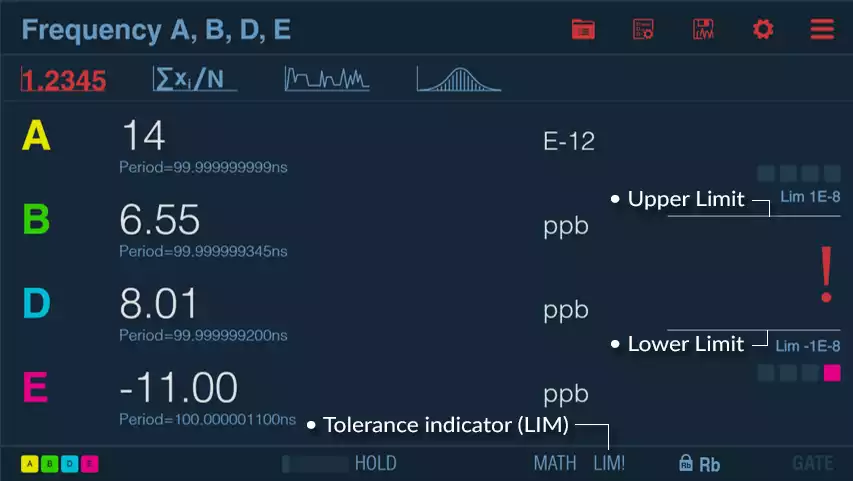

Возможность одновременного отображения 4 сигналов на экране — 4 прибора в одном.
CNT-104R в стандартной комплектации оснащён интерфейсом Gigabit Ethernet для удалённого управления и передачи данных. Использование внешнего Wi-Fi-адаптера в USB-порт на передней панели позволяет подключить CNT-104R к локальной беспроводной сети. Прибор можно контролировать как с рабочего места в лаборатории, так и из любой точки мира, используя встроенный веб-интерфейс.
| Общие технические характеристики | |
|---|---|
| Класс | MIL-PRF-28800F, Class 3 |
| Категория установки | II |
| Рабочая температура и влажность | 0 °C … +50 °C / 5–75% отн. влажности (настольный режим) 0 °C … +40 °C / 5–75% отн. влажности (монтаж в стойку) |
| Температура хранения | -40 °C … +71 °C |
| Вибрация | Случайная и синусоидальная по MIL-PRF-28800F, Class 3 |
| Удар | Полусинус 30G по MIL-PRF-28800F; тест обращения на столе |
| Транспортное падение | В соответствии с MIL-PRF-28800F |
| Безопасность | EN 61010-1:2011, степень загрязнения 2, категория установки/перенапряжения II, категория измерений I, CE, только для использования в помещениях, CSA C22.2 №61010-1-12 |
| ЭМС | EN 61326-1:2013-06, повышенные уровни испытаний по EN 61000-6-2:2008, группа 1, класс B, CE |
| Электропитание | |
| Максимальная версия | 100–240 В переменного тока ±10%, 47–63 Гц, <70 Вт |
| Габариты и вес | |
| Размеры (Ш×В×Г) | 210 × 90 × 395 мм (8,25 × 3,6 × 15,6 дюйма) |
| Вес | Нетто: 3 кг (6,6 фунта) |
Информация для заказа
| Базовая модель | |
|---|---|
| CNT-104R | 4-канальный анализатор частоты 400 МГц, разрешение 7 пс, рубидиевая временная база |
| Комплект поставки | 2 года гарантии2; сетевой кабель (зависит от страны назначения); ссылка на пользовательскую документацию (PDF); сертификат калибровки; информационный документ 2Гарантия продлевается до 3 лет бесплатно при регистрации продукта в течение 1 года после поставки |
| Опции входа C (частота) | |
| Option 10 | Вход C до 3 ГГц (аппаратная опция, устанавливается на заводе) |
| Option 110 | Вход C до 10 ГГц (аппаратная опция, устанавливается на заводе) |
| Option 110/15 | Программный апгрейд с 10 до 15 ГГц |
| Option 110/20 | Программный апгрейд с 15 до 20 ГГц |
| Option 110/24 | Программный апгрейд с 20 до 24 ГГц |
| Другие аппаратные опции (заводская установка) | |
| Option 55 | GNSS-контроль рубидиевого генератора |
| Option 11/A | Задние входы для каналов A, B, D, E |
| Option 11/C | Задний вход для канала C |
| Программные опции (лицензии) | |
| Option 132 | Программируемый выход импульсов |
| Option 151 | Функция измерения TIE |
| Дополнительные аксессуары и документация | |
| Option 01/200 | Мульти-GNSS антенна L1&L5, усиление 40 дБ, разъём N (гнездо), комплект для монтажа |
| Option 02/A | Адаптер антенного кабеля SMA → TNC |
| Option 02/20T | Антенный кабель N → TNC, 20 м |
| Option 02/50T | Антенный кабель N → TNC, 50 м |
| Option 22/90 | Комплект для монтажа в стойку (1 прибор) |
| Option 22/05 | Комплект для монтажа в стойку (2 прибора) |
| Option 27 | Сумка для переноски (мягкая) |
| Option 27H | Прочный транспортировочный кейс (жёсткий) |
| Option 90/07 | Калибровочный сертификат с протоколом; рубидиевый генератор |
| Option 90/07A | Аккредитованная калибровка ISO 17025; рубидиевый генератор |
| Option 95/05 | Расширенная гарантия (+2 года) |
| OM-100 | Руководство пользователя на английском (печатное)3 |
| PM-100 | Руководство программиста на английском (печатное)3 |
| GS-100-EN | Руководство «Быстрый старт» на английском (печатное)3 3Всегда доступно для загрузки с сайта Pendulum |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Частотомеры серии CNT-100 (Pendulum_CNT_User_Manual.pdf) | Руководство пользователя | EN | 10,3 МБ |
|
| Частотомер CNT-104R (CNT-104R-Datasheet.pdf) | Data Sheet | EN | 1,3 МБ |
|
