Обзор

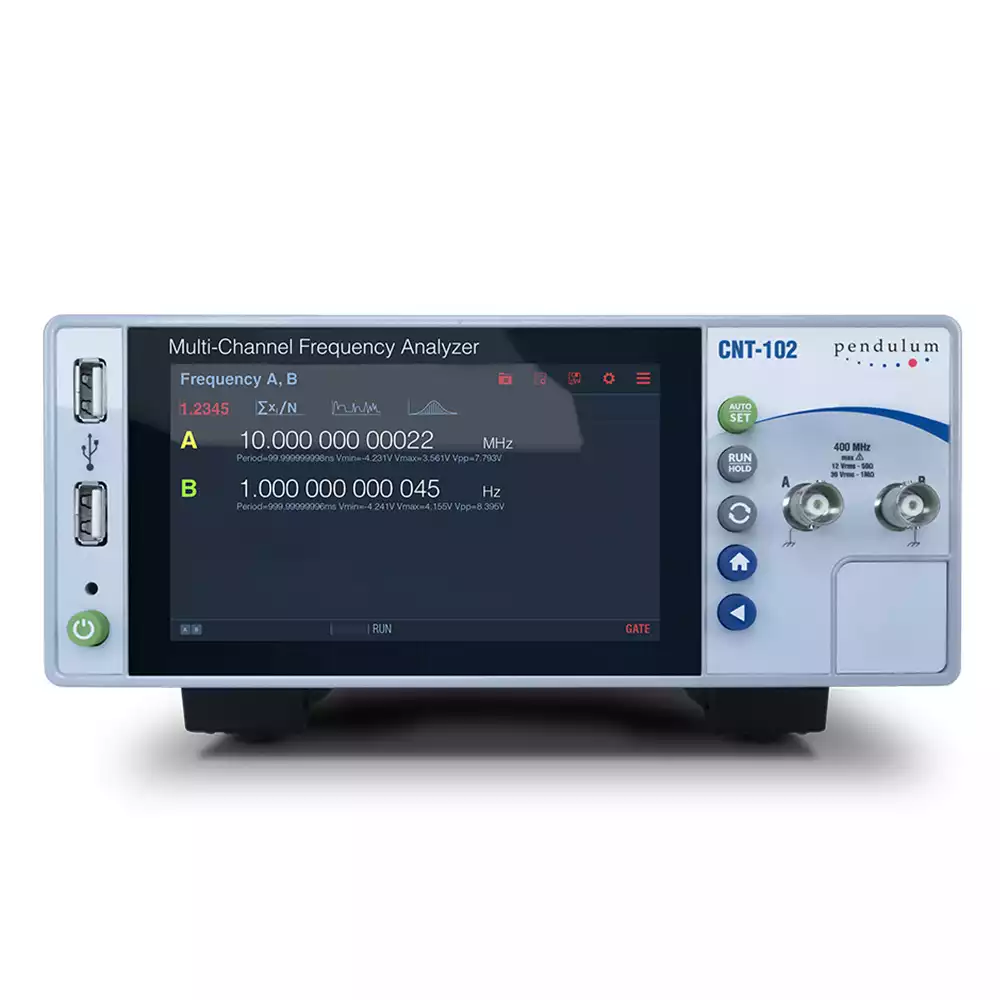

Pendulum CNT-102 – это новое доступное решение из семейства CNT-100 для высокопроизводительного многоканального анализа частоты и временных интервалов в настольном исполнении. Прибор позволяет одновременно отслеживать частоту, фазу или время на двух входных каналах с отображением результатов на большом графическом экране. CNT-102 обеспечивает непрерывные измерения без «мертвого времени», обладает разрешением 14 пс, частотным разрешением до 13 разрядов/с и скоростью до 1 млн результатов/с. Он превосходит все существующие таймеры/счётчики/анализаторы на рынке в своём классе.
Основные преимущества
- 2 канала, ультравысокая скорость и разрешение 14 пс
- Разрешение одного импульса обеспечивает:
- точное сравнение фаз между генераторами
- более быструю и точную калибровку
- фиксацию малейших изменений времени/фазы
- Непрерывное считывание без «мертвого времени» — ни один цикл не теряется
- Встроенный высокопроизводительный Modulation Domain Analyzer (MDA)
- Уникальная параллельная и независимая архитектура 2 каналов
- Опциональный РЧ-вход до 24 ГГц
- Каждый канал (400 МГц) выполняет параллельное, независимое и непрерывное время-штампирование
- Возможность новых измерений без переключателей и дополнительных приборов, например сравнение фаз атомных часов или параллельный контроль различных тестовых точек
Экономия в производственных тестах
- Один CNT-102 может заменить два частотомера в системе
- С адаптером 22/05 для монтажа в стойку – до 4 параллельных частотомеров в 19", 2U
- Интерфейсы: Ethernet, WLAN* или USB**
- Высокая скорость обмена с шиной сокращает время тестов (до 170k измерений/с)
* Требуется внешний USB Wi-Fi адаптер.
** Полная поддержка USB будет доступна как обновление ПО для ранее приобретённых устройств.
Простота использования
- Большой цветной сенсорный экран с интуитивными меню
- Возможность управления с помощью беспроводной мыши через USB host
- Веб-сервер для удалённого управления и отображения панели прибора
- Функция AUTO SET – автоматический выбор оптимальных настроек
- Графическое отображение для быстрой визуальной калибровки
- Масштабирование и панорамирование графиков с курсорными считываниями
- Фильтрация и сглаживание сигналов для выявления трендов при наличии шума
|
Количество каналов
|
2 |
|
Частотный диапазон, Гц
|
От 400 МГц до 24 ГГц |
|
Разрешение по частоте, разрядов/с
|
13 |
|
Разрешение по временному интервалу, с
|
14 пс |
|
Опорный генератор
|
Кварц |
|
Масса, кг
|
3 |
|
Габаритные размеры, мм
|
210 × 90 × 395 |
CNT-102 в стандартной комплектации оснащён интерфейсом Gigabit Ethernet для удалённого управления и передачи данных. Использование Wi-Fi адаптера в USB-порту на передней панели позволяет подключить CNT-102 к локальной беспроводной сети. Интерфейс USB 2.0 аппаратно реализован с самого начала, а полная программная поддержка будет доступна позже через бесплатное обновление ПО. Вы можете получить доступ к прибору и управлять им как из лаборатории, так и из любой точки мира с помощью встроенного веб-сервера.

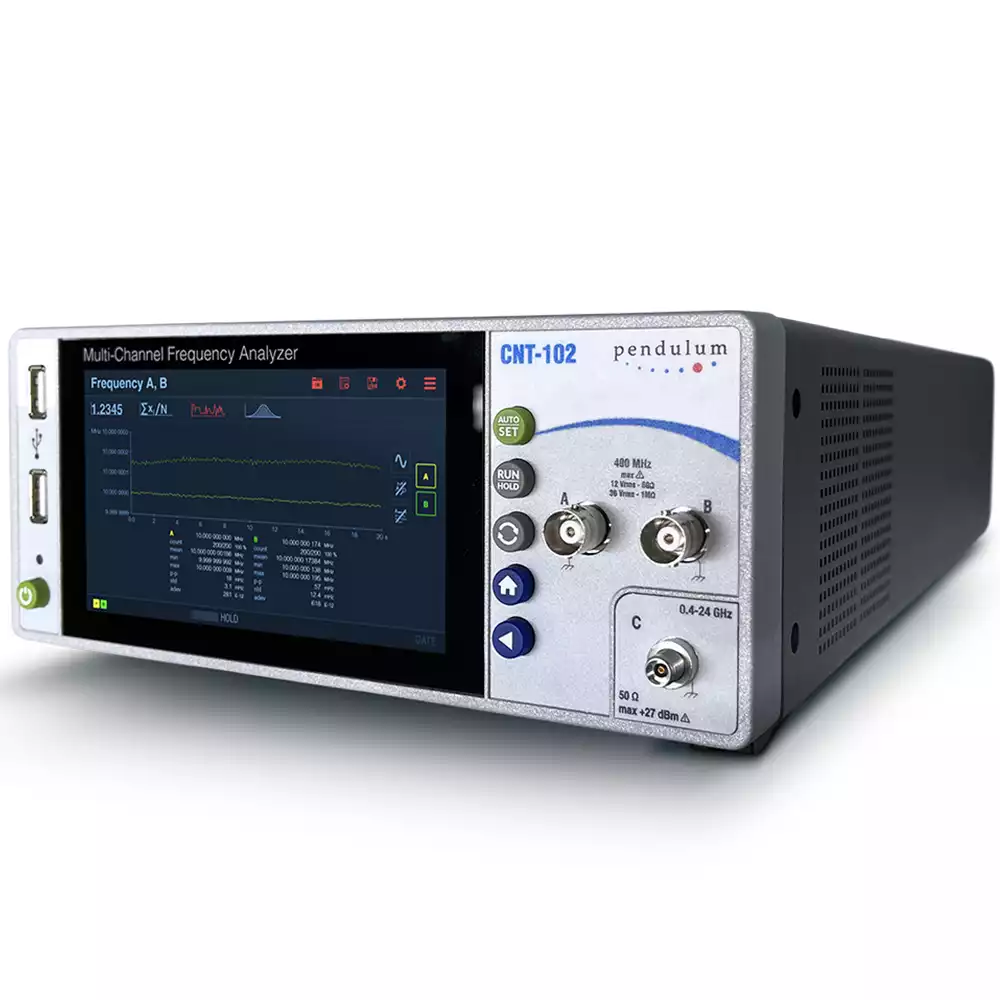

- Опциональный дополнительный канал C для измерений РЧ-частот:
- базовый вариант 3 ГГц или 10 ГГц
- канал 10 ГГц программно расширяется до 15, 20 или 24 ГГц
- Выбор из трёх опций тактовых генераторов: TCXO и два варианта OCXO
- Опциональный генератор импульсов 0.5 Гц – 100 МГц (программная лицензия)
- Опциональная функция измерений TIE (Time Interval Error, программная лицензия)
Одно из преимуществ CNT-102 — это графический дисплей с меню-настройками. Даже неопытный пользователь сможет легко выбрать правильные параметры без риска ошибок. Многофункциональное отображение сигналов исключает необходимость использования дополнительных приборов (DVM, осциллографов) для быстрой проверки сигнала.
- Результаты представлены как в числовом, так и в графическом виде
- Графическое отображение распределений, трендов и статистики
- Более глубокое понимание джиттера и изменений сигнала во времени
- Один и тот же набор данных можно просматривать в режимах: числовом, статистическом, распределений и временной шкалы

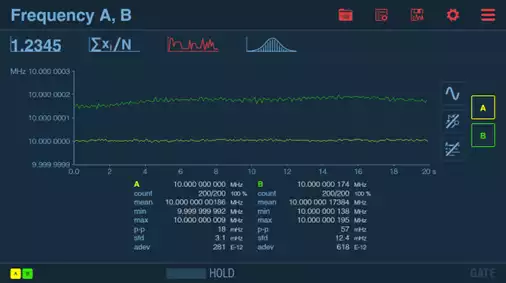

Сравнение 2 сигналов одновременно на экране со статистическими параметрами ниже — фактически 2 прибора в одном.
CNT-102 имеет встроенный анализ в области модуляции, отображающий изменения частоты во времени на одном или четырёх входных каналах. Благодаря высокому разрешению и скорости измерений до 1 мкс между выборками в каждом канале можно наблюдать и проверять:
- FM, FSK, BPSK, PWM, PPM и другие виды временной, фазовой или частотной модуляции
- Частотный свип
- Частотные переходные процессы
- Установление частоты в генераторах, VCO и PLL
- Переключение синтезаторов
- Нестабильность частоты, включая джиттер

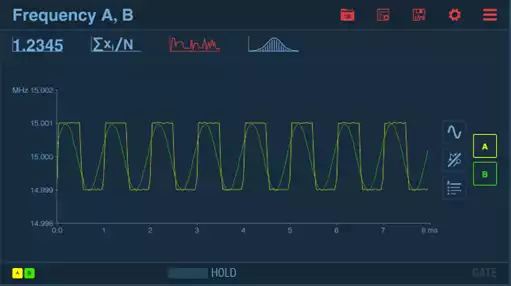

На экране можно наблюдать быструю ЧМ или любую другую временную/фазовую/частотную модуляцию по одному или двум каналам. Например, ЧМ с синусоидальной и прямоугольной формой модуляции.
| Общие технические характеристики | |
|---|---|
| Класс | MIL-PRF-28800F, Class 3 |
| Категория установки | II |
| Рабочая температура и влажность | 0 °C … +50 °C / 5–75% отн. влажности (настольный режим) 0 °C … +40 °C / 5–75% отн. влажности (монтаж в стойку) |
| Температура хранения | -40 °C … +71 °C |
| Максимальная высота | до 4600 м |
| Вибрация | Случайная и синусоидальная по MIL-PRF-28800F, Class 3 |
| Удар | Полусинус 30G по MIL-PRF-28800F; тест обращения на столе |
| Транспортное падение | В соответствии с MIL-PRF-28800F |
| Безопасность | EN 61010-1:2011, степень загрязнения 2, категория установки/перенапряжения II, категория измерений I, CE, только для использования в помещениях, CSA C22.2 № 61010-1-12 |
| ЭМС | EN 61326-1:2013-06, повышенные уровни испытаний по EN 61000-6-2:2008, группа 1, класс B, CE |
| Электропитание | |
| Максимальная версия | 100–240 В переменного тока, 50–60 Гц (номин.) 115 В, 400 Гц ±10%, <70 Вт |
| Габариты и вес | |
| Размеры (Ш×В×Г) | 210 × 90 × 395 мм (8,25 × 3,6 × 15,6 дюйма) |
| Вес | Нетто: 3 кг (6,6 фунта) |
Информация для заказа
| Базовая модель | |
|---|---|
| CNT-102 | 2-канальный анализатор частоты 400 МГц, разрешение 14 пс, стандартная временная база TCXO 1 ppm/год |
| Комплект поставки | 2 года гарантии1; сетевой кабель (зависит от страны назначения); ссылка на пользовательскую документацию (PDF); сертификат калибровки; информационный документ 1Гарантия продлевается до 3 лет бесплатно при регистрации продукта в течение 1 года после поставки |
| Опции входа C (частота) | |
| Option 10 | Вход C до 3 ГГц (аппаратная опция) |
| Option 110 | Вход C до 10 ГГц (аппаратная опция) |
| Option 110/15 | Апгрейд с 10 до 15 ГГц (программная опция) |
| Option 110/20 | Апгрейд с 15 до 20 ГГц (программная опция) |
| Option 110/24 | Апгрейд с 20 до 24 ГГц (программная опция) |
| Опции генератора (временной базы, HW) | |
| Option 30 | Очень высокая стабильность, OCXO 50 ppb/год (0,000005 %/год) |
| Option 40 | Ультра высокая стабильность, OCXO 15 ppb/год (0,0000015 %/год) |
| Опции задних входов (HW) | |
| Option 11A | Задние входы A,B (заменяют передние) |
| Option 11C | Задний вход C (заменяет передний) |
| Прочие опции (SW лицензии) | |
| Option 132 | Программируемый выход импульсов |
| Option 151 | Функция измерения TIE |
| Дополнительные аксессуары и документация | |
| Option 22/90 | Комплект для монтажа в стойку (1 прибор) |
| Option 22/05 | Комплект для монтажа в стойку (2 прибора) |
| Option 27 | Сумка для переноски (мягкая) |
| Option 27H | Прочный транспортировочный кейс (жёсткий) |
| Option 90/03 | Калибровочный сертификат с протоколом; стандартный TCXO генератор |
| Option 90/06 | Калибровочный сертификат с протоколом; генератор с печной стабилизацией |
| Option 95/05 | Расширенная гарантия (+2 года) |
| OM-100 | Руководство пользователя на английском (печатное)2 |
| PM-100 | Руководство программиста на английском (печатное)2 |
| GS-100-EN | Руководство «Быстрый старт» на английском (печатное)2 2Всегда доступно для загрузки с сайта Pendulum |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Частотомер CNT-102 (CNT-102-Datasheet.pdf) | Data Sheet | EN | 672,3 КБ |
|
| Частотомеры серии CNT-100 (Pendulum_CNT_User_Manual.pdf) | Руководство пользователя | EN | 10,3 МБ |
|
