Артикул:
53230A

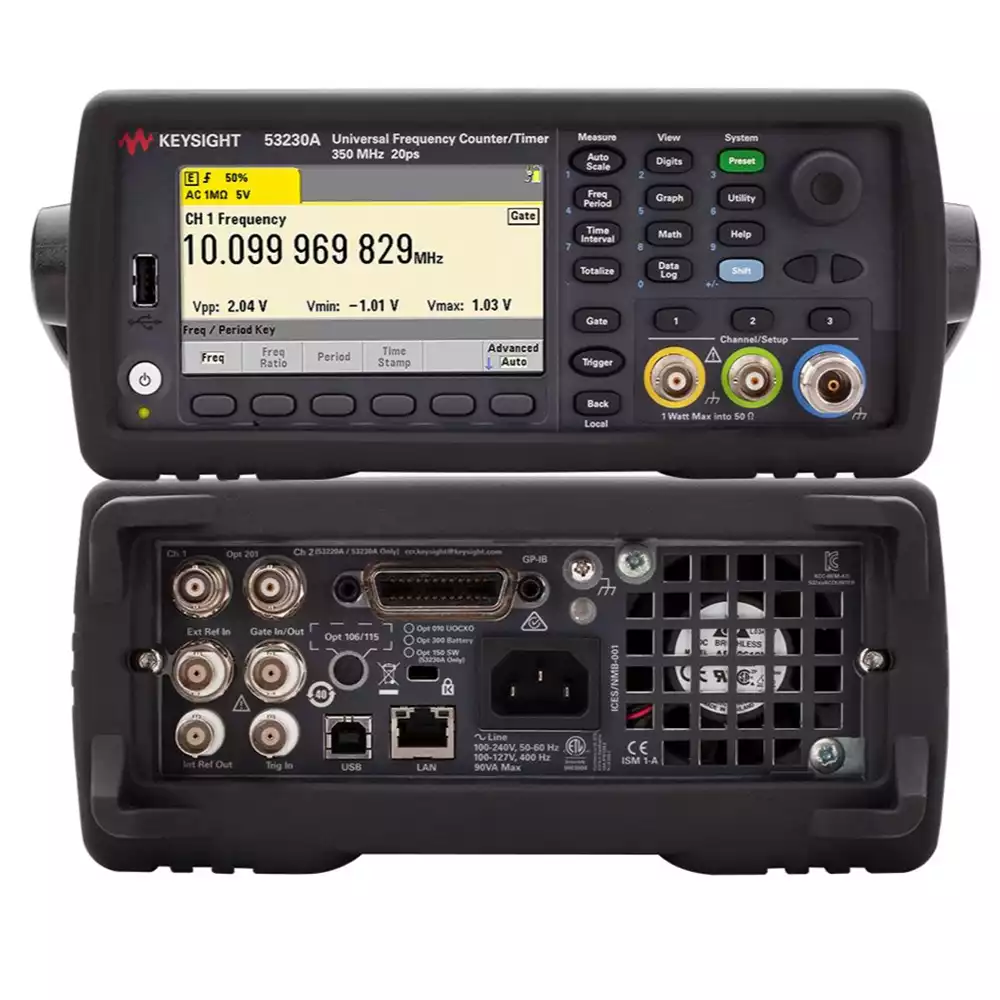

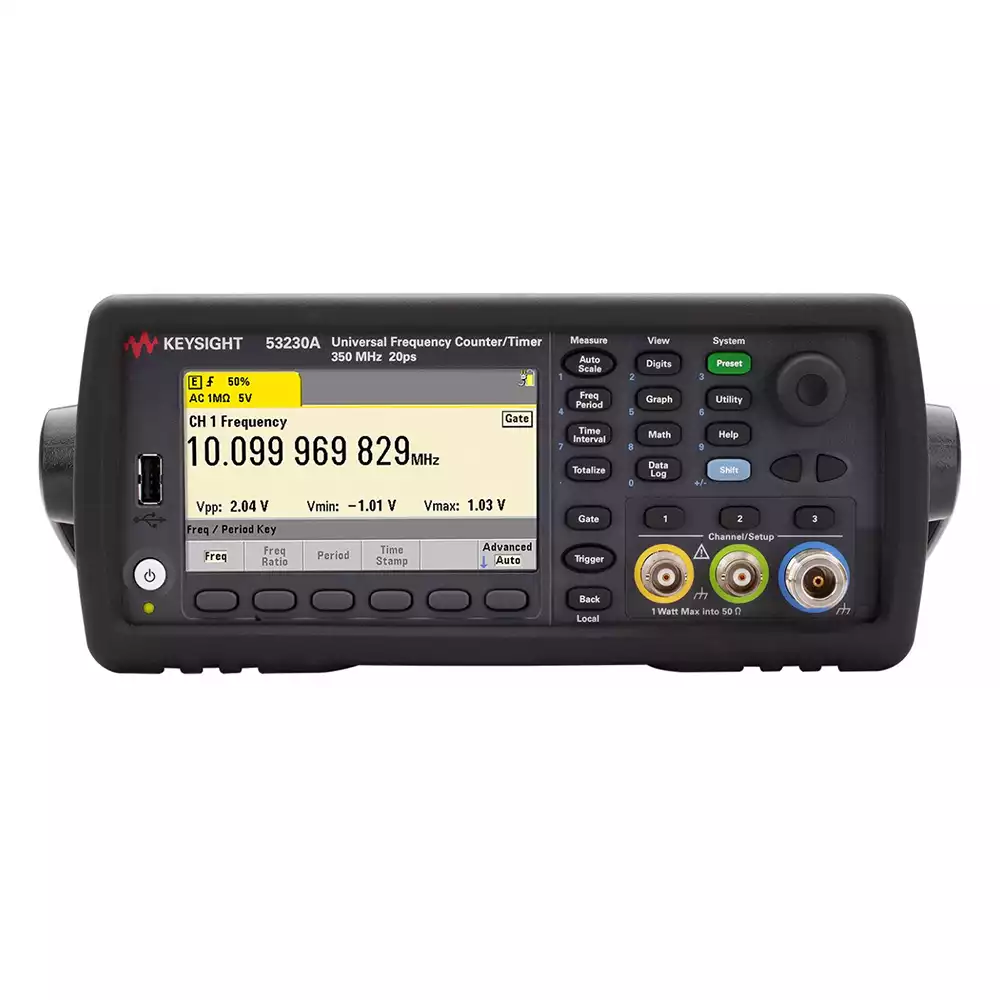

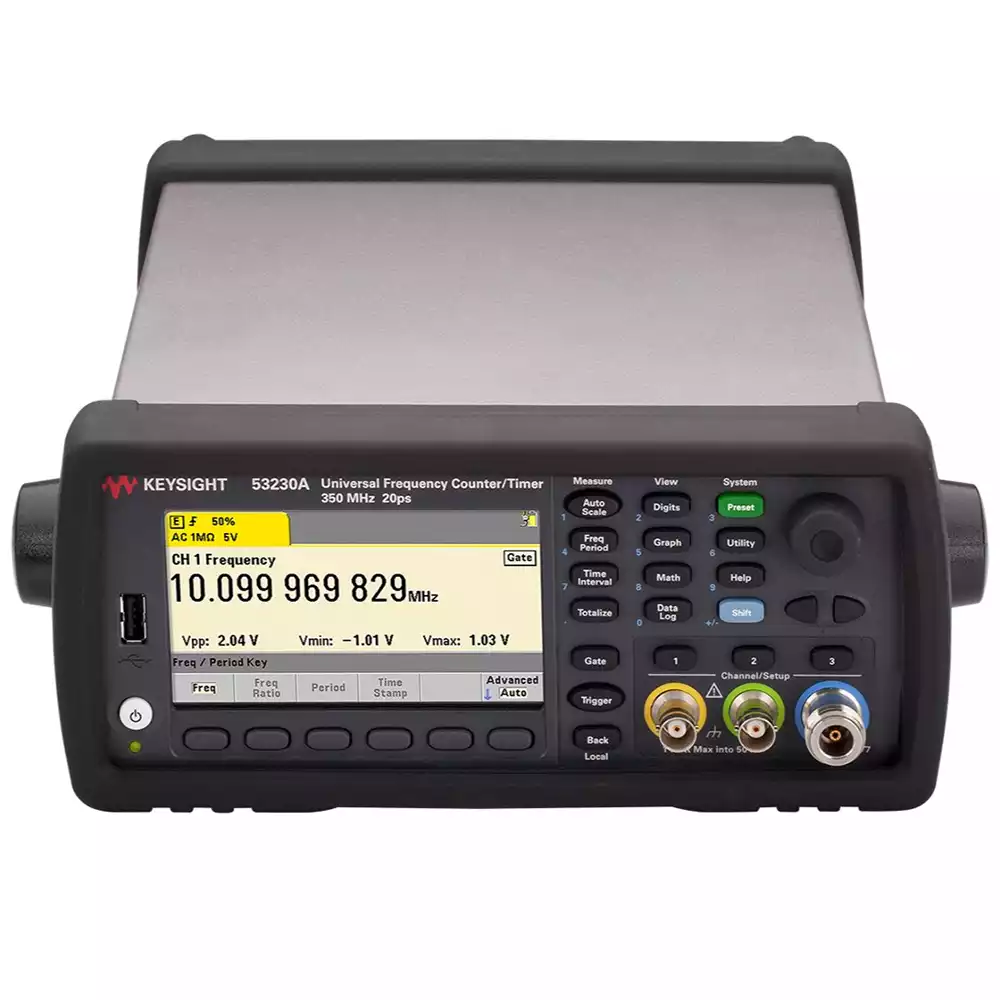

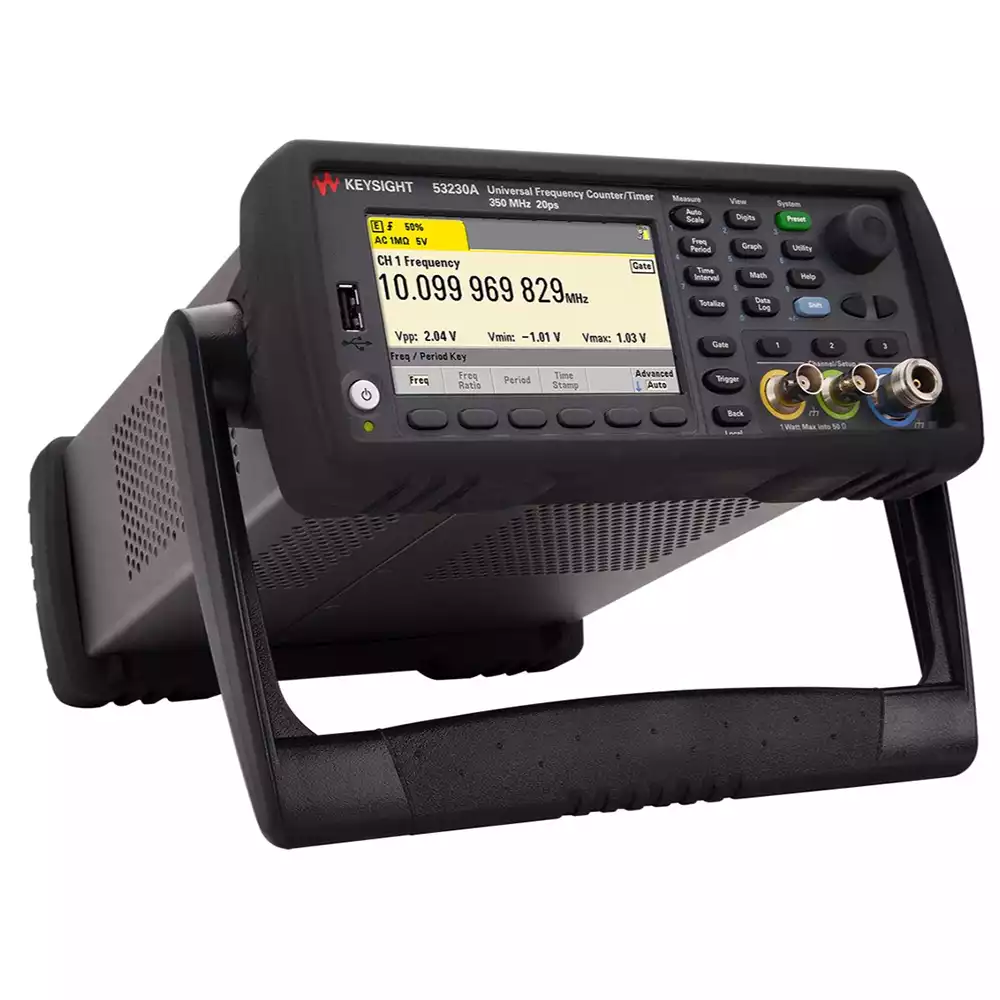

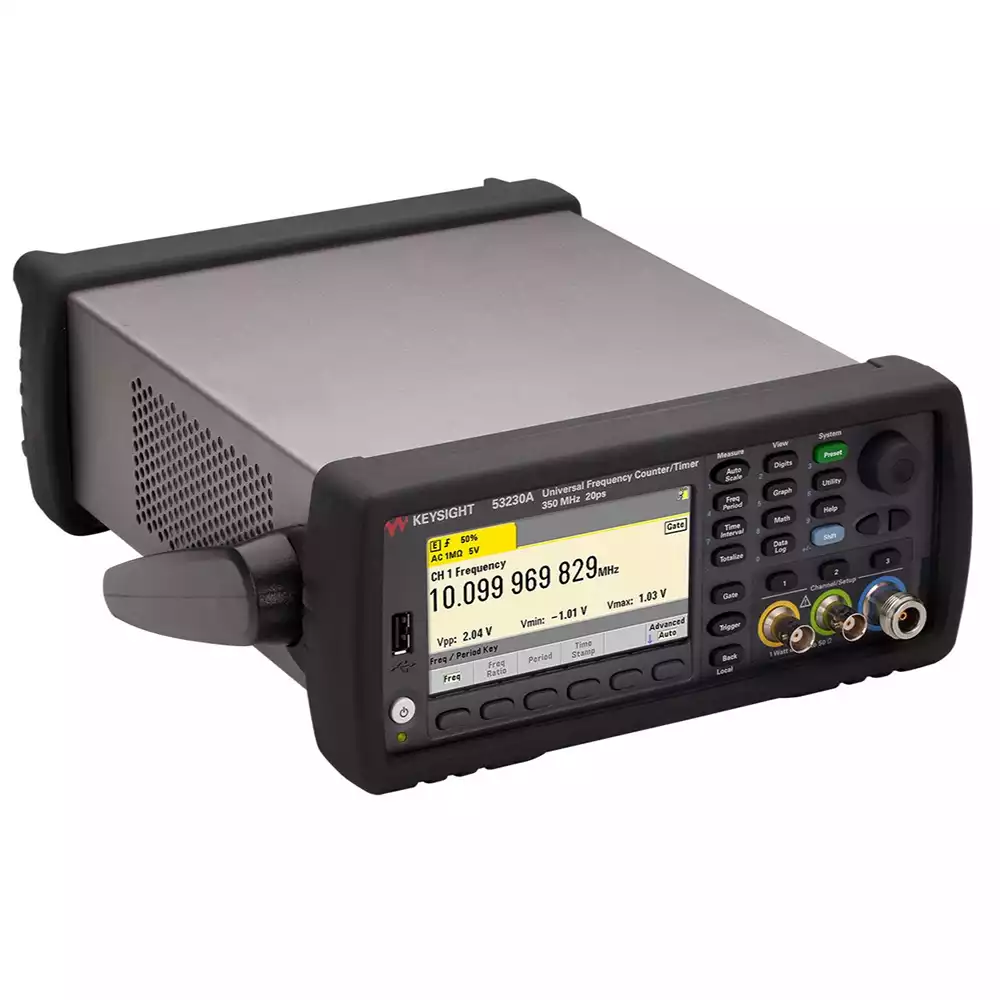

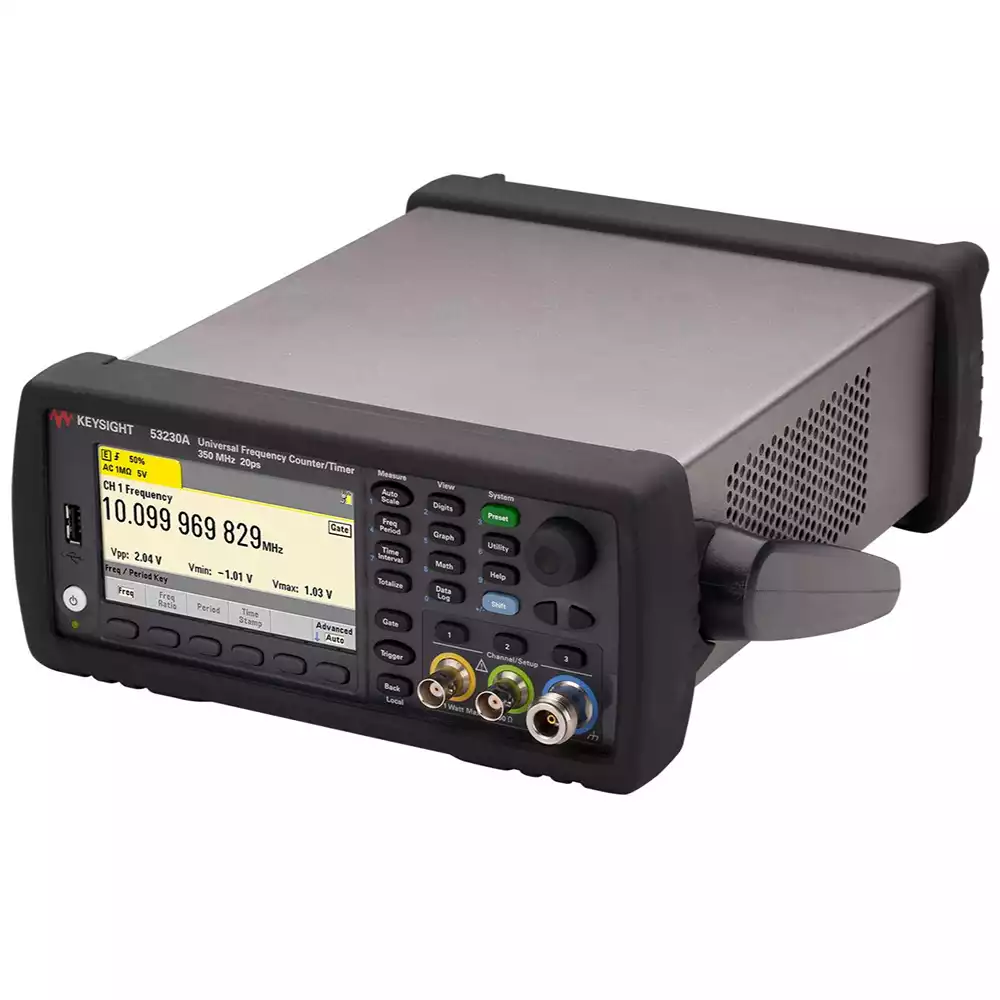

53230A — это универсальный частотомер-таймер с разрешением 12 разрядов в секунду и временным разрешением 20 пс, предназначенный для высокоточных измерений частоты и временных интервалов. Прибор поддерживает режим непрерывных измерений без пропусков, оснащён цветным графическим дисплеем и интерфейсами LAN, USB и GPIB, а также может быть дополнен опциональным ВЧ-каналом до 15 ГГц.
По запросу
Варианты цен
По запросу
Много
Нашли дешевле?
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия Keysight 53200A
Представьте, что ваш частотомер умеет больше!
Частотомеры широко применяются в НИОКР и производстве для быстрейших и наиболее точных измерений частоты и временных интервалов. Серия 53200A RF и универсальных частотомеров/таймеров расширяет эти возможности, обеспечивая больше информации, улучшенную подключаемость и новые функции измерений, опираясь на многолетний опыт Keysight Technologies в области точных частотно-временных измерений.
Основные возможности
- Три модели на выбор с разрешением до 12 знаков/с при измерении частоты на секундных воротах.
- Измерения временных интервалов одиночных импульсов с разрешением до 20 пс.
- Новые встроенные функции анализа и графической визуализации для максимального понимания и получения дополнительной информации.
- Высокая скорость и точность, на которые вы привыкли полагаться.
|
Количество каналов
|
2 |
|
Частотный диапазон, Гц
|
От 0 до 350 МГц |
|
Разрешение по частоте, разрядов/с
|
12 |
|
Время стробирования, с
|
От 1 мкс до 1000 с |
|
Разрешение по временному интервалу, с
|
20 пс |
|
Опорный генератор
|
Кварц |
|
Масса, кг
|
3,1 |
|
Габаритные размеры, мм
|
261 х 104 х 303 |
Основные функции
- Два входных канала до 350 МГц, плюс опциональный третий канал (6 ГГц или 15 ГГц).
- Разрешение: 12 знаков/сек, разрешение по временным интервалам 20 пс.
- Встроенные функции математического анализа и цветной графический дисплей (тренд и гистограмма).
- Непрерывные, без пропусков, измерения и метки времени для базового анализа в области модуляции (Modulation Domain Analysis).
- Интерфейсы: LXI-C/LAN, USB, GPIB.
- Опция: литий-ионный аккумулятор.
- Поддержка BenchVue software для удобного подключения, управления приборами и автоматизации тестов.
Универсальный частотомер/таймер Keysight 53230A (350 МГц) обеспечивает выполнение всех стандартных измерений частоты и временных интервалов. Дополнительно доступны непрерывные измерения без пропусков и отметки времени для базового анализа модуляций. Поддерживается пакет ПО для измерений в режиме «burst». Опционально можно добавить микроволновый канал для измерений до 6 или 15 ГГц.
Технические характеристики серии 53200
| 53210A | 53220A | 53230A | |
|---|---|---|---|
| Входы | |||
| Стандартные каналы | Канал 1: 0–350 МГц | Канал 1 и 2: 0–350 МГц | |
| Импеданс, связь | 1 МОм ±1,5 % или 50 Ом ±1,5 %, <25 пФ; AC/DC, выбор | ||
| Диапазон уровней на входе | ±5 В (±50 В) полная шкала; ±500 В с пробником 10:1 | ||
| Пороговый уровень | ±5 В (±50 В) с шагом 2,5 мВ (25 мВ) | ||
| Чувствительность | 0–100 МГц: 20 мВ; >100 МГц: 40 мВ | ||
| Дополнительный СВЧ-канал | Канал 2 (опция) | Канал 3 (опция) | |
| Диапазон частот (опции) | Опция 106: 100 МГц–6 ГГц; Опция 115: 300 МГц–15 ГГц | ||
| Чувствительность (опции) | 6 ГГц: –27 дБм (10 мВ RMS); 15 ГГц: –23…–21 дБм | ||
| Возможности измерений | |||
| Разрешение по частоте | 10 разрядов/с | 12 разрядов/с | |
| Разрешение по времени | – | 100 пс | 20 пс |
| Виды измерений | Частота, период, отношение частот, входное напряжение: макс./мин./размах. | Частота, период, отношение частот, входное напряжение: макс./мин./размах, временной интервал, длительность импульса/фронта, коэффициент заполнения, фаза, сумма событий. | Частота, период, отношение частот, макс./мин./размах, временной интервал, длительность импульса/фронта, коэффициент заполнения, фаза, сумма событий, отметка времени/MDA |
| Измерение импульсов/пакетов в СВЧ-диапазоне | Нет | Нет | Несущая частота, период несущей частоты, интервал повторения импульсов (PRI), частота повторения импульсов (PRF), длит. положительного и отрицательного импульсов. |
| Характеристики стробирования | |||
| Установка стробирования | По времени, внешний | По времени, внешний, продвинутый | |
| Время стробирования | 1 мс–1000 с (шаг 10 мкс) | 100 мкс–1000 с (шаг 10 мкс) | 1 мкс–1000 с (шаг 1 мкс) |
| Характеристики запуска | |||
| Источник | Внутренний, внешний по шине, ручной | ||
| Счёт запусков | 1–1 000 000 | ||
| Задержка запуска | 0–3600 с, шаг 1 мкс | ||
| Функции, память, скорость | |||
| Скорость измерений | До 400 отсч./с; блочно – до 66 500; макс. – 75 000 (частота), 90 000 (время) | ||
| Математические функции | Сглаживание, масштабирование, обнуление | ||
| Статистические функции | Среднее, σ, макс./мин., счёт событий | Среднее, σ, макс./мин., счёт событий, девиация Аллана | |
| Память | 1 Мвыб (16 МБ), файловая система USB, сохранение установок, лог измерений | ||
| Общие характеристики | |||
| Время разогрева | 45 минут | ||
| Дисплей | 4.3” цветной WQVGA (480×272) | ||
| Размеры (мм) | 261×104×303 (настольный), 213×88×272 (стойка) | ||
| Масса | 3.1–3.9 кг (в зависимости от комплектации) | ||
| Рабочая температура | 0 … +55 °C | ||
| Интерфейсы | LXI-C 1.3 (LAN), USB 2.0, GPIB | ||
| Питание | 100–240 В ±10 %, 50–60 Гц; 100–120 В, 400 Гц ±10 % | ||
| Опция батареи | Литий-ионная батарея + ЗУ | ||
| Принадлежности, входящие в комплект поставки | Документация на компакт-диске, включающая руководство по эксплуатации, руководство по программированию, примеры программирования, библиотека ввода/вывода, сетевой шнур, кабель USB 2.0 длиной 2 м, сертификат калибровки и стандартная гарантия 1 год | ||
Информация для заказа
| Модель | Описание |
|---|---|
| 53210A | ВЧ-частотомер, 350 МГц, 10 разрядов/с |
| 53220A | Универсальный частотомер, 350 МГц, 12 разрядов/с, 100 пс |
| 53230A | Универсальный частотомер, 350 МГц, 12 разрядов/с, 20 пс |
| Опция | Описание |
| Опция 010 | Сверхвысокостабильный опорный генератор ОСХО |
| Опция 106 | СВЧ-вход 6 ГГц |
| Опция 115 | СВЧ-вход 15 ГГц |
| Опция 201 | Дополнительные параллельные входы на задней панели для каналов основной полосы |
| Опция 203 | Дополнительный СВЧ-вход на задней панели, розетка SMA |
| Опция 300 | Дополнительная литий-ионная батарея и зарядное устройство |
| Рекомендуемые принадлежности | |
| 34190A | Комплект для установки в стойку |
| 34194A | Комплект двойной соединительной защёлки |
| 34191A | Комплект двойного фланца 2U |
| 34131A | Футляр для переноски |
| 1250-1476 | Переход от BNC (розетка) к соединителю типа N |
| N2870A | Пассивный пробник, 1:1, 35 МГц, 1,3 м |
| N2873A | Пассивный пробник, 10:1, 500 МГц, 1,3 м |
| N2874A | Пассивный пробник, 10:1, 1,5 ГГц, 1,3 м |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Частотомеры серии 53200A (53200A.pdf) | Data Sheet | EN | 1013,1 КБ |
|
