Серия Keysight HD3
Серия HD3 переносит передовые возможности Keysight из области высокопроизводительных осциллографов на массовый уровень, делая точные измерения доступными в портативном формате с полосой пропускания от 200 МГц до 1 ГГц. Используя специализированные аппаратные технологии из серии UXR, осциллографы HD3 обеспечивают впечатляющее качество сигнала: 14-битный АЦП даёт в четыре раза более высокую вертикальную точность и вдвое меньший уровень шума по сравнению с другими 12-битными приборами. В сочетании с высокой скоростью обновления форм сигналов, цифровым триггером и глубокой памятью серия HD3 позволяет фиксировать малые сигналы с высокой вертикальной разрешающей способностью.

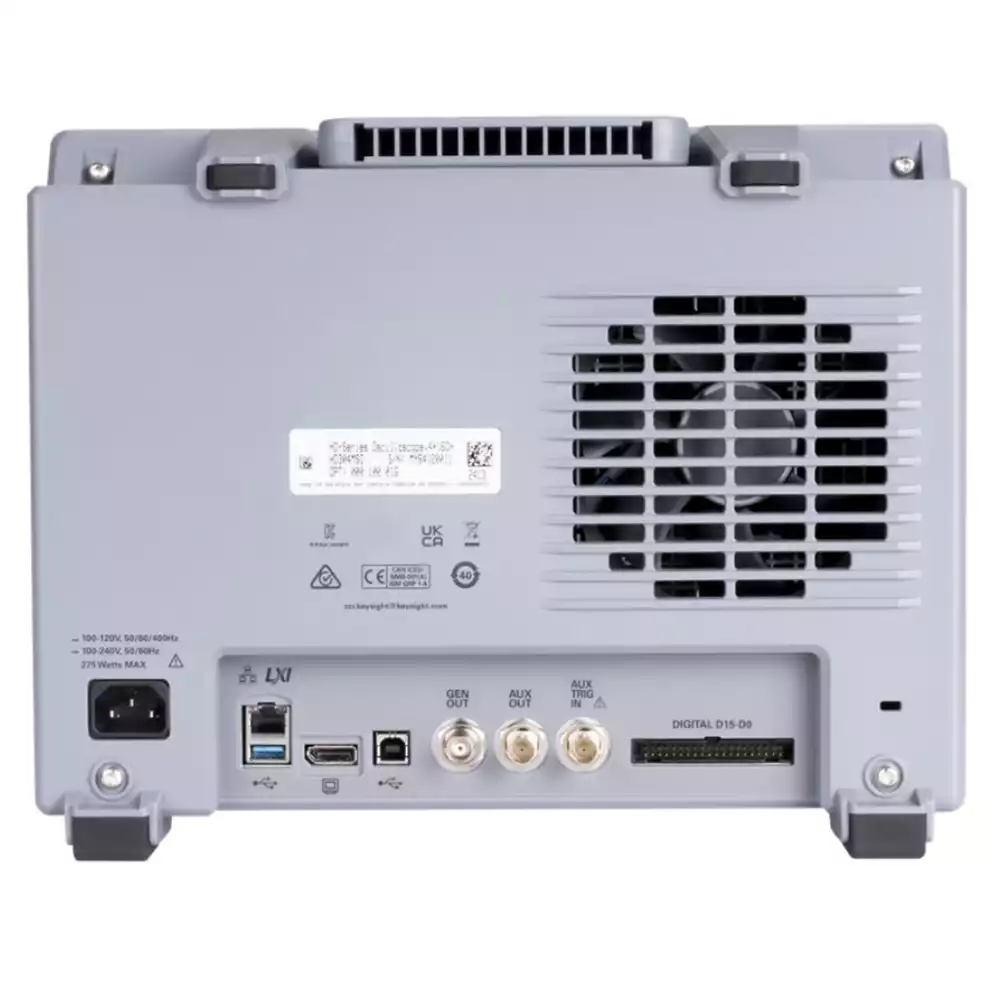

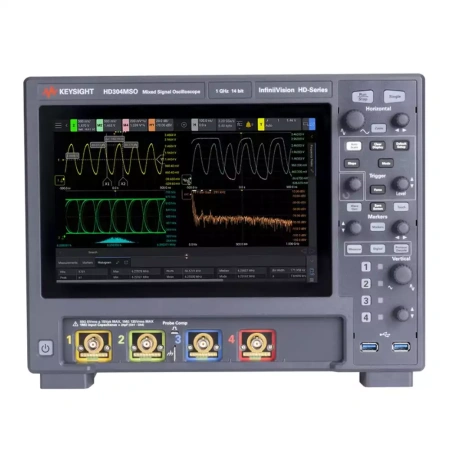

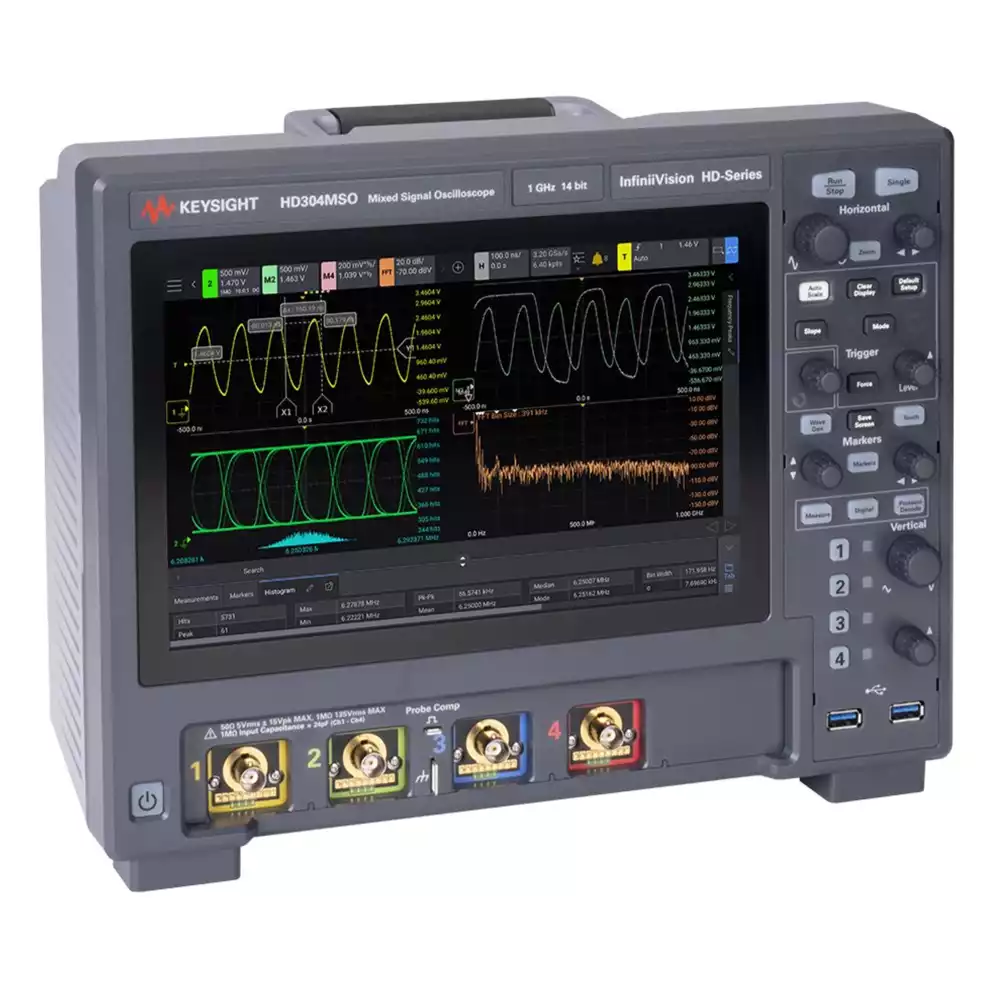

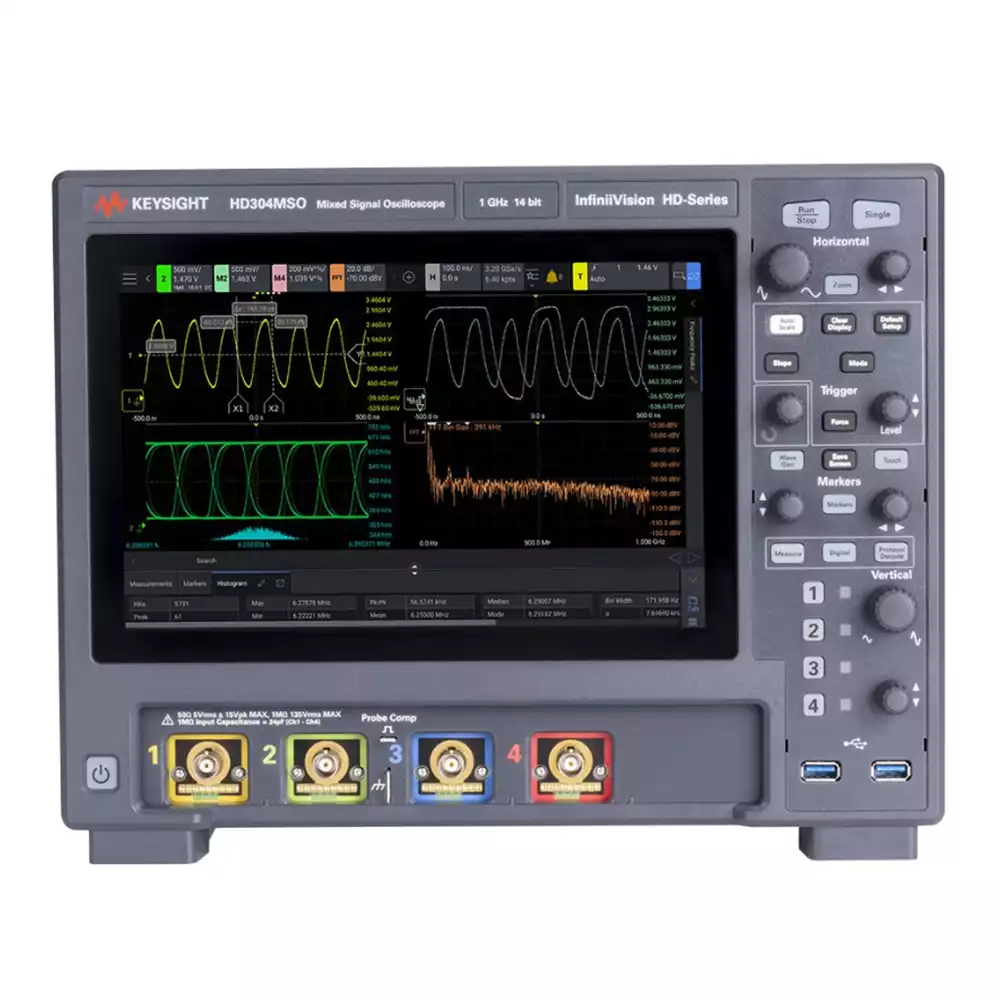

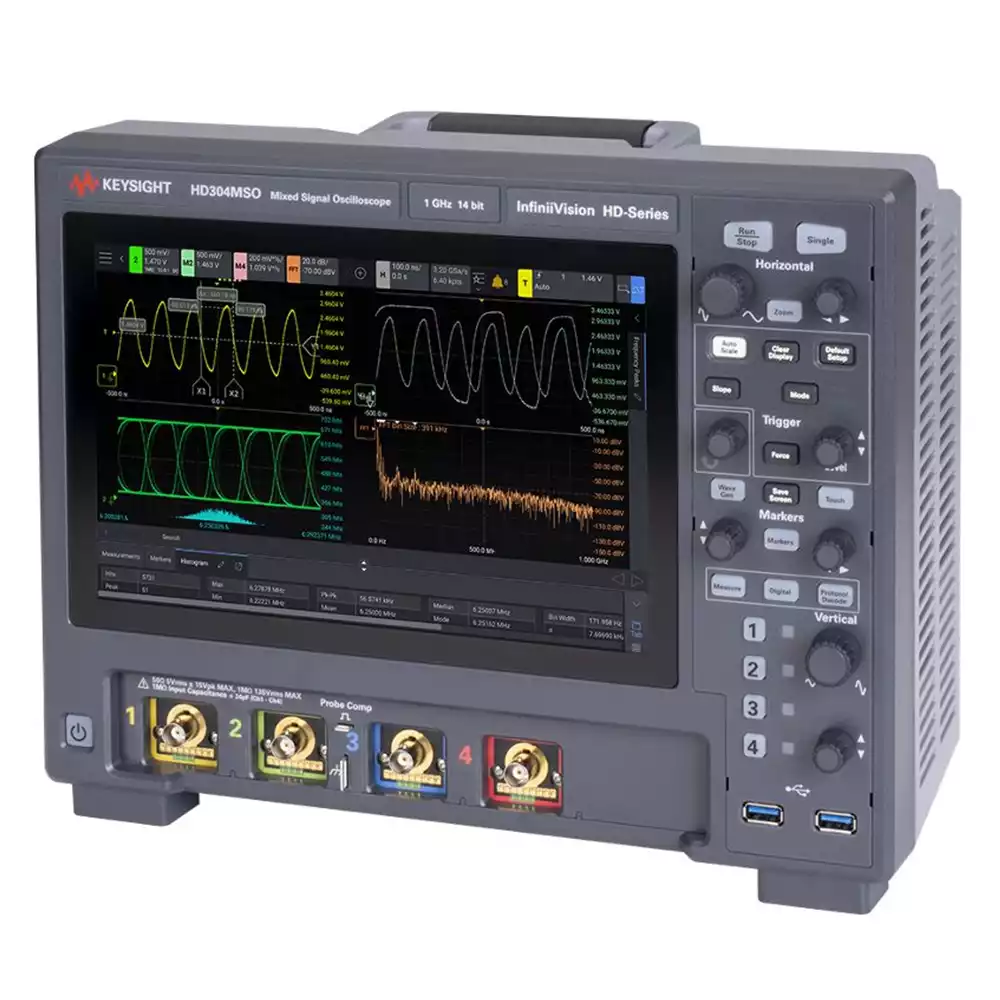

Keysight InfiniiVision HD3 Series – портативная точность нового поколения
Увидьте то, что раньше оставалось незаметным с осциллографами HD3. Новая серия создана на базе высокопроизводительных технологий осциллографов Keysight UXR и теперь обеспечивает лабораторную точность в гораздо более портативном форм-факторе.
Абсолютно новая архитектура HD3 (включая пользовательский 14-битный АЦП и малошумный входной тракт) позволяет анализировать все сигналы вашей разработки с высокой вертикальной точностью. Это гарантирует максимально корректные измерения и наиболее реалистичное отображение сигналов внутри устройства.
Точность можно повысить ещё больше — до 16 бит разрешения (в 5 раз лучше), используя встроенные полосовые фильтры для каждого канала. Нужно задействовать полную полосу пропускания до 1 ГГц? Даже на максимальной полосе обеспечивается крайне высокая точность, с возможностью масштабирования до 100 мкВ/дел.
Keysight InfiniiVision HD3 Series – индивидуальная технология для высокой точности
Увидьте то, что раньше оставалось незаметным благодаря применению специализированных компонентов, разработанных специально для осциллографических измерений. Команда R&D Keysight спроектировала новый 14-битный АЦП, совершенно новый ASIC, вспомогательные элементы и полностью новую архитектуру прохождения сигнала. Поскольку Keysight разрабатывает компоненты самостоятельно, а не использует стандартные решения, аппаратная часть работает быстрее и эффективнее, ведь она оптимизирована именно для осциллографов.
- Глубокая память: выделенные микросхемы памяти для каждого канала (100 Mpts), без мультиплексирования. Все четыре канала могут работать одновременно с максимальной глубиной памяти и частотой дискретизации.
- Новый ASIC MegaZoom 5: аппаратная реализация функций zone trigger, декодирования последовательных шин и тестирования по маске.
- Новая архитектура: оптимизированный тракт сигнала для скорости и эффективности.
- Специализированное ПО: Fault Hunter – приложение для поиска сбоев, позволяющее автоматически выявлять глитчи или ошибки в сигнале.
|
Полоса пропускания
|
200 МГц |
|
Число аналоговых каналов
|
2 |
|
Число цифровых каналов
|
16 |
|
Максимальная частота дискретизации
|
3,2 Гвыб/с |
|
Глубина памяти
|
20 Мвыб |
|
Сегментированная память
|
Стандартно |
|
Разрядность АЦП, бит
|
14 |
|
Размер экрана, дюйм
|
10,1 |
|
Тип
|
Настольный |
|
Встроенные приборы
|
Генератор сигналов |
|
Интерфейсы ввода-вывода
|
LAN, USB 3.0 |
|
Погрешность временной шкалы, ppm
|
1,6 |
|
Входная емкость
|
1 МОм |
|
Максимальное входное напряжение, В
|
190 |
|
Операционная система
|
Встроенная |
|
Испытание на соответствие маски
|
Да |
|
Скорость обновления сигналов
|
1 300 000 осциллограмм/с |
|
Встроенные обучающие сигналы
|
Стандартно |
|
Математические функции
|
Сложение, Вычитание, Умножение, Деление, БПФ (амплитуда и фаза), Фильтр нижних частот |
|
Габаритные размеры (Ш х В х Г) мм
|
335 x 262 x 168 |
|
Масса, кг
|
5.25 |
Основные функции
- Полоса пропускания от 200 МГц до 1 ГГц и четыре аналоговых канала.
- Увеличение вертикального разрешения в 4 раза благодаря 14-битному АЦП (по сравнению с 12-битным).
- Удобный просмотр и анализ сигналов на 10,1-дюймовом ёмкостном сенсорном экране.
- Возможность наблюдать мелкие сигналы благодаря уровню шума 50 µVRMS.
- Изоляция сигналов за секунды с помощью эксклюзивного zone trigger.
- Более детальное отображение сигналов благодаря скорости обновления 1,3 млн форм сигналов/с без компромиссов.
- Преимущества новой специализированной технологии, оптимизированной для осциллографических измерений.
- Захват большего объёма данных благодаря глубине памяти до 100 Mpts.
- Новый пользовательский интерфейс с расширенными возможностями, включая разделённые сетки и опции ограничения полосы пропускания.
- Расширение функциональности за счёт полной модернизации: добавление полосы пропускания, системных обновлений и приложений в любое время.
Обзор технических характеристик серии HD3
| Параметр | HD302MSO | HD304MSO |
|---|---|---|
| Полоса пропускания (-3 дБ) | 200 МГц | 200 МГц |
| Время нарастания (10–90%) | ≤ 3.5 нс | ≤ 3.5 нс |
| Входные каналы (Аналоговые) | 2 | 4 |
| Входные каналы (Цифровые) | 16 | 16 |
Аналоговые каналы вертикальной системы
| Ограничения полосы пропускания | 20, 40, 50, 100, 200, 350 МГц (выбираемые), на канал 5, 10, 20, 40, 50, 100, 200, 350 МГц (выбираемые), глобально |
| Связь по входу | АС, DC |
| Входное сопротивление | 50 Ом ± 1,5%2 1 МОм ± 1% || ~24 пФ |
| Диапазон чувствительности по входу | 50 Ом: от 1 мВ/дел до 1 В/дел 1 МОм: от 500 мкВ/дел до 10 В/дел |
| Вертикальное разрешение | 14 бит (16 бит с ограничением полосы) |
| Максимальное входное напряжение |
1 МОм: 135 В (ср. кв.), 190 В (пик). Снижение на 20 дБ/декаду от 250 кГц до 10 МГц. Выше 10 МГц: 5 В (ср. кв.) 50 Ом: ≤ 104 мВ/дел: ±1,5 В (пик) > 104 мВ/дел: 5 В (ср. кв.), 15 В (пик) |
| DC-точность усиления по вертикали | ±1,5% полной шкалы3 |
| Точность измерения напряжения (DC) |
Двойной курсор: ± {точность усиления по DC} + 0,16% полной шкалы1 Одиночный курсор: ± {точность усиления по DC} + (точность смещения) + 0,08% полной шкалы |
| Точность смещения по вертикали (DC) | ±0,1 деления ± 1 мВ ± 1,5% установленного смещения |
| Изоляция между каналами | >100:1 от DC до максимально заданной полосы модели (измерено при одинаковых В/дел и связи каналов) |
| Диапазон смещения |
50 Ом: 100 мкВ/дел до 100 мВ/дел: ±1,5 В >100 мВ/дел до 1 В/дел: ±5 В 1 МОм: 100 мкВ/дел до 100 мВ/дел: ±1,5 В >100 мВ/дел до 1 В/дел: ±15 В >1 В/дел до 10 В/дел: ±150 В |
| Плотность шума |
Измерено при 10 МГц, полоса 1 МГц и 15 кГц ПШ Диапазон (дБм): Плотность шума (дБм/Гц) –1 дБм: –126,8 дБм/Гц 0 дБм: –141,5 дБм/Гц +6 дБм: –133,1 дБм/Гц |
| Динамический диапазон сигнал/шум | 96 дБ (0 дБм, входной сигнал 100 МГц, диапазон 80 мВ/дел, 100 МГц ЦЧ, 50 МГц полоса, ПШ 15 кГц, выход ЦЧ ±15 МГц) |
| Динамический диапазон без побочных составляющих (БПС) | 79 дБ (0 дБм, входной сигнал 100 МГц, диапазон 80 мВ/дел, 500 МГц полоса, 300 МГц ЦЧ, ПШ 150 кГц) |
| Точность амплитуды | ±0,3 дБ (от 0 до 1 ГГц) |
| Отклонение линейной фазы | 10° (0 до 1 ГГц) |
Аналоговые каналы вертикальной системы (цифровые входы)
| Цифровые входные каналы | 16 цифровых (D0–D15). Под 1: D3–D0, Под 2: D7–D4, Под 3: D11–D8, Под 4: D15–D12 |
| Пороги | Порог на каждый под |
| Выбор порогов | ТТЛ (+1,4 В), 5 В КМОП (+2,5 В), ЭСЛ (–1,3 В), пользовательский (выбирается для пода) |
| Диапазон пользовательских порогов | ±8,0 В с шагом 10 мВ |
| Максимальное входное напряжение | ±40 В (пик) |
| Точность порога1 | ± (100 мВ + 3% установленного порога) |
| Максимальный динамический диапазон входа | ±10 В относительно порога |
| Минимальная амплитуда сигнала | 500 мВ пик-пик |
| Входное сопротивление | 100 кОм ± 2% на конце щупа |
| Входная ёмкость | ~8 пФ |
| Вертикальное разрешение | 1 бит |
- 1 Обозначает гарантированные характеристики, все остальные являются типовыми. Характеристики действительны после 30-минутного прогрева и при изменении температуры в пределах ±10 °C от температуры калибровки прошивки.
- 2 Действительно для входного напряжения в пределах ±8 делений от настройки смещения.
- 3 Полная шкала определяется как 8 вертикальных делений. Диапазоны 100 мкВ/дел и 1 мВ/дел являются увеличением настройки 2 мВ/дел. Для расчёта вертикальной точности используйте полную шкалу 16 мВ для диапазонов 500 мкВ/дел и 1 мВ/дел.
Комплектация
- Осциллограф Keysight InfiniiVision HD3 Series с четырьмя аналоговыми каналами.
- Набор из четырёх пассивных пробников на 500 МГц.
- Программное обеспечение Fault Hunter.
- Анализ частотной характеристики (FRA).
- Функция zone trigger.
- Сегментированная память.
- Лицензия MSO (совместима с кабелями MSO серий 3000A/T/G и 4000A/G X-Series).
- Тестирование по маске.
- Гистограммы форм сигналов и измерений, а также быстрый БПФ (FFT).
- Техническая поддержка KeysightCare.
- Трёхлетняя заводская гарантия.
- Сетевой кабель, интерфейс и накладка на переднюю панель в локализованном исполнении.
| Наименование | Категория | Язык | Размер файла | Скачать |
| Осциллографы смешанных сигналов HD3 Series (InfiniiVision HD3 Series Oscilloscopes.pdf) | Data Sheet | EN | 1,5 МБ |
|
