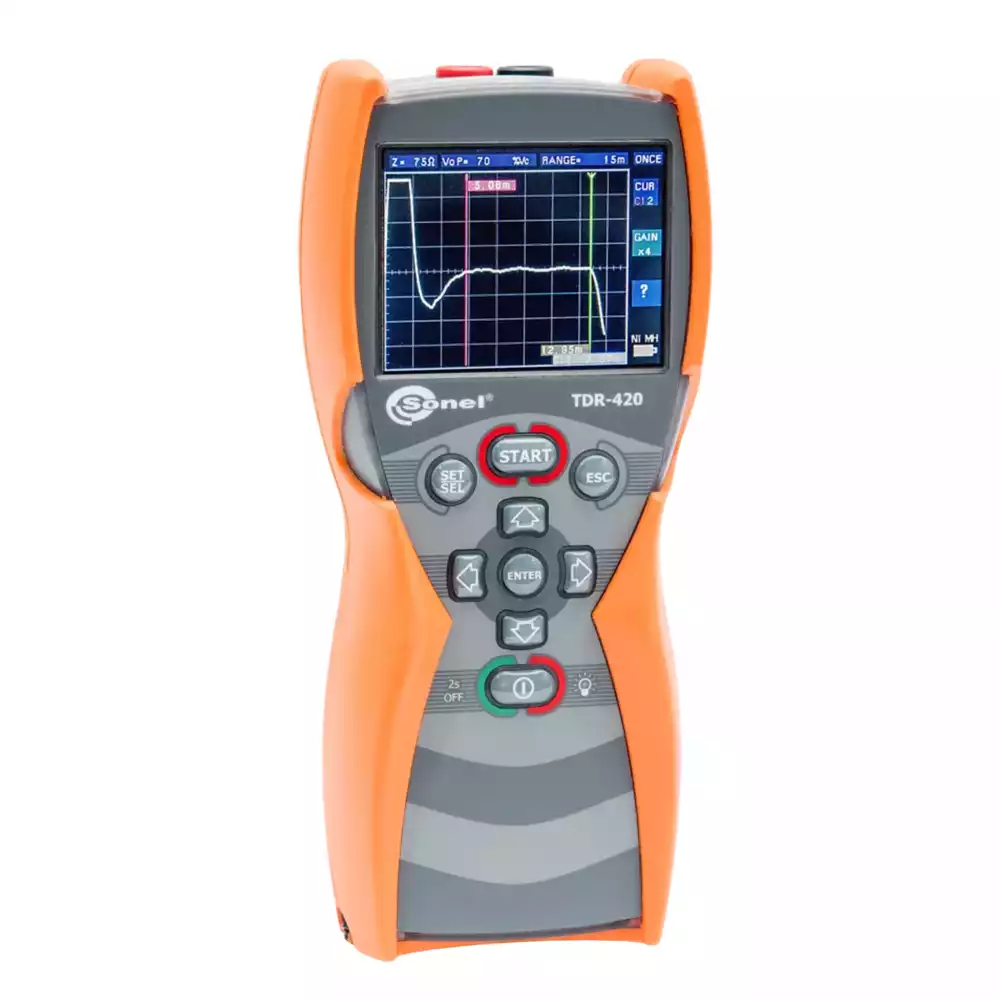

Рефлектометр TDR-420 является удобным в работе цифровым импульсным локализатором, предназначенным для идентификации и локализации повреждений в:
- Силовых электрических кабелях
- Телекоммуникационных кабелях
- Кабелях электросвязи
Устройство позволяет измерить длину кабеля и определить расстояние до повреждения в диапазоне от 4 м до 6000 м практически для любого типа кабеля с металлическими жилами (например, медными или алюминиевыми). Самый короткий измерительный диапазон достигает 7 метров при длине мертвой зоны 0,6 метра.

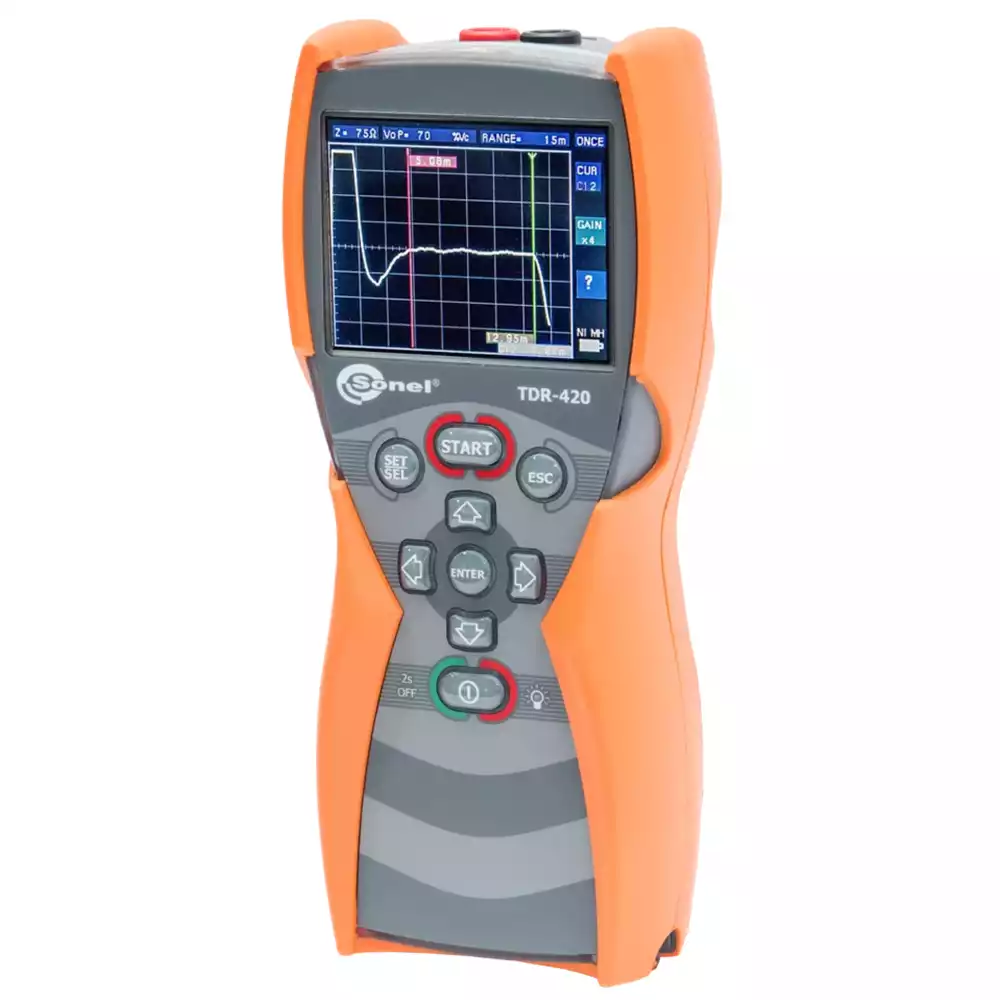

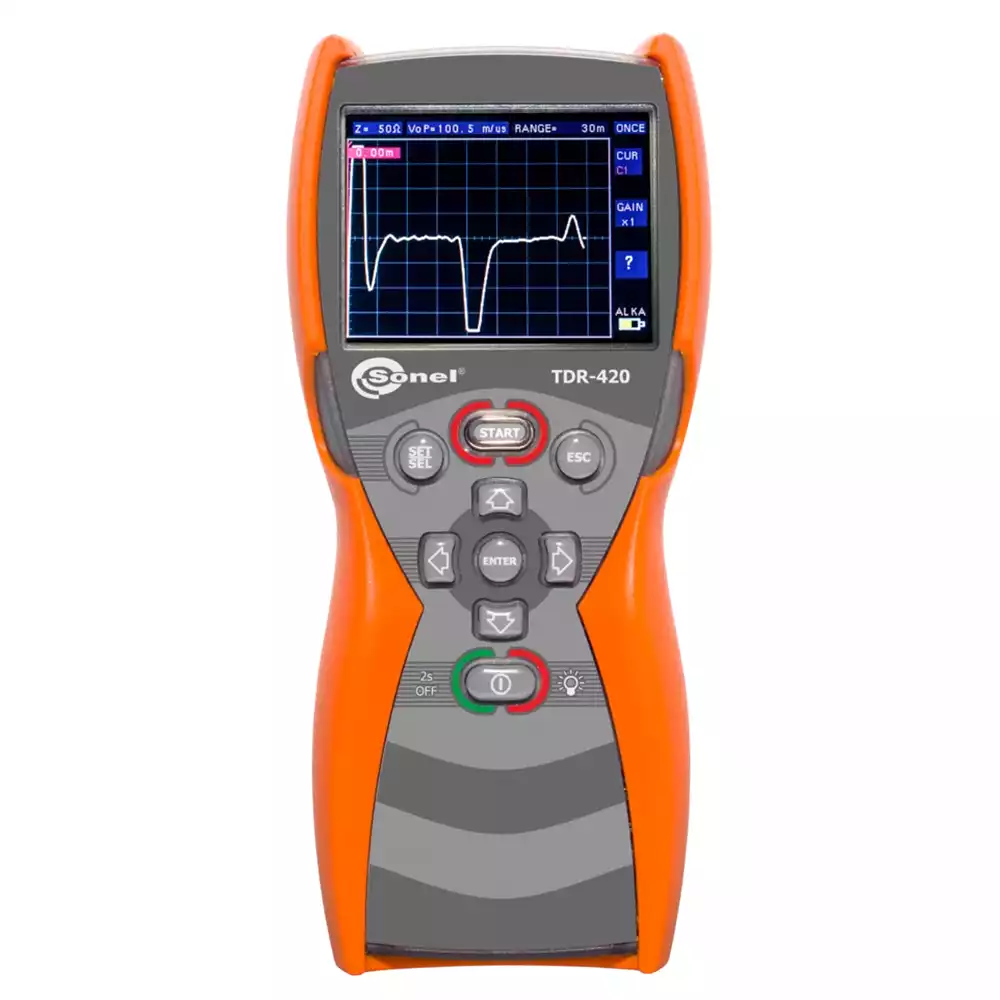

TDR-420 показывает изображение кабеля в виде рефлектограммы, т. е. графика, аналогичного процессу на экране осциллографа. Рефлектограмма отображается на жидкокристаллическом дисплее с разрешением 320 x 240 пикселей. Расстояние до характерных элементов – мест разрыва – считывается с экрана при установке подвижного курсора в эти места.
Рефлектометр TDR-420 имеет функцию согласования выходного сопротивления с волновым сопротивлением Z, благодаря чему сглаживается эффект первоначальных отражений отображаемого сигнала (уменьшение мертвой зоны). Это позволяет обнаруживать места повреждения на небольшом расстоянии от места подключения прибора.
|
Питание
|
LR6 (АА) – 4 шт., HR6 (АА) – 4 шт. |
|
Дисплей
|
320 × 240 |
|
Класс защиты
|
IP67 |
|
Масса, кг
|
0,487 |
|
Габаритные размеры, мм
|
221 × 102 × 62 |
Особенности продукта
- Определение места повреждения в силовых и телекоммуникационных кабелях
- Два независимых курсора для указания двух мест повреждения и расстояния между ними
- Определение места повреждения в коаксиальных кабелях
- Определение места повреждения в кабельной инфраструктуре
- Обнаружение обрывов, коротких замыканий, повреждений, вызванных влагой, и других изменений импеданса кабеля
- Графическое отображение повреждений кабеля с указанием расстояния до места повреждения на дисплее
Применение
Рефлектометр во временной области TDR-420 предназначен для определения мест повреждений в металлических проводах. Данное устройство разработано для:
- Оптовых продавцов электрооборудования и кабельной продукции
- Электромонтажных компаний
- Персонала по техническому обслуживанию на производственных предприятиях
- Персонала зданий
| Технические характеристики | |
|---|---|
| Диапазон рабочих температур | -20 … +70 °C |
| Диапазон температур при хранении | -30 … +80 °C |
| Степень защиты (ГОСТ 14254-2015 / IEC 60529:2013) | IP67 |
| Размеры | 221 × 102 × 62 мм |
| Масса (с батареями) | 487 г |
| Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000 |
| Выбор диапазона измерения | Ручной |
| Минимальная длина кабеля | 4 м |
| Точность измерения | 1 % выбранного диапазона * |
| Разрешение измерения | Приблизительно 1 % выбранного диапазона |
| Скорость распространения VoP | 15,0 … 148,5 м/мкс или 10 … 99 % Vc |
| Волновое сопротивление кабеля | 25, 50, 75, 100, 120 Ом (выбор) |
| Разрешение ЖК-дисплея | 320 × 240 |
| Подсветка ЖК-дисплея | Электролюминесцентная |
| Генератор тонального сигнала | Осциллирующий 810 – 1110 Гц |
| Длительность выходного импульса | 3 нс до 3 мкс в зависимости от диапазона |
| Амплитуда выходного импульса | +5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом |
| Частота генерации импульса | До 3 сканирований в секунду или один импульс (ONCE) |
| Питание измерителя | Элемент питания LR6 (АА) – 4 шт. - Элемент питания HR6 (АА) – 4 шт. |
| Срок службы батареи | Не менее 8 часов непрерывного сканирования |
| Индикация разряда элементов питания | Индикатор состояния заряда батареи на дисплее |
| Автоматическое отключение | 1, 3, 5, 10, 15 мин (отключаемая функция) |
* Точность измерения порядка ±1 % при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.

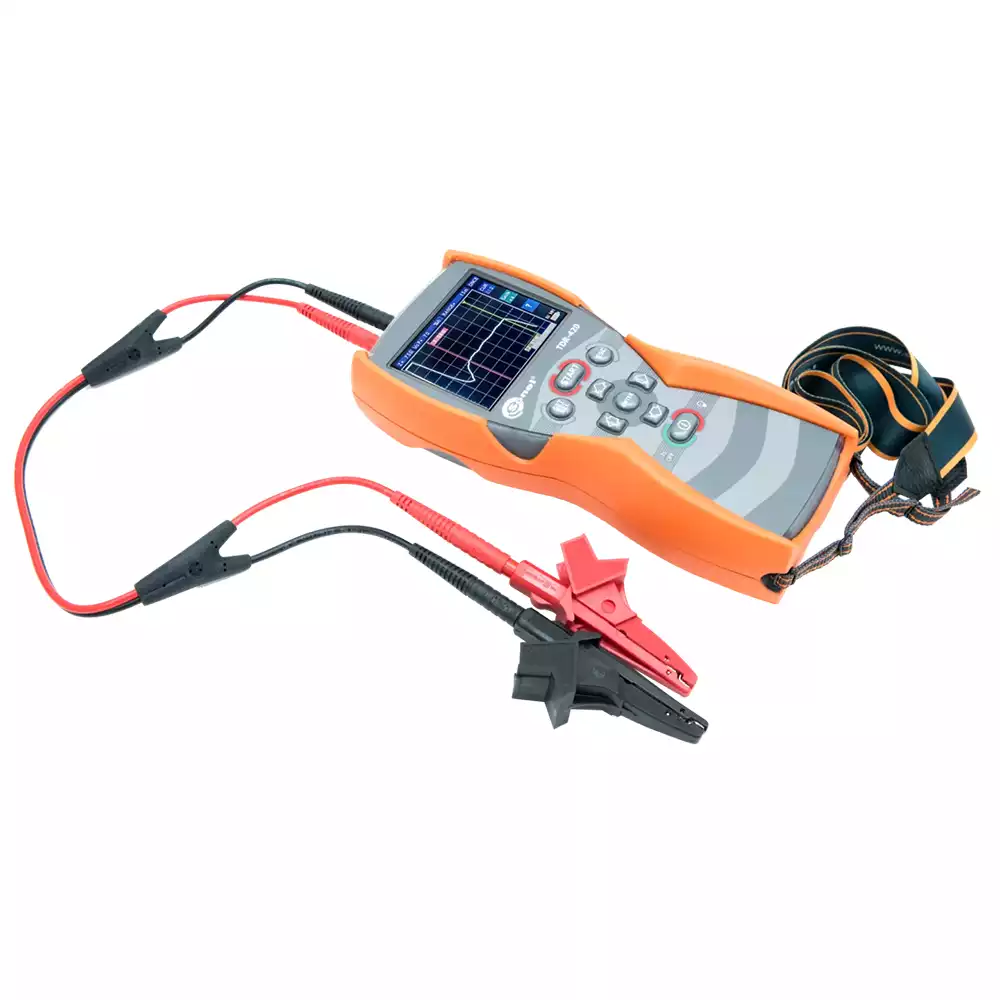

Стандартная комплектация:
| Описание | Количество | Артикул |
|---|---|---|
| Двухпроводный соединительный кабель 0,6 м | 1 | WAPRZ0X6DZBB |
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
| Ремень для переноски прибора M1 | 1 | WAPOZSZE4 |
| Футляр M6 | 1 | WAFUTM6RU |
Дополнительная комплектация:
| Описание | Артикул |
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Все аксессуары | - |
