Артикул:
M192
M192 — программируемая электронная нагрузка с фиксированными значениями сопротивлений в диапазоне от 15 до 4700 Ом. Подходит для тестирования источников питания и электронных компонентов с возможностью управления по интерфейсу RS-232.
По запросу
Варианты цен
По запросу
Много
Нашли дешевле?
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

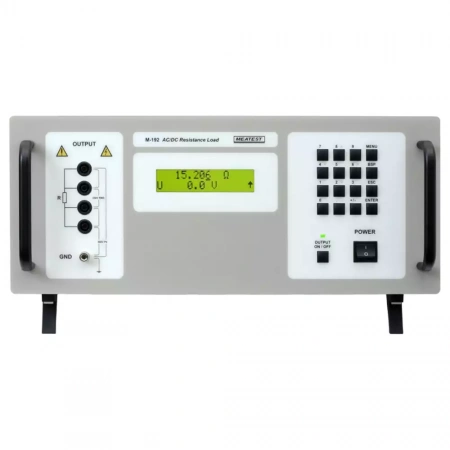

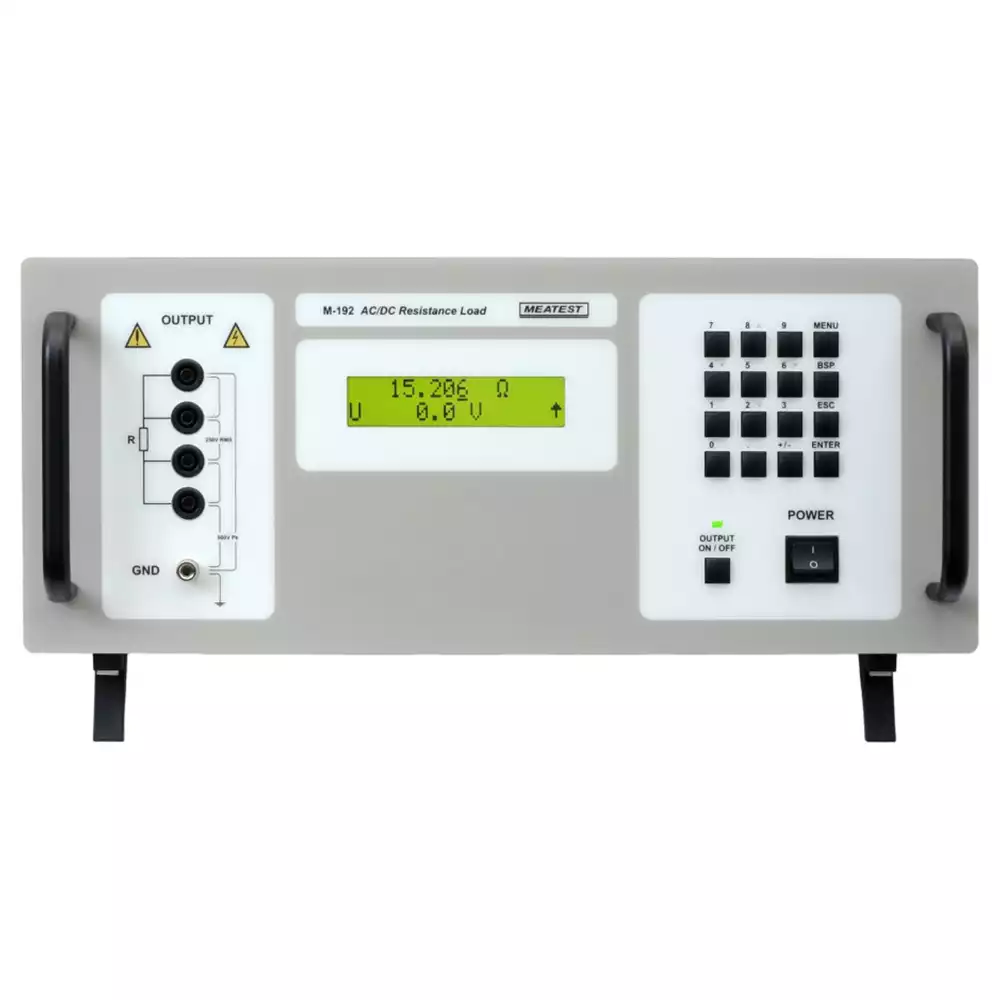

M192 – Нагрузка электронная программируемая, 15 Ом–4.7 кОм
Электронная нагрузка до 3 000 Вт. Диапазон сопротивлений от 15 Ом до 4,7 кОм. Предназначена для тестирования источников питания и трансформаторов. Интерфейс RS-232 или GPIB. Погрешность: 0,1%.
- Диапазон сопротивлений 15 Ом…300 кОм
- Максимальная нагрузка 3 кВт, максимальное напряжение 250 Вэфф
- Погрешность 0,1%
- Диапазон частот 0 Гц…10 кГц
- Температурный коэффициент < 0.001/°C
- 2-, 4-полюсная схема подключения
- Интерфейс RS-232 (опция — GPIB)
Прибор M-192 представляет собой точную мощную нагрузку с регулируемым сопротивлением от 15,000 Ом до 300 кОм. Нагрузку можно использовать при сопротивлении до 3000 Ом и напряжении до 250 Вэфф Диапазон частот — от постоянного тока до 10 кГц. Нагрузка устроена как набор мощных резистивных сегментов, переключаемых посредством реле. Нагрузка хорошо подходит для применения в автоматических испытательных системах. В стандартной комплектации прибор оборудован интерфейсом RS-232, а в качестве опции может комплектоваться интерфейсом GPIB (IEEE488).
Нагрузка выпускается в двух версиях:
- Базовая версия M-192 с 60 фиксированными значениями сопротивления в диапазоне от 15 до 4700 Ом.
- Полная версия M-192A с непрерывным диапазоном сопротивлений от 15,000 Ом до 300 кОм и встроенным вольтметром.
|
Интерфейсы ввода/вывода
|
GPIB, RS-232 |
|
Питание
|
230 В, 60 Гц |
|
Масса, кг
|
15 |
|
Габаритные размеры, мм
|
430 x 190 x 500 |
Технические характеристики
| Диапазон сопротивлений | 15…4700 Ом (M-192) | 15 000 Ом…300 кОм (M-192A) |
| Разрешение | Фиксированные значения (M-192) | 1 Ом…1 кОм (M-192A) |
| Температурный коэффициент | < 0.01 %/°C |
| Максимальная рассеиваемая мощность | 3000 Вт |
| Максимальное напряжение | 250 Вэфф |
| Встроенный вольтметр (только M-192A) | Диапазон 300 В, разрешение 0,1 В |
| Схема подключения | 2-, 4-проводная |
| Дистанционное управление | RS232 (опция — IEEE488) |
| Размеры | 430 × 190 × 500 мм (Ш × В × Г) |
| Масса | 15 кг |
Погрешность сопротивления (в версии M-192 — только до 4700 Ом)
| Диапазон | Пост. ток…120 Гц | 120 Гц…1 кГц | 1…10 кГц |
|---|---|---|---|
| 15,000…99,999 Ом | 0.1 % + 30 мОм | 0.2 % + 30 мОм | 0.2 % + 30 мОм |
| 100,00 Ом…3,000 кОм | 0.1 % | 0.2 % | 0.2 % |
| 3,001…30,00 кОм | 0.2 % | 0.2 % | 2 % |
| 30,1…100,0 кОм | 0.3 % | 0.2 % | — |
| 101…300 кОм | 0.5 % | 2 % | — |
Погрешность вольтметра (только M-192A)
| Диапазон | Пост. ток | Перем. ток |
|---|---|---|
| 1,0…299,9 В | 0.1 % + 0.2 В | 0.2 % + 0.2 В |
Комплектация
| Сетевой шнур | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Протокол испытаний | 1 шт. |
Опции (заказываются отдельно)
| Кабель GPIB (IEEE488) | IEEE488/IEEE488, 2 м |
Модификации
| Версии | M192-V0000 — 15…4700 Ом, 60 фиксированных значений, RS-232 |
| M192A-V0000 — 15…300000 Ом, вольтметр, RS-232 | |
| Интерфейс | M192-V0xxx — RS-232 |
| M192-V2xxx — GPIB (IEEE488) | |
| Корпус | M192-Vxx0x — настольная версия |
| M192-Vxx1x — модуль для монтажа в 19-дюймовой стойке, 3HE |
| Наименование | Категория | Язык | Размер файла | Скачать |
| M192 – Нагрузка электронная программируемая (m192m.pdf) | Руководство пользователя | EN | 777 КБ |
|
