Артикул:
WMGBMPI530

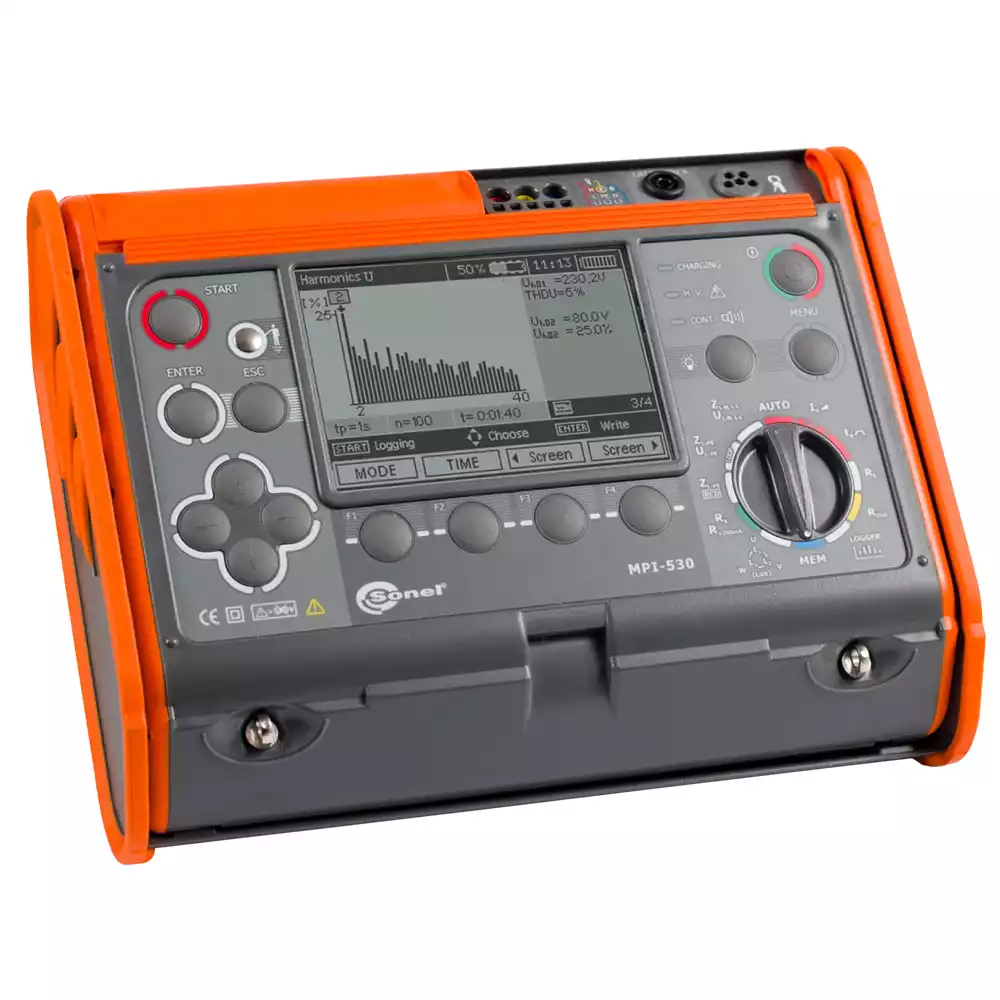

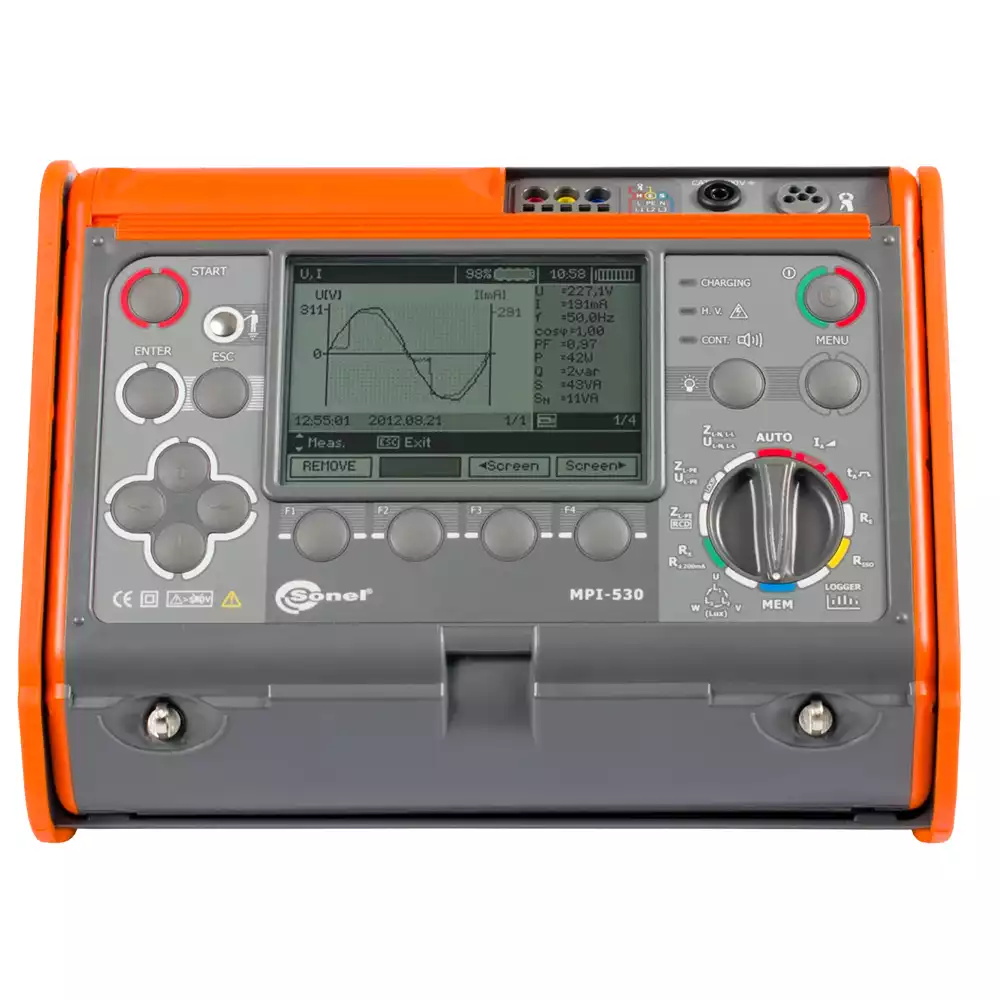

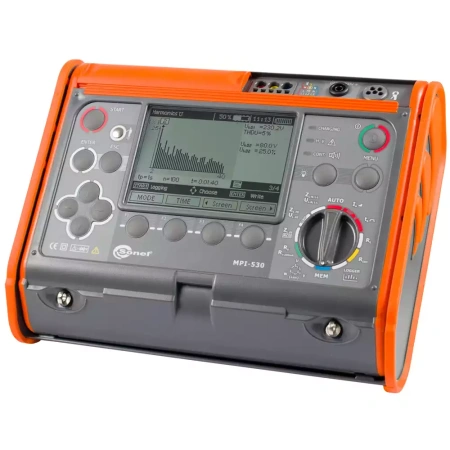

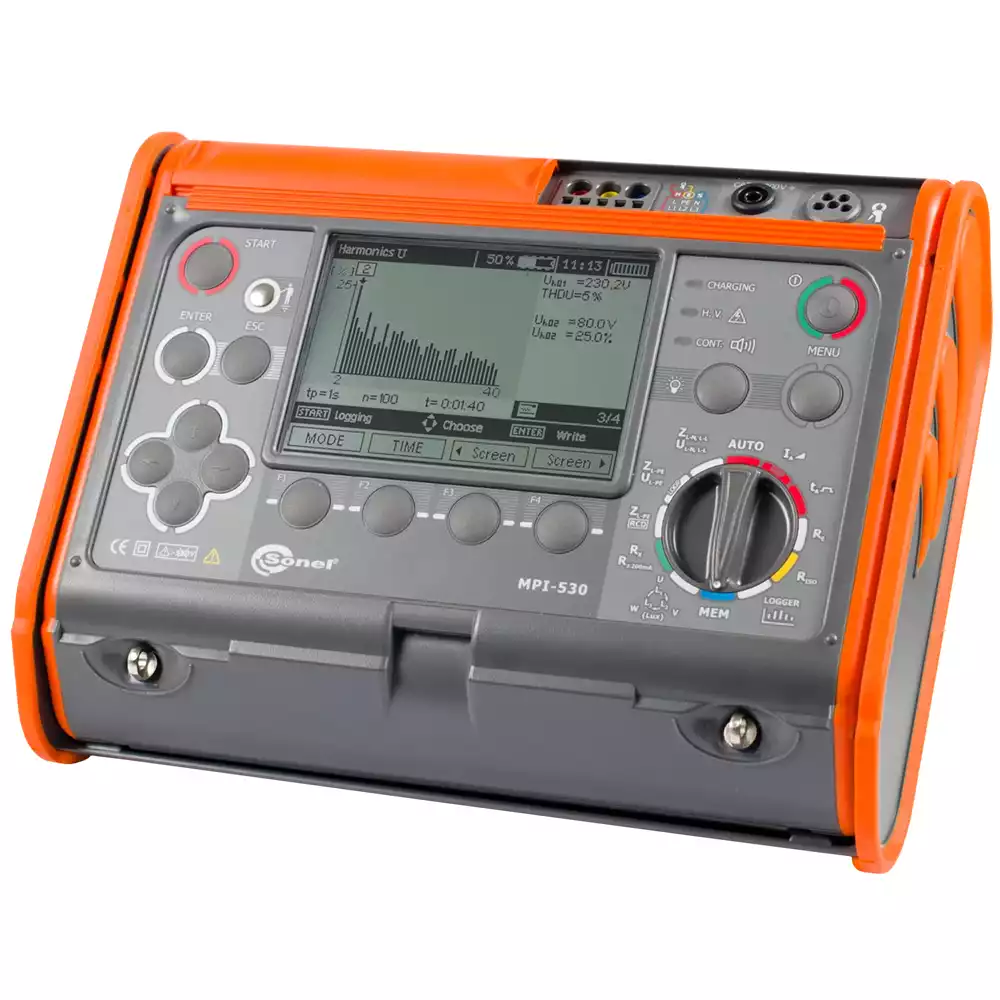

Sonel MPI-530 – это многофункциональный тестер электроустановок, который объединяет возможности нескольких измерительных приборов в одном устройстве. Он позволяет выполнять все основные проверки безопасности и параметров электросетей в соответствии с международными стандартами, обеспечивая высокую точность и надежность измерений.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Профессиональный и универсальный
Многофункциональный измеритель параметров электроустановок Sonel MPI-530 предназначен для точных измерений и создан в соответствии с требованиями стандарта EN 61557. Прибор позволяет выполнять все измерения, связанные с защитой от поражения электрическим током, описанные в стандарте HD 60364-6.
Особенностью модели Sonel MPI-530 являются расширенные функции измерения заземления — дополнительные методы с клещами и измерение удельного сопротивления грунта. С использованием дополнительного адаптера AutoISO-1000C можно выполнять автоматическое измерение сопротивления изоляции в розетках и для 3-, 4- и 5-жильных кабелей.

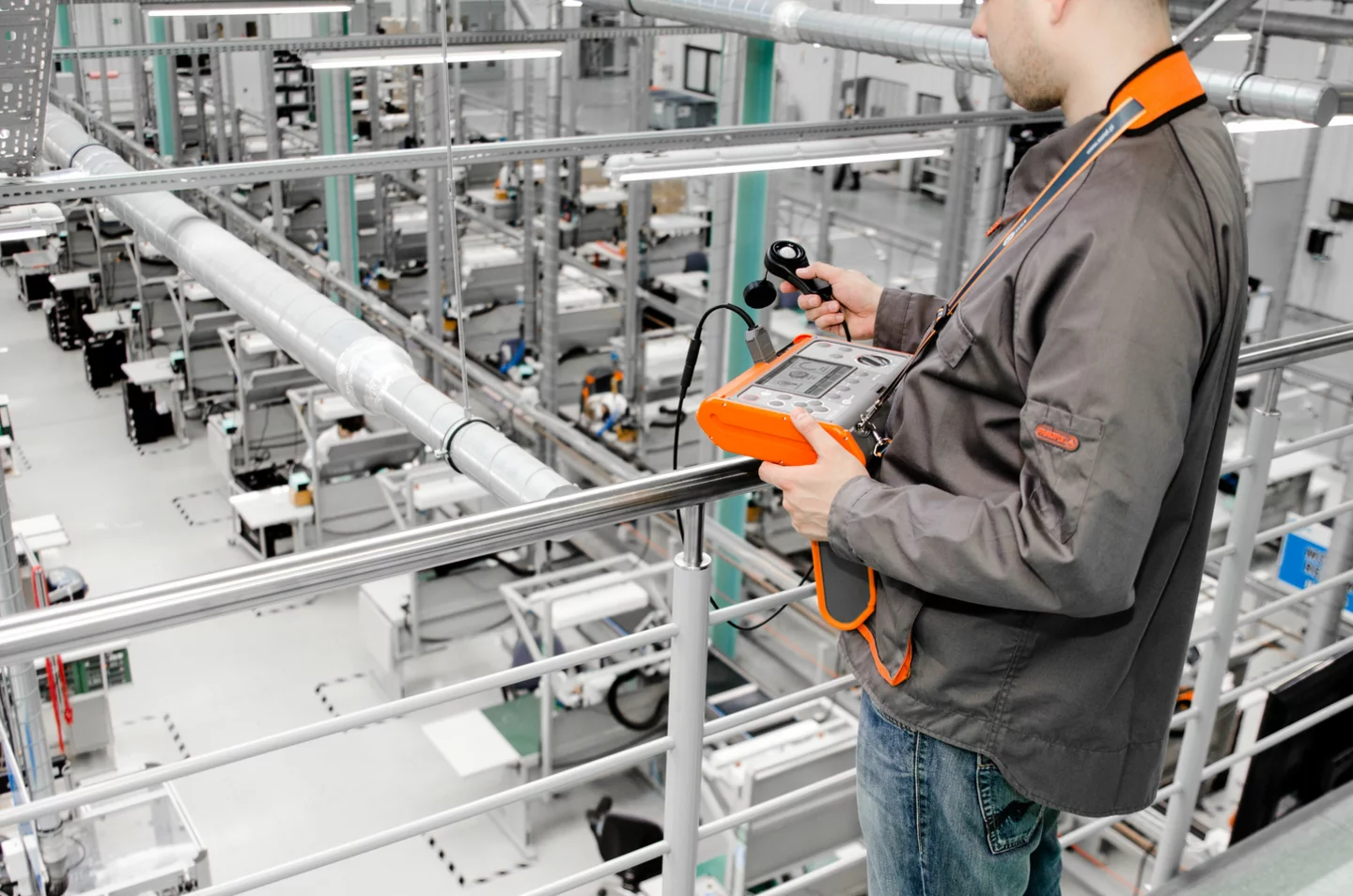

С помощью MPI-530 можно также проверять освещённость (требуется внешний датчик). Прибор способен регистрировать и анализировать параметры сети, включая гармоники до 40-го порядка. Дополнительным преимуществом является прочный корпус с защитой IP54, защищающий прибор от механических повреждений, пыли и брызг.
Структура памяти
Память имеет древовидную структуру с возможностью хранения десятков тысяч результатов в иерархии КЛИЕНТ-ОБЪЕКТ-ОБЪЕКТНАЯ ЕДИНИЦА-ТОЧКА ИЗМЕРЕНИЯ. Это облегчает создание протокола испытаний. Ввод данных упрощается благодаря клавиатуре QWERTY и встроенному Bluetooth-модулю.
Встроенная система помощи
Прибор оснащён встроенными экранами-подсказками с диаграммами измерений. Это позволяет быстро проверить правильность подключения прибора в зависимости от типа выполняемого измерения.
Повышенная устойчивость к условиям окружающей среды
Прочный корпус с защитой IP54 обеспечивает устойчивость к пыли, влаге и механическим повреждениям. Специальная крышка защищает экран и облегчает транспортировку прибора.
Связь и программное обеспечение
Передача данных осуществляется через USB-порт или Bluetooth. Для формирования отчётов используется ПО Sonel Reports PLUS. Для сохранения данных в простых форматах и печати доступно бесплатное ПО Sonel Reader.
|
Дисплей
|
Графический LCD |
|
Класс защиты
|
IP54 |
|
Интерфейсы с ПК
|
USB, Bluetooth |
|
Регистратор параметров сети
|
Однофазный |
|
Измерение сопротивления изоляции
|
Да |
|
Установка пределов для каждой функции
|
Да |
|
Масса, кг
|
2,2 |
|
Габаритные размеры, мм
|
288 × 223 × 75 |
Основные функции
- Измерение импеданса петли короткого замыкания (в том числе в цепях с УЗО)
- Проверка параметров УЗО
- Измерение сопротивления изоляции

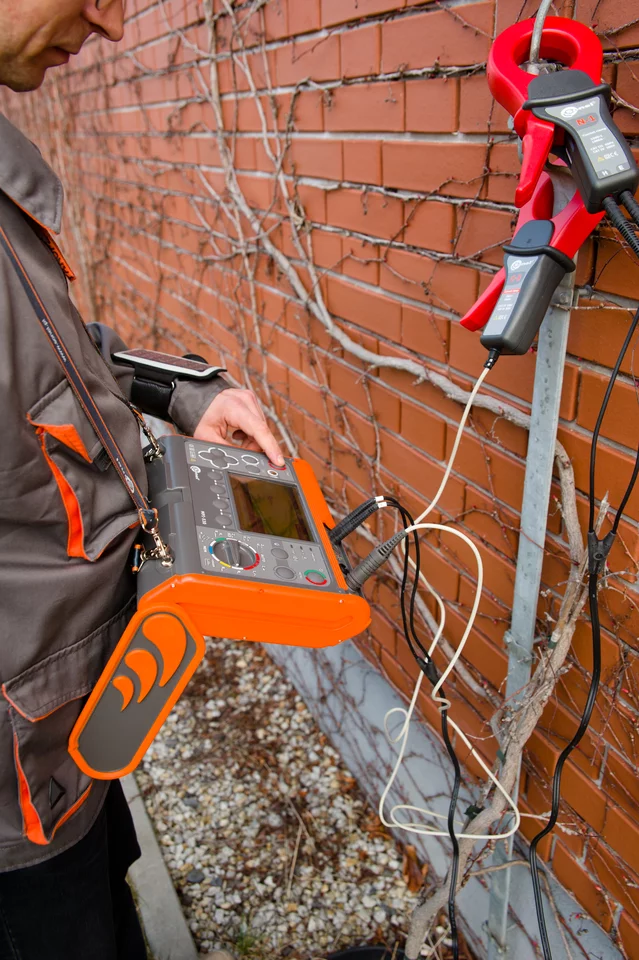

- Измерение сопротивления заземления (4 метода + измерение удельного сопротивления грунта)
- Измерение целостности защитных и уравнительных соединений
- Измерение освещённости
- Проверка чередования фаз
- Определение направления вращения двигателя
Измерение параметров качества электроэнергии (50/60 Гц)
- Напряжение L1 — средние значения до 500 В
- Ток L1 — средние значения, измерение до 3 кА (в зависимости от используемых клещей)
- Частота в диапазоне 40–70 Гц
- Активная (P), реактивная (Q) и полная (S) мощность
- Коэффициент мощности (PF), cosφ
- Гармоники напряжения и тока до 40-го порядка
- Общие коэффициенты гармонических искажений (THD) для тока и напряжения
Контроль электрической безопасности
MPI-530 подходит для проверки безопасности электроустановок в жилых и промышленных объектах. Автоматизация измерений возможна с помощью:
- автоматического режима тестирования УЗО,
- адаптера WS для проверки через стандартные розетки 230 В,

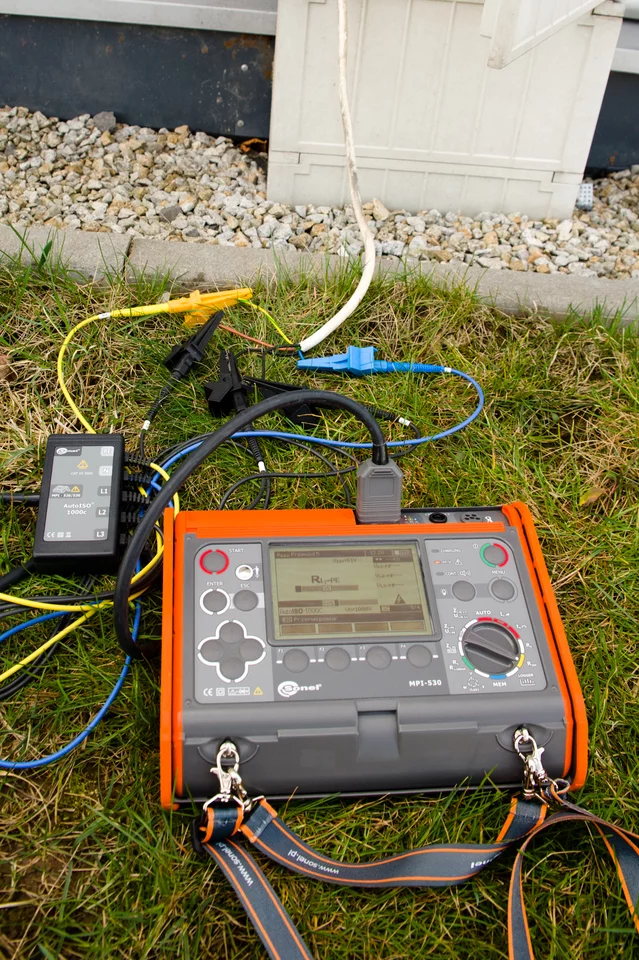

- адаптера AutoISO-1000C для автоматического измерения сопротивления изоляции 3-, 4- и 5-жильных кабелей без переключения.
Сравнительная таблица тестеров MPI
| Параметр | MPI-540-PV / MPI-540 / MPI-536 / MPI-535 | MPI-530-IT / MPI-530 | MPI-525 | MPI-520 | MPI-507 / MPI-506 | MPI-502F |
|---|---|---|---|---|---|---|
| Дисплей | 7″ сенсорный LCD | графический LCD | графический LCD | графический LCD | сегментный LCD | сегментный LCD |
| Регистратор параметров сети | трёхфазный / трёхфазный / — / — | однофазный | — | — | — | — |
| Автотесты | ✔ | — | — | — | — | — |
| Калькулятор потерь энергии | ✔ / ✔ / — / — | — | — | — | — | — |
| Диапазон измерения сопротивления петли, Ω | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 |
| Разрешение измерения петли, Ω | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 | 0.01 |
| Напряжения измерений петли, В | 95…440 | 95…440 | 95…440 | 95…440 | 180…460 | 180…460 |
| Разрешение измерения петли без срабатывания УЗО, Ω | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Расчёт тока КЗ по номинальному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по измеренному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение в розетке | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерения УЗО (типы) | AC, A, F, B, B+, EV | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A | AC, A |
| Автоизмерение полного набора параметров УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока срабатывания IA (нарастающий метод), мА | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 15, 30, 100, 300, 500 | 10, 30, 100, 300, 500 |
| Одновременное измерение IA и tA за один цикл срабатывания УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение времени срабатывания при коэффициентах номинального тока | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 |
| Измерение напряжения прикосновения UB | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Определение перепутывания L и N | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления изоляции | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Испытательные напряжения, В | 50, 100, 250, 500, 1000, (MPI-536: 1500, 2500) | 50, 100, 250, 500, 1000 | 50, 100, 250, 500, 1000, 2500 | 50, 100, 250, 500, 1000 | 100, 250, 500 | — |
| Диапазон измерений, Ом | 5G / 5G / 10G / 5G | 10G | 10G | 3G | 600M | — |
| Защита от появления напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическая разрядка объекта после измерения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-1000C | ✔ / ✔ / — / ✔ | ✔ | ✔ | — | — | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-2500 | — / — / ✔ / — | — | ✔ | — | — | — |
| Звуковая сигнализация интервалов времени | ✔ | ✔ | ✔ | ✔ | — | — |
| Расчёт коэффициентов абсорбции | — / — / ✔ / — | — | ✔ | — | — | — |
| Измерение целостности цепи током ≥ 200 мА | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивлений низким напряжением | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления заземления | 3p, 4p, 3p+токи, двойные токовые клещи | 3p, 4p, 3p+токи, двойные токовые клещи | 3p | 3p | 3p / — | — |
| Установка пределов для каждой функции | ✔ | ✔ | — | — | — | — |
| Быстрая проверка PE-соединения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение напряжения, В | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 |
| Измерение частоты, Гц | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока, А | опция до 3000 | опция до 3000 | — | опция до 400 | — | — |
| Измерение мощности и cosφ | ✔ / ✔ / — / — | ✔ | — | ✔ | — | — |
| Измерение гармоник напряжения/тока до 40-й | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Измерение THD для U и I | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Проверка чередования фаз, В | 95…500 | 95…500 | 95…500 | 95…500 | 100…440 | — |
| Память (записи) | 100 000 | 10 000 для каждого типа измерений | 990 | 990 | 990 | 990 |
| Источник питания | аккумулятор | аккумулятор / батареи | аккумулятор / батареи | батареи / аккумулятор | батареи / аккумулятор | батареи / аккумулятор |
| Встроенное быстрое зарядное устройство | ✔ | ✔ | ✔ | ✔ | — | — |
| Интерфейсы передачи данных | USB, Bluetooth, Wi-Fi | USB, Bluetooth | USB | USB | Bluetooth | Bluetooth |
| Габариты [мм] | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 220 × 102 × 61 | 220 × 102 × 61 |
| Масса [кг] | 2.5 | 2.2 | 2.2 | 2.2 | 0.8 | 0.8 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 300 V, III 600 V |
| Степень защиты | IP54 |
| Тип изоляции согласно EN 61010-1 и IEC 61557 | двойная |
| Габариты | 288 × 223 × 75 мм |
| Масса | ок. 2,5 кг |
| Рабочая температура | 0…+50 °C |
| Температура хранения | −20…+70 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | 6000 ячеек, 10 000 записей |
| Передача данных | USB 2.0, Bluetooth |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Измерительный провод 1,2 м (банановые разъёмы) красный / синий / жёлтый | WAPRZ1X2REBB, WAPRZ1X2BUBB, WAPRZ1X2YEBB |
| Крокодил 1 кВ 20 А красный / синий / жёлтый | WAKRORE20K02, WAKROBU20K02, WAKROYE20K02 |
| Щуп 1 кВ (банановое гнездо) красный / синий / жёлтый | WASONREOGB1, WASONBUOGB1, WASONYEOGB1 |
| Измерительный провод 15 м (синий, катушка) | WAPRZ015BUBBSZ |
| Измерительный провод 30 м (красный, катушка) | WAPRZ030REBBSZ |
| Контактные заземляющие штанги (2 шт., 30 см) | WASONG30 |
| Адаптер WS-03 с кнопкой START и разъёмом UNI-Schuko | WAADAWS03 |
| USB кабель | WAPRZUSB |
| Зарядное устройство Z-7 + кабель IEC C7 | WAZASZ7 |
| Кабель для зарядки от прикуривателя (12 В) | WAPRZLAD12SAM |
| Ni-MH аккумулятор 4,8 В 4,2 А·ч | WAAKU07 |
| Комплект подвесных ремней L-2 | WAPOZSZEKPL |
| Сумка L-2 | WAFUTL2 |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| N-1 передающая клеща (Ø 52 мм) | WACEGN1BB |
| Клещи C-3 (Ø 52 мм) | WACEGC3OKR |
| Клещи C-6A (Ø 20 мм) 10 A AC | WACEGC6AOKR |
| Гибкие клещи F-2A (Ø 235 мм) | WACEGF2AOKR |
| Гибкие клещи F-1A (Ø 360 мм) | WACEGF1AOKR |
| Гибкие клещи F-3A (Ø 120 мм) | WACEGF3AOKR |
| Провод для измерения петли короткого замыкания 5/10/20 м | WAPRZ005REBB, WAPRZ010REBB, WAPRZ020REBB |
| Провод для измерения сопротивления заземления 25 м (красный/синий) | WAPRZ025REBBSZ, WAPRZ025BUBBSZ |
| Провод для измерения сопротивления заземления 50 м | WAPRZ050YEBBSZ |
| Щуп освещённости LP-1 с разъёмом WS-06 | WAADALP1KPL |
| Щуп освещённости LP-10B с разъёмом WS-06 | WAADALP10BKPL |
| Щуп освещённости LP-10A с разъёмом WS-06 | WAADALP10AKPL |
| Сумка XL-13 | WAWALXL13 |

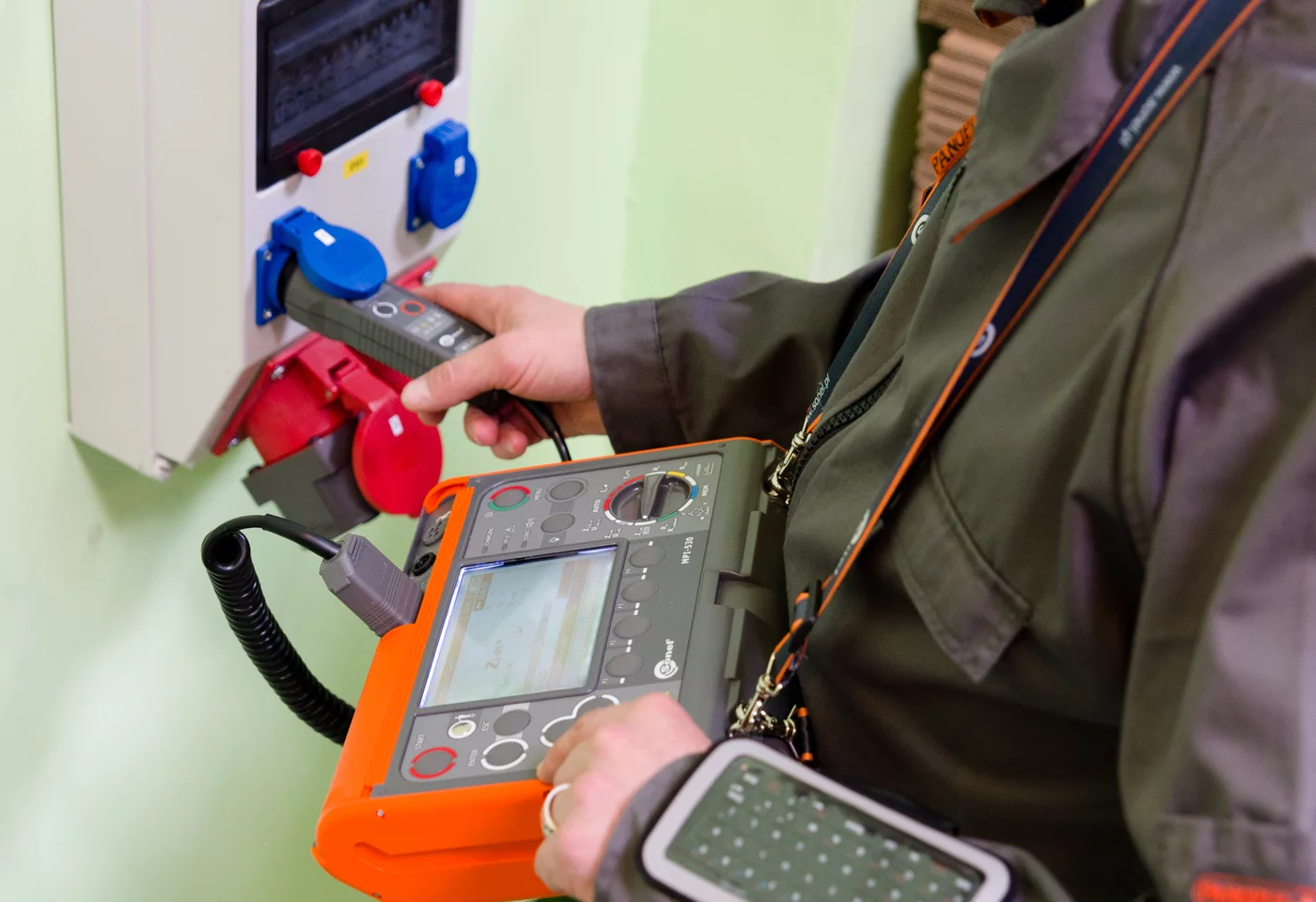

| Адаптер трёхфазной розетки 16 A / 32 A | WAADAAGT16C, WAADAAGT32C |
| Адаптер трёхфазной розетки 16 A / 32 A | WAADAAGT16P, WAADAAGT32P |
| Адаптер промышленной розетки 16 A / 32 A | WAADAAGT16T, WAADAAGT32T |
| Адаптер трёхфазной розетки 63 A | WAADAAGT63P |
| Измерительный провод 1,2 м (банановые разъёмы) чёрный | WAPRZ1X2BLBB |
| Щуп сопротивления PRS-1 | WASONPRS1 |
| Контактный заземляющий щуп 80 см | WASONG80V2 |
| Зажим с банановым гнездом | WAZACIMA1 |
| Разветвитель линии AC-16 | WAADAAC16 |
| Адаптер для проверки УЗО TWR-1J | WAADATWR1J |
| Двухпроводной измерительный провод 2 м для клещей N-1 | WAPRZ002DZBB |
| Крокодил 1 кВ 20 А чёрный | WAKROBL20K01 |
| Симулятор кабеля CS-1 | WAADACS1 |
| Катушка для проводов | WAPOZSZP1 |
| Батарейный блок 4xLR14 | WAPOJ1 |
| Сумка L-3 (для щупов 80 см) | WAFUTL3 |
| Складной щуп 1 кВ, 2 м (банановое гнездо) | WASONSP2M |
| Свидетельство о калибровке с аккредитацией | — |
| Адаптер WS-04 с угловой UNI-Schuko вилкой | WAADAWS04 |
| Адаптер AutoISO-1000C | WAADAAISO10C |
| Адаптер EVSE-01 для проверки станций зарядки электромобилей | WAADAEVSE01 |
| Программное обеспечение Sonel Reports PLUS | WAPROREPORTSPLUS |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Тестер электроустановок многофункциональный MPI-530 / 530-IT (MPI-530_530-IT insobs v2.09 GB.pdf) | Руководство пользователя | EN | 5 МБ |
|
| Тестер электроустановок многофункциональный MPI-530 / 530-IT (datasheet_MPI-530_530-IT_EN_v2.04.pdf) | Data Sheet | EN | 1,2 МБ |
|
