Артикул:
WMGBMPI502F
Sonel MPI-502F – это многофункциональный тестер электроустановок, объединяющий в компактном корпусе широкий набор измерительных функций. Прибор обеспечивает точные проверки параметров электрических установок и отличается простотой эксплуатации, надежностью и удобством в работе.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Маленький, но многофункциональный помощник
Многофункциональный измеритель параметров электрических установок Sonel MPI-502F — это уникальный портативный прибор для точных измерений. В компактном корпусе скрывается множество функций, а эргономичная форма делает работу комфортной и удобной. Прибор удивляет интуитивным управлением и широкими возможностями, являясь одним из самых маленьких многофункциональных измерителей на рынке. Он разработан для специалистов в области монтажа и эксплуатации электроустановок, а также для профессиональных инженеров-метрологов.
С его помощью можно выполнять основные виды измерений, включая проверку параметров петли короткого замыкания, сопротивления защитных и уравнительных соединений, а также тестирование устройств защитного отключения (УЗО) типов AC и A. Благодаря доступной цене и компактным размерам прибор идеально подойдёт начинающим пользователям, а высокая точность работы будет оценена и опытными инженерами.
Простота и современные технологии

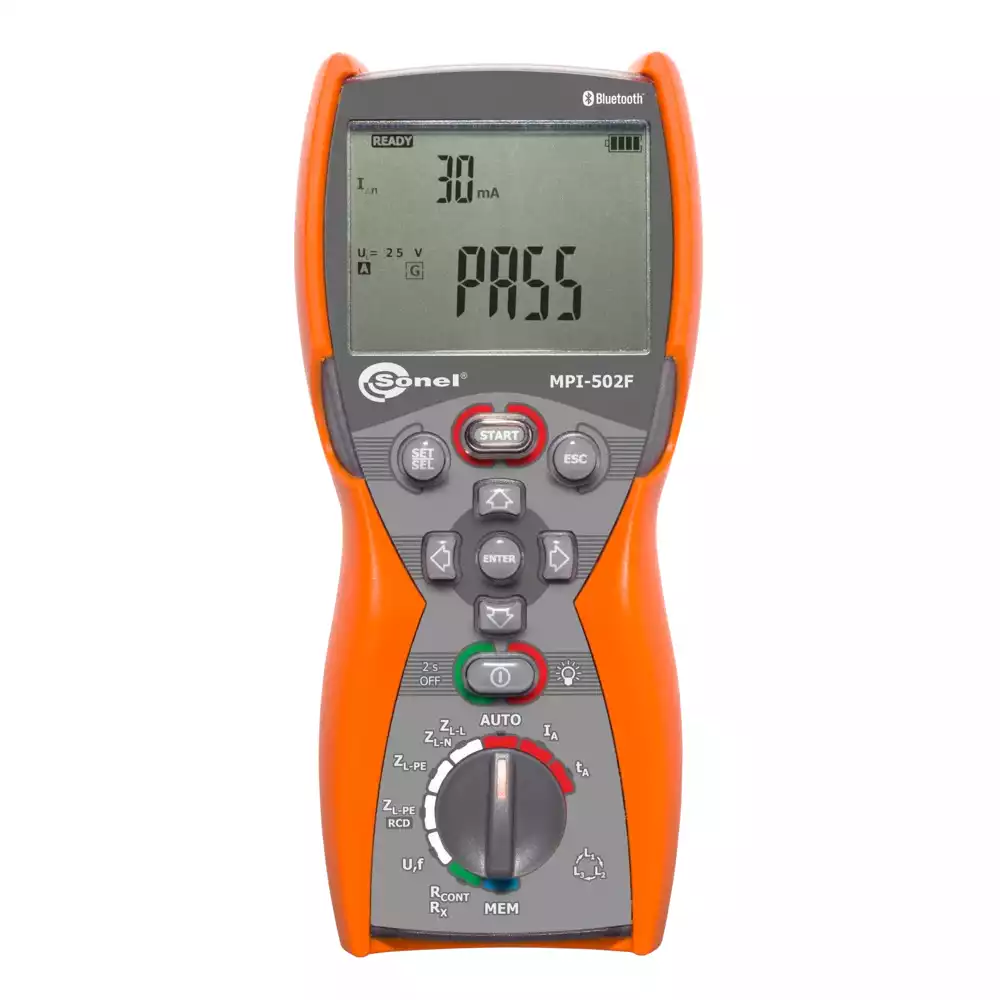

Это, вероятно, самый маленький прибор в мире с таким количеством функций. Управление осуществляется с помощью поворотного переключателя и кнопок на передней панели. Настройки сохраняются даже при полной разрядке батареи. Подсветка кнопок и дисплея значительно облегчает работу в условиях слабого освещения. Большая память исключает необходимость ручных записей во время измерений.
Контроль электрической безопасности

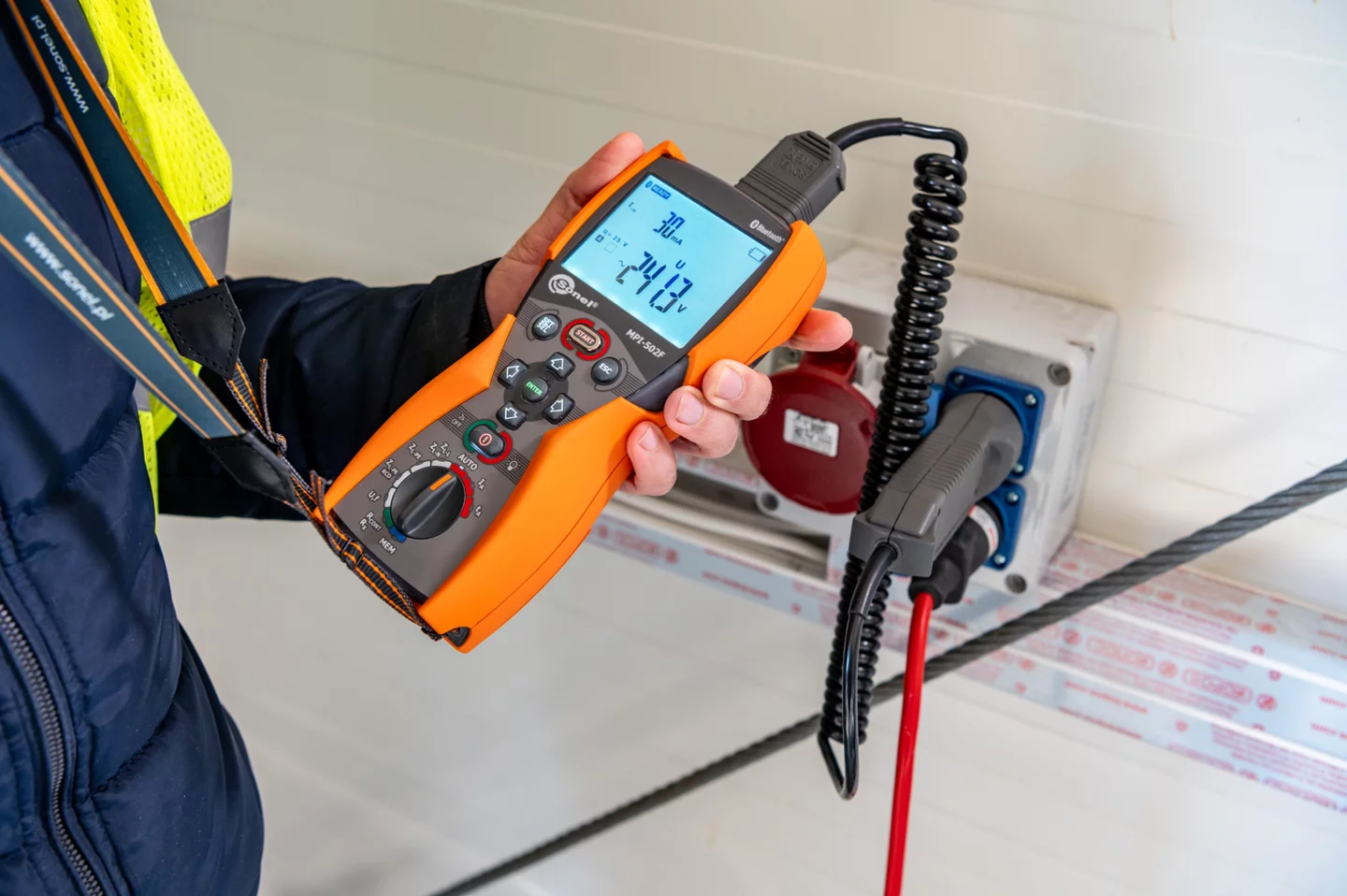

MPI-502F может использоваться для проверки безопасности электрических систем в жилых и промышленных объектах. Основное преимущество прибора — быстрое измерение (всего несколько секунд!) импеданса петли КЗ в цепях с УЗО.
Автоматизация измерений возможна благодаря:
- автоматическому режиму тестирования УЗО,
- адаптеру WS для проверки систем через стандартные розетки 230 В.
Повышенная устойчивость к условиям окружающей среды
Уникальный корпус с защитой IP67 обеспечивает устойчивость к пыли и влаге, что позволяет прибору работать даже в тяжёлых условиях.
Связь и программное обеспечение
Передача данных осуществляется по Bluetooth. Для генерации отчётов по проверкам защиты от поражения электрическим током используется ПО Sonel Reports PLUS. Для сохранения данных в простых форматах и печати доступно бесплатное ПО Sonel Reader.
|
Дисплей
|
Сегментный LCD |
|
Класс защиты
|
IP67 |
|
Интерфейсы с ПК
|
Bluetooth |
|
Масса, кг
|
0.8 |
|
Габаритные размеры, мм
|
220 × 102 × 61 |
Основные функции
- Измерение параметров петли короткого замыкания
- Измерение импеданса петли КЗ в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В, частота 45…65 Гц; рабочий диапазон напряжения: 180…460 В
- Индикация сопротивления R и реактивного сопротивления X петли КЗ
- Измерения импеданса петли КЗ током 15 мА без срабатывания УЗО
- Максимальный тестовый ток: 7,6 А (при 230 В), 13,3 А (при 400 В)
- Тестирование УЗО типов AC и A
- Проверка быстродействующих, короткозадержанных и селективных УЗО с номинальными токами 10, 15, 30, 100, 300, 500 мА
- Измерение тока срабатывания IA и времени отключения tA при токах 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Измерение RE и UB без срабатывания УЗО
- Расширенная функция AUTO для тестирования УЗО с возможностью измерения ZL-PE малым током
- Одновременное измерение IA и tA при одном срабатывании УЗО
- Измерение сопротивления защитных проводников и уравнительных соединений
- Измерение целостности защитных соединений током ±200 мА в соответствии с EN 61557-4
- Автокалибровка измерительных проводов — можно использовать любые щупы
- Измерение низких сопротивлений с акустическим сигналом
Дополнительные функции
- Проверка правильности подключения PE с помощью контактного электрода
- Измерение напряжения (0 … 500 В) и частоты сети
- Память на 990 результатов
- Беспроводная передача данных на компьютер
- Подсветка клавиатуры
Сравнительная таблица тестеров MPI
| Параметр | MPI-540-PV / MPI-540 / MPI-536 / MPI-535 | MPI-530-IT / MPI-530 | MPI-525 | MPI-520 | MPI-507 / MPI-506 | MPI-502F |
|---|---|---|---|---|---|---|
| Дисплей | 7″ сенсорный LCD | графический LCD | графический LCD | графический LCD | сегментный LCD | сегментный LCD |
| Регистратор параметров сети | трёхфазный / трёхфазный / — / — | однофазный | — | — | — | — |
| Автотесты | ✔ | — | — | — | — | — |
| Калькулятор потерь энергии | ✔ / ✔ / — / — | — | — | — | — | — |
| Диапазон измерения сопротивления петли, Ω | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 | 0…1999 |
| Разрешение измерения петли, Ω | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 | 0.01 |
| Напряжения измерений петли, В | 95…440 | 95…440 | 95…440 | 95…440 | 180…460 | 180…460 |
| Разрешение измерения петли без срабатывания УЗО, Ω | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Расчёт тока КЗ по номинальному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по измеренному напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение в розетке | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерения УЗО (типы) | AC, A, F, B, B+, EV | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A, F, B, B+ | AC, A | AC, A |
| Автоизмерение полного набора параметров УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока срабатывания IA (нарастающий метод), мА | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 30, 100, 300, 500, 1000 | 10, 15, 30, 100, 300, 500 | 10, 30, 100, 300, 500 |
| Одновременное измерение IA и tA за один цикл срабатывания УЗО | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение времени срабатывания при коэффициентах номинального тока | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 | ½, 1, 2, 5 |
| Измерение напряжения прикосновения UB | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Определение перепутывания L и N | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления изоляции | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Испытательные напряжения, В | 50, 100, 250, 500, 1000, (MPI-536: 1500, 2500) | 50, 100, 250, 500, 1000 | 50, 100, 250, 500, 1000, 2500 | 50, 100, 250, 500, 1000 | 100, 250, 500 | — |
| Диапазон измерений, Ом | 5G / 5G / 10G / 5G | 10G | 10G | 3G | 600M | — |
| Защита от появления напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическая разрядка объекта после измерения | ✔ | ✔ | ✔ | ✔ | ✔ | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-1000C | ✔ / ✔ / — / ✔ | ✔ | ✔ | — | — | — |
| Автоматическое измерение многожильных кабелей с адаптером AutoISO-2500 | — / — / ✔ / — | — | ✔ | — | — | — |
| Звуковая сигнализация интервалов времени | ✔ | ✔ | ✔ | ✔ | — | — |
| Расчёт коэффициентов абсорбции | — / — / ✔ / — | — | ✔ | — | — | — |
| Измерение целостности цепи током ≥ 200 мА | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивлений низким напряжением | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение сопротивления заземления | 3p, 4p, 3p+токи, двойные токовые клещи | 3p, 4p, 3p+токи, двойные токовые клещи | 3p | 3p | 3p / — | — |
| Установка пределов для каждой функции | ✔ | ✔ | — | — | — | — |
| Быстрая проверка PE-соединения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение напряжения, В | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 | 0…500 |
| Измерение частоты, Гц | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение тока, А | опция до 3000 | опция до 3000 | — | опция до 400 | — | — |
| Измерение мощности и cosφ | ✔ / ✔ / — / — | ✔ | — | ✔ | — | — |
| Измерение гармоник напряжения/тока до 40-й | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Измерение THD для U и I | ✔ / ✔ / — / — | ✔ | — | — | — | — |
| Проверка чередования фаз, В | 95…500 | 95…500 | 95…500 | 95…500 | 100…440 | — |
| Память (записи) | 100 000 | 10 000 для каждого типа измерений | 990 | 990 | 990 | 990 |
| Источник питания | аккумулятор | аккумулятор / батареи | аккумулятор / батареи | батареи / аккумулятор | батареи / аккумулятор | батареи / аккумулятор |
| Встроенное быстрое зарядное устройство | ✔ | ✔ | ✔ | ✔ | — | — |
| Интерфейсы передачи данных | USB, Bluetooth, Wi-Fi | USB, Bluetooth | USB | USB | Bluetooth | Bluetooth |
| Габариты [мм] | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 288 × 223 × 75 | 220 × 102 × 61 | 220 × 102 × 61 |
| Масса [кг] | 2.5 | 2.2 | 2.2 | 2.2 | 0.8 | 0.8 |
Технические характеристики
| Условия безопасности и эксплуатации | |
| Категория измерений согласно EN 61010 | IV 300 V (III 600 V) |
| Степень защиты (IP) | IP67 |
| Тип изоляции согласно EN 61010-1 и IEC 61557 | двойная |
| Габариты | 220 × 102 × 61 мм |
| Вес | около 0.8 кг |
| Память и коммуникация | |
| Память | 990 ячеек, 10 000 записей |
| Передача данных | Bluetooth |
| Прочие данные | |
| Соответствие EMC (эмиссия для промышленной среды) требованиям стандартов | EN 61326-1 EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Адаптер WS-03 с кнопкой START (вилка UNI-Schuko) | WAADAWS03 |
| Крокодил 1 кВ 20 А красный (только для MPI-506, MPI-507) | WAKRORE20K02 |
| Крокодил 1 кВ 20 А жёлтый | WAKROYE20K02 |
| Измерительные провода 1.2 м (банановый разъём) красный / синий / жёлтый | WAPRZ12XREBB WAPRZ12XBUBB WAPRZ12XYEBB |
| Измерительный провод 30 м, красный (банановый разъём, на катушке H-frame) – только для MPI-507 | WAPRZ30REBBN |
| Измерительный провод 15 м, синий (банановый разъём, на катушке H-frame) – только для MPI-507 | WAPRZ015BUBBN |
| Щуп 1 кВ (банановый разъём) красный / синий | WASONREOGB1 WASONBUOGB1 |
| Щуп 1 кВ (банановый разъём) жёлтый (только для MPI-506, MPI-507) | WASONYEOGB1 |
| 2 х заземляющих щупа (стержня), 25 см – только для MPI-507 | WASONG25 |
| Ремни для подвеса M1 | WAPOZSZE4 |
| Крючки для подвеса M1 | WAPOZUCH1 |
| Сумка M6 | WAFUTM6 |
| 4 х батарейки LR6 1.5 В | – |
| Заводской калибровочный сертификат | – |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| EVSE-01 — адаптер для проверки станций зарядки электромобилей | WAADEVSE01 |
| TWR-1J — адаптер для проверки УЗО | WAADATWR1J |
| WS-04 — переходник (вилка UNI-Schuko, угловая) | WAADAWS04 |
| Измерительный провод для измерения петли (банановый разъём): 5 м / 10 м / 20 м |
WAPRZ005REBB WAPRZ010REBB WAPRZ020REBB |
| Складной штыревой щуп, 1 кВ, 2 м (банановый разъём) | WASONSP2M |
| Крокодил 1 кВ 20 А, синий | WAKROBU20K02 |
| Промышленный переходник-розетка 16 А / 32 А | WAADAAGT16T WAADAAGT32T |
| Переходник для трёхфазной розетки 16 А / 32 А (тип C) | WAADAAGT16C WAADAAGT32C |
| Переходник для трёхфазной розетки 16 А / 32 А (тип P) | WAADAAGT16P WAADAAGT32P |
| Переходник для трёхфазной розетки 63 А | WAADAAGT63P |
| Программное обеспечение Sonel Reports PLUS | WAPROREPORTSPLUS |
| Калибровочный сертификат с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Тестер электроустановок многофункциональный MPI-507 / 506 / 502F (MPI-502F_506_507 insobs v2.11.1 GB.pdf) | Руководство пользователя | EN | 3,3 МБ |
|
| Тестер электроустановок многофункциональный MPI-507 / 506 / 502F (datasheet_MPI-502F_506_507_EN_v4.01.pdf) | Data Sheet | EN | 900,2 КБ |
|
