Артикул:
WMGBPAT10

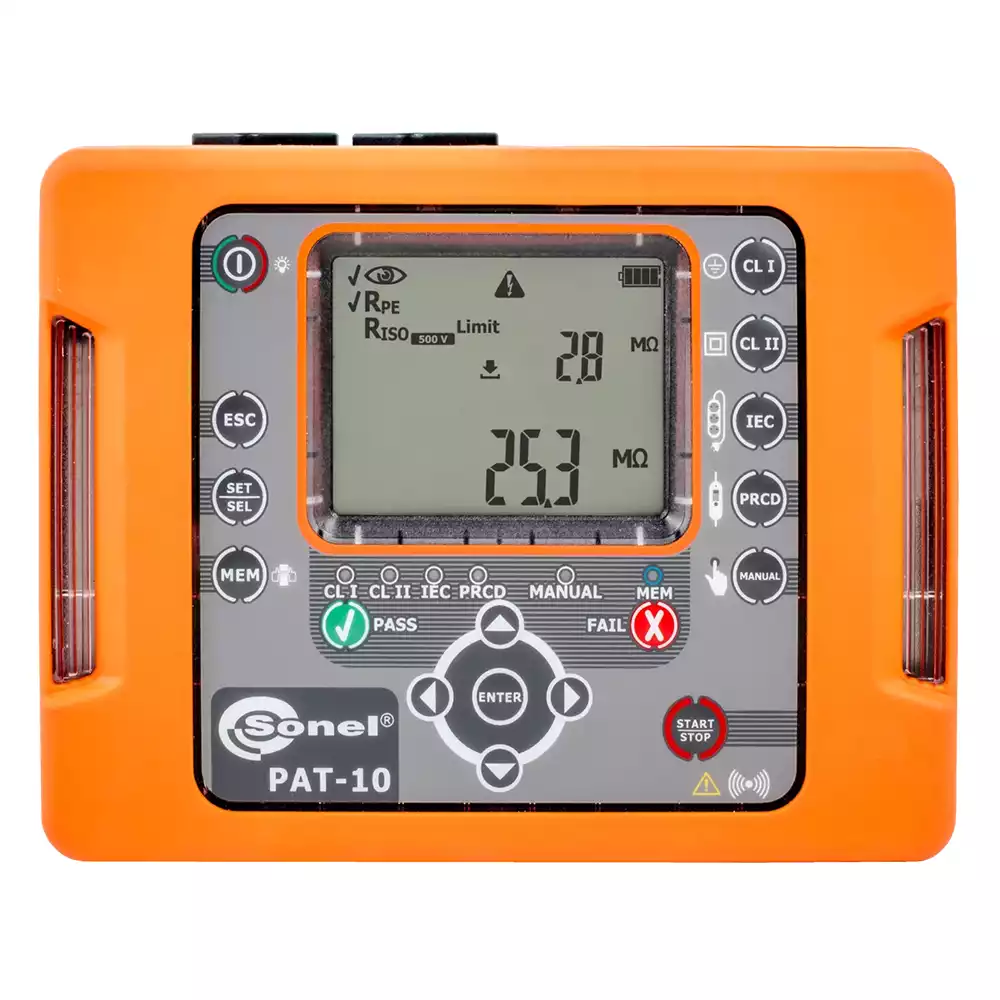

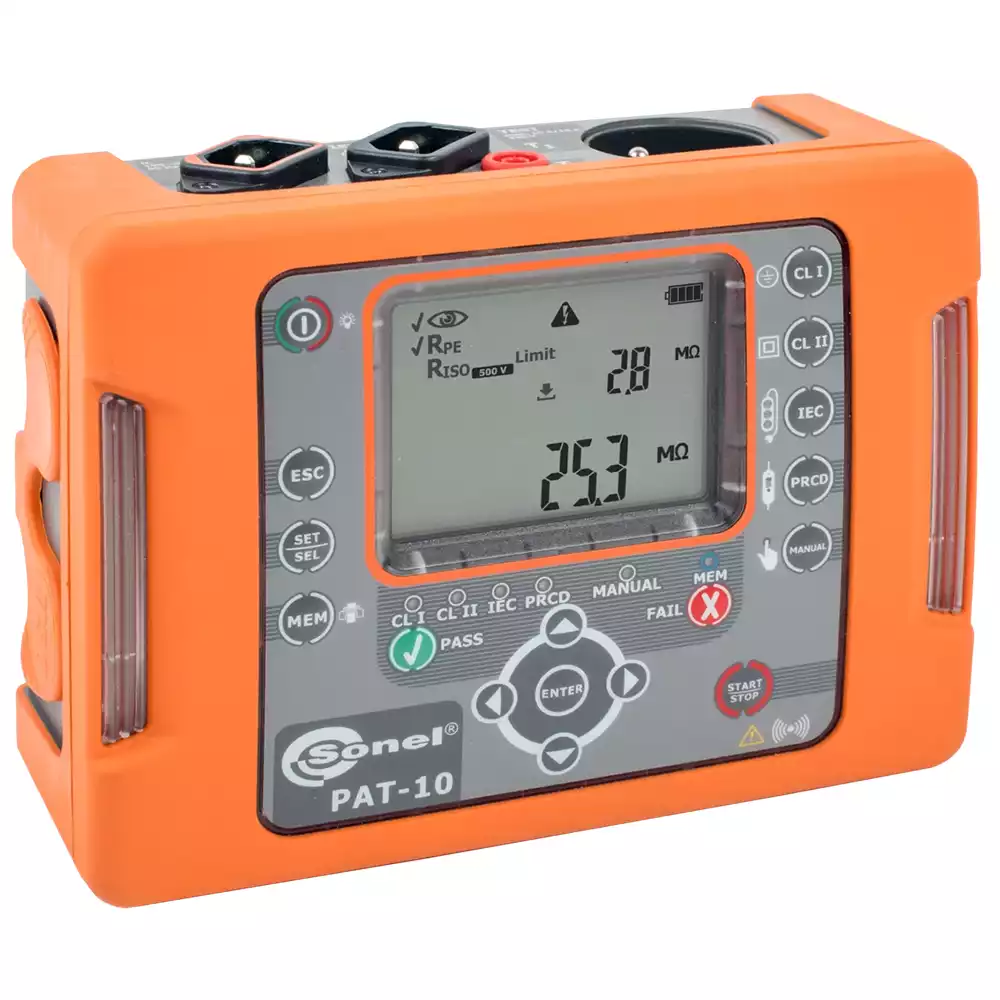

Sonel PAT-10 – это компактный и мобильный тестер электробезопасности для автоматизированных проверок электрооборудования, кабелей и удлинителей с PRCD. Прибор сочетает широкий набор тестов, память результатов и беспроводную печать, обеспечивая удобство и надежность в работе.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Безопасность под рукой
Измеритель безопасности электрооборудования Sonel PAT-10 сочетает компактные размеры (и связанную с ними полную мобильность) с современными измерительными системами, позволяя выполнять полностью автоматические проверки электрооборудования, кабелей IEC и удлинителей, включая те, что оснащены PRCD.
Полный набор тестов выполняется одним нажатием кнопки START. Возможности конфигурации позволяют адаптировать работу прибора под индивидуальные требования пользователя. Прибор поддерживает ручной режим измерений, полезный в ситуациях, когда достаточно одного теста, а также работу в упрощённом режиме от батареи без внешнего питания.
Небольшие размеры, малый вес и специально разработанная сумка для прибора и аксессуаров обеспечивают удобство и высокую мобильность. Беспроводная связь с принтером позволяет организовать рабочее место без лишних кабелей, а встроенная память и интеграция с ПК расширяют функциональность прибора.
Возможности
PAT-10 сочетает компактные размеры и лёгкость с современными возможностями, обеспечивая полное тестирование одним нажатием кнопки START. Прибор может работать в упрощённом режиме от батарей, а встроенная память и связь с ПК обеспечивают дополнительную гибкость. Беспроводное подключение к принтеру делает использование ещё удобнее.
Стандарты
Прибор соответствует следующим стандартам:
- EN 50699:2021 — периодические испытания электрооборудования
- EN 60745-1 — ручные электроинструменты. Общие требования безопасности
- EN 61029 — безопасность переносных электроинструментов. Общие требования
- EN 60335-1 — бытовые и аналогичные электрические приборы. Общие требования безопасности
- EN 60950 — безопасность IT-оборудования
- AS/NZS 3760:2010 — проверка и испытания электрооборудования в эксплуатации
- VDE 0404-1, VDE 0404-2 — оборудование для проверки электрической безопасности устройств
- VDE 0701-0702 — испытания электрооборудования после ремонта, модификации и периодические испытания
Sonel PAT Analysis Mobile
Мобильное приложение расширяет возможности PAT-10. Работает на Android (5.0+):
- Беспроводное подключение к тестеру и принтеру
- Загрузка и сохранение результатов измерений
- Печать отчётов и QR-кодов
- Считывание QR-кодов системы PAT
- Передача данных через интернет
Sonel PAT Analysis
Программное обеспечение для компаний, выполняющих проверки безопасности электрооборудования:
- Совместимость с серией Sonel PAT
- Иерархическая структура ввода данных (прибор — компания/отдел)
- Ведение истории проверок оборудования
- Расширенная конфигурация тестера через ПО
- Печать этикеток на стандартных самоклеящихся носителях
- Создание собственных стандартов измерений через редактор отчётов
- Планирование проверок: отображение устройств с приближающимся или просроченным сроком испытаний
- Формирование отчётов в соответствии со стандартами: VDE 0701, VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN 62353
|
Измерение сопротивления провода заземление (PE) силой тока
|
200 мА, 10 А |
|
Измерение сопротивления изоляции напряжением
|
250 В, 500 В |
|
Имитация тока утечки
|
Да |
|
Измерение дифференциального тока утечки
|
Да |
|
Измерение тока прикосновения
|
Да |
|
Тестирование шнуров питания
|
Да |
|
Измерение напряжения и частоты в сети
|
Да |
|
Измерение тока потребления
|
Да |
|
Автодиапазон
|
Да |
|
Автотест
|
Да |
|
Интерфейсы с ПК
|
USB, Wi-Fi, Поддержка ПО Sonel Reader и Sonel PAT Analysis (опц.), Конфигурирование измерений и настроек прибора через ПК и интерфейс прибора |
|
Память
|
Внутренняя память |
|
Полезные функции
|
Совместимость с принтером, Работа от внутреннего аккумулятора |
|
Масса, кг
|
1.4 |
|
Габаритные размеры, мм
|
200 × 180 × 77 |
- Светодиодная индикация результатов тестов
- Быстрый доступ к процедурам измерений
- Компактная конструкция и эргономичная сумка
- Автоматический выбор диапазона измерений
- Измерение сопротивления защитного проводника токами: 200 мА и 10 А
- Измерение сопротивления изоляции при 250 В и 500 В
- Испытание времени срабатывания PRCD
- Измерение эквивалентного, прикосновенного и дифференциального токов утечки
- Измерение напряжения сети
- Проверка кабелей IEC
- Сохранение результатов в памяти
- Печать этикеток с результатами (опция)
- Совместимость с ПО Sonel Reader и Sonel PAT Analysis
- Работа с мобильным приложением Sonel PAT Analysis Mobile
Сравнительная таблица PAT-96 / PAT-95 / PAT-10 / PAT-2E / PAT-2
| PAT-96 | PAT-95 | PAT-10 | PAT-2E | PAT-2 | |
|---|---|---|---|---|---|
| Функции измерений | |||||
| Сопротивление защитного проводника (PE), ток 200 мА | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сопротивление PE, ток 10 А | ✔ | ✔ | ✔ | ||
| Сопротивление PE, ток 25 А | ✔ | ✔ | |||
| Сопротивление изоляции, 100 В | ✔ | ||||
| Сопротивление изоляции, 250 В | ✔ | ✔ | ✔ | ✔ | |
| Сопротивление изоляции, 500 В | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сопротивление изоляции, 1000 В | ✔ | ✔ | |||
| Замещающий ток утечки | ✔ | ✔ | ✔ | ✔ | ✔ |
| PE ток утечки | ✔ | ||||
| Дифференциальный ток утечки | ✔ | ✔ | ✔ | ||
| Ток утечки на корпус | ✔ | ✔ | ✔ | ||
| Тест мощности | ✔ | ||||
| Тест кабеля питания IEC | ✔ | ✔ | ✔ | ✔ | |
| Сопротивление цепи L-N | ✔ | ||||
| Измерение напряжения и частоты сети | ✔ | ✔ | ✔ | ✔ | |
| Измерение потребляемого тока | ✔ | ✔ | ✔ | ✔ | |
| Автовыбор диапазона | ✔ | ✔ | ✔ | ✔ | |
| Автотесты | ✔ | ✔ | ✔ | ✔ | |
| Автотесты с названием стандарта или пользовательским названием | ✔ | ✔ | |||
| Автоматическое измерение параметров RCD и PRCD | ✔ | ✔ | PRCD | PRCD | |
| Измерение тока с помощью клещей | ✔ | ||||
| SELV/PELV измерения | ✔ | ||||
| Измерения сварочного оборудования | |||||
| Номинальное напряжение холостого хода | ✔ | ||||
| Ток утечки сварочной цепи IL | ✔ | ||||
| Первичный ток утечки IP | ✔ | ||||
| Автоматическое трёхпроводное измерение сопротивления изоляции | ✔ | ||||
| Связь с компьютером | |||||
| USB | ✔ | ✔ | ✔ | ✔ | ✔ |
| Совместимость с ПО Sonel Reader и Sonel PAT Analysis | ✔ | ✔ | ✔ | ✔ | ✔ |
| Настройка измерений и параметров через ПК | ✔ | ✔ | ✔ | ||
| Wi-Fi | ✔ | ✔ | ✔ | ✔ | |
| Bluetooth | ✔ | ||||
| LAN | ✔ | ||||
| Память | |||||
| Встроенная память | ✔ | ✔ | ✔ | ✔ | ✔ |
| Совместимость с USB-накопителем | ✔ | ✔ | |||
| Сохранение с описанием объекта, клиента, SN, индексом | ✔ | ✔ | В приложении | В приложении | В приложении |
| Работа в системе Sonel QR | ✔ | ✔ | |||
| Полезные функции | |||||
| QWERTY клавиатура на сенсорном экране | ✔ | ✔ | |||
| Помощь на экране | ✔ | ✔ | |||
| Поддержка сканера штрих-кодов | ✔ | ✔ | |||
| Поддержка принтера | ✔ | ✔ | ✔ | ✔ | |
| Работа от встроенного аккумулятора | ✔ | ✔ | ✔ | ✔ | |
Спецификации PAT-10 / PAT-2E / PAT-2
| Модель | PAT-10 | PAT-2E | PAT-2 |
|---|---|---|---|
| Функции измерений | |||
| Визуальная проверка | ✔ | ✔ | ✔ |
| Сопротивление PE-проводника, I = 200 мА | 0.01…19.99 Ω | 0.01…19.99 Ω | 0.01…19.99 Ω |
| Сопротивление PE-проводника, I = 10 А | 0.01…1.99 Ω | – | – |
| Сопротивление изоляции, U = 250 В | 0.25…99.9 MΩ | 0.25…99.9 MΩ | – |
| Сопротивление изоляции, U = 500 В | 0.50…99.9 MΩ | 0.50…99.9 MΩ | 0.50…99.9 MΩ |
| Замещающий ток утечки | 0.01…19.9 mA | 0.01…19.9 mA | 0.01…19.9 mA |
| Ток утечки при касании | 0.001…4.999 mA | 0.001…4.999 mA | – |
| Дифференциальный ток утечки | 0.10…19.9 mA | 0.10…19.9 mA | – |
| Испытание сетевого шнура IEC (Riso, полярность Rpe) | ✔ | ✔ | – |
| PRCD-тест (время срабатывания при IΔn; ×1/×5; 0° и 180°) | 10 mA, 30 mA | 10 mA, 30 mA | – |
| Связь и память | |||
| Встроенная память результатов / передача на ПК | ✔ | ✔ | ✔ |
| Wi-Fi | ✔ | ✔ | ✔ |
| Совместимость с принтером | ✔ | ✔ | ✔ |
| Настройка прибора с ПК | ✔ | – | – |
| Общие характеристики | |||
| Питание | Сеть 220/230/240 В 50/60 Гц; встроенный аккумулятор |
Сеть 220/230/240 В 50/60 Гц; встроенный аккумулятор |
Встроенный аккумулятор (измерения возможны во время зарядки) |
| Категория измерений | CAT II 300 В | CAT II 300 В | CAT II 300 В |
| Масса | около 1.40 кг | около 1.40 кг | около 1.40 кг |
| Габариты | 200 × 180 × 77 мм | 200 × 180 × 77 мм | 200 × 180 × 77 мм |
| Стандарты | EN 50678, EN 50699 | EN 50678, EN 50699 | EN 50678, EN 50699 |
Стандартная комплектация
| Наименование | Артикул |
|---|---|
| Измерительный провод 1,2 м, 1 кВ (с зажимом «крокодил») красный | WAPOZ1X2REBK |
| Силовой кабель Uni-Schuko / IEC C19 | WAPRZZAS1 |
| Кабель USB | WAPRZUSB |
| 2 × предохранитель 16 А, 5 × 20 мм (PAT-2E, PAT-10) | WAPOZB16PAT |
| Сумка для переноски M-12 | WAFUTM12 |
Опциональные аксессуары
| Наименование | Артикул |
|---|---|
| Переходник трёхфазной розетки 16 А (5P) | WAADAPAT16P |
| Переходник трёхфазной розетки 16 А (5P с переключателем) | WAADAPAT16PR |
| Переходник трёхфазной розетки 16 А (4P) | WAADAPAT16C |
| Переходник трёхфазной розетки 16 А (4P с переключателем) | WAADAPAT16CPR |
| Переходник трёхфазной розетки 32 А (5P) | WAADAPAT32P |
| Переходник трёхфазной розетки 32 А (5P с переключателем) | WAADAPAT32PR |
| Переходник трёхфазной розетки 32 А (4P) | WAADAPAT32C |
| Переходник трёхфазной розетки 32 А (4P с переключателем) | WAADAPAT32CPR |
| Адаптер промышленной розетки 3P, 16 А | WAADAPAT16F1 |
| Адаптер промышленной розетки 3P, 32 А | WAADAPAT32F1 |
| Измерительный провод 1,2 м, CAT III/1000 V, CAT IV/600 V (2.5 мм² / банановые разъёмы), красный | WAPRZ1X2REBB2X5 |
| Щуп 1 кВ CAT III/1000 V CAT IV/600 V (банановый разъём), красный | WASONREOGB1 |
| Щётка-щуп (банановый разъём) | WASONSZ1 |
| Зажим «крокодил», красный, 1 кВ, 20 А | WAKRORE20K02 |
| Принтер для отчётов / штрихкодов (Wi-Fi / D3, портативный) | WAADAD3 |
| Аксессуары для принтера Brother: чернильная лента | WANAKD3 |
| Аксессуары для принтера Brother: аккумулятор | WAAKU19 |
| Адаптер IEC/Uni Schuko для тестирования удлинителей | WAADAPATIEC2 |
| Адаптер IEC 60320 C6 на C13 | WAADAPATIEC1 |
| Программное обеспечение Sonel PAT Analysis | WAPROSONPAT3 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Тестер электробезопасности PAT-10 / 2E / 2 (PAT-2_2E_10 insobs v2.03 GB.pdf) | Руководство пользователя | EN | 3 МБ |
|
| Тестер электробезопасности PAT-10 / 2E / 2 (datasheet_PAT-2_2E_10_EN_v2.04.pdf) | Data Sheet | EN | 1,1 МБ |
|
