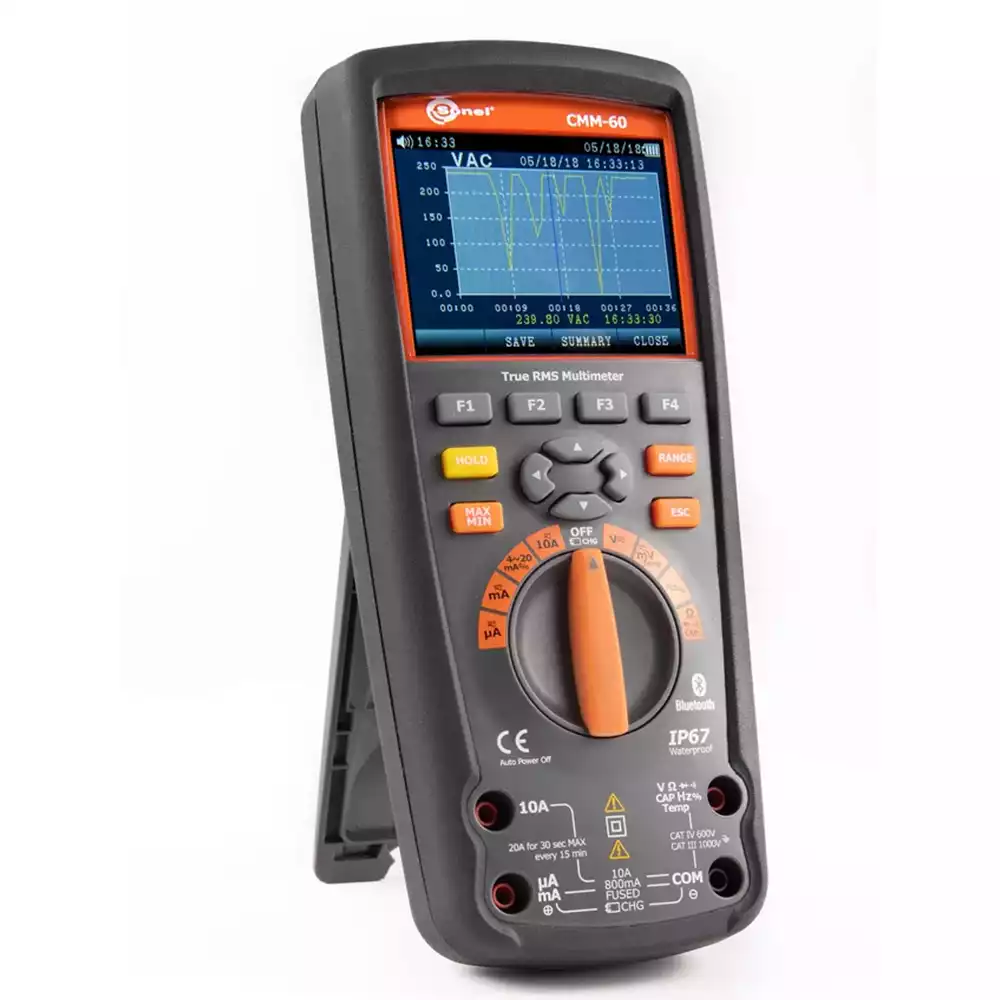

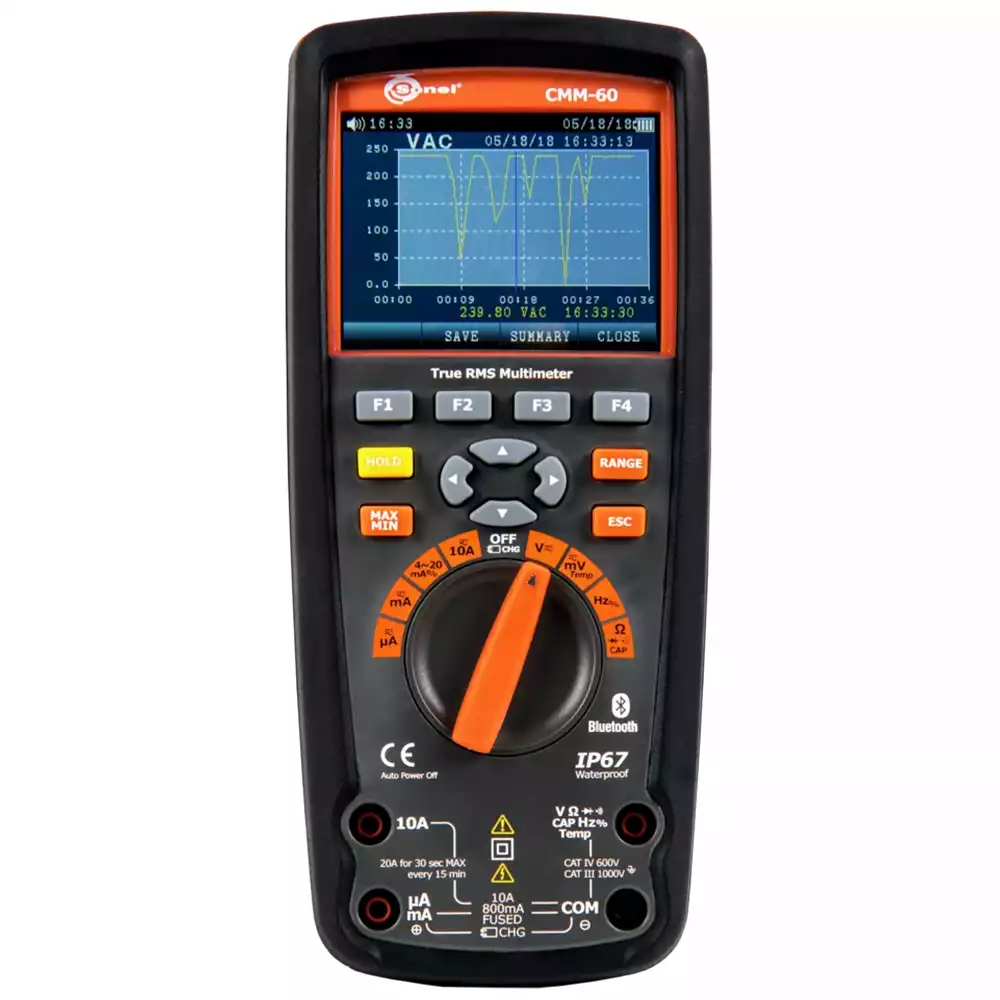

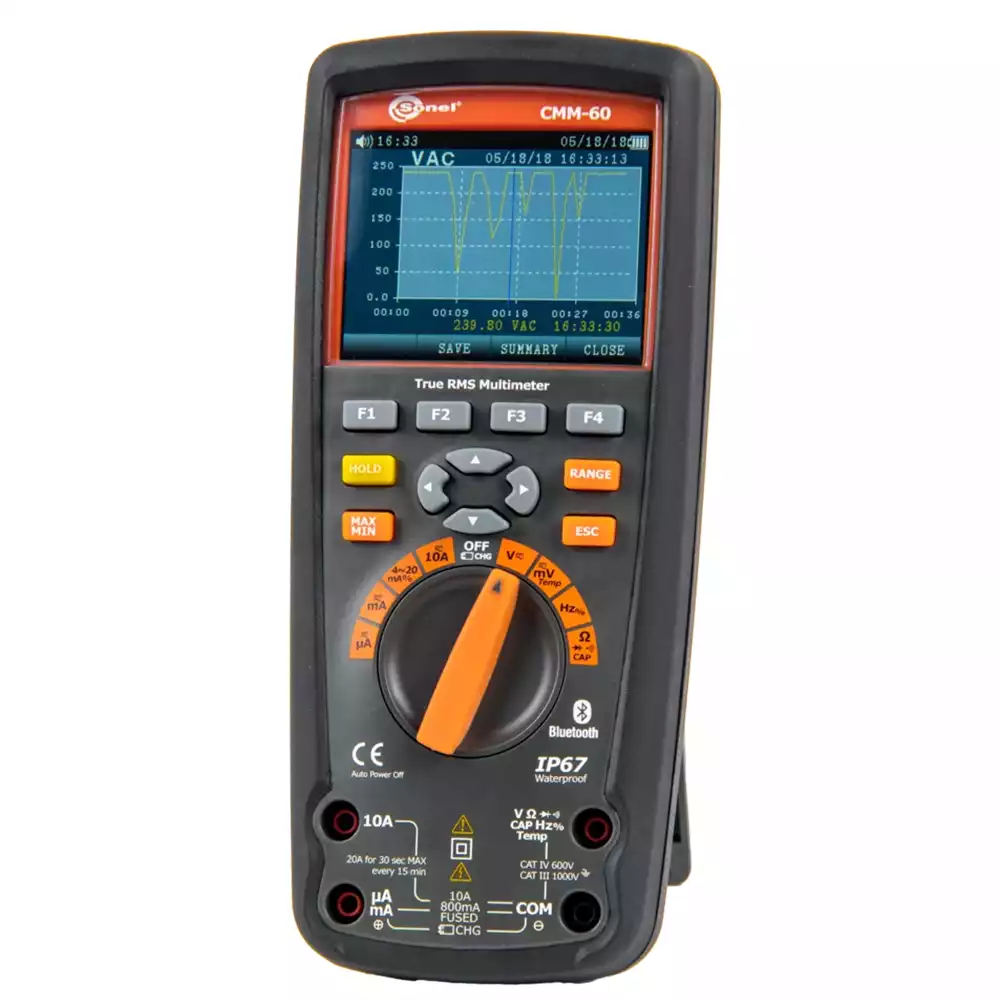

Цифровой мультиметр CMM-60 — это универсальный прибор для измерения различных электрических параметров. Он идеально подходит для профессиональных электриков, инженеров, мастеров-любителей и студентов технических специальностей.
Основные характеристики:
- Функции измерения: постоянное и переменное напряжение, ток, сопротивление, емкость, частота, диоды, прозвонка цепей.
- Высокая точность: обеспечивает стабильные и точные измерения благодаря современным технологиям.
- Дисплей: большой и яркий ЖК-экран с подсветкой для удобной работы в условиях недостаточного освещения.
- Диапазоны измерений: автоматический и ручной выбор диапазонов для гибкости использования.
- Дополнительные функции: удержание данных (Data Hold), автоматическое отключение для экономии заряда, проверка батареи.
Преимущества:
- Компактный и легкий корпус, удобный для переноски и работы в любых условиях.
- Ударопрочный дизайн с прорезиненными вставками для дополнительной защиты.
- Надежность и долговечность даже при интенсивной эксплуатации.

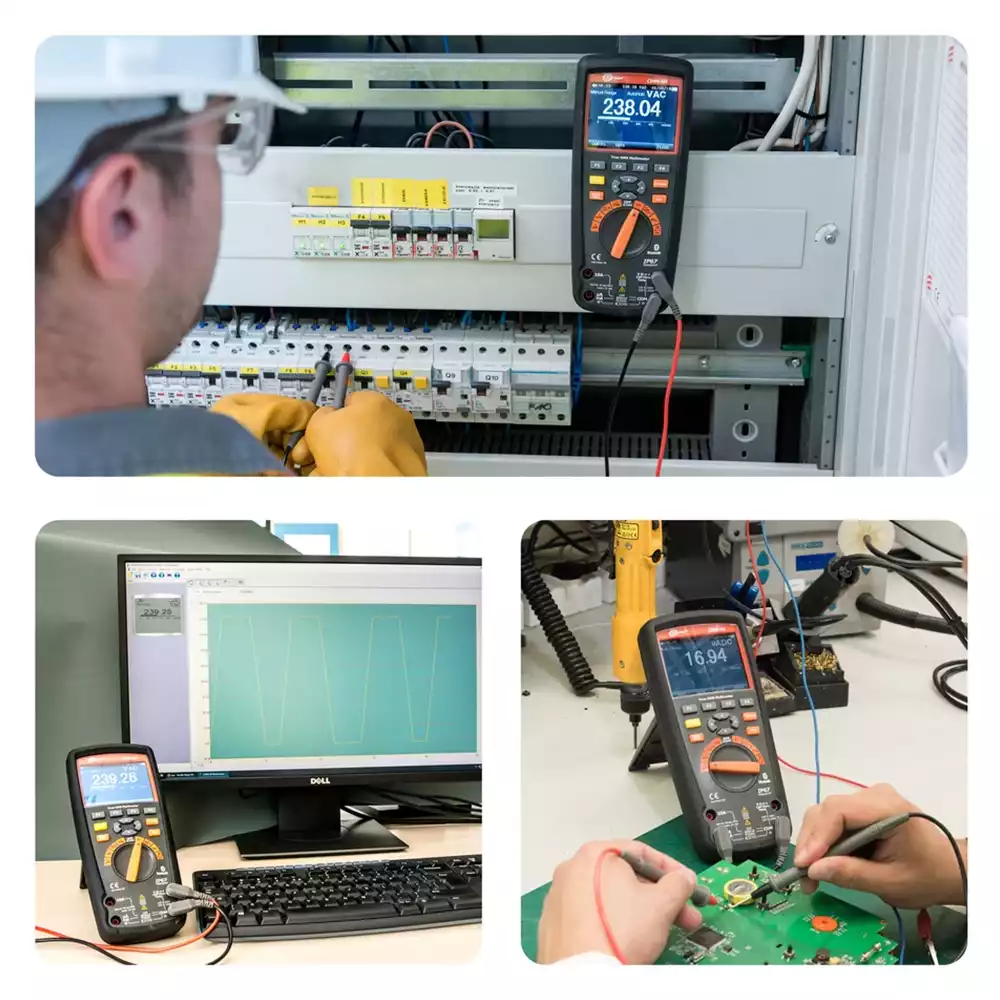

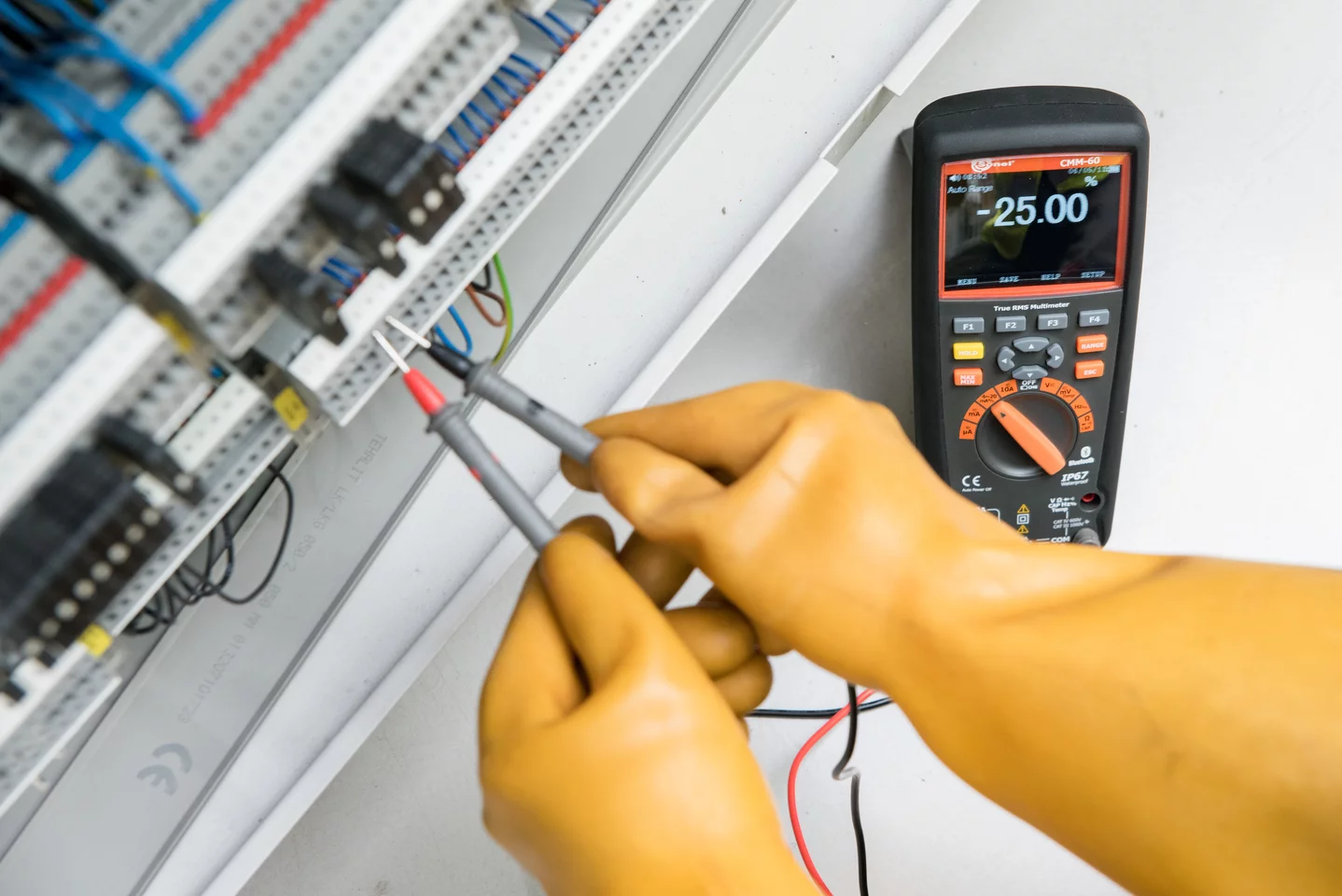

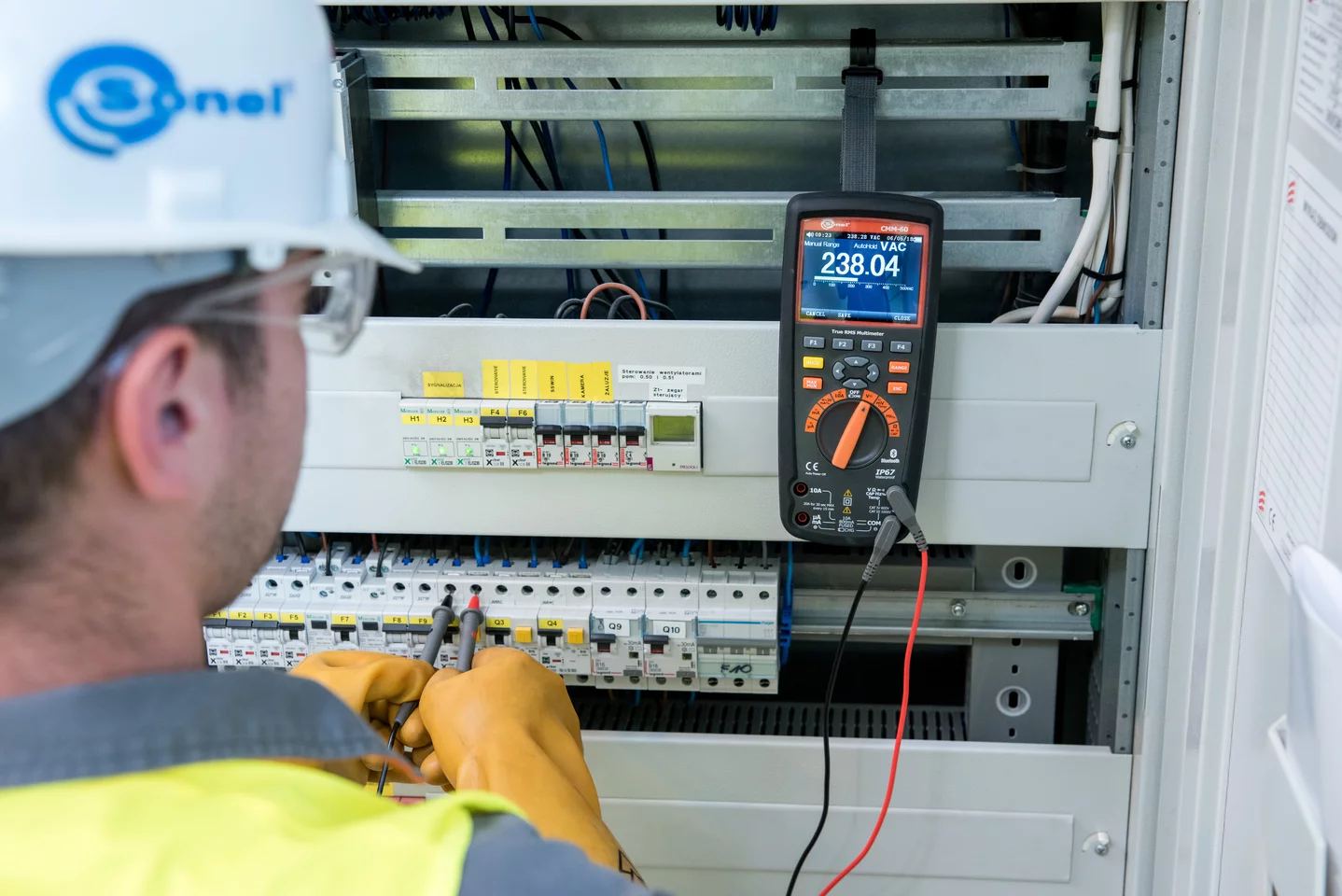

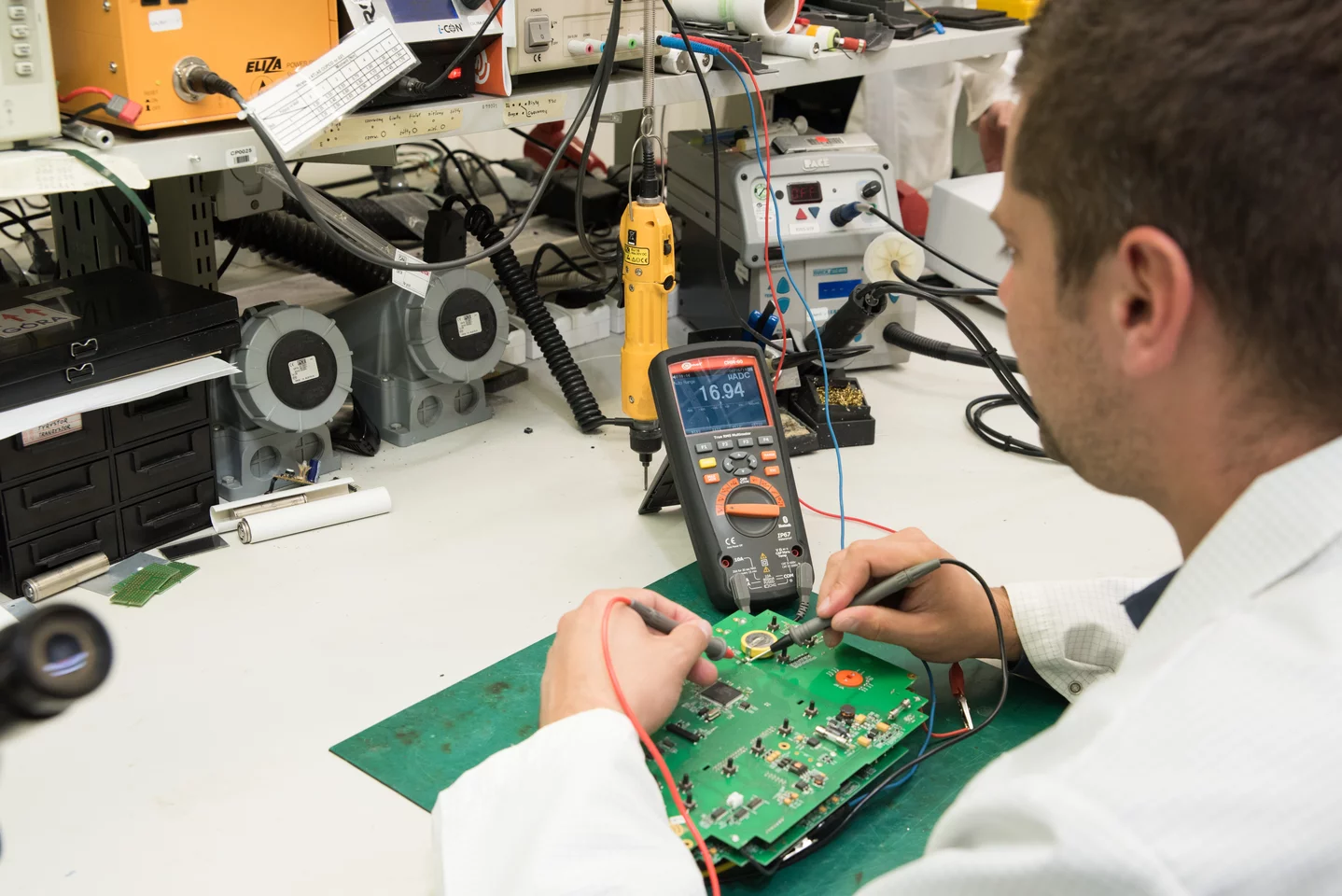

CMM-60 — это надежный помощник для диагностики и обслуживания электрических систем.
|
Тип
|
Портативный |
|
Погрешность измерения напряжения постоянного тока, %
|
0,05 |
|
Количество разрядов
|
4,5 |
|
Ёмкость
|
От 5 нФ до 10 мФ |
|
Неразрывность электрических цепей
|
Да |
|
Сила постоянного тока
|
От 500 мкА до 10 А |
|
Сила переменного тока
|
От 500 мкА до 10 А |
|
Напряжение постоянного тока
|
От 50 мВ до 1000 В |
|
Напряжение переменного тока
|
От 50 мВ до 1000 В |
|
Испытание диодов
|
Да |
|
Частота
|
От 50 Гц до 10 МГц |
|
Температура
|
От -50 °C до 1000 °C |
|
Регистрация мин./макс. значений
|
Да |
|
Скорость измерений
|
20 изм./сек. |
|
Внутренняя память
|
2000 |
|
Графическое представление статистических данных
|
График тренда |
|
Интерфейсы ввода/вывода
|
IR-Bluetooth |
|
Масса, кг
|
0,605 |
|
Габаритные размеры, мм
|
220 x 97 x 58 |
- Измерение напряжения постоянного и переменного тока до 1000 В:
- с возможностью отображения напряжения в дб в режиме db
- с фильтрацией нижних частот (> 1 кгц)
- отображение периодической и постоянной составляющей сигнала.
- Измерение силы постоянного и переменного тока до 10 А
- Измерение токовой петли 4~20ma%
- Измерение электрического сопротивления
- Измерение электрической ёмкости
- Контроль целостности цепи (прозвонка)
- Тестирование диодов
- Измерение частоты переменного тока и коэффициента заполнения
- Измерение температуры
- Фиксация максимального/минимального и среднего значения измерения
- Фиксация фактического результата измерения
- Фиксация пиковых значений и коэффициента постоянного и переменного напряжения и тока продолжительностью более 1 мс
- Автоматический/ручной выбор диапазонов измерений
- Функция измерения относительно опорного значения
- Регистрация сигналов
- Память результатов измерения
- Подсветка дисплея
- Фонарик
- Обмен данными с помощью мобильного приложения Sonel Multimeter Mobile на ОС Android
- Функция автоматического выключения
| CMM-10 | CMM-11 | CMM-30 | CMM-40 | CMM-60 | |
|---|---|---|---|---|---|
| Напряжение переменного тока | 600 В | 600 В TRMS | 1000 В TRMS | 1000 В TRMS | 1000 В TRMS |
| Напряжение постоянного тока | 600 В | 600 В | 1000 В | 1000 В | 1000 В |
| Переменный ток | 10 А | 10 А TRMS | 10 А TRMS | 10 А TRMS (20 А) | 10 А TRMS (20 А) |
| Постоянный ток | 10 А | 10 А | 10 А | 10 А (20 А) | 10 А (20 А) |
| Сопротивление | 40 МОм | 40 МОм | 60 МОм | 40 МОм | 50 МОм |
| Проверка целостности цепи («прозвонка») | + | + | + | + | + |
| Диоды | + | + | + | + | + |
| Ёмкость | 100 мкФ | 4000 мкФ | 6000 мкФ | 40 мФ | 10 мФ |
| Частота | 5 Гц…10 МГц | 4 Гц…100 кГц | 6 Гц…100 кГц | 40 Гц…10 кГц | 50 Гц…10 МГц |
| Температура | -20…760 °С | - | -20…760 °С | -50…1200 °С | -50…1000 °С |
| Токовая петля 4-20мА% | - | - | - | + | + |
| Функция RANGE | + | + | + | + | + |
| Функция REL | + | - | + | + | + |
| Функция HOLD | + | + | + | + | + |
| Функция MAX/MIN | - | + | + | + | + |
| Функция PEAK | - | - | + (> 1 мкс) | + (> 1 мс) | + (> 1 мс) |
| Регистратор | - | - | - | + | + |
| Подсветка | + | + | + | + | + |
| Фонарик | - | + | + | - | - |
| Память | - | - | - | + | + |
| Интерфейс | - | Bluetooth | Bluetooth | - | Bluetooth |
| Рабочая температура | 0…50 °С | 0…40 °С | 0…40 °С | 0…40 °С | 5…40 °С |
| Степень защиты | IP40 | IP65 | IP67 | IP67 | IP67 |
Подробные технические характеристики CMM-60
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Напряжение постоянного тока (DC)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
50,000 мВ1 |
0,001 мВ |
± (0,05% и.в. + 20 е.м.р.) |
500,00 мВ1 |
0,01 мВ |
± (0,025% и.в. + 5 е.м.р.) |
5,0000 В |
0,0001 В |
|
50,000 В |
0,001 В |
|
500,00 В |
0,01 В |
± (0,05% и.в. + 5 е.м.р.) |
1000,0 В |
0,1 В |
± (0,1% и.в. + 5 е.м.р.) |
1 При использовании режима REL для компенсации смещения.
- Входное сопротивление > 10 МОм;
- Защита от перегрузки: DC/AC 1000 В RMS.
Напряжение переменного тока True RMS (AC)
| Диапазон частоты 50…59,9 Гц | Разрешение | Погрешность |
|---|---|---|
50,000 мВ1 |
0,001 мВ |
± (0,3% и.в. + 25 е.м.р.) |
500,00 мВ1 |
0,01 мВ |
|
5,0000 В |
0,0001 В |
|
50,000 В |
0,001 В |
|
500,00 В |
0,01 В |
|
1000,0 В |
0,1 В |
1 При использовании режима REL для компенсации смещения.
| Диапазон частоты 60…999 Гц | Разрешение | Погрешность |
|---|---|---|
50,000 мВ1 |
0,001 мВ |
± (0,5% и.в. + 25 е.м.р.) |
500,00 мВ1 |
0,01 мВ |
|
5,0000 В |
0,0001 В |
|
50,000 В |
0,001 В |
|
500,00 В |
0,01 В |
|
1000,0 В |
0,1 В |
1 При использовании режима REL для компенсации смещения.
| Диапазон частоты 1…5 кГц | Разрешение | Погрешность |
|---|---|---|
50,000 мВ1 |
0,001 мВ |
± (3,0% и.в. + 25 е.м.р.) |
500,00 мВ1 |
0,01 мВ |
|
5,0000 В |
0,0001 В |
|
50,000 В |
0,001 В |
|
500,00 В |
0,01 В |
|
1000,0 В |
0,1 В |
1 При использовании режима REL для компенсации смещения.
Постоянный ток (DC)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
500,00 мкA |
0,01 мкA |
± (0,1% и.в. + 20 е.м.р.) |
5000,0 мкA |
0,1 мкA |
|
50,000 мA |
0,001 мA |
|
500,00 мA |
0,01 мA |
± (0,15% и.в. + 20 е.м.р.) |
10,000 A |
0,001 A |
± (0,3% и.в. + 20 е.м.р.) |
- 20 А в течение 30 секунд при ограниченной точности.
Переменный ток True RMS (AC)
| Диапазон частоты 50…59,9 Гц | Разрешение | Погрешность |
|---|---|---|
500,00 мкA |
0,01 мкA |
± (0,6% и.в. + 25 е.м.р.) |
5000,0 мкA |
0,1 мкA |
|
50,000 мA |
0,001 мA |
|
500,00 мA |
0,01 мA |
|
10,000 A |
0,001 A |
| Диапазон частоты 60…999 Гц | Разрешение | Погрешность |
|---|---|---|
500,00 мкA |
0,01 мкA |
± (1,5% и.в. + 25 е.м.р.) |
5000,0 мкA |
0,1 мкA |
|
50,000 мA |
0,001 мA |
|
500,00 мA |
0,01 мA |
|
10,000 A |
0,001 A |
| Диапазон частоты 1…10 кГц | Разрешение | Погрешность |
|---|---|---|
500,00 мкA |
0,01 мкA |
± (3,0% и.в. + 25 е.м.р.) |
5000,0 мкA |
0,1 мкA |
|
50,000 мA |
0,001 мA |
|
500,00 мA |
0,01 мA |
|
10,000 A |
0,001 A |
Сопротивление
| Диапазон | Разрешение | Погрешность |
|---|---|---|
50,000 Ом1 |
0,001 Ом |
± (0,5% и.в. + 20 е.м.р.) |
500,00 Ом1 |
0,01 Ом |
± (0,05% и.в. + 10 е.м.р.) |
5,0000 кОм |
0,0001 кОм |
|
50,000 кОм |
0,001 кОм |
|
500,00 кОм |
0,01 кОм |
± (0,1% и.в. + 10 е.м.р.) |
5,0000 МОм |
0,0001 МОм |
± (0,2% и.в. + 20 е.м.р.) |
50,000 МОм |
0,001 МОм |
± (2% и.в. + 20 е.м.р.) |
1 При использовании режима REL для компенсации смещения.
Ёмкость
| Диапазон | Разрешение | Погрешность |
|---|---|---|
5,000 нФ1 |
0,001 нФ |
± (2% и.в. + 40 е.м.р.) |
50,00 нФ1 |
0,01 нФ |
|
500,0 мкФ |
0,1 мкФ |
|
5,000 мкФ |
0,001 мкФ |
|
50,00 мкФ |
0,01 мкФ |
|
500,0 мкФ |
0,1 мкФ |
± (5% и.в. + 40 е.м.р.) |
10,00 мФ |
0,01 мФ |
1 При использовании режима REL для компенсации смещения.
Частота
| Диапазон | Разрешение | Погрешность |
|---|---|---|
50,000 Гц |
0,001 Гц |
± (0,01% и.в. + 10 е.м.р.) |
500,00 Гц |
0,01 Гц |
|
5,0000 кГц |
0,0001 кГц |
|
50,000 кГц |
0,001 кГц |
|
500,00 кГц |
0,01 кГц |
|
5,0000 МГц |
0,0001 МГц |
|
10,000 МГц |
0,001 МГц |
- Чувствительность:
- Минимальное значение эффективного напряжения 0,8 В при рабочем цикле от 20% до 80% и < 100 кГц;
- Минимальное значение эффективного напряжения 5 В при рабочем цикле от 20% до 80% и > 100 кГц.
Измерение температуры
| Диапазон | Разрешение | Погрешность |
|---|---|---|
-50,0…1000,0 °C |
0,1 °C |
± (1,0% и.в. + 2,5 °C) |
- Точность температурного датчика не учитывается
| Дополнительные технические характеристики |
|
|---|---|
| Питание |
|
| Питание измерителя |
|
| Категория электробезопасности | CAT IV/600 В |
| Условия окружающей среды и другие технические данные |
|
Диапазон рабочих температур |
5…40 °C при относительной влажности макс. 80 % до 31 °C, с линейным уменьшением до 50% при 40 °C |
Диапазон температур при хранении |
-20…60 °C при относительной влажности менее 80 % |
Класс защиты |
IP67 |
Нормальные условия для поверки |
|
Размеры |
220 x 97 x 58 мм |
Масса (без элементов питания) |
Не более 605 гр. |
Дисплей |
ЖКИ с подсветкой. |
Высота над уровнем моря |
˂ 2000 м |
Тестирование диодов |
I = 0,9 мA, U0 = 3,2 В DC |
Целостность цепи |
Звуковая индикация R < 25 Ом, I < 0,35 мА |
Индикация превышения диапазона |
OL символ |
Коэфф.пиковых значений |
≤ 3 для диапазона до 500 В с линейным уменьшением до ≤ 1,5 при 1000 В. |
Время отклика для функции PEAK |
> 1 мс |
Входное сопротивление |
|
Память (результаты) |
2000 |
Память (регистратор) |
До 10000 отсчётов в зависимости от дискретизации. |
Частота измерений |
20 измерений в секунду |
Предохранитель |
|
Время бездействия до автоматического выключения |
5…60 минут |

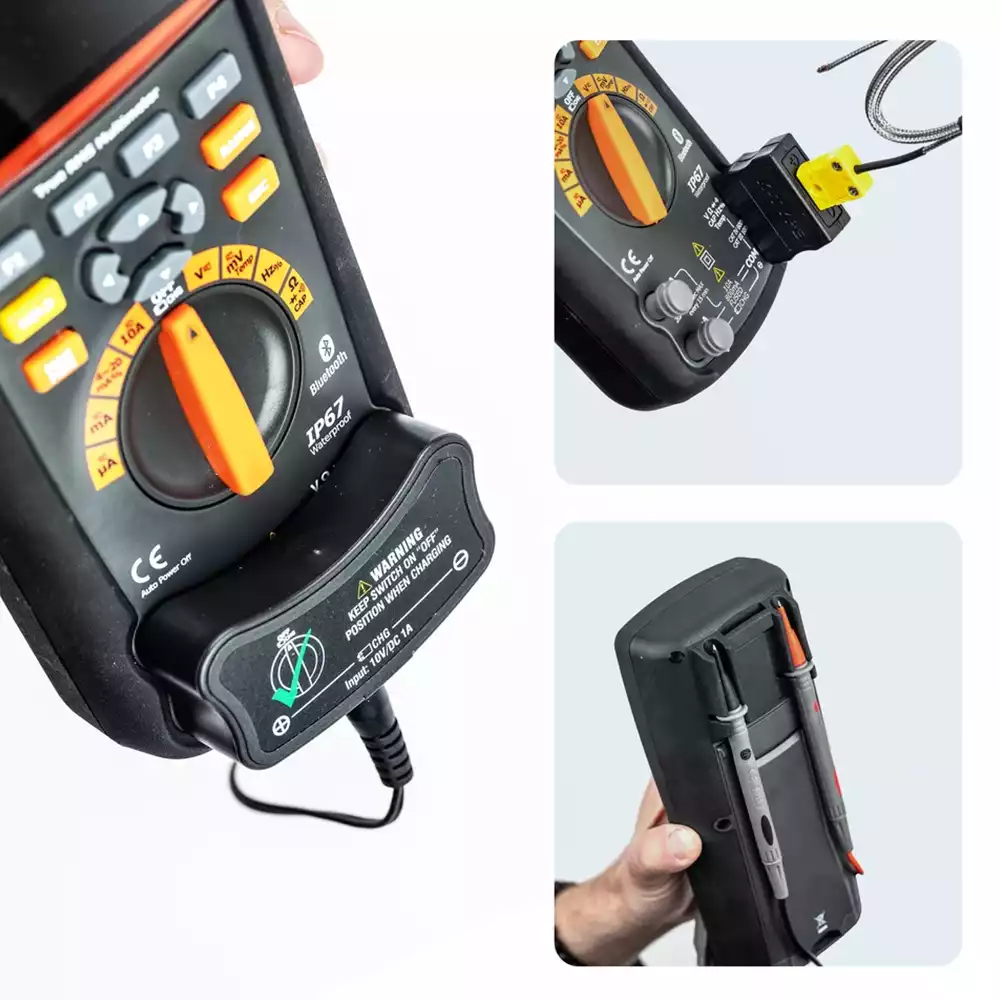

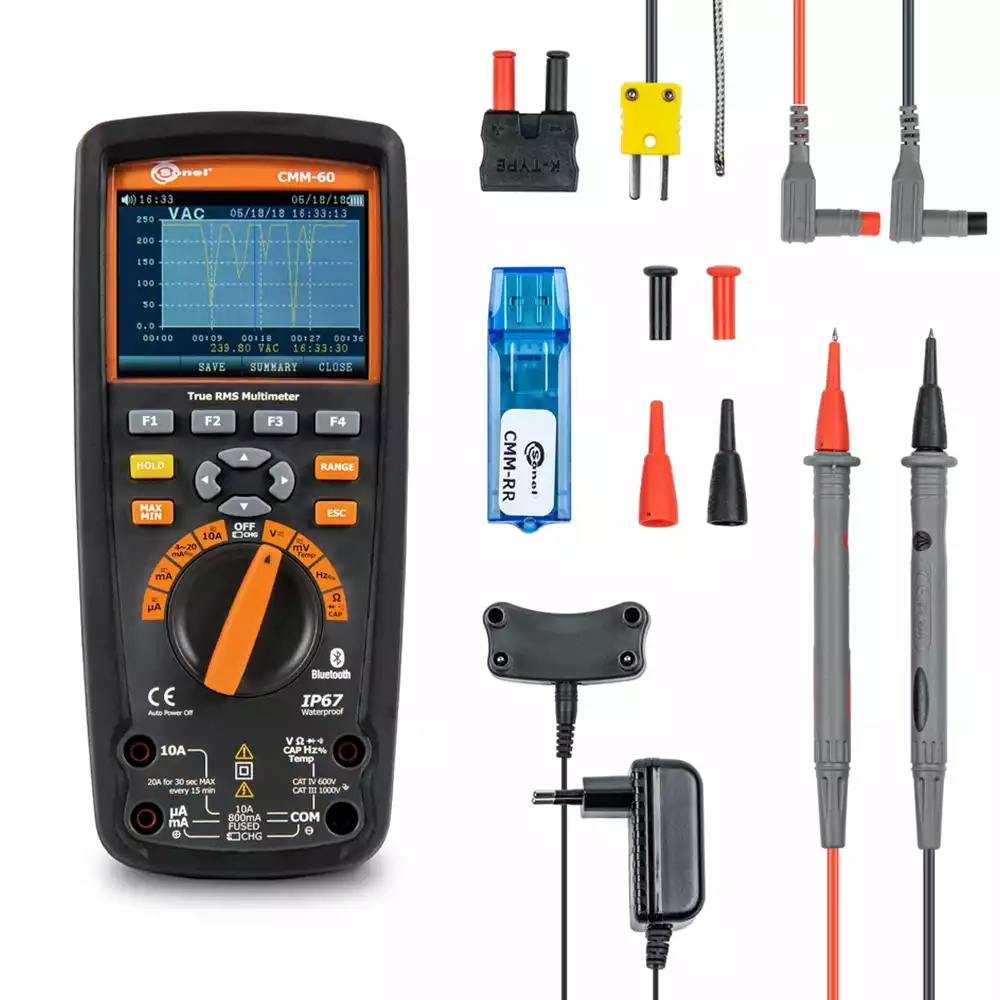

Стандартная комплектация:
| Количество |
Артикул |
|
|---|---|---|
| Адаптер для зарядного устройства (CMM-60) | 1 шт. | WAADALAD1 |
| Адаптер для термопары | 1 шт. | WAADATEMK |
| Аккумуляторная батарея Li-Pol SONEL-25 7,4 V | 1 шт. | WAAKU25 |
| Зарядное устройство для CMM-60 | 1 шт. | WAZASZ21 |
| Комплект измерительных проводов CMP/СММ (CAT IV, M) | 1 шт. | WAPRZCMM2 |
| Радиоприёмник для CMM-60 | 1 шт. | WAADACMMRR |
| Термопара типа К металлический | 1 шт. | WASONTEMK2 |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| Футляр M13 | WAFUTM13 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| CMM-60 Руководство пользователя (CMM-60 v.1.01.pdf) | Руководство пользователя | RU | 1 МБ |
|
| Datasheet CMM-60 (datasheet_CMM-60_EN_v1.08.pdf) | Data Sheet | EN | 1,2 МБ |
|
