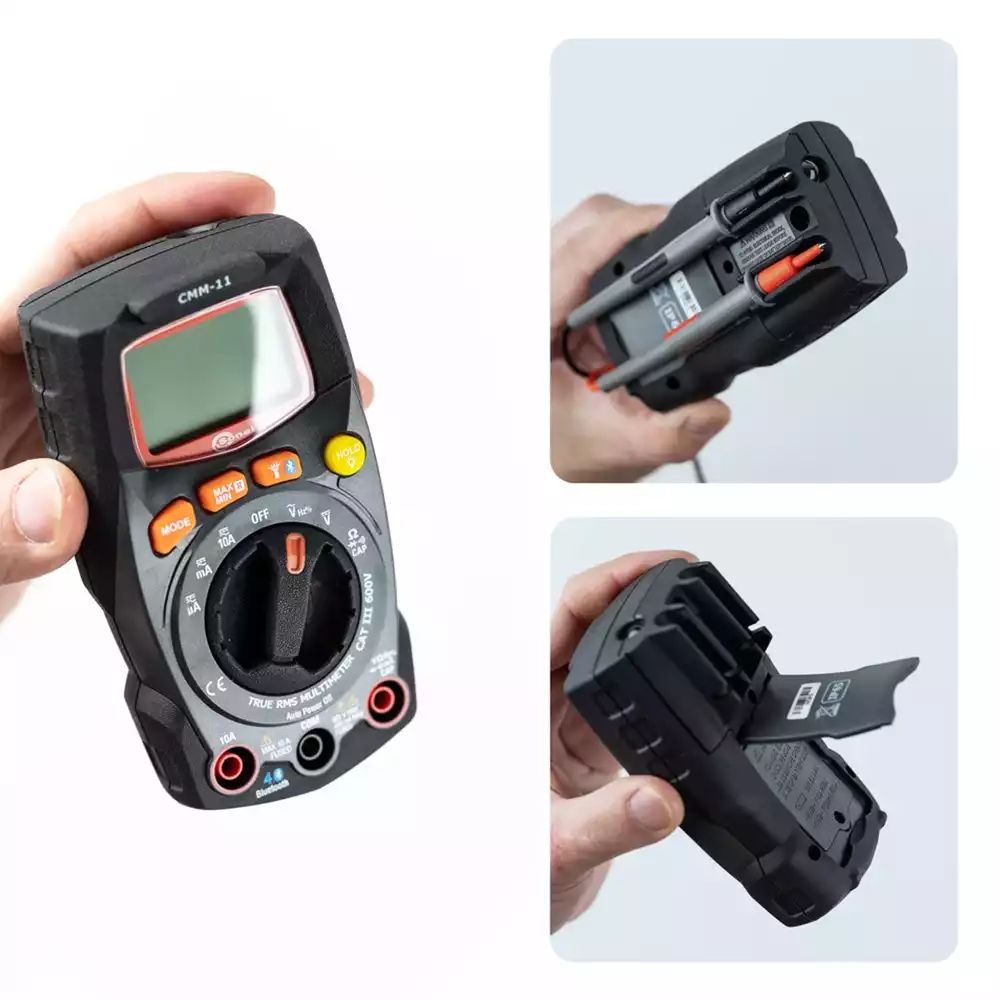

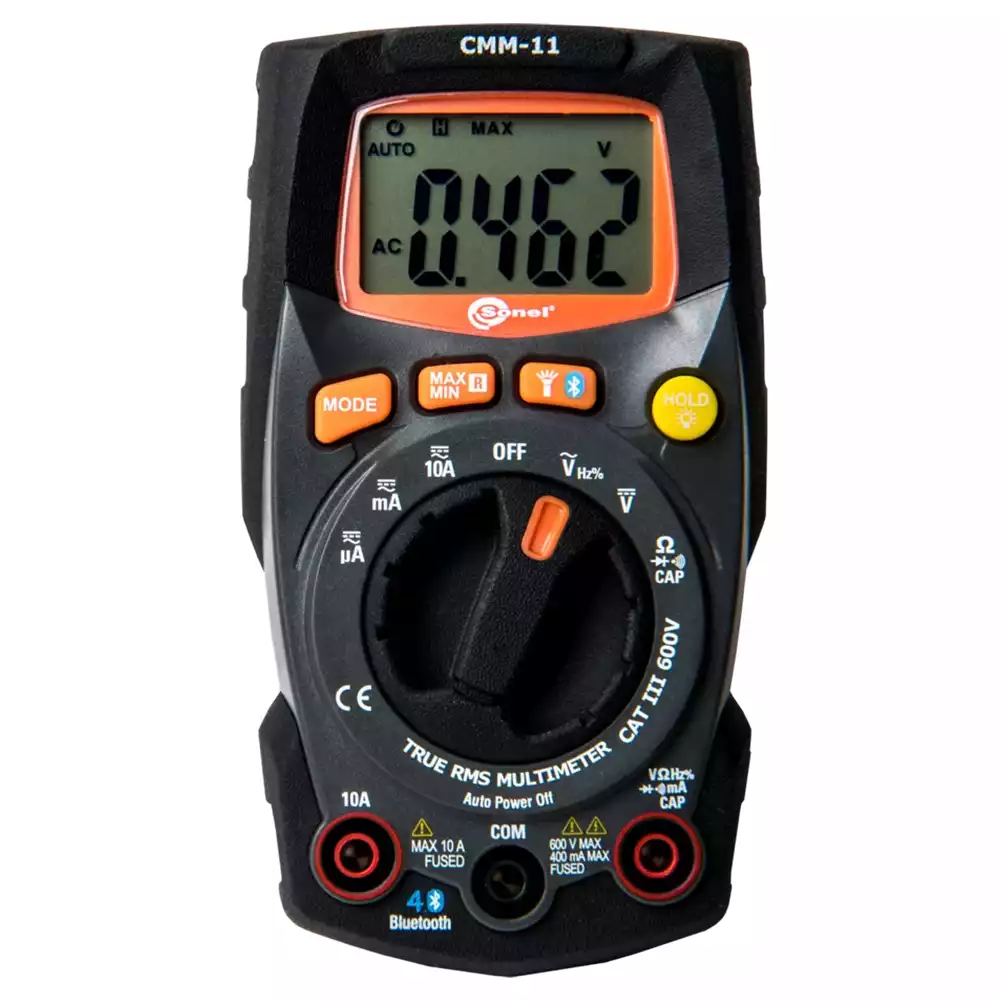

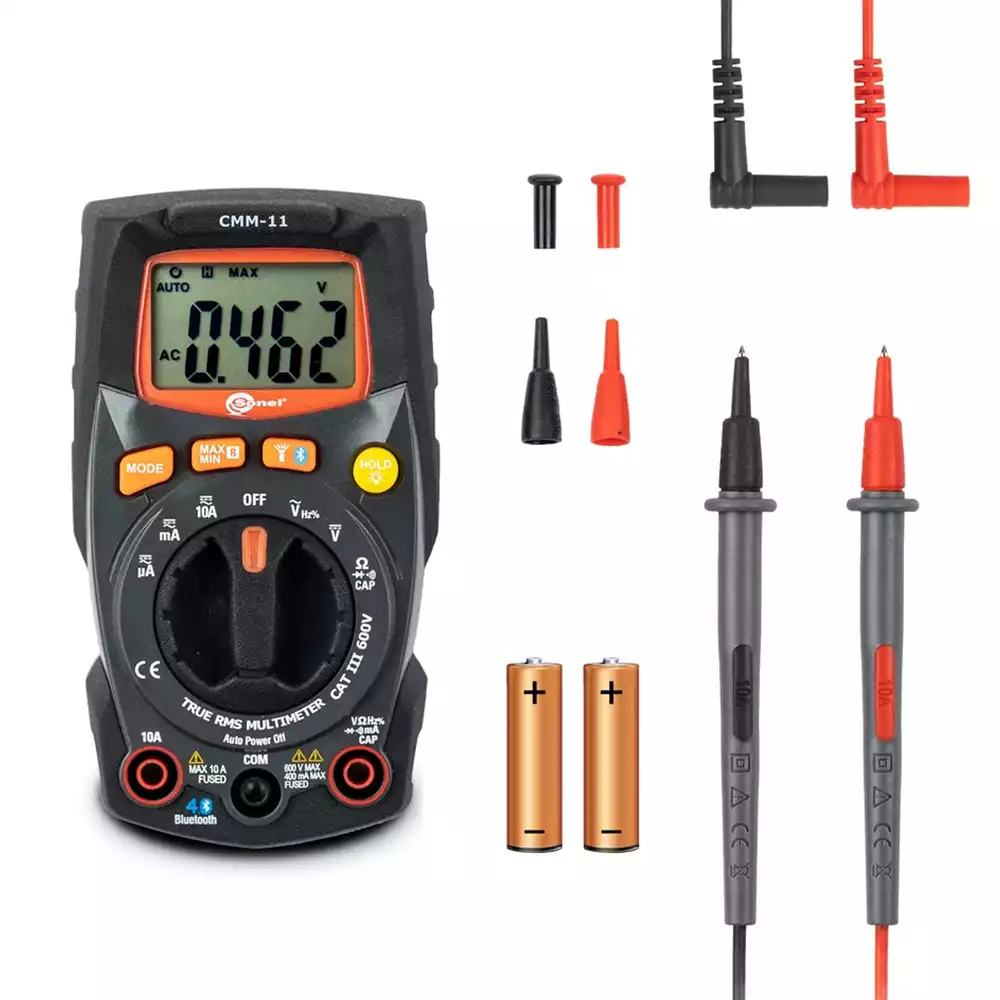

CMM-11 – это компактный и универсальный цифровой мультиметр, предназначенный для выполнения широкого спектра измерений электрических параметров. Этот прибор идеально подходит как для профессиональных электриков, так и для любителей, благодаря своей надежности, точности и простоте использования.
Основные характеристики:
- Функционал: измерение постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, частоты, проверки диодов и целостности цепи.
- Дисплей: яркий ЖК-экран с крупными цифрами, обеспечивающий удобное считывание результатов даже в условиях низкой освещенности.
- Диапазоны измерений: широкий выбор автоматических и ручных диапазонов для работы с различными нагрузками и параметрами.
- Защита: встроенная защита от перегрузки для предотвращения повреждений прибора.
- Эргономика: компактный и легкий корпус с нескользящей поверхностью, обеспечивающий удобство работы.
- Дополнительные функции: режим удержания данных (Data Hold), автоматическое отключение питания для экономии заряда батареи.
Преимущества:
- Высокая точность измерений.
- Простота управления благодаря интуитивно понятным переключателям и кнопкам.
- Надежность и долговечность при регулярном использовании.
Применение:

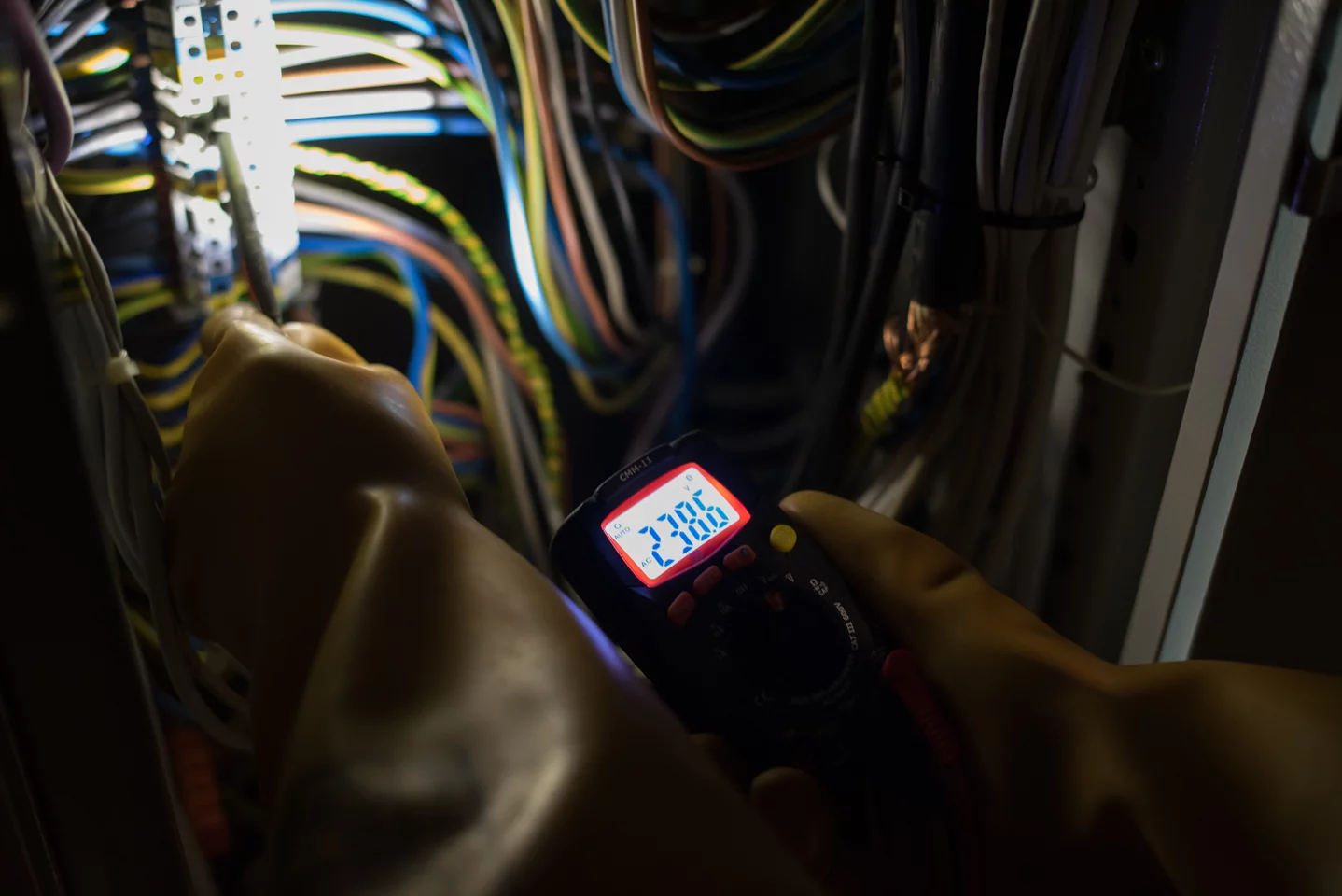

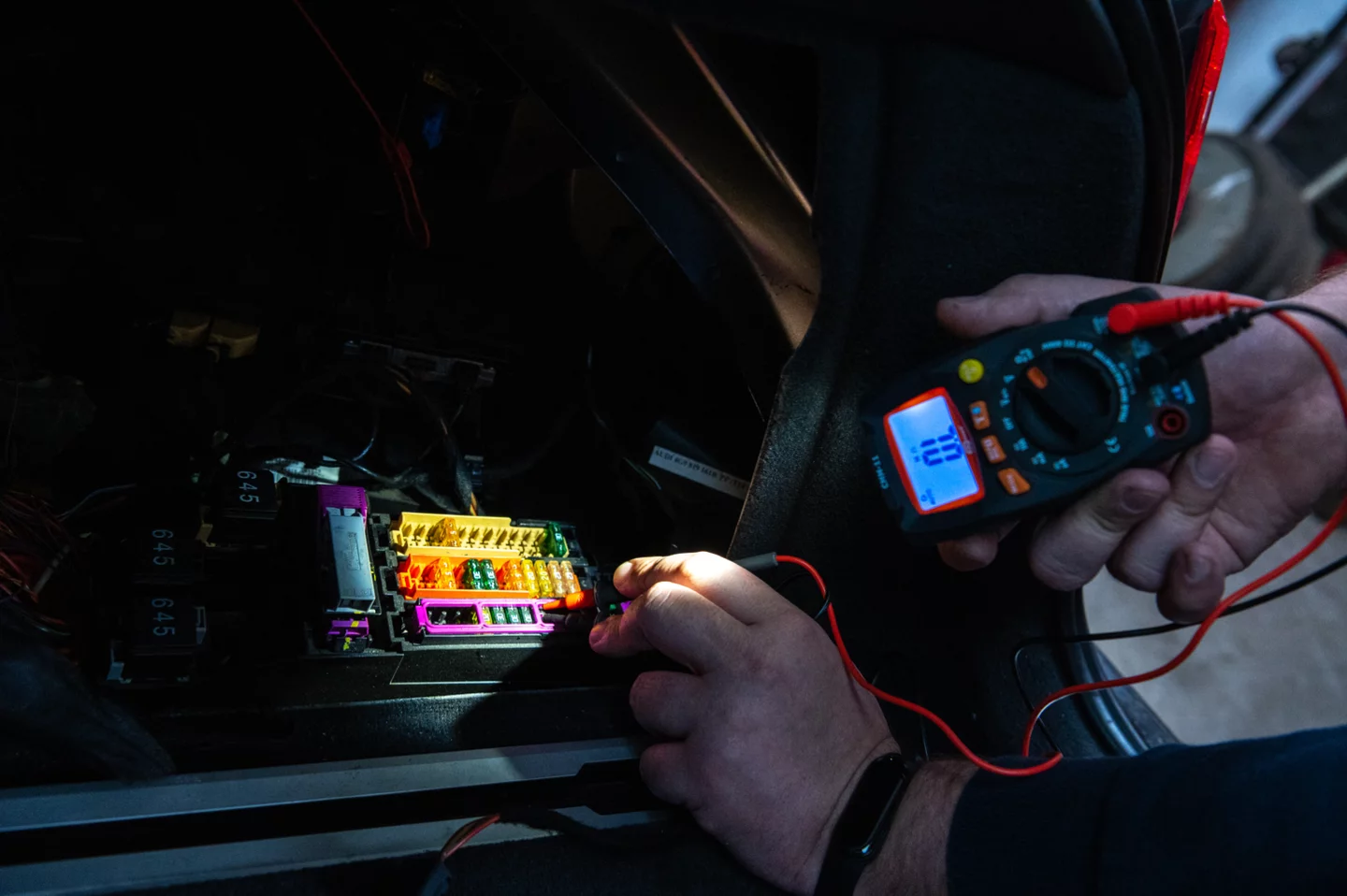

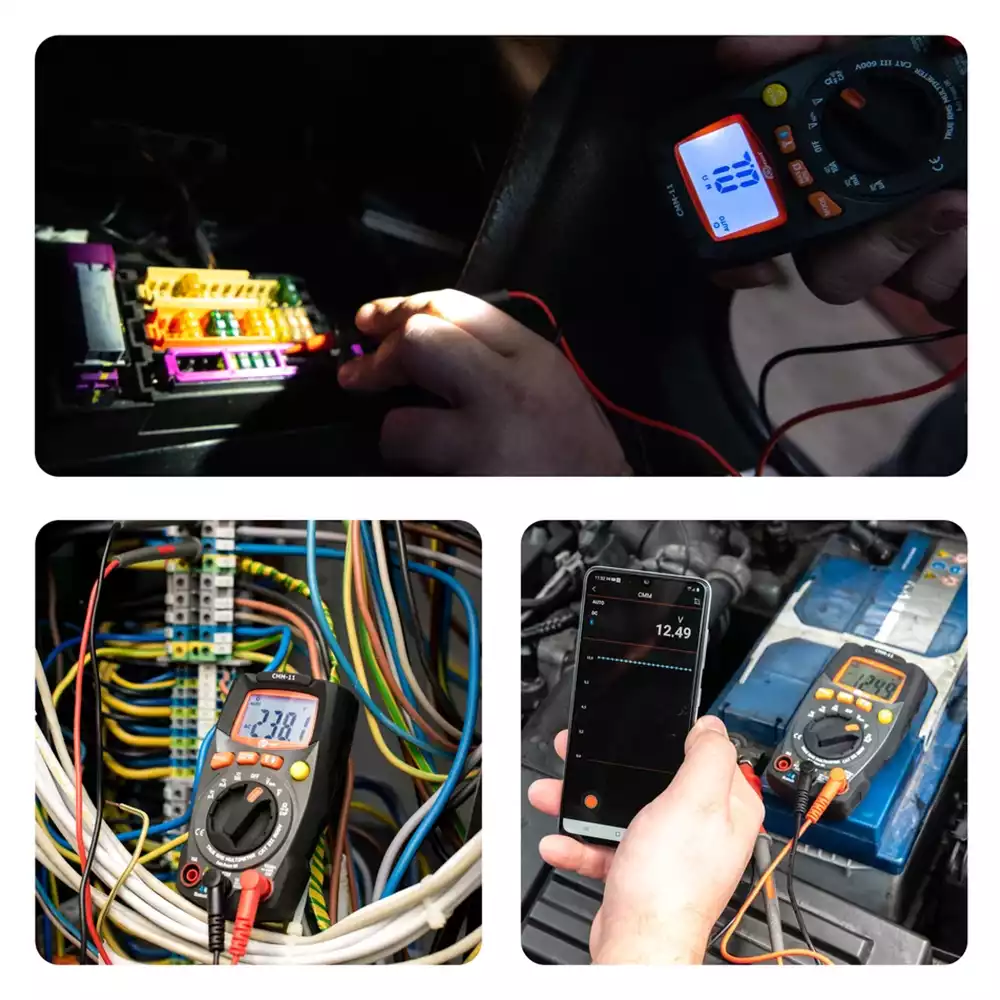

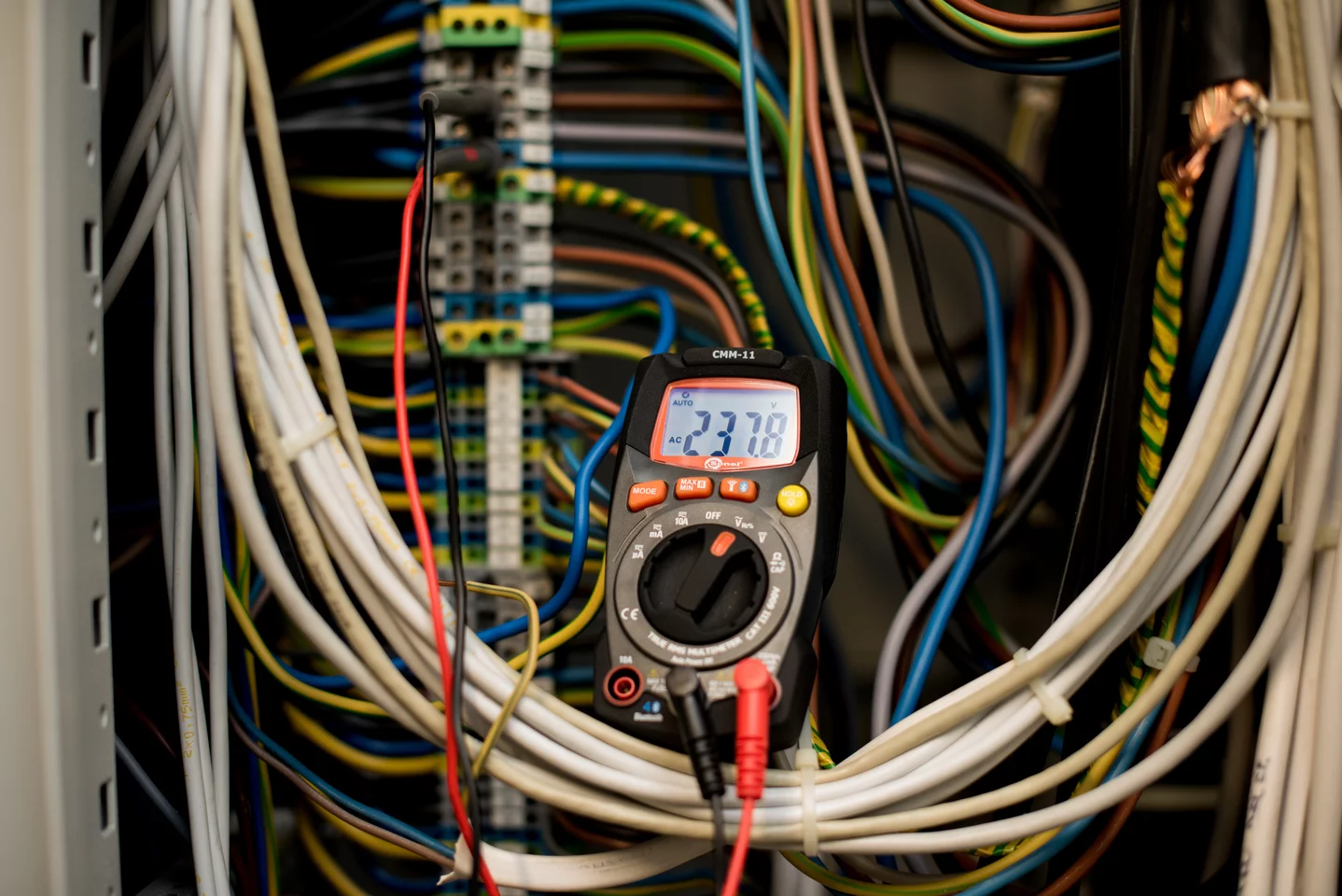

CMM-11 используется для диагностики электрических систем, ремонта бытовой техники, проверки цепей автомобилей, а также в образовательных и исследовательских целях.
Этот цифровой мультиметр станет отличным инструментом для выполнения любых электрических измерений, гарантируя точность и удобство в работе.
|
Тип
|
Портативный |
|
Погрешность измерения напряжения постоянного тока, %
|
1,0 |
|
Количество разрядов
|
3,5 |
|
Ёмкость
|
От 40 нФ до 4000 мкФ |
|
Неразрывность электрических цепей
|
Да |
|
Сила постоянного тока
|
От 400 мкА до 10 А |
|
Сила переменного тока
|
От 400 мкА до 10 А |
|
Напряжение постоянного тока
|
От 400 мВ до 600 В |
|
Напряжение переменного тока
|
От 4 В до 600 В |
|
Испытание диодов
|
Да |
|
Частота
|
От 4 Гц до 100 кГц |
|
Регистрация мин./макс. значений
|
Да |
|
Интерфейсы ввода/вывода
|
IR-Bluetooth |
|
Масса, кг
|
0,206 |
|
Габаритные размеры, мм
|
121 x 67 x 45 |
- Измерение напряжения постоянного и переменного тока до 600 В
- Измерение силы постоянного и переменного тока до 10 А
- Измерение электрического сопротивления
- Измерение электрической ёмкости
- Контроль целостности цепи (прозвонка)
- Тестирование диодов
- Измерение частоты переменного тока и коэффициента заполнения
- Фиксация максимального и минимального значения измерения
- Фиксация фактического результата измерения
- Автоматический/ручной выбор диапазонов измерений
- Подсветка дисплея
- Фонарик

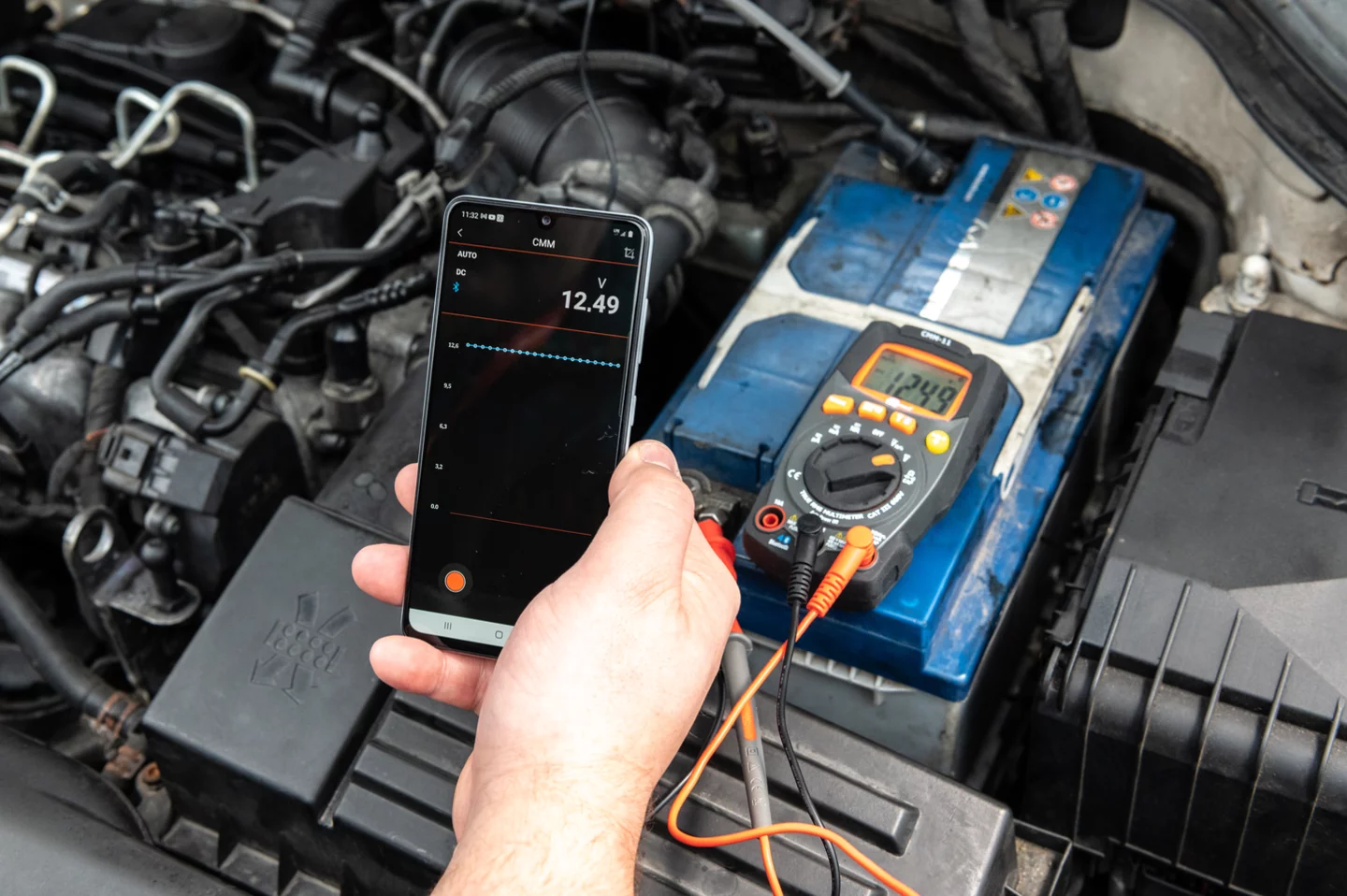

- Обмен данными с помощью мобильного приложения Sonel Multimeter Mobile на ОС Android
- Функция автоматического выключения
| CMM-10 | CMM-11 | CMM-30 | CMM-40 | CMM-60 | |
|---|---|---|---|---|---|
| Напряжение переменного тока | 600 В | 600 В TRMS | 1000 В TRMS | 1000 В TRMS | 1000 В TRMS |
| Напряжение постоянного тока | 600 В | 600 В | 1000 В | 1000 В | 1000 В |
| Переменный ток | 10 А | 10 А TRMS | 10 А TRMS | 10 А TRMS (20 А) | 10 А TRMS (20 А) |
| Постоянный ток | 10 А | 10 А | 10 А | 10 А (20 А) | 10 А (20 А) |
| Сопротивление | 40 МОм | 40 МОм | 60 МОм | 40 МОм | 50 МОм |
| Проверка целостности цепи («прозвонка») | + | + | + | + | + |
| Диоды | + | + | + | + | + |
| Ёмкость | 100 мкФ | 4000 мкФ | 6000 мкФ | 40 мФ | 10 мФ |
| Частота | 5 Гц…10 МГц | 4 Гц…100 кГц | 6 Гц…100 кГц | 40 Гц…10 кГц | 50 Гц…10 МГц |
| Температура | -20…760 °С | - | -20…760 °С | -50…1200 °С | -50…1000 °С |
| Токовая петля 4-20мА% | - | - | - | + | + |
| Функция RANGE | + | + | + | + | + |
| Функция REL | + | - | + | + | + |
| Функция HOLD | + | + | + | + | + |
| Функция MAX/MIN | - | + | + | + | + |
| Функция PEAK | - | - | + (> 1 мкс) | + (> 1 мс) | + (> 1 мс) |
| Регистратор | - | - | - | + | + |
| Подсветка | + | + | + | + | + |
| Фонарик | - | + | + | - | - |
| Память | - | - | - | + | + |
| Интерфейс | - | Bluetooth | Bluetooth | - | Bluetooth |
| Рабочая температура | 0…50 °С | 0…40 °С | 0…40 °С | 0…40 °С | 5…40 °С |
| Степень защиты | IP40 | IP65 | IP67 | IP67 | IP67 |
Подробные технические характеристики CMM-11
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Напряжение постоянного тока (DC)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
400,0 мВ |
0,1 мВ |
± (1,0% и.в. + 8 е.м.р.) |
4,000 В |
0,001 В |
± (1,0% и.в. + 3 е.м.р.) |
40,00 В |
0,01 В |
|
400,0 В |
0,1 В |
|
600 В |
1 В |
± (1,2% и.в. + 3 е.м.р.) |
- Входное сопротивление 10 МОм
Напряжение переменного тока True RMS (AC)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
4,000 В |
0,001 В |
± (1,0% и.в. + 5 е.м.р.) |
40,00 В |
0,01 В |
|
400,0 В |
0,1 В |
|
600 В |
1 В |
± (1,2% и.в. + 5 е.м.р.) |
- Частотный диапазон от 50…60 Гц
- Входное сопротивление 10 МОм
Постоянный ток (DC)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
400,0 мкA |
0,1 мкA |
± (1,0% и.в. + 3 е.м.р.) |
4000 мкA |
1 мкA |
± (1,5% и.в. + 3 е.м.р.) |
40,00 мA |
0,01 мA |
|
400,0 мA |
0,1 мA |
|
10,00 A |
0,01 A |
± (2,5% и.в. + 5 е.м.р.) |
Переменный ток True RMS (AC)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
400,0 мкA |
0,1 мкA |
± (2,0% и.в. + 5 е.м.р.) |
4000 мкA |
1 мкA |
± (2,5% и.в. + 5 е.м.р.) |
40,00 мA |
0,01 мA |
|
400,0 мA |
0,1 мA |
|
10,00 A |
0,01 A |
± (3,0% и.в. + 7 е.м.р.) |
- Частотный диапазон от 50…60 Гц
Сопротивление
| Диапазон | Разрешение | Погрешность |
|---|---|---|
400,0 Ом |
0,1 Ом |
± (1,0% и.в. + 4 е.м.р.) |
4,000 кОм |
0,001 кОм |
± (1,5% и.в. + 5 е.м.р.) |
40,00 кОм |
0,01 кОм |
|
400,0 кОм |
0,1 кОм |
|
4,000 MОм |
0,001 MОм |
|
40,00 MОм |
0,01 MОм |
± (2,0% и.в. +10 е.м.р.) |
Ёмкость
| Диапазон | Разрешение | Погрешность |
|---|---|---|
40,00 нФ |
0,01 нФ |
± (5,0% и.в. + 35 е.м.р.) |
400,0 нФ |
0,1 нФ |
± (3,0% и.в. + 5 е.м.р.) |
4,000 мкФ |
0,001 мкФ |
|
40,00 мкФ |
0,01 мкФ |
|
400,0 мкФ |
0,1 мкФ |
± (4,0% и.в. + 5 е.м.р.) |
4000 мкФ |
1 мкФ |
± (5,0% и.в. + 5 е.м.р.) |
Частота
| Диапазон | Разрешение | Погрешность |
|---|---|---|
4,000 Гц |
0,001 Гц |
± (1,0% и.в. + 5 е.м.р.) |
40,00 Гц |
0,01 Гц |
|
400,0 Гц |
0,1 Гц |
|
4,000 кГц |
0,001 кГц |
|
40,00 кГц |
0,01 кГц |
|
100,0 кГц |
0,1 кГц |
| Дополнительные технические характеристики |
|
|---|---|
| Питание |
|
| Питание измерителя |
|
| Категория электробезопасности | CAT III/600В |
| Условия окружающей среды и другие технические данные |
|
Диапазон рабочих температур |
5…40 °C при относительной влажности менее 80 % |
Диапазон температур при хранении |
-20…60 °C при относительной влажности менее 80 % |
Класс защиты |

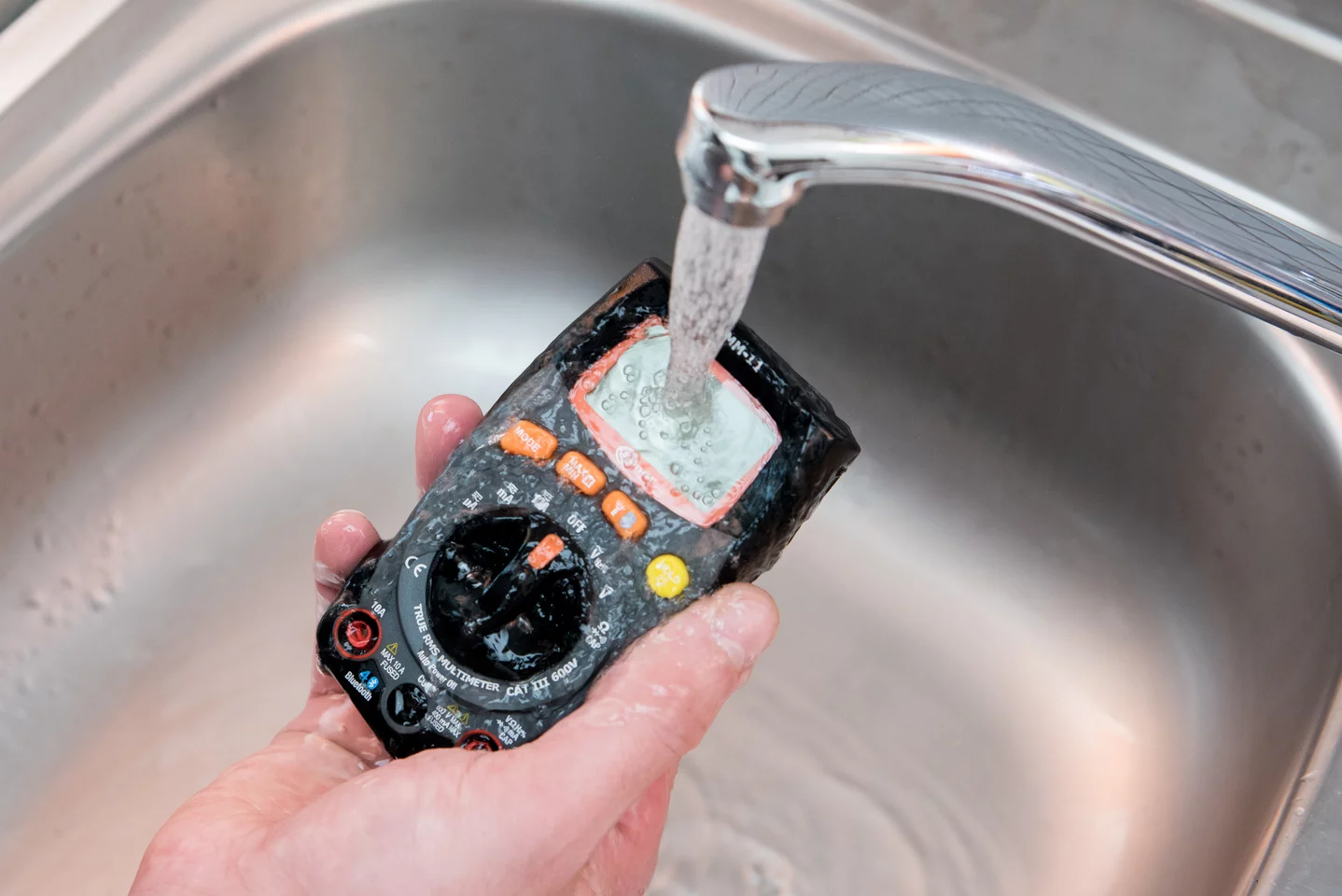

IP65 |
Нормальные условия для поверки |
|
Размеры |
121 x 67 x 45 мм |
Масса (без элементов питания) |
Не более 206 гр. |
Дисплей |
ЖКИ с подсветкой, 4-х цифровой с индикацией функции. |
Высота над уровнем моря |
˂ 2000 м |
Тестирование диодов |
I = 0,3 мA, U0 ˂ 3,3 В DC |
Целостность цепи |
I < 0,5 мA, звуковая индикация R < 50 Ом |
Индикация превышения диапазона |
OL символ |
Сигнализация разряда батареи |
|
Входное сопротивление |
10 MОм (AC/DC) |
Частота измерений |
2 измерения в секунду |
Предохранитель |
|
Время до автомат. выключения |
15 мин. |
символ Стандартная комплектация:
|
Количество |
Артикул |
|
|---|---|---|
| Комплект измерительных проводов CMP/СММ (CAT IV, S) | 1 шт. | WAPRZCMM1 |
Дополнительная комплектация:
|
Артикул |
|
|---|---|
| Футляр S1 | WAFUTS1 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| CMM-11 Руководство пользователя (CMM-11 v.1.01.pdf) | Руководство пользователя | RU | 532,6 КБ |
|
| Datasheet CMM-11 (datasheet_CMM-11_EN_v1.07.pdf) | Data Sheet | EN | 512,1 КБ |
|
