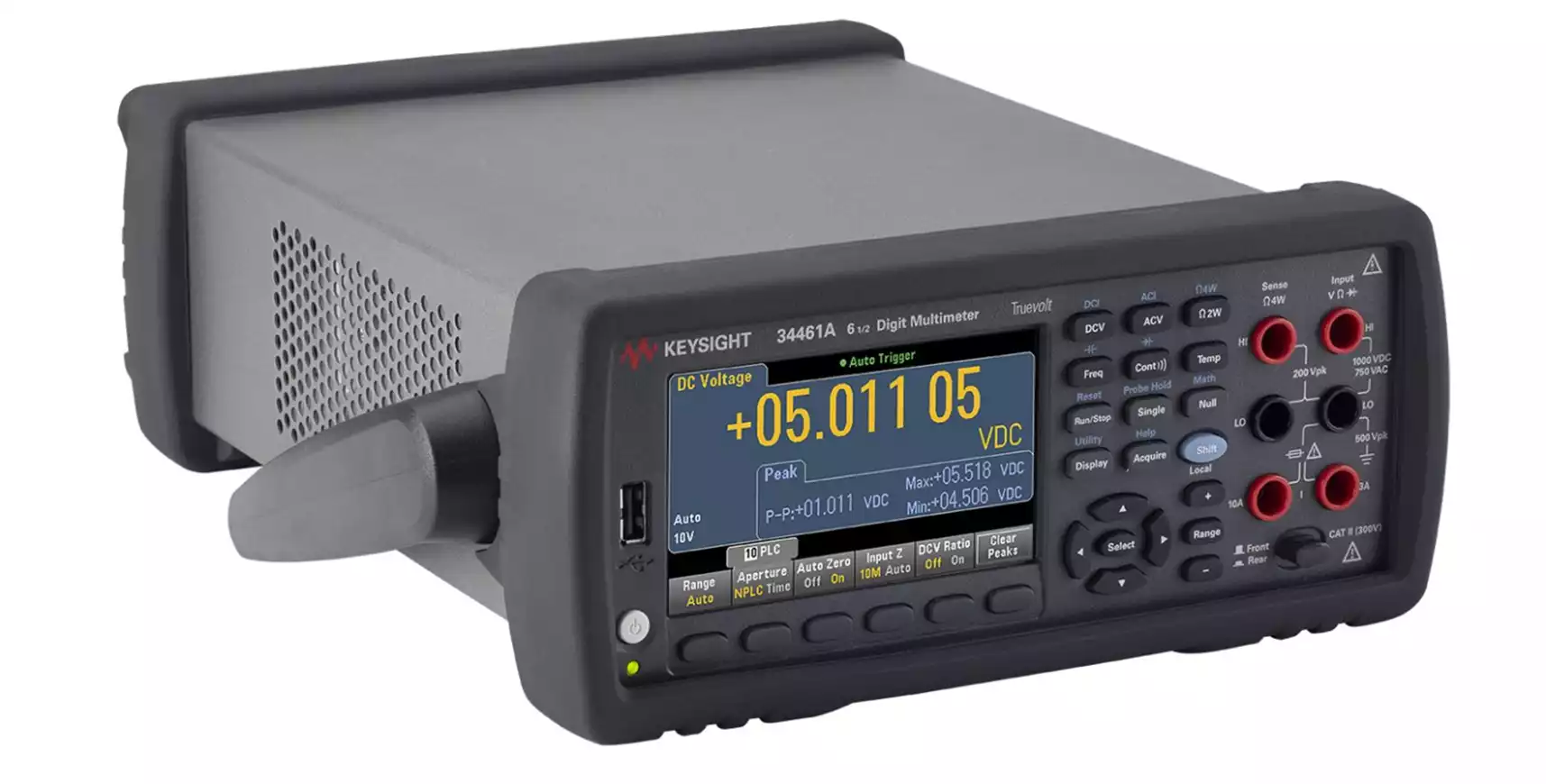

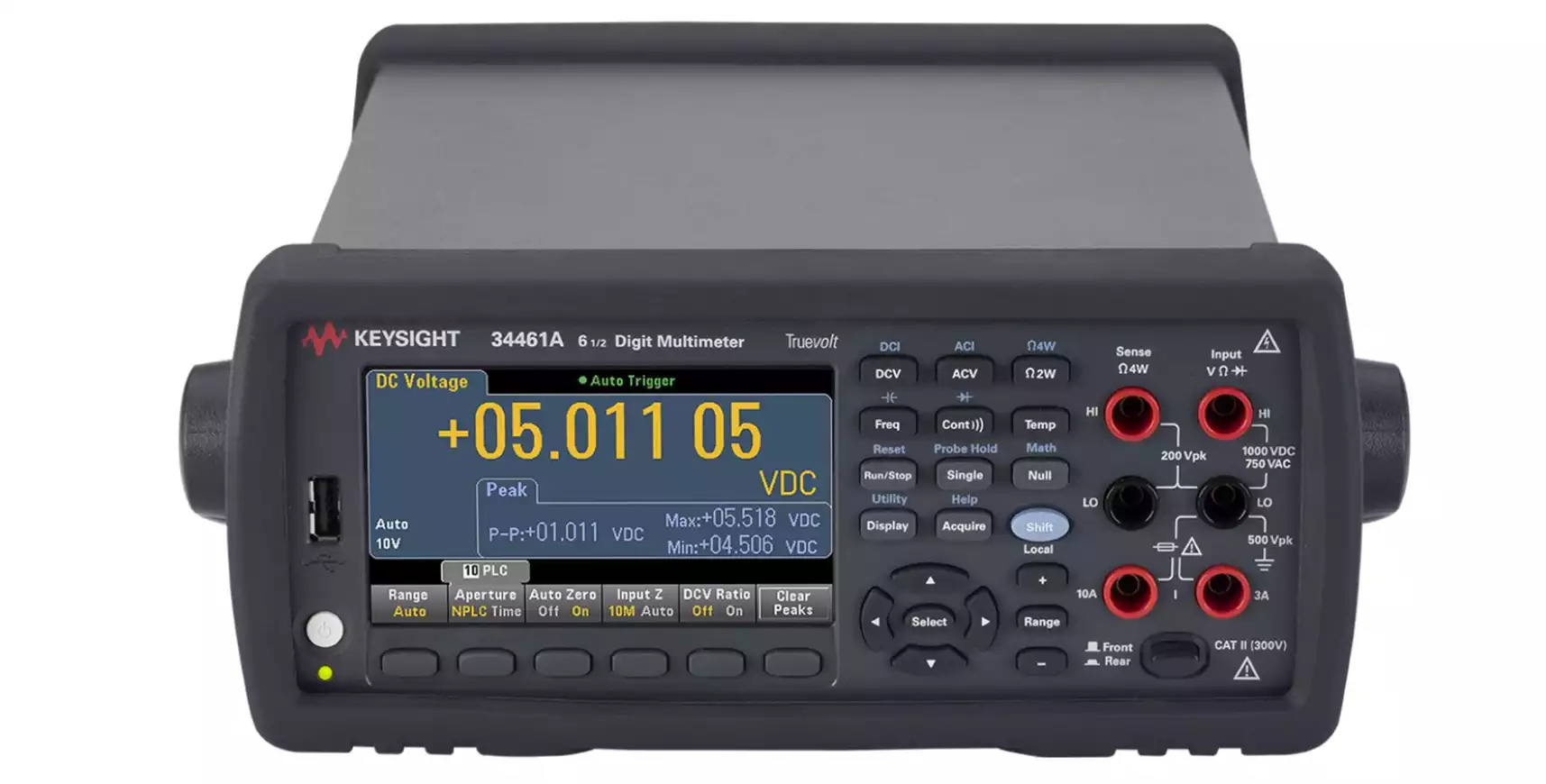

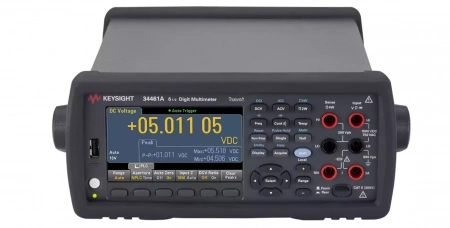

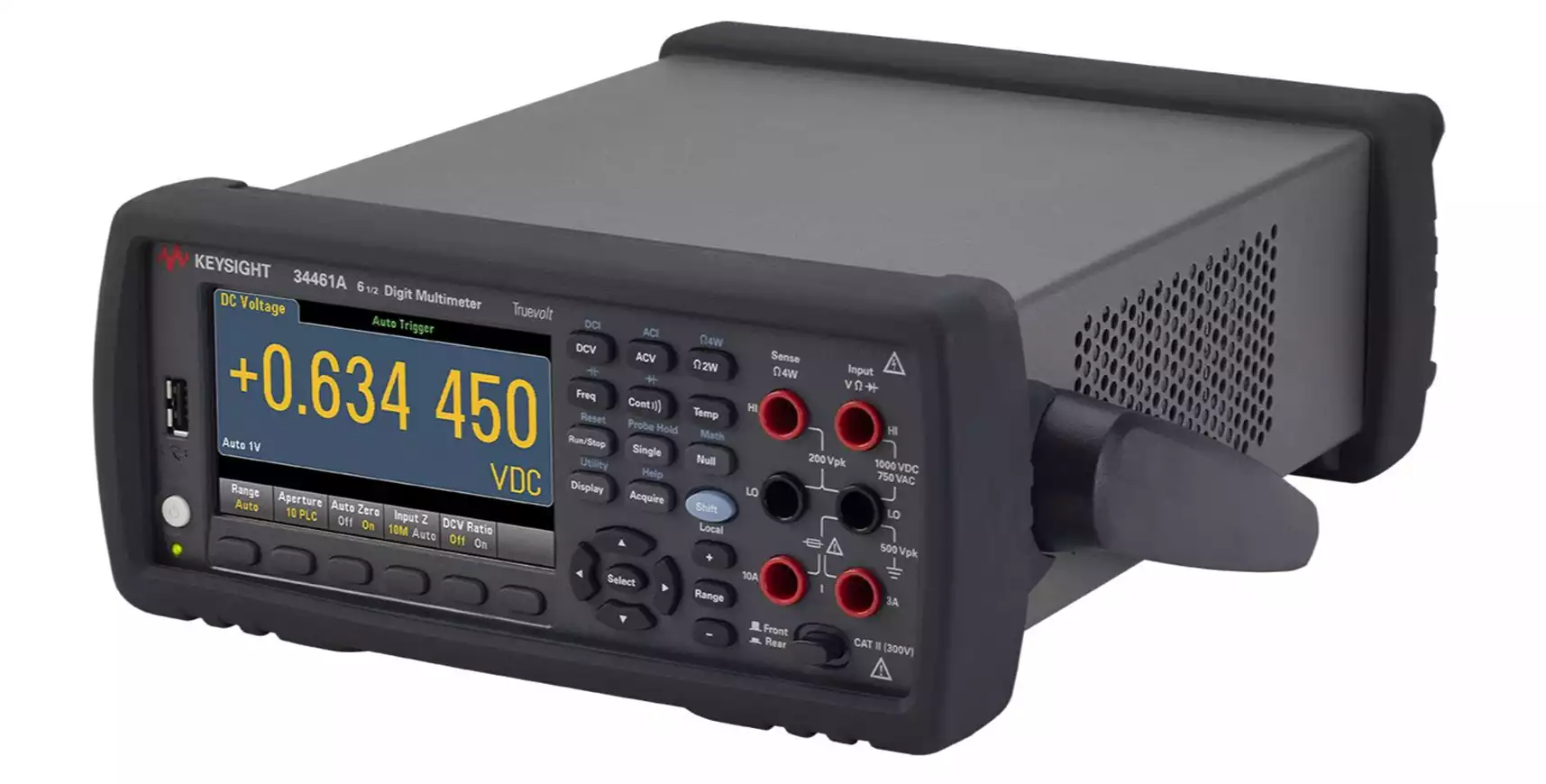

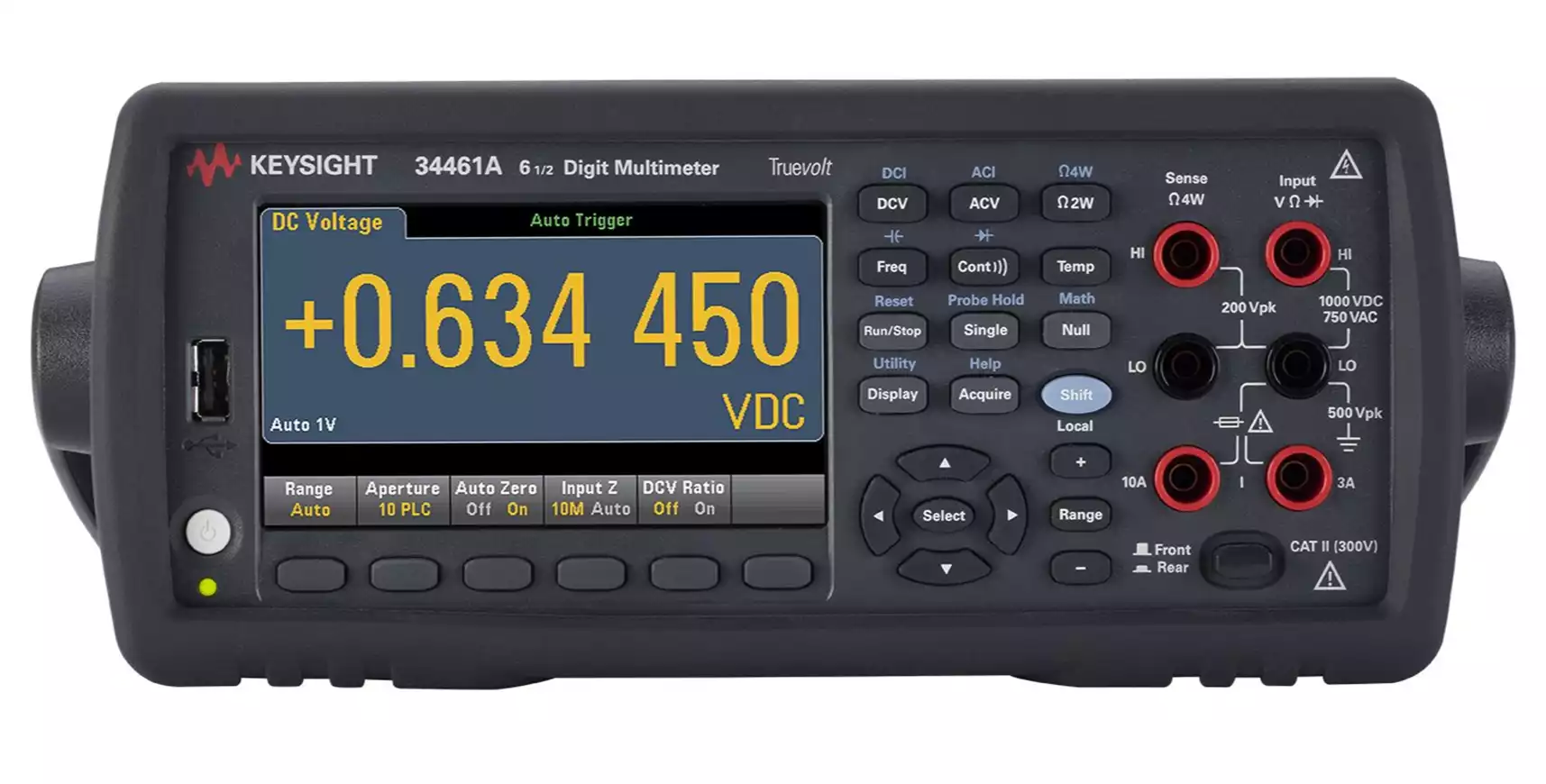

34461A — это цифровой мультиметр от компании Keysight, предназначенный для высокоточных измерений электрических параметров. Он обладает 6,5-разрядным дисплеем, обеспечивающим высокую точность и разрешение измерений. Прибор поддерживает измерение напряжения, тока, сопротивления, частоты и температуры, а также функции проверки диодов и измерения емкости.
Особенности:
- Технология Truevolt для точных и надежных измерений.
- Цветной графический дисплей с функцией отображения графиков и гистограмм.
- Интерфейсы USB, LAN и GPIB (опция) для интеграции в автоматизированные системы тестирования.
- Встроенная память для хранения данных и возможность удаленного управления.
Цифровые мультиметры 34460A и 34461А серии Truevolt с разрешением 6,5 разрядов представляют собой новое поколение мультиметров компании Keysight. Мультиметр 34460A является прибором начального уровня в семействе мультиметров с разрешением 6,5 разрядов. Мультиметр 34461А обладает всеми возможностями ставшего отраслевым стандартом мультиметра 34401A и является единственным в отрасли техническим решением, обеспечивающим 100%-ную совместимость при его замене. Оба прибора разработаны той же группой инженеров, которая создавала мультиметр 34401А.
По сравнению с мультиметром 34401A новый мультиметр 34461A обеспечивает более широкий диапазон измерения силы тока - от 100 мкА до 10 А. Обе модели (34460A и 34461A) позволяют измерять температуру с помощью термометров сопротивления, платиновых термометров и термисторов и имеют более широкие возможности по тестированию диодов за счёт использования предела шкалы 5 В, что позволяет охватить более широкий круг типов диодов, включая светодиоды.
34461A подходит для использования в лабораториях, на производстве и при разработке электроники.
|
Тип
|
Настольный |
|
Погрешность измерения напряжения постоянного тока, %
|
0,0035 |
|
Количество разрядов
|
6,5 |
|
Схема измерения сопротивления
|
2- и 4-проводная |
|
Неразрывность электрических цепей
|
Да |
|
Сила постоянного тока
|
От 100 мкA до 10 A |
|
Напряжение постоянного тока
|
До 1000 В |
|
Испытание диодов
|
Да |
|
Скорость измерений
|
1000 |
|
Внутренняя память
|
10000 |
|
Графическое представление статистических данных
|
Гистограмма, График тренда, Столбчатая диаграмма, Число |
|
Интерфейсы ввода/вывода
|
LAN, USB |
- 11 измерительных функций: напряжение и сила постоянного и переменного тока, сопротивление по 2- и 4-проводной схеме, частота, период, температура, неразрывность электрических цепей, тестирование диодов
- Основная относительная погрешность измерения напряжения постоянного тока 0,0075% (34460A)/0,0035% (34461A), напряжения переменного тока 0,09% (34460A)/0,06% (34461A)
- Максимальное входное напряжение 1000 В, максимальный входной ток 3 А (34460A)/10 A (34461A)
- Цветной графический дисплей с возможностью отображения аналоговой шкалы, гистограмм, математических функций и статистики, а для 34461A - также графика тренда
- Интерфейсы USB, LAN/LXI (для 34460A - опция), GPIB (опция)
- Программа BenchVue (утилита подключения цифрового мультиметра), позволяющая одним щелчком мыши управлять прибором, захватывать и отображать данные на экране ПК или мобильного устройства
- Единственные в отрасли приборы, обеспечивающие 100%-ную замену мультиметра 34401А в системах (34461A) и полную совместимость с ним по командам SCPI (34460A/34461A)
- Системные характеристики: скорость измерений до 300/1000 отсчетов в секунду (34460A/34461A), объём памяти 1000/10000 отсчетов (34460A/34461A)
- Цифровые мультиметры серии Truevolt имеют на 30% меньшую величину наведенных токов по сравнению с мультиметрами других производителей.
- Мультиметры серии Truevolt способны компенсировать входные токи смещения. Мультиметры других производителей имеют гораздо худшие характеристики - от 20% до бесконечности (некоторые из них вносят слишком много шумов, чтобы можно было получить достоверные результаты измерений).
- В классе мультиметров с разрешением 6,5 разрядов только компания Keysight при измерении СКЗ переменного тока использует методы прямой цифровой дискретизации. Это позволяет избавиться от низкого быстродействия аналоговых преобразователей СКЗ, используемых в мультиметрах с разрешением 6,5 разрядов других производителей, и вычислять истинное СКЗ для сигналов, пик-фактор которых достигает 10, без дополнительных составляющих погрешности.
- Все технические характеристики цифровых мультиметров серии Truevolt протестированы в соответствии со стандартом ISO/IEC 17025.
| 34460A | 34461A | 34401A | |
|---|---|---|---|
| Разрешение | 6,5 разрядов | ||

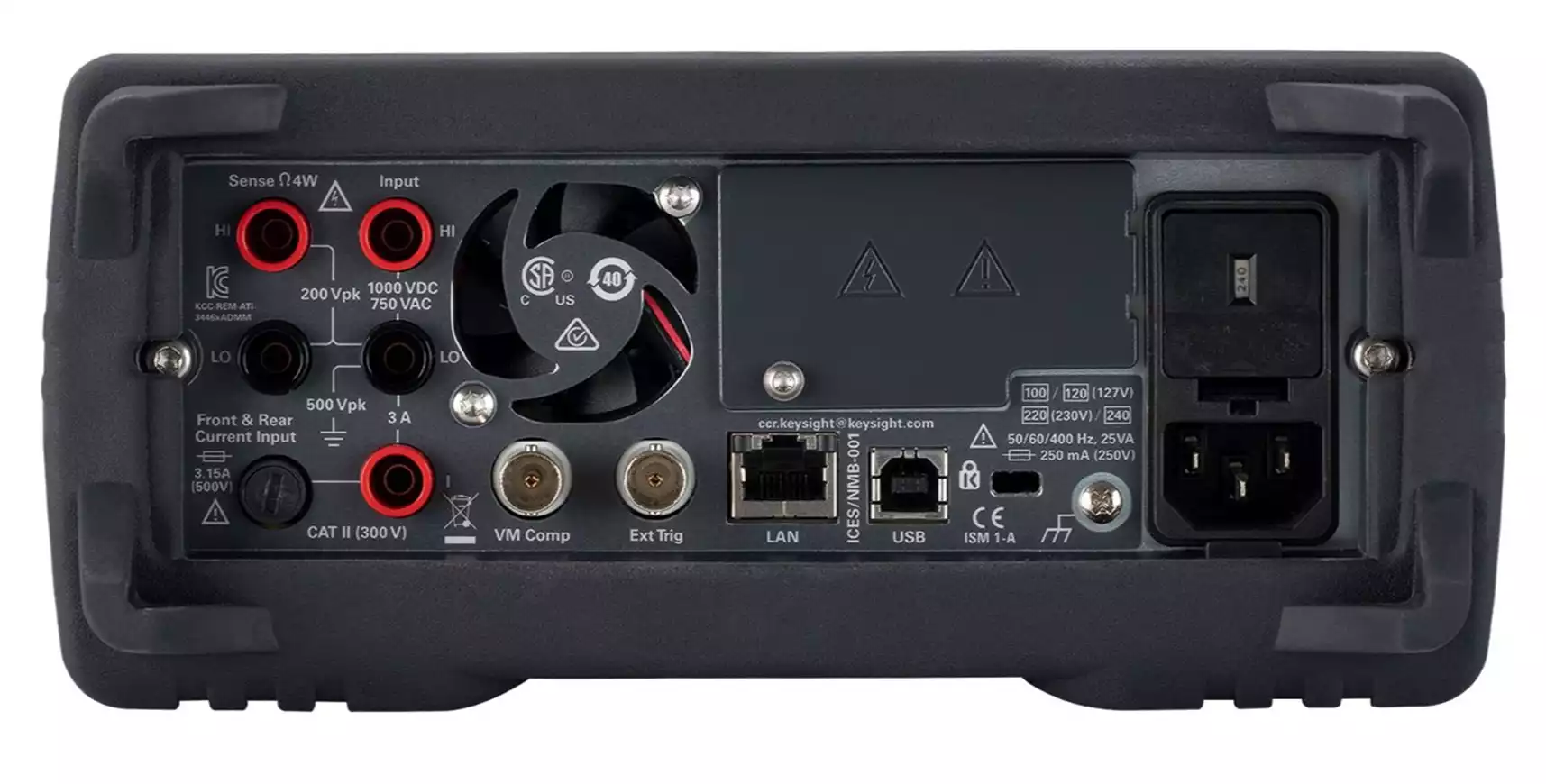

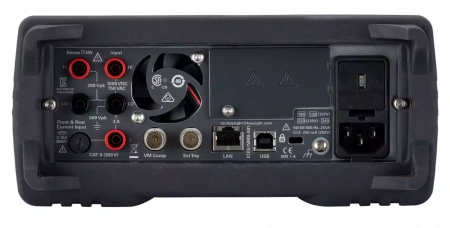

| Входные клеммы | На передней панели | На передней и задней панели | |
| Погрешность измерения напряжения пост. тока (за 1 год) ± (% от отсчета + % от предела) | 0,0075 + 0,0005 | 0,0035 + 0,0005 | |
| Скорость измерений (разрешение 4,5 разряда) |
300 отсчётов/с |
1000 отсчётов/с |
|
| Напряжение постоянного и переменного тока, сопротивление, частота, период, неразрывность электрических цепей | Результаты соответствуют базовому базовому уровню 34401А | Результаты 34401А рассматриваются в качестве базового уровня | |
| Тестирование диодов | 5 В | 1 В | |
| Сила тока | 100 мкА – 3 A | 100 мкA – 10 A | 10 мA – 3 A |
| Температура | Термометр сопротивления PT100, термистор | Неприменимо | |
| Внутренняя память | 1000 отсчётов | 10000 отсчётов | 512 отсчётов |
| Графический дисплей | Число, гистограмма, столбчатая диаграмма | Число, гистограмма, столбчатая диаграмма, график тренда | Число |
|
Интерфейсы |
USB (опции: LAN, GPIB) | USB, LAN (опция: GPIB) | GPIB, RS-232 |
| Защита файлов и система обеспечения скрытности, соответствующие требованиям NISPOM | Опция | Неприменимо | |
Информация для заказа
Модель |
Описание |
34460A |
Цифровой мультиметр серии Truevolt с базовыми возможностями, 6,5 разрядов. |
Опции (заказ при покупке прибора/отдельный заказ) |
|
34460A-LAN/ |
Соединитель LAN/LXI (web-интерфейс), соединитель входа внешнего запуска на задней панели для 34460A |
34460A- SEC/3446SECU |
Защита файлов и система обеспечения скрытности, соответствующие требованиям NISPOM, для цифровых мультиметров серии Truevolt |
34460A-Z54 |
Сертификат калибровки – ANSI/NCSL Z540.3-2006, в печатном виде |
34460A-GPB/ |
Модуль интерфейса GPIB для цифровых мультиметров серии Truevolt |
34460A-ACC/ |
Комплект принадлежностей для 34460A – компакт-диски с документацией и набором библиотек ввода-вывода IO Library Suite, комплект измерительных щупов 34138А, кабель USB |
Модель |
Описание |
34461A |
Цифровой мультиметр серии Truevolt, 6,5 разрядов, замена 34401A |
Комплект поставки |
Комплект измерительных щупов 34138A, включающий пробники, измерительные пробники с тонкими наконечниками, зажимы для подключения к выводам ИС для монтажа на поверхность и мини-зажим; сетевой шнур; компакт-диск с документацией; компакт-диск с набором библиотек ввода-вывода IO Library Suite компании Keysight; кабель USB и сертификат калибровки |
Опции (заказ при покупке прибора/отдельный заказ) |
|
34461A- SEC/3446SECU |
Защита файлов и система обеспечения скрытности, соответствующие требованиям NISPOM, для цифровых мультиметров серии Truevolt |
34461A-Z54 |
Сертификат калибровки – ANSI/NCSL Z540.3-2006, в печатном виде |
34461A- GPB/3446GPBU |
Модуль интерфейса GPIB для цифровых мультиметров серии Truevolt |
Принадлежности, поставляемые по дополнительному заказу |
|
11059A |
Набор пробников для 4-проводной схемы измерения Кельвина |
11060A |
Пробник для устройств с монтажом на поверхность |
11062A |
Набор зажимов для 4-проводной схемы измерения Кельвина |
34131A |
Транспортный ящик |
34133A |
Комплект прецизионных измерительных щупов |
34134A |
Токовый пробник постоянного и переменного тока |
34136A |
Высоковольтный пробник |
34138A |
Комплект измерительных щупов |
34162A |
Сумка для принадлежностей |
34171B |
Соединительный блок для входных клемм мультиметра (2 шт.) |
34172B |
Короткозамыкатель клемм мультиметра при калибровке (2 шт.) |
34308A |
Набор, включающий 5 термисторов с сопротивлением 10 кОм |
34330А |
Токовый шунт на 30 А |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Digital Multimeters 34460A, 34461A, 34465A (6½ digit), 34470A (7½ digit) (5991-1983.pdf) | Data Sheet | EN | 2 МБ |
|
