Артикул:
WMGBMMR6700
Sonel MMR-6700 – это современный микроомметр для измерения сопротивления высоковольтных выключателей и трансформаторов с высоким током. Прибор сочетает широкий диапазон функций, включая работу с индуктивными объектами до 10 А, температурную компенсацию и удобный интерфейс с возможностью беспроводной передачи данных.
По запросу
Варианты цен
По запросу
Нет в наличии
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

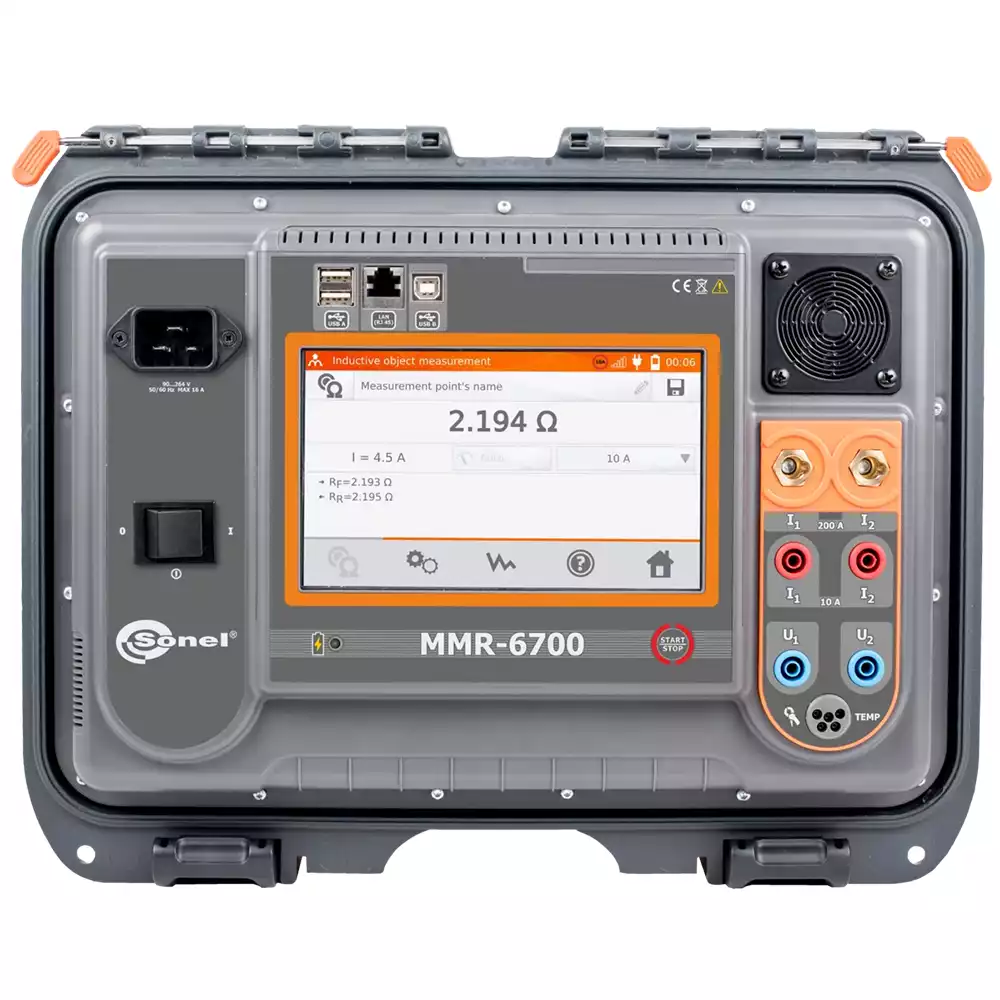

Sonel MMR-6700 – универсальный микроомметр для выключателей и трансформаторов
Sonel MMR-6700 – современный многофункциональный прибор для измерений малых сопротивлений, объединяющий возможности проверки высоковольтных выключателей и трансформаторов в одном устройстве. Прибор выполняет измерения резистивных объектов током до 200 А и индуктивных объектов током до 10 А, что является уникальной особенностью серии MMR-6XXX. Надёжная конструкция и современный интерфейс делают его идеальным инструментом для энергетики, железнодорожной отрасли и сервисных компаний.
Возможности
- Применение специальных алгоритмов и стабилизированного непульсирующего измерительного тока.
- Измерительный ток до 200 А и источник высокой мощности для точных измерений контактов выключателей.
- Базовая погрешность от 0,25%.
- Работа в сложных условиях с высоким уровнем электромагнитных помех.
- Встроенная система подсказок с наглядными схемами подключения.
Применение

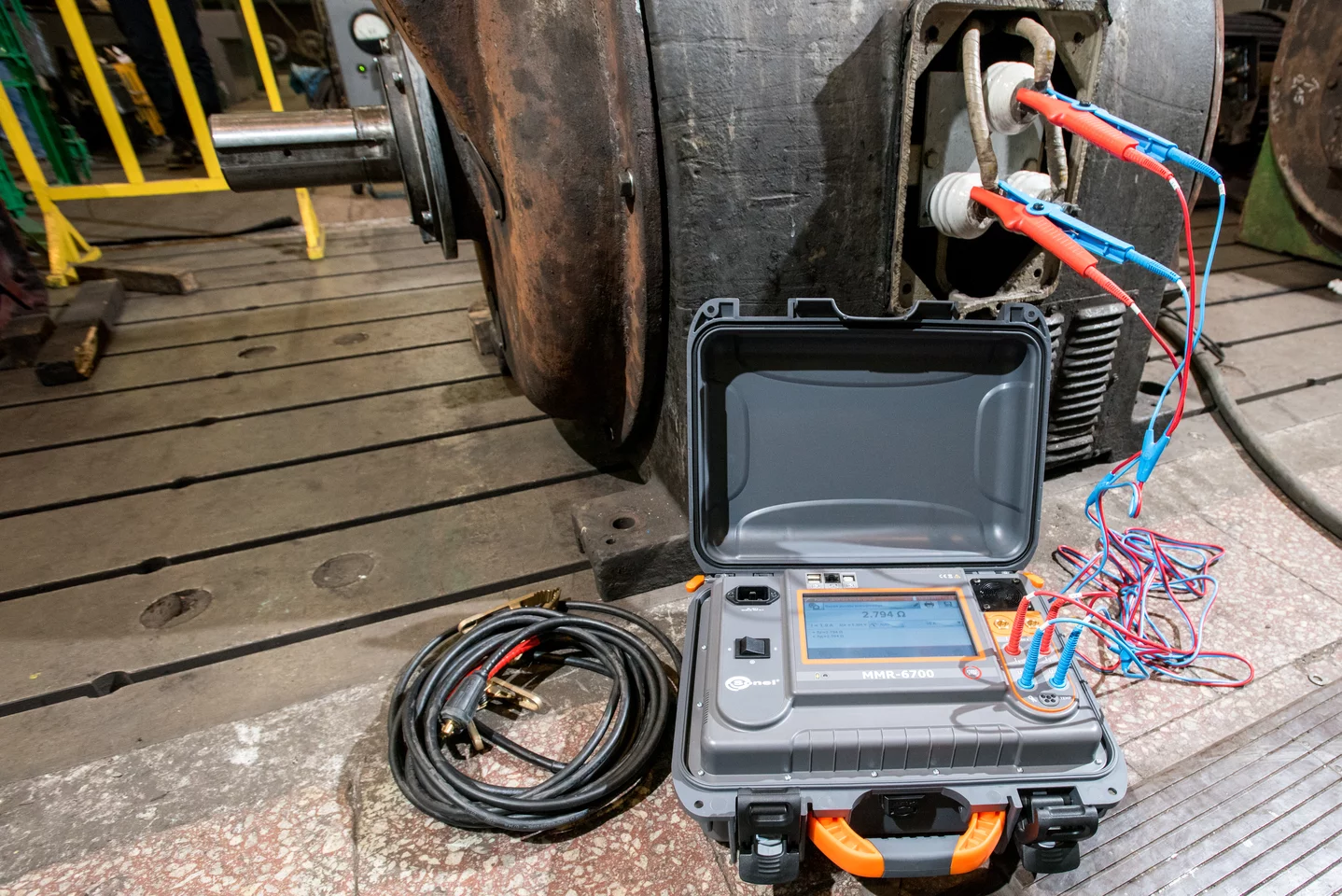

Микроомметр MMR-6700 используется для:
- измерений сопротивления контактов и главных соединений высоковольтных выключателей,
- проверки сопротивления обмоток силовых трансформаторов (включая аморфные),
- измерений сварных, паяных и болтовых соединений,
- контроля заземляющих и уравнительных соединений,
- тестирования других резистивных и индуктивных объектов.
|
Интерфейсы ввода/вывода
|
LAN, USB, Wi-Fi |
|
Класс защиты
|
IP67 |
|
Масса, кг
|
8.7 |
|
Габаритные размеры, мм
|
401 x 307 x 175 |
Основные функции
- Измерения резистивных объектов током до 200 А.
- Измерения индуктивных объектов током до 10 А.
- Поддержка измерений объектов, заземлённых с обеих сторон (например, главные соединения ВВ выключателей).
- Измерения с односторонним или двусторонним током.
- Измерение температуры обмоток с автоматической температурной компенсацией.
- Высокая устойчивость к внешним помехам, работа в условиях ЭМИ до 400 кВ.
- Функция регистратора и расширенная память.
- Цветной сенсорный экран 5” (800x480 пикселей) для удобного отображения данных.
- Поддержка работы с принтером и 2D-сканером.
- Коммуникации: WiFi, USB, LAN.
- Прочный корпус с защитой IP67.
Измерение сопротивления
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
| Диапазон | Разрешение | Точность | Ток / Напряжение |
|---|---|---|---|
| 0...999.9 µΩ | 0.1 µΩ | ±(0.25% и.в. + 2 е.м.р.) | 100 A ≤ I ≤ 200 A /* (200 mV) |
| 0...999.9 µΩ | 0.1 µΩ | 50 A ≤ I ≤ 100 A (200 mV) | |
| 1.0000...1.9999 mΩ | 0.0001 mΩ | 20 A ≤ I ≤ 50 A (200 mV) | |
| 0...999.9 µΩ | 0.1 µΩ | 10 A ≤ I ≤ 20 A (160 mV) | |
| 1.0000...3.9999 mΩ | 0.0001 mΩ | 10 A (20 mV) | |
| 0...999.9 µΩ | 0.1 µΩ | 10 A (200 mV) | |
| 1.0000...7.9999 mΩ | 0.0001 mΩ | 10 A (200 mV) | |
| 0...999.9 µΩ | 0.1 µΩ | 10 A / 1 A (2 V / 200 mV) | |
| 1.0000...1.9999 mΩ | 0.0001 mΩ | 1 A / 0.1 A (2 V / 200 mV) | |
| 2.000...19.999 mΩ | 0.001 mΩ | 0.1 A (2 V) | |
| 20.00...199.99 mΩ | 0.01 mΩ | 10 mA (2 V) | |
| 200...999.9 mΩ | 0.1 mΩ | 1 mA (2 V) | |
| 1.0000...1.9999 Ω | 0.0001 Ω | 0.1 mA | |
| 2.000...19.999 Ω | 0.001 Ω | 0.1 mA | |
| 20.00...199.99 Ω | 0.01 Ω | 0.1 mA | |
| 200...1999.9 Ω | 0.1 Ω | 0.1 mA |
* Только для MMR-6700
Измерение индуктивных компонентов
| Диапазон | Разрешение | Точность | Испытательный ток |
|---|---|---|---|
| 0...999.9 µΩ | 0.1 µΩ | ±(0.25% и.в. + 2 е.м.р.) | 10 A |
| 1.0000...1.9999 mΩ | 0.0001 mΩ | 10 A | |
| 2.000...19.999 mΩ | 0.001 mΩ | 10 A / 1 A | |
| 20.00...199.99 mΩ | 0.01 mΩ | 1 A / 0.1 A | |
| 200...999.9 mΩ | 0.1 mΩ | 0.1 A | |
| 1.0000...1.9999 Ω | 0.0001 Ω | 0.1 A | |
| 2.000...19.999 Ω | 0.001 Ω | 10 mA | |
| 20.00...199.99 Ω | 0.01 Ω | 1 mA | |
| 200...1999.9 Ω | 0.1 Ω | — |
Для измерений на индуктивных объектах выходное напряжение ≤ 5 В
Технические характеристики
| Параметр | Значение |
|---|---|
| Класс защиты корпуса (EN 60529) |
Закрытая крышка: IP67 Открытая крышка: IP40 |
| Источник питания для измерений I ≤ 10 A | Li-Ion аккумулятор 7.2 V, 8.8 Ah |
| Сетевое питание |
MMR-6500: 100 V...265 V / 50...60 Hz, 10 A MMR-6700: 100 V...265 V / 50...60 Hz, 16 A |
| Время зарядки аккумулятора | ок. 3.5 ч |
| Максимальное сопротивление при токе 10 A | 200 mΩ |
| Точность установки тока | ±10% |
| Время измерения |
Режим сопротивления: 7...15 с (с двунаправленным током) Режим индуктивности: ≥10 с (в зависимости от сопротивления и индуктивности объекта) |
| Габариты |
401 × 307 × 175 мм 15.8” × 12.1” × 6.9” |
| Масса прибора |
MMR-6500: ок. 8.2 кг / 18.1 lbs MMR-6700: ок. 8.7 кг / 19.2 lbs |
| Рабочая температура |
-10 °C...+50 °C 14 °F...122 °F |
| Влажность | 20%...90% |
| Дисплей | 800 × 480 пикселей |
| Интерфейсы связи | USB, LAN, Wi-Fi |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Токовый провод 3 м черный I1 (200 A, 25 мм²) | WAPRZ003BLI1 |
| Токовый провод 3 м черный I2 (200 A, 25 мм²) | WAPRZ003BLI2 |
| Двухпроводный тестовый кабель 3 м (10 A / 25 A) U1/I1 | WAPRZ003DZBBU1I1 |
| Двухпроводный тестовый кабель 3 м (10 A / 25 A) U2/I2 | WAPRZ003DZBBU2I2 |
| Измерительный провод 3 м синий 1 кВ U1 (банан) | WAPRZ003BUBBU1 |
| Измерительный провод 3 м синий 1 кВ U2 (банан) | WAPRZ003BUBBU2 |
| Температурный датчик ST-3 | WASONT3 |
| Зажим Кельвина 2 шт., 1 кВ, 25 A | WAKROKELK06 |
|
Зажим типа "Крокодил" черный 4 шт., 1 кВ, 32 A |
WAKROBL30K03 |
| USB кабель для передачи данных | WAPRZUSB |
| Сетевой кабель с вилкой IEC C19 | WAPRZZAS1 |
| Сумка-чехол L-4 | WAFUTL4 |
| Заводской калибровочный сертификат | – |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Токовый провод 6 м / 10 м / 15 м черный I1 (200 A, 25 мм²) |
WAPRZ006BLI1 WAPRZ010BLI1 WAPRZ015BLI1 |
| Токовый провод 6 м / 10 м / 15 м черный I2 (200 A, 25 мм²) |
WAPRZ006BLI2 WAPRZ010BLI2 WAPRZ015BLI2 |
| Двухпроводный тестовый кабель (10 / 25 A) U1/I1 6 м / 10 м / 15 м |
WAPRZ006DZBBU1I1 WAPRZ010DZBBU1I1 WAPRZ015DZBBU1I1 |
| Двухпроводный тестовый кабель (10 / 25 A) U2/I2 6 м / 10 м / 15 м |
WAPRZ006DZBBU2I2 WAPRZ010DZBBU2I2 WAPRZ015DZBBU2I2 |
| Измерительный провод 6 м / 10 м / 15 м синий 1 кВ U1 (банан) |
WAPRZ006BUBBU1 WAPRZ010BUBBU1 WAPRZ015BUBBU1 |
| Измерительный провод 6 м / 10 м / 15 м синий 1 кВ U2 (банан) |
WAPRZ006BUBBU2 WAPRZ010BUBBU2 WAPRZ015BUBBU2 |
| Температурный датчик ST-1 | WASONT1 |
| Струбцина Кельвина с кабелями | WAZACKEL1 |
| Зонд Кельвина – стандартные / толстые контакты |
WASONKEL20GB WASONKEL20GB2 |
| Токовые клещи C-5A (Ø=39 мм) 1000 A AC/DC | WACECG5AOKR |
| Сканер штрих-кодов 2D (USB) | WAADACK2D |
| Портативный принтер отчетов / штрих-кодов D2 (Sato) | WAADAD2 |
| Рулон этикеток – черный на белом для принтера D2 (SATO) | WANAKD2 |
| Лента для принтера D2 (SATO) | WANAKD2BAR |
| Кабель LAN RJ45 | WAPRZRJ45 |
| Рюкзак L-7 | WAFUTL7 |
| Калибровочный сертификат с аккредитацией | – |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Микроомметр MMR-6700/6500 (MMR-6500_6700 insobs v1.13 GB.pdf) | Руководство пользователя | EN | 4,3 МБ |
|
| Микроомметр MMR-6700/6500 (datasheet_MMR-6700-6500_EN_v4.09.pdf) | Data Sheet | EN | 799,1 КБ |
|
