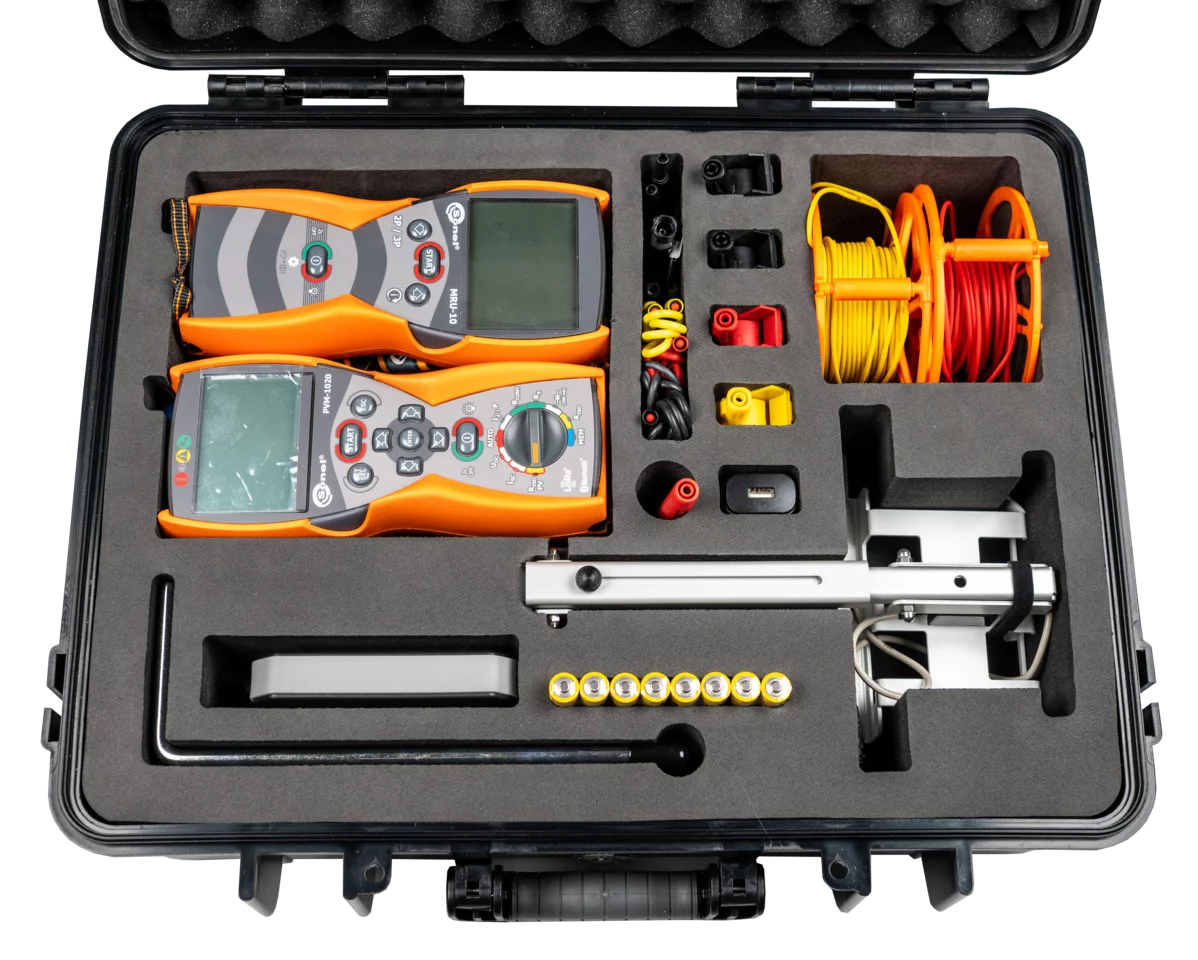

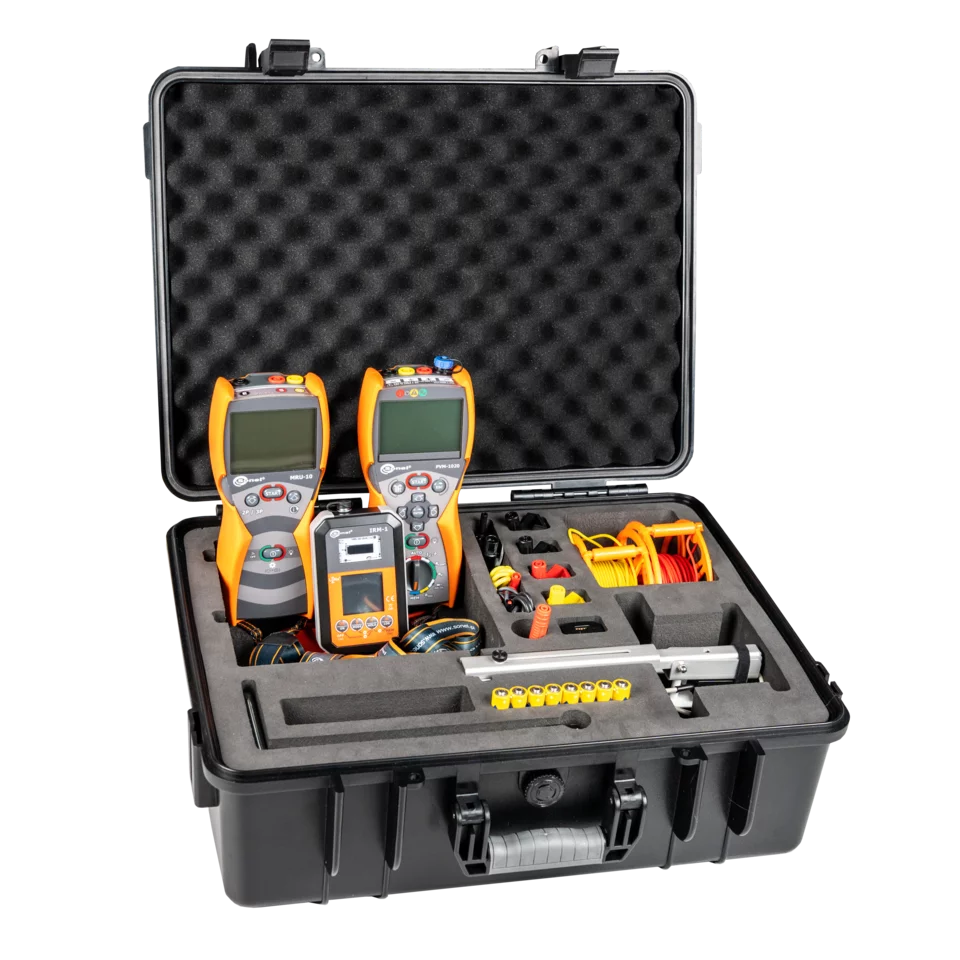

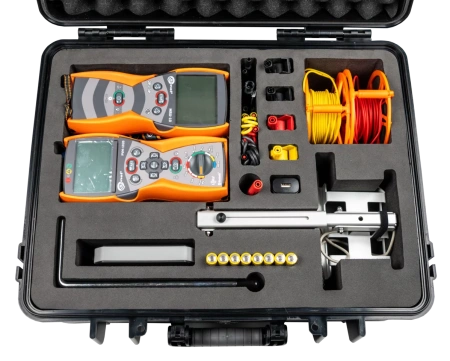

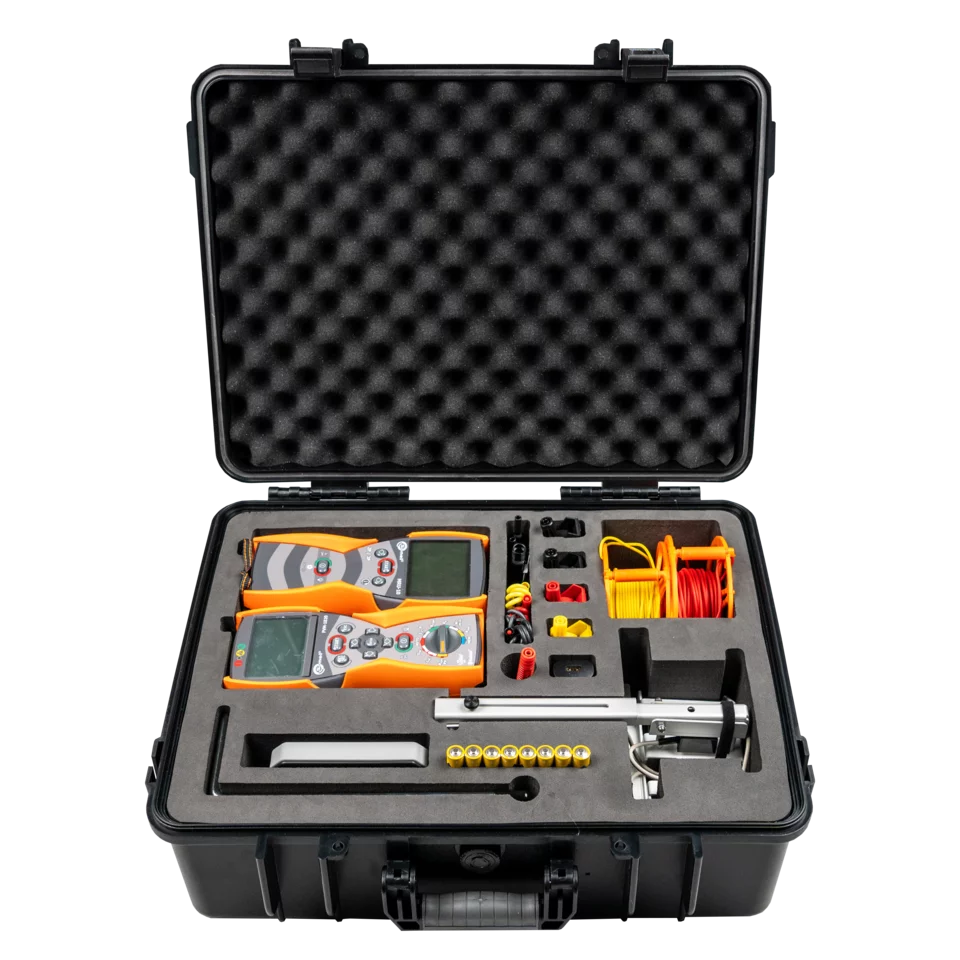

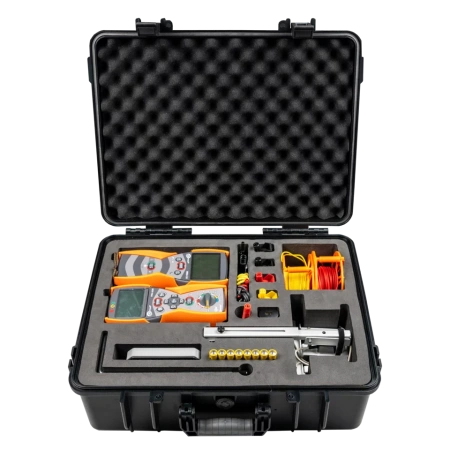

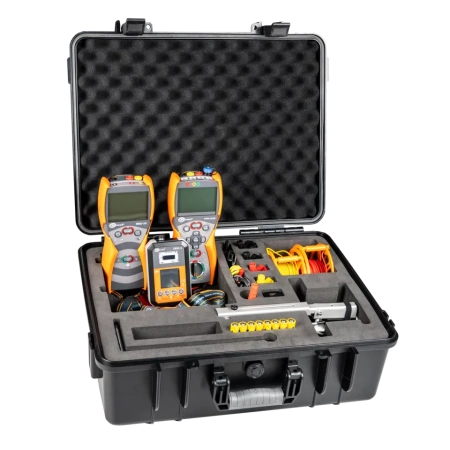

Комплексные измерения фотоэлектрических установок
Набор измерительных приборов с аксессуарами. В комплект входят:
- Фотоэлектрический измеритель Sonel PVM-1020,
- Измеритель солнечной радиации и температуры Sonel IRM-1,
- Измеритель сопротивления заземления Sonel MRU-10.
PVM-1020 | Фотоэлектрический измеритель
PVM-1020 может использоваться для измерений категории 1 в соответствии с IEC 62446-1. Прибор выполняет преобразование измеренных параметров в условия STC в соответствии с IEC 60891 при сотрудничестве с измерителем солнечной радиации и температуры IRM-1. Встроенная функция reSYNC автоматически дополняет результаты экологическими параметрами после восстановления связи с IRM-1. Интерфейс LoRa обеспечивает надежное взаимодействие с IRM-1 на больших расстояниях. Для удобства предусмотрены модуль Bluetooth, большая память (100 объектов по 40 ячеек), а также подсветка дисплея и кнопок.
Измеряемые параметры
- Напряжение холостого хода панели или цепочки панелей – до 1000 В DC.
- Действующее значение напряжения AC-сети до 600 В с измерением частоты.
- Ток короткого замыкания панели или цепочки панелей – до 20 А DC.
- Сопротивление изоляции PV панелей (250, 500 или 1000 В DC), одновременное измерение RISO+ и RISO-.
- Сопротивление изоляции AC цепей (250, 500 или 1000 В DC).
- Сопротивление защитных проводников и уравнивания потенциалов при токе ±200 мА.
- Измерение рабочего тока панелей и AC тока – с внешними клещами.
- Измерение мощности AC/DC.
- Тест диодов током 200 мА, автоматическое определение полярности, тест блокирующих диодов при 1000 В DC.
IRM-1 | Измеритель солнечной радиации и температуры
IRM-1 измеряет солнечную радиацию и температуру, оснащён интерфейсом LoRa для связи с главным прибором (дальность больше, чем у Bluetooth). Функция reSYNC обеспечивает автоматическую синхронизацию данных. Прибор имеет встроенный компас, датчик наклона и регистратор на 5000 записей (и 999 ячеек кэша), что позволяет использовать его для проектирования PV-систем и диагностики затенения панелей.
Измеряемые параметры
- Интенсивность солнечной радиации (Вт/м² или BTU/ft²h).
- Температура панели и окружающей среды (°C или °F).
- Угол наклона панелей.
- Ориентация панелей (с помощью встроенного компаса).
MRU-10 | Измеритель сопротивления заземления
MRU-10 позволяет проводить измерения сопротивления заземления методом 3-х полюсов (с использованием вспомогательных электродов) и 2-х полюсов. Прибор измеряет сопротивление электродов RH и RS, напряжение помех до 100 В, оснащён индикацией состояния батареи, выбором максимального измерительного напряжения (25 В и 50 В) и функцией автоотключения.
|
Класс защиты
|
IP67 |
|
Интерфейсы с ПК
|
USB, Bluetooth |
|
Масса, кг
|
6,5 |
|
Габаритные размеры, мм
|
390 × 308 × 172 |
| Параметр | PVM-1020 | IRM-1 | MRU-10 |
|---|---|---|---|
| Условия эксплуатации и безопасность | |||
| Категория измерений по EN 61010 | IV 300 V, III 600 V, II 1000 V DC | – | III 300 V |
| Степень защиты | IP65 | IP65 | IP67 |
| Габариты | 228 × 102 × 61 мм | 134 × 79 × 28 мм | 220 × 102 × 61 мм |
| Масса | ок. 1.0 кг | ок. 0.2 кг | ок. 0.7 кг |
| Память и коммуникации | |||
| Память результатов измерений | 4 059 записей | память пользователя: 999 записей регистратор: 5 000 записей |
– |
| Передача данных | Bluetooth | USB | – |
| Связь с IRM-1 | LoRa | – | – |
| Связь с основным прибором | – | LoRa | – |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| PVM-1020 прибор | WMGBPVM1020 |
| IRM-1 прибор | WMGBIRM1 |
| MRU-10 прибор | WMGBMRU10 |
| 2x крокодил 1 kV 20 A черный | WAKROBL20K01 |
| Крокодил 1 kV 20 A красный / желтый | WAKRORE20K02 WAKROYE20K02 |
| Щуп 1 kV (банановый разъем) красный | WASONRE06B1 |
| 2x контактный заземляющий зонд (штырь), 25 см | WASONG25 |
| Измерительный провод 2.2 м (банановые разъёмы) черный | WAPRZXX2BLBB |
| Измерительный провод 1.2 м (банановые разъёмы) черный / красный / жёлтый | WAPRZ1X2BLBB WAPRZ1X2REBB WAPRZ1X2YEBB |
| Измерительный провод на катушке 15 м / 30 м | WAPRZ015REBBSZ WAPRZ030YEBBSZ |
| Токоизмерительные клещи C-PV | WACEGCPVOKR |
| Адаптеры MC4-банан (набор 2 шт.) | WAADAMC4 |
| Блок питания 5 V USB 2.0 + съёмный micro-USB кабель | WAZASZ24 |
| Пирометрический датчик солнечной радиации для PV-панелей + датчик температуры панелей и окружающей среды | WASONTYVCPKL |
| Жёсткий кейс XL-14 | WAWALXL14 |
| 8x батарейки АА 1.5 V | – |
| 2x батарейки ААА 1.5 V | – |
| Заводские калибровочные сертификаты: PVM-1020, IRM-1, MRU-10 | – |
| Наименование | Категория | Язык | Размер файла | Скачать |
| WME-8 – Комплект для установки систем фотовольтаики (datasheet_WME-8_EN_v1.00.pdf) | Data Sheet | EN | 1,3 МБ |
|
