WME-21 PV – Комплект для измерения систем фотовольтаики

Комплексные измерения фотоэлектрических установок

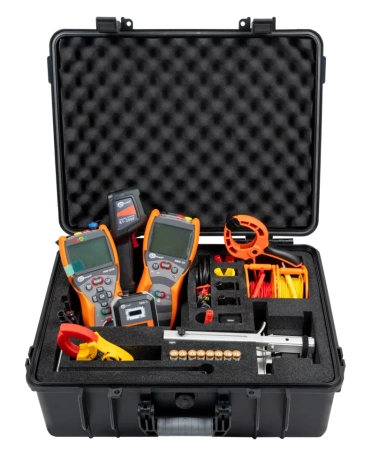

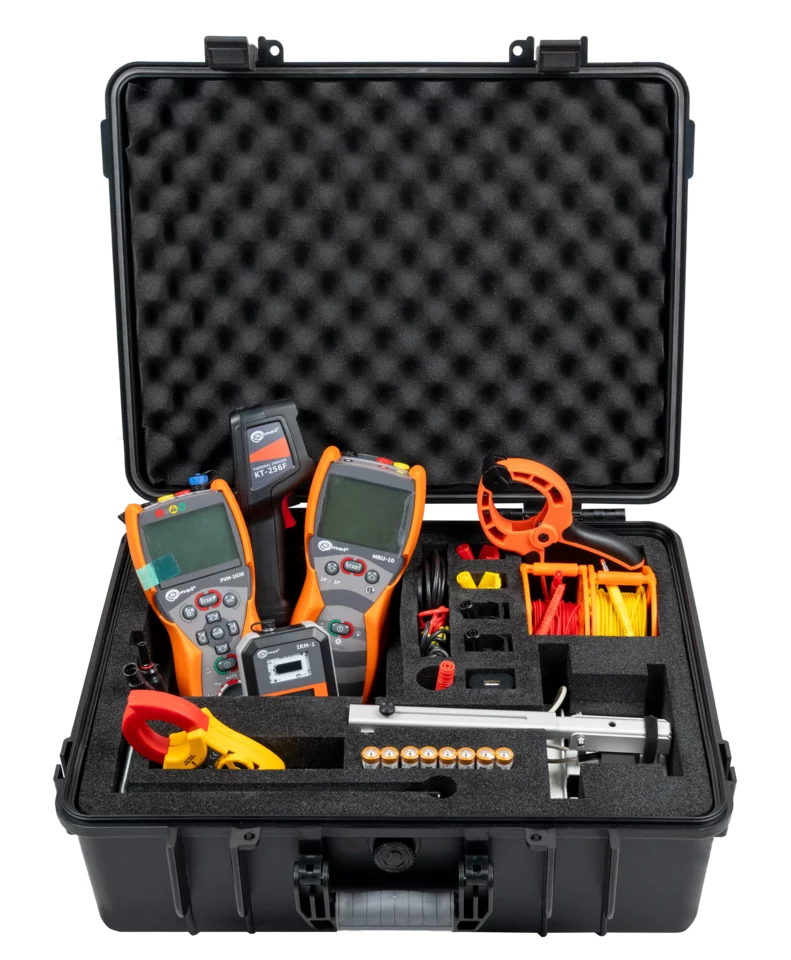

Набор измерительных приборов с аксессуарами. В комплект входят:

• Фотоэлектрический измеритель Sonel PVM-1020,
• Измеритель солнечной радиации и температуры Sonel IRM-1,
• Измеритель сопротивления заземления Sonel MRU-10,
• Тепловизор Sonel KT-256F.

Возможности

• PVM-1020 | Измерения категории 1 в соответствии с IEC 62446-1.
• PVM-1020 | Преобразование параметров в условия STC в соответствии с IEC 60891 при работе с IRM-1.
• IRM-1 | Измерение солнечной радиации и температуры.
• IRM-1 | Интерфейс LoRa для связи с главным прибором – больший радиус действия по сравнению с Bluetooth!
• MRU-10 | Измерения сопротивления заземления фотоэлектрических установок по 3-полюсной методике.
• KT-256F | Инфракрасная диагностика.

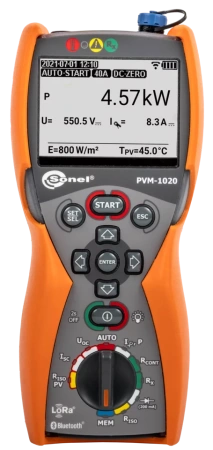

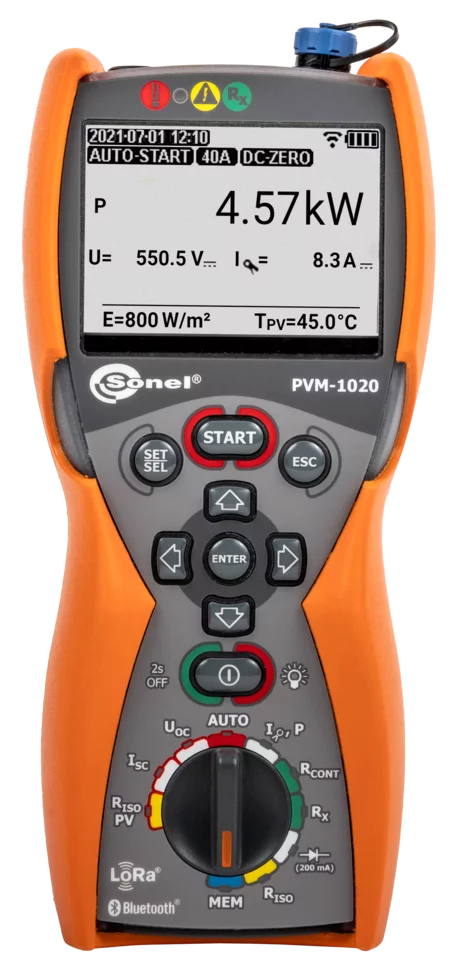

PVM-1020 | Фотоэлектрический измеритель

Особенности

• Измерения категории 1 в соответствии с IEC 62446-1.
• Режим AUTO для выполнения последовательности измерений одним нажатием кнопки START.
• Функция reSYNC – автоматическое дополнение результатов параметрами окружающей среды после восстановления связи с IRM-1.
• Встроенный интерфейс LoRa для работы с IRM-1 на больших расстояниях.
• Модуль Bluetooth для связи с компьютером.
• Большая память: 100 объектов по 40 ячеек.
• Подсветка дисплея и кнопок.

Измеряемые параметры

• Напряжение холостого хода панели или цепочки панелей – до 1000 В DC.
• Действующее значение напряжения AC-сети до 600 В с измерением частоты.
• Ток короткого замыкания панели или цепочки панелей – до 20 А DC.
• Сопротивление изоляции PV панелей (250, 500 или 1000 В DC), одновременное измерение RISO+ и RISO-.
• Сопротивление изоляции AC цепей (250, 500 или 1000 В DC).
• Сопротивление защитных проводников и уравнивания потенциалов при токе ±200 мА.
• Измерение рабочего тока панелей и AC тока с внешними клещами.
• Измерение мощности AC/DC.
• Тест диодов током 200 мА, автоматическое определение полярности, тест блокирующих диодов при 1000 В DC.

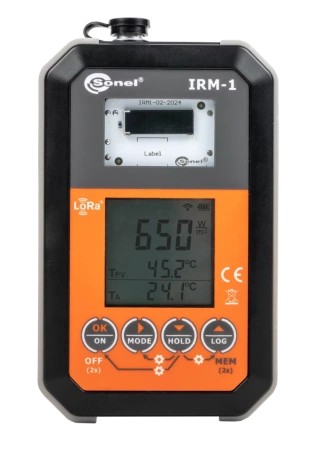

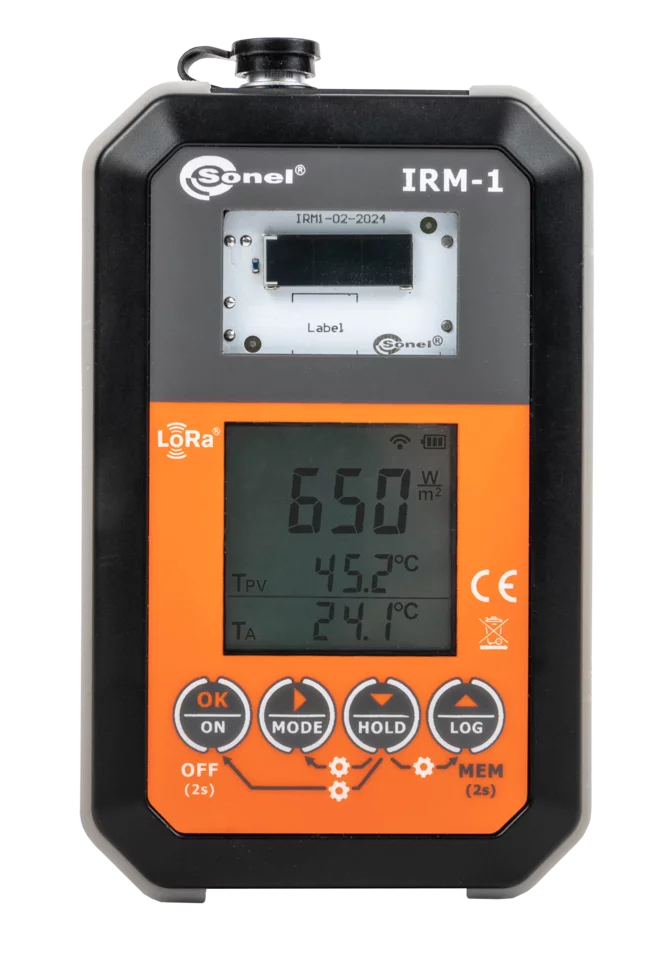

IRM-1 | Измеритель солнечной радиации и температуры

Особенности

• Измерение солнечной радиации и температуры.
• Интерфейс LoRa для связи с главным прибором – больший радиус действия по сравнению с Bluetooth.
• Автоматическая синхронизация данных с главным прибором (reSYNC).
• Встроенный компас и датчик наклона.
• Встроенный регистратор (5000 записей + 999 ячеек кэша).

Измеряемые параметры

• Интенсивность солнечной радиации (Вт/м² или BTU/ft²h).
• Температура панели и окружающей среды (°C или °F).
• Угол наклона панелей.
• Ориентация панелей с помощью встроенного компаса.

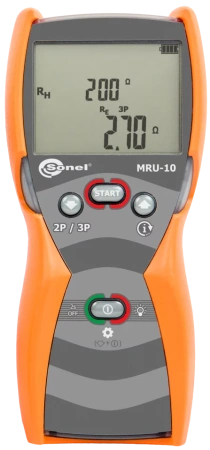

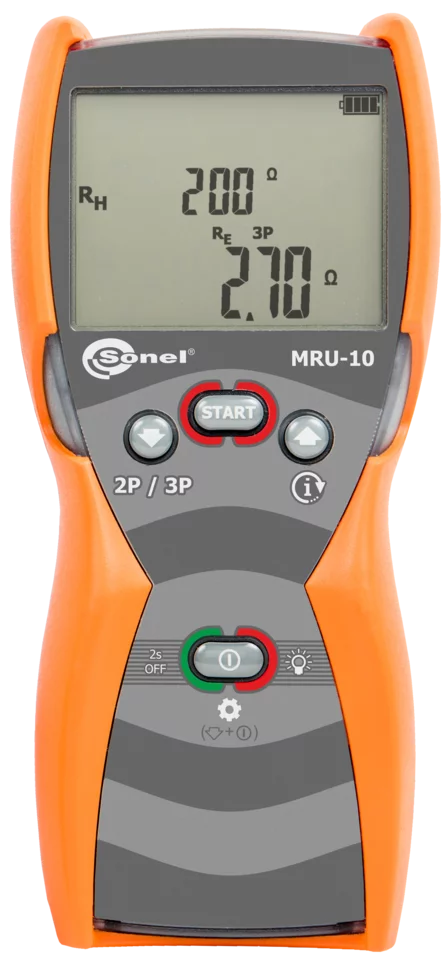

MRU-10 | Измеритель сопротивления заземления

Методы измерения

• 3-полюсная методика – измерение заземляющих систем с использованием вспомогательных электродов.
• 2-полюсная методика.

Особенности

• Измерение сопротивления вспомогательных электродов RH и RS.
• Измерение напряжения помех до 100 В.
• Индикатор состояния батареи.
• Выбор максимального измерительного напряжения (25 В или 50 В).
• Функция автоотключения (Auto-OFF).

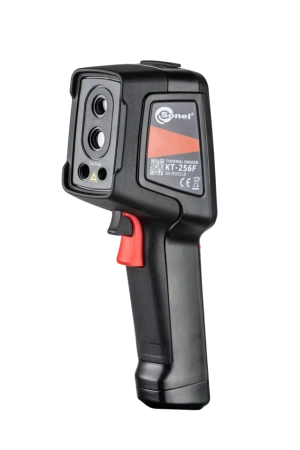

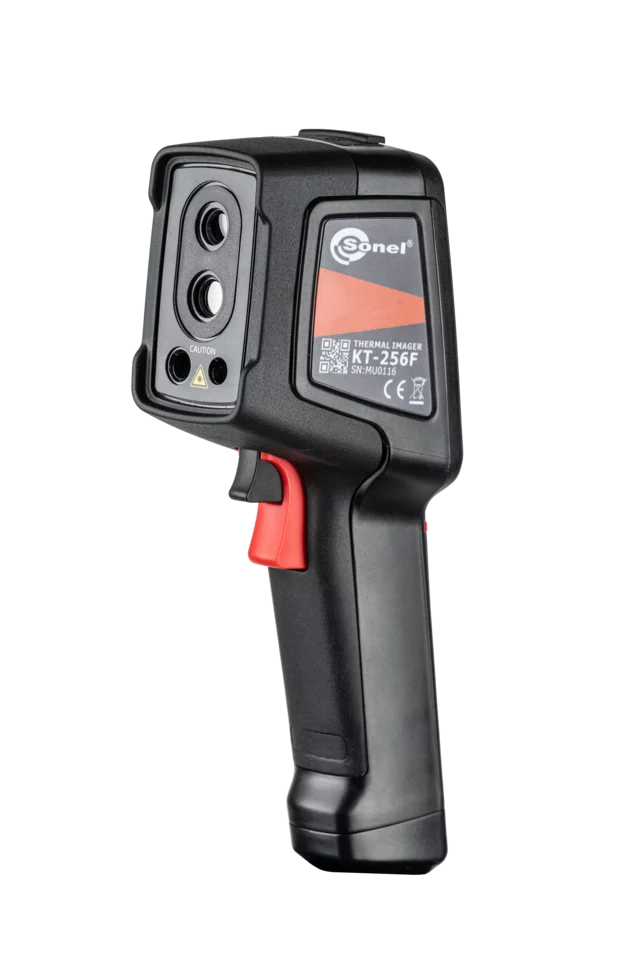

KT-256F | Тепловизор

Особенности

• Диапазон измерений: -20°C...550°C (-4°F...1022°F).
• Быстрый запуск.
• Быстрое измерение температуры.
• Автоматическая сигнализация при превышении порогового значения.
• Автофокус.
• Сохранение IR-изображений на SD-карту.
• Встроенный Li-Ion аккумулятор, время работы до 16 часов.
• Интерфейсы: USB Type-C, слот SD.
• Возможность установки на штатив.
