Комплексные измерения фотоэлектрических установок

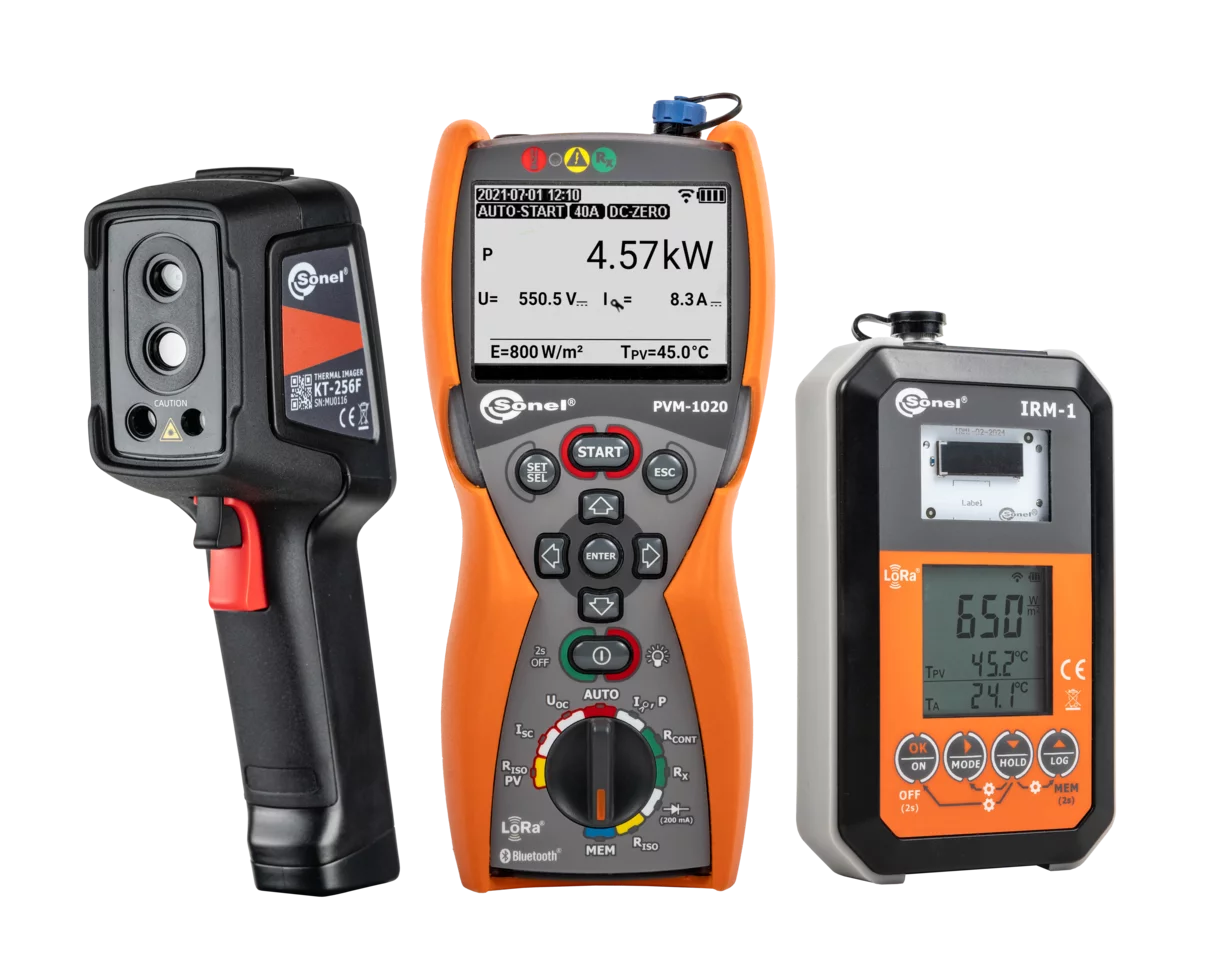

Набор измерительных приборов с аксессуарами. В комплект входят:
- Фотоэлектрический измеритель Sonel PVM-1020,
- Измеритель солнечной радиации и температуры Sonel IRM-1,
- Тепловизор Sonel KT-256F.

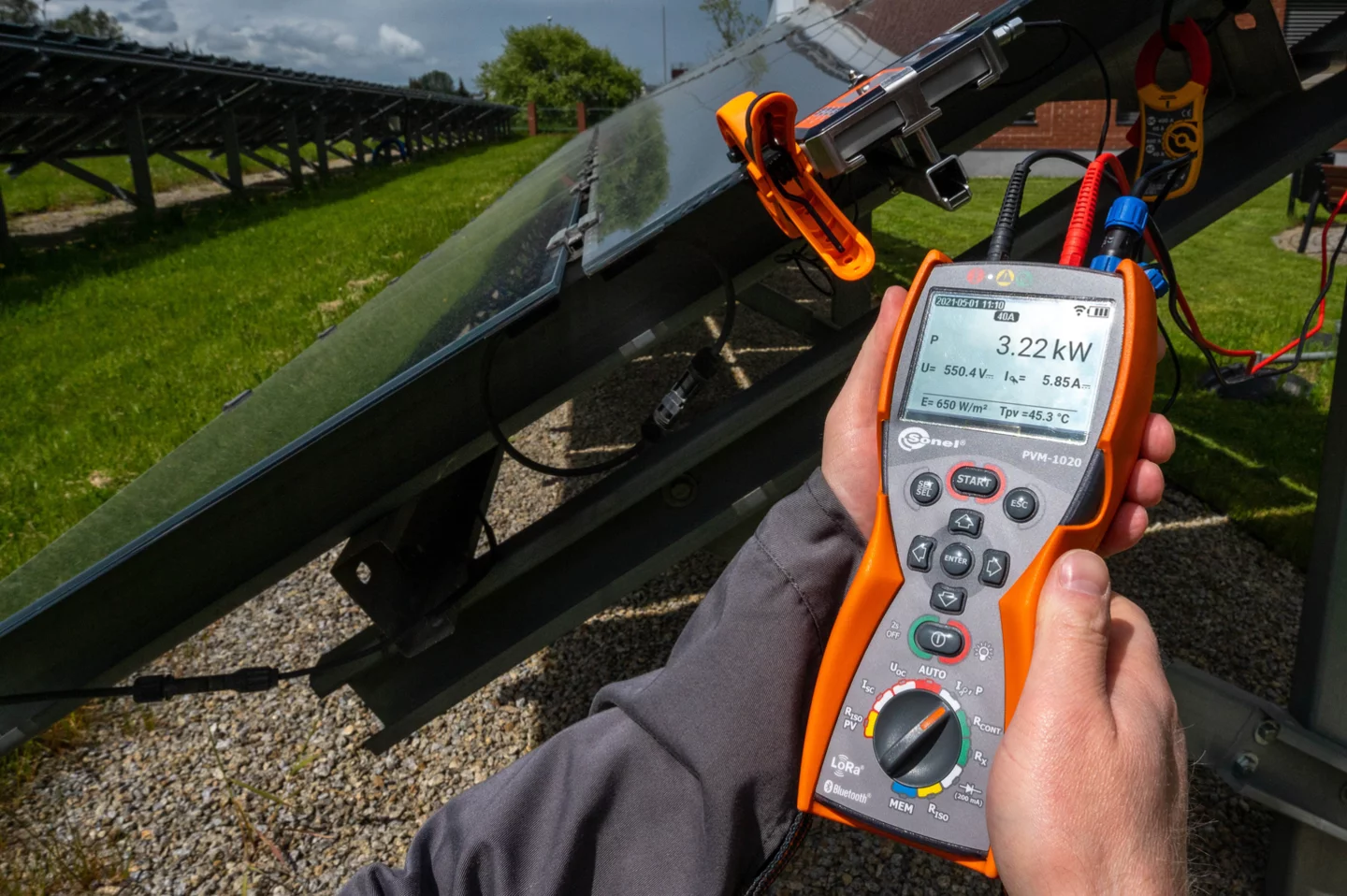

PVM-1020 | Фотоэлектрический измеритель
PVM-1020 может использоваться для измерений категории 1 в соответствии с IEC 62446-1. Прибор выполняет преобразование измеренных параметров в условия STC в соответствии с IEC 60891 при взаимодействии с измерителем солнечной радиации и температуры IRM-1. Функция reSYNC автоматически дополняет результаты параметрами окружающей среды после восстановления связи с IRM-1. Встроенный интерфейс LoRa обеспечивает работу на больших расстояниях. Прибор оснащён модулем Bluetooth, имеет большую память (100 объектов по 40 ячеек), подсветку дисплея и кнопок, а также режим AUTO для автоматической последовательности измерений.
Измеряемые параметры
- Напряжение холостого хода панели или цепочки панелей – до 1000 В DC.
- Действующее значение напряжения AC-сети до 600 В с измерением частоты.
- Ток короткого замыкания панели или цепочки панелей – до 20 А DC.
- Сопротивление изоляции PV панелей (250, 500 или 1000 В DC), одновременное измерение RISO+ и RISO-.
- Сопротивление изоляции AC цепей (250, 500 или 1000 В DC).
- Сопротивление защитных проводников и уравнивания потенциалов при токе ±200 мА.
- Измерение рабочего тока панелей и AC тока – с внешними клещами.
- Измерение мощности AC/DC.
- Тест диодов током 200 мА, автоматическое определение полярности, тест блокирующих диодов при 1000 В DC.
IRM-1 | Измеритель солнечной радиации и температуры
IRM-1 выполняет измерения солнечной радиации и температуры. Интерфейс LoRa обеспечивает связь с главным прибором на больших расстояниях. Функция reSYNC позволяет автоматически синхронизировать данные. Оснащён встроенным компасом, датчиком наклона и регистратором на 5000 записей (и 999 ячеек кэша), что делает прибор незаменимым для проектирования PV-систем и диагностики затенения.
Измеряемые параметры
- Интенсивность солнечной радиации (Вт/м² или BTU/ft²h).
- Температура панели и окружающей среды (°C или °F).
- Угол наклона панелей.
- Ориентация панелей с помощью встроенного компаса.
KT-256F | Тепловизор
KT-256F – это компактный тепловизор, обеспечивающий быстрые и точные измерения температуры. Благодаря широкому диапазону измерений и современным функциям он незаменим для диагностики PV-систем и электрического оборудования.
Особенности
- Диапазон измерений: -20°C...550°C (-4°F...1022°F).
- Быстрый запуск.
- Быстрое измерение температуры.
- Автоматическая сигнализация при превышении порога тревоги.
- Автофокус.
- Сохранение IR-изображений на SD-карту.
- Встроенный Li-Ion аккумулятор с временем работы до 16 часов.
- Интерфейсы: USB Type-C, слот SD.
- Возможность установки на штатив.
|
Класс защиты
|
IP67 |
|
Интерфейсы с ПК
|
USB, Bluetooth |
|
Масса, кг
|
6,5 |
|
Габаритные размеры, мм
|
390 × 308 × 172 |
| Параметр | PVM-1020 | IRM-1 | KT-256F |
|---|---|---|---|
| Условия эксплуатации и безопасность | |||
| Измерительная категория по EN 61010 | IV 300 V, III 600 V, II 1000 V DC | – | – |
| Степень защиты | IP65 | IP65 | IP54 |
| Габариты | 228 × 102 × 61 мм | 134 × 79 × 28 мм | 194 × 62 × 76 мм |
| Вес | ок. 1.0 кг | ок. 0.2 кг | ок. 0.4 кг |
| Память и коммуникации | |||
| Память результатов измерений | 4059 записей | Память пользователя: 999 записей Регистратор: 5000 записей |
32 GB |
| Передача данных | Bluetooth | USB | USB |
| Связь с IRM-1 | LoRa | – | – |
| Связь с главным прибором | – | LoRa | – |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| PVM-1020 прибор | WMGBPVM1020 |
| IRM-1 прибор | WMGBIRM1 |
| KT-256F тепловизор | WMGBKT256F |
| Щупы, зажимы, кабели (набор) | см. коды WAPRZ..., WAKRO..., WASON... |
| C-PV токовый зажим | WACEGC PVOKR |
| Адаптер MC4-банан | WAADAMC4 |
| Солнечный датчик + датчик температуры | WASONT PVC KPL |
| Ремешок на руку | WAPOZPAS1 |
| Ремни для подвеса | WAPOZSE4 |
| Зарядное устройство Z-20 | WAZASZ20 |
| Блок питания 5V USB + кабель | WAZASZ24 |
| Жёсткий кейс XL-14 | WAWALXL14 |
| microSD 32 GB | WAPOZMSD32 |
| Кабель USB Type-C | WAPRZUSBC |
| Батарейки (AA, AAA) | – |
| Калибровочные сертификаты / декларация | – |
| Наименование | Категория | Язык | Размер файла | Скачать |
| WME-20 PV – Комплект для измерения систем фотовольтаики (datasheet_WME-20_EN_v1.00.pdf) | Data Sheet | EN | 1,1 МБ |
|
