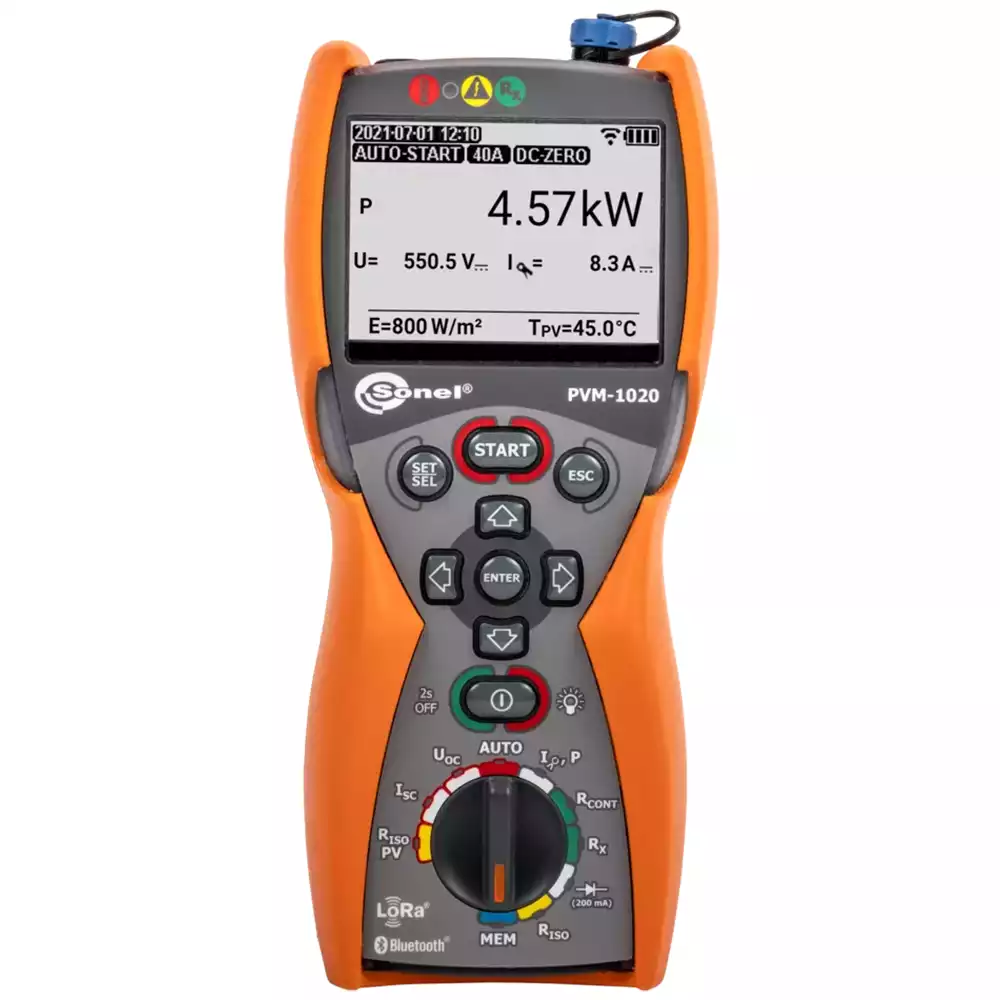

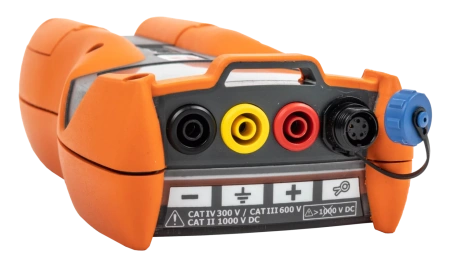

PVM-1020 от Sonel — это компактный, но многофункциональный измеритель, предназначенный для комплексной проверки фотоэлектрических (PV) установок. Несмотря на свои малые габариты, прибор сочетает в себе широкий набор измерительных функций, обеспечивая точную и быструю диагностику состояния и эффективности работы солнечных систем.
Прибор позволяет измерять напряжение холостого хода до 1000 В DC, ток короткого замыкания до 20 А, сопротивление изоляции, сопротивление защитных проводников и токов выравнивания потенциалов. Также доступны измерения рабочей мощности в цепях переменного и постоянного тока, проверка диодов и тест блокирующих диодов.
Особенностью PVM-1020 является автоматическая синхронизация данных с измерителем солнечной радиации и температуры IRM-1. Благодаря этому результаты автоматически пересчитываются к стандартным условиям испытаний (STC), что обеспечивает максимальную достоверность анализа производительности солнечной установки.
Устройство оснащено интерфейсами Bluetooth и LoRa для беспроводной передачи данных, а также имеет встроенную память для хранения до 4000 измерений. Подсветка экрана и кнопок облегчает работу в условиях слабой освещенности, например, при измерениях под наземными PV-модулями.
Основные преимущества:
- Поддержка стандартов IEC 62446-1 и IEC 60891
- Автоматическая серия измерений (AUTO-режим)
- Перевод результатов в STC-условия
- Совместимость с измерителем IRM-1
- Широкий диапазон измерений напряжения, тока и сопротивлений
- Устойчивость к внешним воздействиям (IP65)
- Передача данных по Bluetooth и LoRa
- Поддержка ПО Sonel Reports PLUS и Sonel Reader
PVM-1020 — надёжный выбор для профессионалов, обслуживающих, тестирующих и проектирующих фотоэлектрические установки.
|
Класс защиты
|
IP65 |
|
Интерфейсы с ПК
|
Bluetooth |
|
Масса, кг
|
1 |
|
Габаритные размеры, мм
|
228 x 102 x 61 |
PVM-1020
- Подходит для измерений категории 1 согласно IEC 62446-1
- Режим AUTO для автоматического выполнения серии измерений одним нажатием кнопки START
- Преобразование измеренных параметров в стандартные условия STC согласно IEC 60891 при работе с измерителем IRM-1
- Функция reSYNC — автоматическое дополнение результатов данными об окружающей среде и их пересчёт в STC после восстановления соединения с IRM-1
- Встроенный радиоинтерфейс LoRa для работы с IRM-1 на больших расстояниях
- Модуль Bluetooth для связи с компьютером
- Большая память измерений: 100 объектов по 40 ячеек
- Подсветка дисплея и кнопок
- Напряжение холостого хода солнечной панели или цепочки панелей — до 1000 В DC
- Действующее значение переменного напряжения в сети — до 600 В с измерением частоты
- Ток короткого замыкания панели или цепи панелей — до 20 А DC
- Сопротивление изоляции солнечных панелей — с измерительным напряжением 250, 500 или 1000 В, одновременное измерение RISO+ и RISO−
- Сопротивление изоляции цепей переменного тока — с напряжением 250, 500 или 1000 В
- Сопротивление защитных проводников и уравнивания потенциалов — с током ±200 мА. Низкотоковое измерение сопротивления с аудио- и визуальной индикацией
- Рабочий ток солнечных панелей и ток переменного тока — с помощью внешних клещей
- Измерение мощности AC/DC
- Тест диодов с током 200 мА, автоматическое определение полярности. Проверка блокирующих диодов напряжением до 1000 В DC
Измеритель прекрасно справляется с работой в сложных условиях окружающей среды. Защита от проникновения пыли и влаги обеспечивается корпусом с классом защиты IP65. Это особенно важно при измерениях в фотоэлектрических системах, которые обычно устанавливаются на открытом воздухе.
Данные измерений с PVM-1020 можно передавать на компьютер по беспроводной связи Bluetooth. Сохранение полученных данных в популярных форматах и печать обеспечиваются с помощью программы Sonel Reader. Для формирования отчета по защите от поражения электрическим током можно использовать дополнительное программное обеспечение Sonel Reports PLUS.
В ходе измерений может случиться так, что основной измеритель (PVM-1020) отдалится от устройства IRM-1 настолько, что связь между ними прервётся. Если измерения продолжатся, то после восстановления соединения результаты автоматически дополнятся параметрами окружающей среды, которые в это время были записаны IRM-1 во временную память, и будут преобразованы в условия STC.
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
PVM-1020
| Параметр | Диапазон измерения | Диапазон отображения | Разрешение | Точность |
|---|---|---|---|---|
| Напряжение | ||||
| Переменное напряжение (AC) | 0,0 В…600,0 В | 0,0 В…600,0 В | 0,1 В | ±(2% и.в. + 2 е.м.р.) |
| Постоянное напряжение (DC) | 0,0 В…1000,0 В | 0,0 В…1000,0 В | 0,1 В | ±(0,5% и.в. + 2 е.м.р.) |
| Ток короткого замыкания (ISC) | 0,0…20,0 А | 0,0…20,0 А | 0,1 А | ±(1% и.в. + 2 е.м.р.) |
| Сопротивление изоляции | ||||
| На стороне переменного тока: | ||||
| Измерительное напряжение 250 В | 250 кОм…2,000 ГОм по IEC 61557-2 | 0,0 кОм…2,000 ГОм | от 0,1 кОм | ±(3% и.в. + 8 е.м.р.) |
| Измерительное напряжение 500 В | 250 кОм…5,000 ГОм по IEC 61557-2 | 0,0 кОм…5,000 ГОм | от 0,1 кОм | ±(3% и.в. + 8 е.м.р.) |
| Измерительное напряжение 1000 В | 500 кОм…9,999 ГОм по IEC 61557-2 | 0,0 кОм…9,999 ГОм | от 0,1 кОм | ±(3% и.в. + 8 е.м.р.) |
| На стороне постоянного тока: | ||||
| Измерительное напряжение 250/500/1000 В | 250 кОм…1,000 ГОм по IEC 61557-2 | 0,0 кОм…1,000 ГОм | от 0,1 кОм | ±(3% и.в. + 8 е.м.р.) |
| Сопротивление защитных проводников и уравнивания потенциалов | ||||
| Измерение с током ±200 мА | 0,10 Ом…1999 Ом по IEC 61557-4 | 0,00 Ом…1999 Ом | от 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| Измерение с малым током | 0,0 Ом…1999 Ом | 0,0 Ом…1999 Ом | от 0,01 Ом | ±(3% и.в. + 3 е.м.р.) |
| Измерение тока | 0,0 А…400,0 А | 0,0 А…400,0 А | от 0,01 А | ±(5% и.в. + 2 е.м.р.) |
| Измерение мощности | 0,0 кВт…100,0 кВт | 0,0 кВт…100,0 кВт | 0,1 кВт | ±(6% и.в. + 5 е.м.р.) |

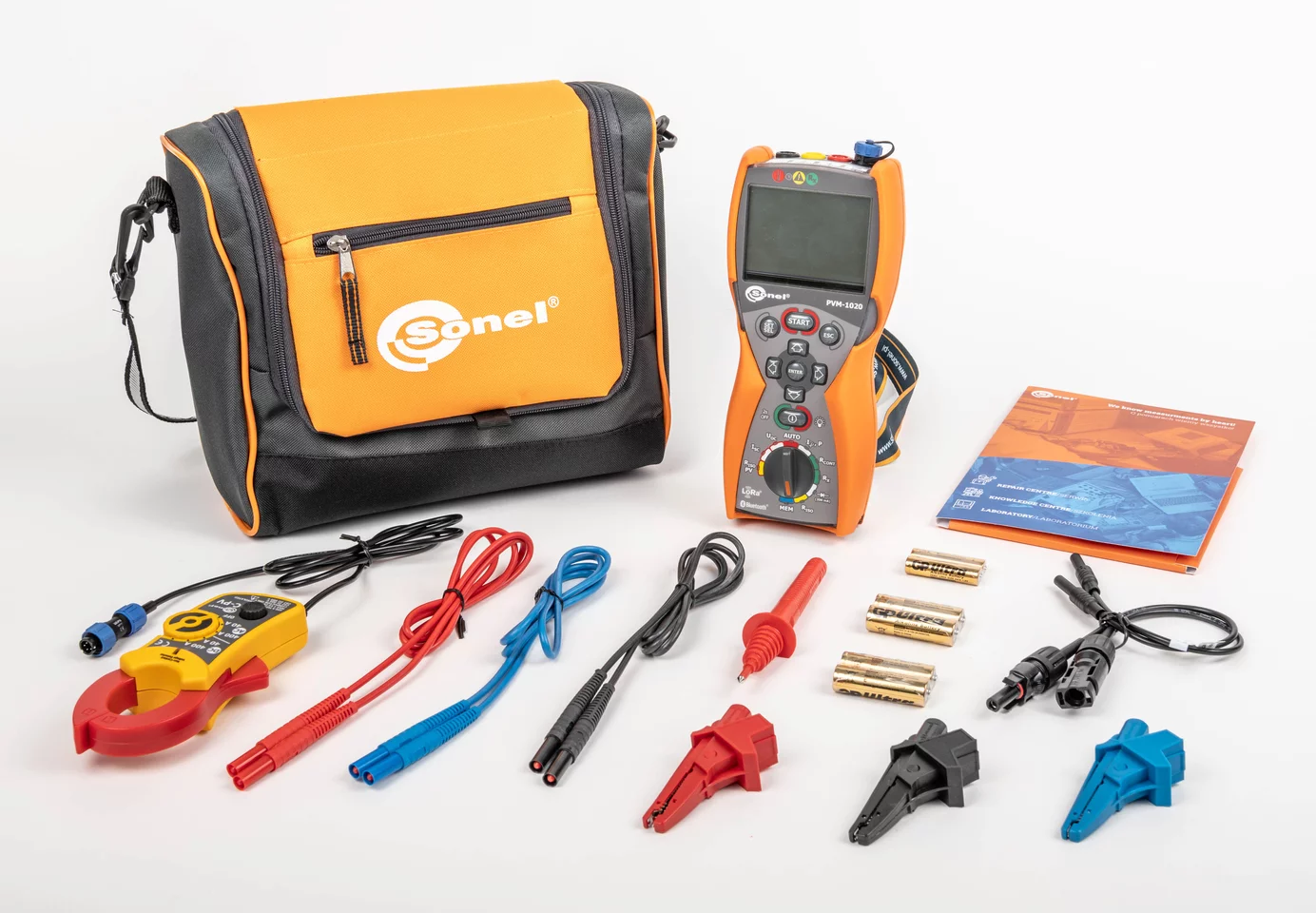

Стандартная комплектация:
| PVM-1020 KIT | PVM-1020 | Артикул | |
|---|---|---|---|
| Измеритель фотоэлектрических систем PVM-1020 | 1 шт. | 1 шт. | WMGBPVM1020 |
| Измеритель солнечной радиации и температуры IRM-1 | 1 шт. | WMGBIRM1 | |
| Крепёжный комплект для установки измерителя солнечной радиации на панели + зонд для измерения температуры панелей и окружающей среды | 1 шт. | WASONTPVCKPL | |
| Измерительные провода 1,2 м (разъемы типа "банан") — чёрный / синий / жёлтый |
1 шт. 1 шт. 1 шт. |
1 шт. 1 шт. 1 шт. |
WAPRZ1X2BLBB WAPRZ1X2REBB WAPRZ1X2YEBB |
| Зажимы типа «крокодил» 1 кВ 20 А — чёрный / красный / жёлтый |
1 шт. 1 шт. 1 шт. |
1 шт. 1 шт. 1 шт. |
WAKROBL20K01 WAKRORE20K02 WAKROYE20K02 |
| Щуп 1 кВ (разъем типа "банан") — красный | 1 шт. | 1 шт. | WASONREOGB1 |
| Адаптер MC4 — разъем типа "банан" | 1 шт. | 1 шт. | WAADAMC4 |
| Токовые клещи C-PV | 1 шт. | 1 шт. | WACEGCPVOKR |
| Блок питания 5 В с выходом USB 2.0 и съёмным кабелем micro-USB | 1 шт. | WAZASZ24 | |
| Подвесные ремни M1 | 1 шт. | 1 шт. | WAPOZSZE4 |
| Сумка для переноски M6 | 1 шт. | WAFUTM6 | |
| Сумка для переноски L4 | 1 шт. | WAFUTL4 | |
| Батарейки AA 1.5 В | 4 шт. | 4 шт. | |
| Батарейки AAA 1.5 В | 2 шт. | 2 шт. |
Дополнительная комплектация:
| PVM-1020 KIT | Артикул |
| Крепёжный комплект для установки измерителя солнечной радиации на панели | WAPOZUCHPV |
| Щуп 1 кВ (разъем типа "банан") — чёрный / жёлтый |
WASONBLOGB1 WASONYEOGB1 |
| Подвесные ремни с крючками M1 | WAPOZUCH1 |
| Зажим для крепления измерителя солнечной радиации к солнечным панелям | WAZACPV |
| Разветвитель MC4 для измерения мощности в фотоэлектрических системах | WAADAMC4SKPL |
| Программное обеспечение Sonel Reports PLUS | WAPROREPORTSPLUS |
| Зонд для измерения температуры панелей и окружающей среды | WASONTPVC |
| Адаптер для трёхфазной розетки 16 A / 32 A |
WAADAAGT16P WAADAAGT32P |
| Адаптер для трёхфазной розетки 63 A | WAADAAGT63P |
| PVM-1020 | |
| Разветвитель MC4 для измерения мощности в фотоэлектрических системах (набор из 2 шт.) | WAADAMC4SKPL |
| Адаптер для трёхфазной розетки 16 A / 32 A |
WAADAAGT16P WAADAAGT32P |
| Адаптер для трёхфазной розетки 63 A | WAADAAGT63P |
| Щуп 1 кВ (разъем типа "банан") — чёрный / жёлтый |
WASONBLOGB1 WASONYEOGB1 |
| Подвесные ремни с крючками M1 для PVM-1020 | WAPOZUCH1 |
| Программное обеспечение Sonel Reports PLUS | WAPROREPORTSPLUS |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Измеритель фотоэлектрических систем PVM-1020 (PVM-1020 insobs v1.16 GB.pdf) | Руководство пользователя | EN | 3,2 МБ |
|
| Измеритель фотоэлектрических систем PVM-1020 (datasheet_PVM-1020_EN_v2.03.pdf) | Data Sheet | EN | 1015,8 КБ |
|
