Артикул:
WMGBCMP403

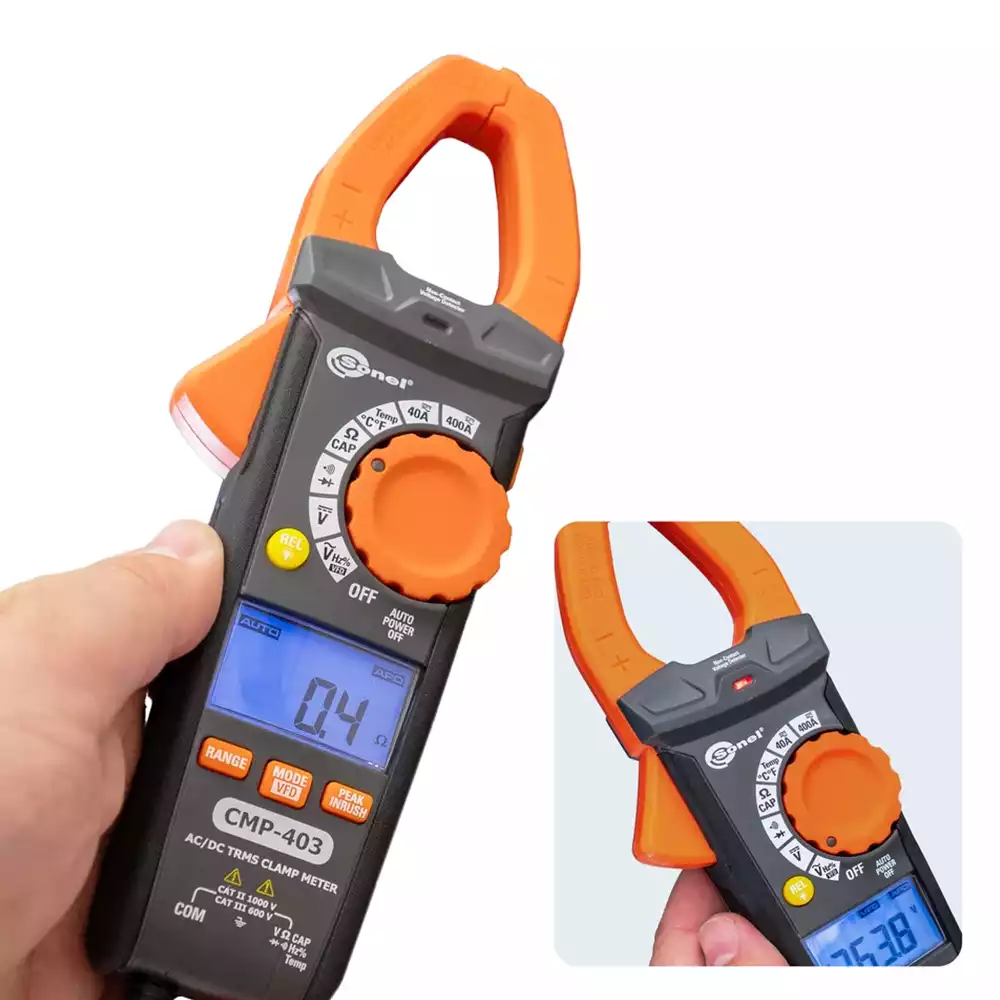

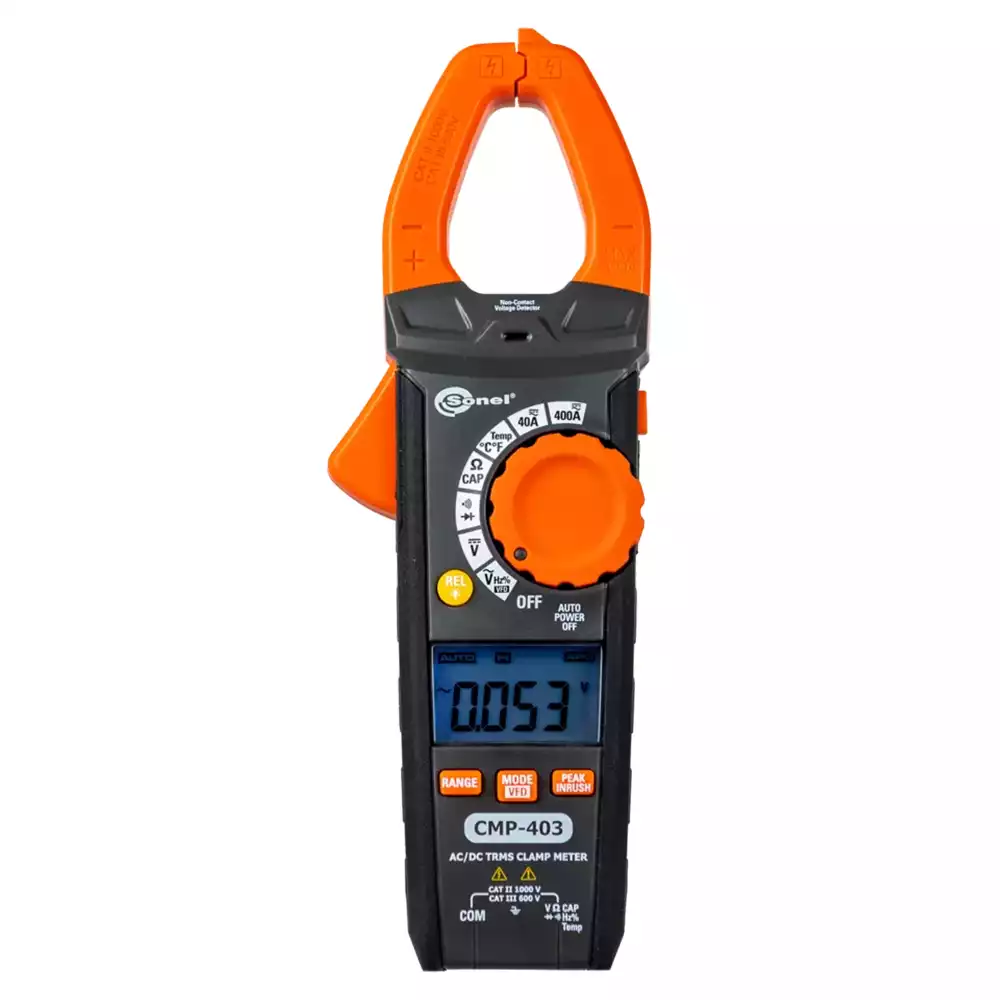

Клещи электроизмерительные CMP-403 – это универсальный инструмент для измерения электрических параметров в различных цепях и устройствах. Они сочетают компактность, точность и удобство использования, что делает их идеальным выбором для профессионалов и любителей в области электроники и электротехники.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Клещи электроизмерительные CMP-403 – это универсальный инструмент для измерения электрических параметров в различных цепях и устройствах. Они сочетают компактность, точность и удобство использования, что делает их идеальным выбором для профессионалов и любителей в области электроники и электротехники.
Основные характеристики:
- Измерение тока: постоянного и переменного до 400 А.
- Измерение напряжения: постоянного и переменного до 1000 В.
- Измерение сопротивления: до 40 МОм.
- Дополнительные функции: измерение частоты, контроль целостности электрических соединений, фиксация показаний и индикация разряда батареи.
- Дисплей: большой ЖК-экран с подсветкой для работы в условиях низкой освещенности.
- Компактность и эргономика: прочный корпус с удобным хватом обеспечивает комфортную эксплуатацию.
- Безопасность: соответствие международным стандартам безопасности (CAT III).
CMP-403 станет надежным помощником для диагностики и ремонта электрических систем, обеспечивая точность, удобство и долговечность.
|
Количество разрядов
|
3,5 |
|
Ёмкость
|
До 99,99 мФ |
|
Неразрывность электрических цепей
|
Да |
|
Сила постоянного тока
|
До 400 А |
|
Сила переменного тока
|
До 400 А |
|
Напряжение постоянного тока
|
До 1000 В |
|
Напряжение переменного тока
|
До 1000 В |
|
Испытание диодов
|
Да |
|
Частота
|
До 99,99 кГц |
|
Температура
|
От -20 °C до 1000 °C |
|
Регистрация мин./макс. значений
|
Да |
|
Скорость измерений
|
3 изм./сек |
|
Дисплей
|
ЖК |
|
Класс защиты
|
IP30 |
|
Сопротивление
|
До 40 МОм |
|
Пусковой ток
|
48 Гц/100 мс |
|
Раскрытие клещей, мм
|
30 |
|
Фонарик
|
Да |
|
Масса, кг
|
0,27 |
|
Габаритные размеры, мм
|
220 x 80 x 39 |
- Измерение постоянного/переменного тока до 400 А (True RMS)
- Режим измерения пусковых токов (время интегрирования 100 мс)
- Измерение напряжения постоянного/переменного тока до 1000 В (True RMS)

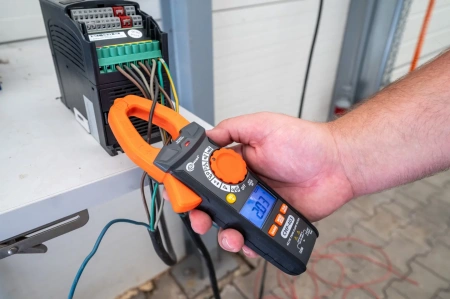

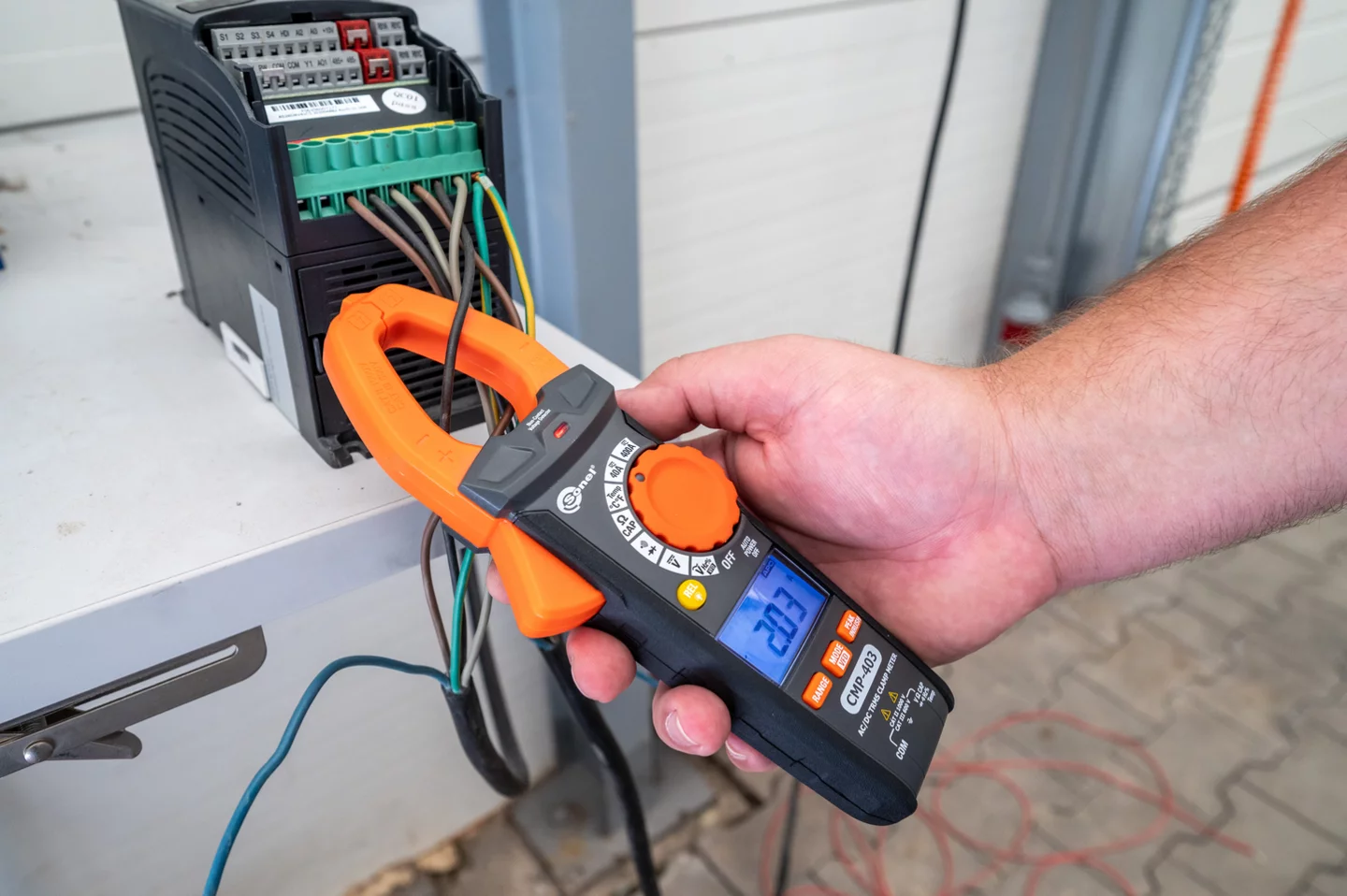

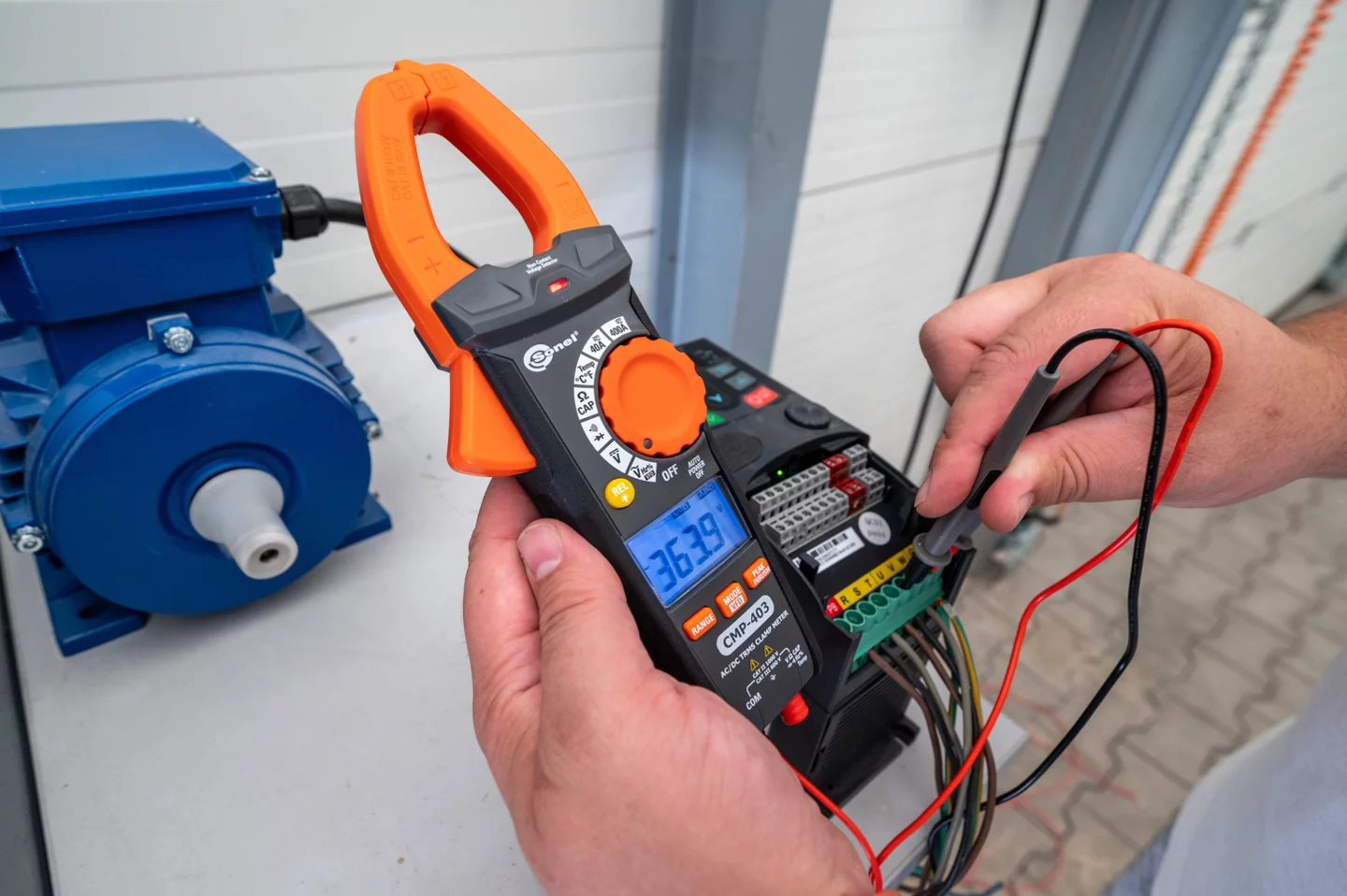

- Измерение в цепях частотных преобразователях VFD
- Бесконтактная индикация наличия напряжения переменного тока
- Измерение сопротивления
- Измерение емкости
- Измерение температуры
- Измерение частоты
- Тестирование диодов
- Контроль целостности электрических соединений
- Фонарик
Таблица сравнения моделей электроизмерительных клещей
| Функционал | CMP-100 | CMP-200 | CMP-200F |
CMP-402 (взамен CMP-400) |
CMP-403 (взамен CMP-401) |
CMP-1010 (взамен CMP-1006) |
CMP-1015-PV | CMP-2000 | CMP-3000 | CMP-3KR |
|---|---|---|---|---|---|---|---|---|---|---|
| Напряжение переменного тока | - | - |
1000 В TRMS |
1000 В TRMS |
1000 В TRMS |
1000 В TRMS |
1000 В TRMS |
750 В TRMS |
1000 В TRMS |
- |
| Напряжение постоянного тока | - | - | 1000 В | 1000 В | 1000 В | 1000 В | 1500 В | 1000 В | 1000 В | - |
| Переменный ток |
100 А TRMS от 1 мкА |
200 А от 100 мкА |
200 А TRMS |
400 А TRMS |
400 А TRMS |
1000 А TRMS |
1000 А TRMS |
1500 А TRMS |
3000 А TRMS |
3000 А TRMS |
| Постоянный ток | - | - | - | - | 400 А | 1000 A | 1000 А | 2000 А | 1000 А | - |
| Измерение пусковых токов | - | - | - | 48 Гц/100 мс | 48 Гц/100 мс | 48 Гц/100 мс | 37,5 Гц/100 мс | 60 Гц/100 мс | 37,5 Гц/106 мс | 5 Гц/1 с |
| Сопротивление | - | - | 60 МОм | 40 МОм | 40 МОм | 60 МОм | 60 МОм | 66 МОм | 50 МОм | - |
| Проверка целостности цепи («прозвонка») | - | - | + | + | + | + | + | + | + | - |
| Диоды | - | - | + | + | + | + | + | + | + | - |
| Ёмкость | - | - | 4 мФ | 100 мФ | 100 мФ | 100 мФ | 100 мФ | 6,6 мФ | 5 мФ | - |
| Частота | - | - | - | 100 кГц | 100 кГц | 100 кГц | 10 МГц | 1 МГц | 50 МГц | 40…400 Гц |
| Температура | - | - | - | -20…1000 °С | -20…1000 °С | -20…1000 °С | -40…1000 °С | -20…1000 °С | -100…1000 °С | - |
| Функция RANGE | - | - | - | + | + | + | + | + | - | - |
| Функция REL | - | - | - | + | + | + | + | + | + | - |
| Функция HOLD | + | + | + | + | + | + | + | + | + | + |
| Функция MAX/MIN | - | + (MAX) | + | + | + | + | + | + | + | - |
| Функция PEAK | + | - | - | + | + | + | + | - | + | - |
| Регистратор | - | - | - | - | - | - | + | - | - | + |
| Бесконтактная индикация ~U | - | - | + | + | + | + | + | - | + | - |
| Фонарик | + | - | + | + | + | + | + | - | + | - |
| Диаметр обхвата | 32 мм | 30 мм | 16 мм | 30 мм | 30 мм | 35 мм | 48 мм | 57 мм | 48 мм | 160 мм |
| Интерфейс | - | - | - | - | - | - | Bluetooth | - | Bluetooth | Bluetooth |
| Рабочая температура | 5…40 °С | 0…50 °С | 5…40 °С | 5…40 °С | 5…40 °С | 5…40 °С | 5…40 °С | 0…50 °С | 5…40 °С | 5…40 °С |
| Степень защиты | IP30 | IP40 | IP40 | IP30 | IP30 | IP30 | IP40 | IP20 | IP40 | IP40 |
Подробные технические характеристики CMP-403
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Напряжение постоянного тока
| Диапазон | Разрешение | Основная погрешность | Входное сопротивление |
|---|---|---|---|
| 4,000 В | 0,001 В | ± (1,0% и.в.+ 3 е.м.р) | 10 МОм |
| 40,00 В | 0,01 В | ||
| 400,0 В | 0,1 В | ± (1,2% и.в.+ 5 е.м.р) | |
| 1000 В | 1 В |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
Напряжение переменного тока (True RMS) и VFD
| Диапазон | Разрешение | Основная погрешность для частоты 50…60 Гц (все формы сигнала) | Основная погрешность для частоты 50 Гц … 1 кГц (синусоидальная форма) |
|---|---|---|---|
| 4,000 В | 0,001 В | ± (1,2% и.в.+ 5 е.м.р) | ± (1,2% и.в.+ 5 е.м.р) |
| 40,00 В | 0,01 В | ||
| 400,0 В | 0,1 В | ||
| 1000 В | 1 В | ± (1,5% и.в.+ 5 е.м.р) | ± (1,5% и.в.+ 5 е.м.р) |
- Значения напряжения определены в границах от 5 до 100% диапазона;
- Входное сопротивление 10 МОм;
- Диапазон частоты: 50…1000 Гц;
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Диапазон напряжения переменного тока для режима VFD: 100…600 В.
Переменный ток (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 40,00 A | 0,01 A | ± (2,0% и.в. + 8 е.м.р) |
| 400,0 А | 0,1 A | ± (2,5% и.в. + 8 е.м.р) |
- Значения силы тока определены в границах от 5 до 100% диапазона;
- Диапазон частоты: 50…60 Гц;
- Защита от перегрузки 400 А.
Постоянный ток
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 40,00 A | 0,01 A | ± (2,0% и.в. + 8 е.м.р) |
| 400,0 А | 0,1 A | ± (2,5% и.в. + 8 е.м.р) |
- Защита от перегрузки 400 А.
Сопротивление
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 400,0 Ом | 0,1 Ом | ± (1,0% и.в. + 4 е.м.р) |
| 4,000 кОм | 0,001 кОм | ± (1,5% и.в. + 2 е.м.р) |
| 40,00 кОм | 0,01 кОм | |
| 400,0 кОм | 0,1 кОм | |
| 4,000 MОм | 0,001 MОм | ± (2,0% и.в. + 5 е.м.р) |
| 40,00 MОм | 0,01 MОм | ± (3,0% и.в. + 8 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
Ёмкость
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 9,999 нФ | 0,001 нФ | Не определено |
| 99,99 нФ | 0,01 нФ | ± (4,5% и.в. + 20 е.м.р) |
| 999,9 нФ | 0,1 нФ | ± (3,0% и.в. + 5 е.м.р) |
| 9,999 мкФ | 0,001 мкФ | |
| 99,99 мкФ | 0,01 мкФ | |
| 999,9 мкФ | 0,1 мкФ | |
| 9,999 мФ | 0,001 мФ | |
| 99,99 мФ | 0,01 мФ | ± (5,0% и.в. + 5 е.м.р) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
Температура
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| -20,0...1000 °C | 0,1 или 1 °C | ± (3,0% и.в. + 3°C) |
| -4,0...1832 °F | 0,1 или 1 °F | ± (3,0% и.в. + 5°F) |
- Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
- Погрешность температурного зонда не учитывается.
Частота (напряжение)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 99,99 Гц | 0,01 Гц | ± (1,0% и.в. + 5 е.м.р) |
| 999,9 Гц | 0,1 Гц | |
| 9,999 кГц | 0,001 кГц | |
| 99,99 кГц | 0,01 кГц |
- Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
- Чувствительность: > 2 В RMS.
Частота (ток)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 99,99 Гц | 0,01 Гц | ± (1,0% и.в. + 5 е.м.р) |
| 999,9 Гц | 0,1 Гц |
- Чувствительность: > 20 А, > 45 Гц.
Коэффициент заполнения импульса
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 20,0...80,0 % | 0,1 % | ± (1,2% и.в. + 10 е.м.р) |
- Амплитуда импульса: ≥ 5 В;
- Ширина импульса: 0,1…100 мс;
- Частота: 45 Гц…10 кГц.
| Дополнительные технические характеристики |
|
|---|---|
| Питание |
|
| Питание измерителя | Батарея 1,5 В типа LR03 (ААА) 3 шт. |
| Категория электробезопасности | CAT III/600 В CAT II/1000 В |
| Условия окружающей среды и другие технические данные |
|
| Диапазон рабочих температур | 5…40 °C при относительной влажности < 80% |
| Диапазон температур при хранении | -20…60 °C при относительной влажности < 80% |
| Класс защиты | IP30 |
| Нормальные условия для поверки |
|
| Уровень загрязнения | 2 |
| Размеры | 220 x 80 x 39 мм |
| Масса: | 270 гр. (с элементами питания) |
| Дисплей | ЖКИ с подсветкой 4-х значный |
| Высота над уровнем моря | ≤ 2000 м |
| Зев клещей | 30 мм |
| Тестирование диодов | I = 1,0 мA, U0 < 3,0 В DC |
| Целостность цепи | Звуковая индикация R < 50 Ом при I ˂ 1,5 мА |
| Индикация превышения диапазона | OL |
| Индикация разряда батареи |  |
| Частота измерений | 3 изм./сек |
| Входное сопротивление | 10 MОм (AC/DC) |
| Диапазон бесконтактного индикатора переменного напряжения | 100…1000 В (50/60 Гц) |
| Диапазон измерения частоты AC: - волны синусоидальной формы - произвольной формы |
50…2000 Гц 50…60 Гц |
| Время отклика для функции PEAK | < 10 мс |
| Функция INRUSH: - время дискретизации - время интеграции - чувствительность |
48 Гц (RMS), 400 kГц (часы) 100 мс > 2 А AC |
| Функция VFD: - рабочее напряжение |
100…600 В AC |
| Время автоотключения | 15 мин. |
| Датчик температуры | Термоэлектрический зонд типа К |
Стандартная комплектация:
| Количество |
Артикул |
|
|---|---|---|
| Адаптер для термопары | 1 шт. | WAADATEMK |
| Адаптер напряжения AHV-3 | 1 шт. | WAADAAHV3 |
| Комплект измерительных проводов CMP/СММ (CAT IV, S) | 1 шт. | WAPRZCMM1 |
| Соединитель электрический — адаптер AC-16 | 1 шт. | WAADAAC16 |
| Термопара | 1 шт. | WASONTEMK |
| Футляр | 1 шт. | - |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер напряжения AHV-3 | WAADAAHV3 |
| Комплект измерительных проводов CMM/CMP | WAPRZCMP2 |
| Комплект измерительных проводов CMM/CMP с разъёмами типа «банан» | WAPRZCMX1 |
| Комплект измерительных проводов CMP | WAPRZCMP1 |
| Комплект измерительных проводов CMP/СММ (CAT IV, M) | WAPRZCMM2 |
| Комплект мини зажимов «Крокодил» CMM/CMP | WAKROKPL10MINI |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А голубой | WAPRZ002BUBBF10 |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А жёлтый | WAPRZ002YEBBF10 |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А зелёный | WAPRZ002GRBBF10 |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А красный | WAPRZ002REBBF10 |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А чёрный | WAPRZ002BLBBF10 |
| Соединитель электрический — адаптер AC-16 | WAADAAC16 |
| Термопара типа К байонетный | WASONTEMP |
| Термопара типа К металлический | WASONTEMK2 |
| Футляр M13 | WAFUTM13 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| CMP-402/403 Руководство пользователя (CMP-402_403 v.1.00.pdf) | Руководство пользователя | RU | 597,9 КБ |
|
| Datasheet CMP-402/403 (datasheet_CMP-402_403_EN_v1.00.pdf) | Категория не указана | Не указано | 788,2 КБ |
|
