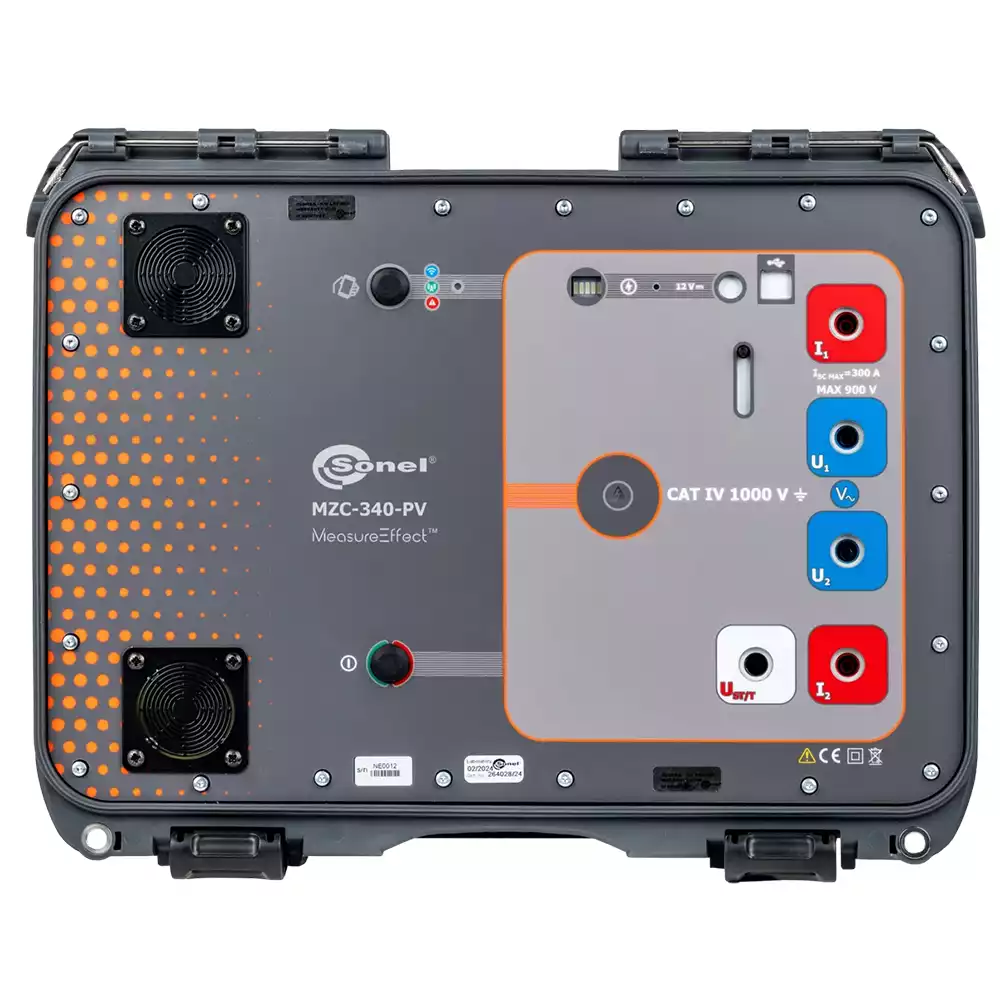

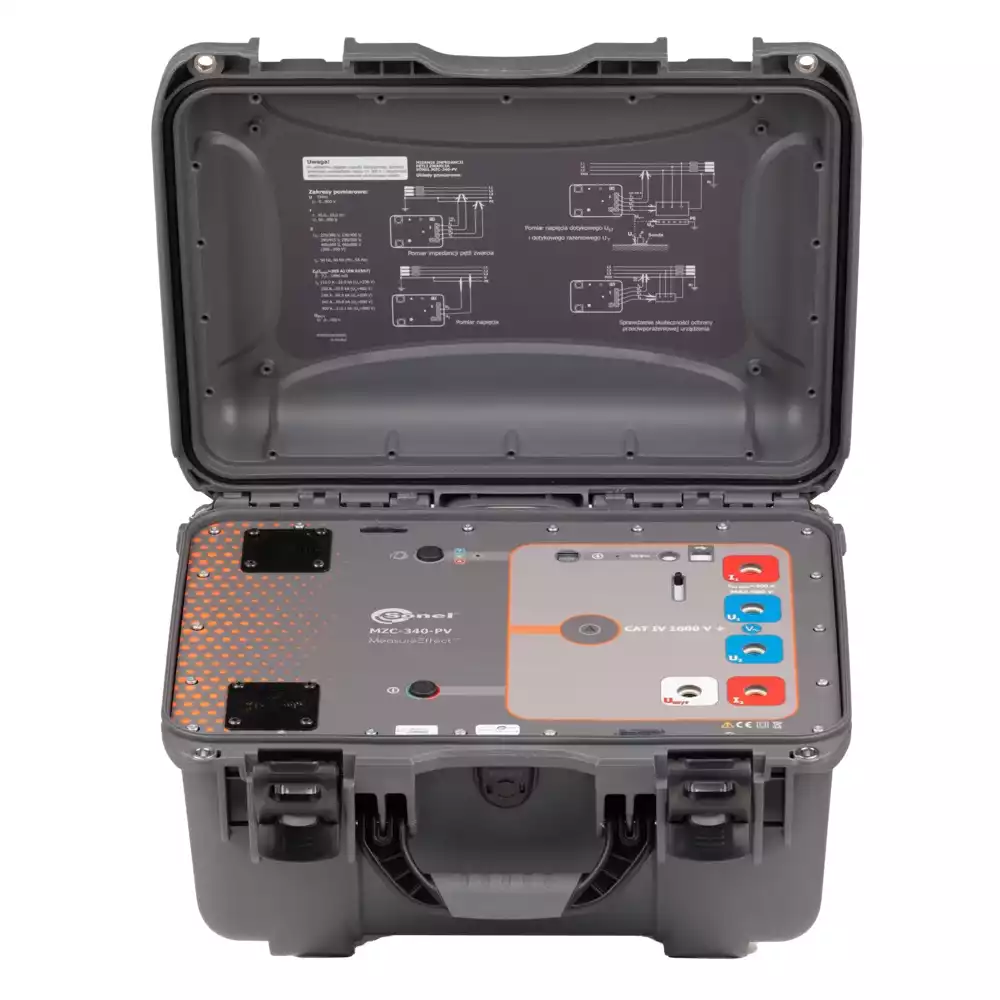

Sonel MZC-340-PV – дистанционные измерения для максимальной безопасности
Sonel MZC-340-PV – это первый в мире высокотоковый измеритель петли короткого замыкания для рабочих напряжений до 900 В AC и категории измерений CAT IV 1000 V. Прибор оснащён мощной системой вентиляции, обеспечивающей надёжную работу без перегрева даже при многократных измерениях. Управление осуществляется исключительно по беспроводной сети, что гарантирует максимальную безопасность оператора.
Решение сложных задач

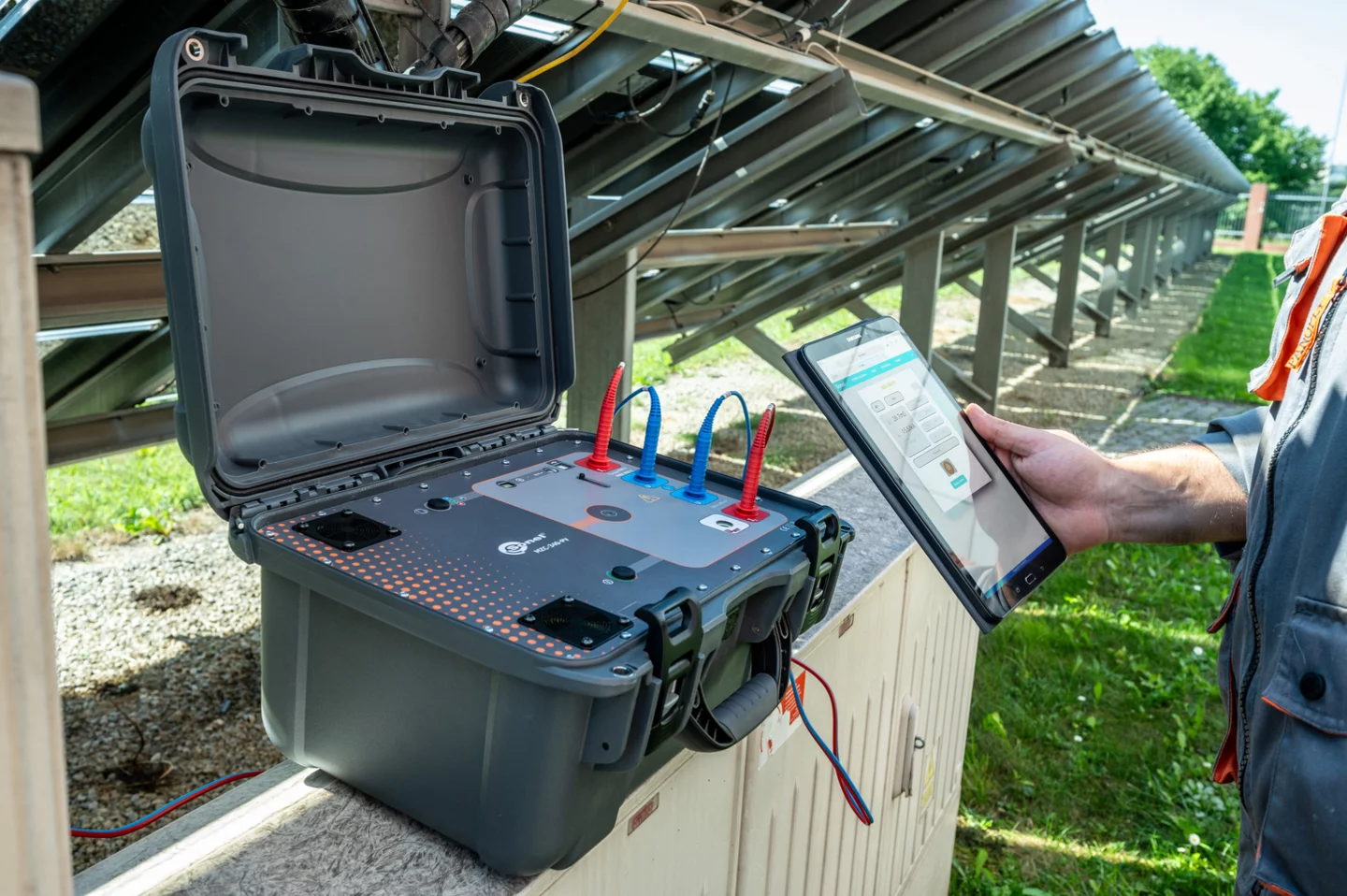

При строительстве средних и крупных солнечных электростанций всё чаще применяются инверторы с выходным напряжением 1500 V DC / 800 V AC. Тестирование таких установок требует проверки как DC-, так и AC-сторон. Однако при напряжении 800–900 В AC отсутствовали приборы для измерения импеданса петли КЗ. Sonel MZC-340-PV стал первым решением в мире для подобных задач, обеспечивая соответствие требованиям IEC 60364-6 и EN 61557.
Измерения без компромиссов
Энергия, высвобождаемая при напряжениях 800–900 В AC, представляет серьёзную опасность для персонала. Поэтому прибор управляется исключительно дистанционно. Пользователь контролирует процесс через веб-интерфейс, исключая необходимость прямого контакта.
Применение
Прибор используется для измерений в сетях с напряжением до 900 В AC, где токи КЗ могут превышать 100 кА. Это делает MZC-340-PV незаменимым при испытаниях и измерениях на ветропарках, высокоскоростных железных дорогах и в объектах энергетических компаний.
Удалённая работа

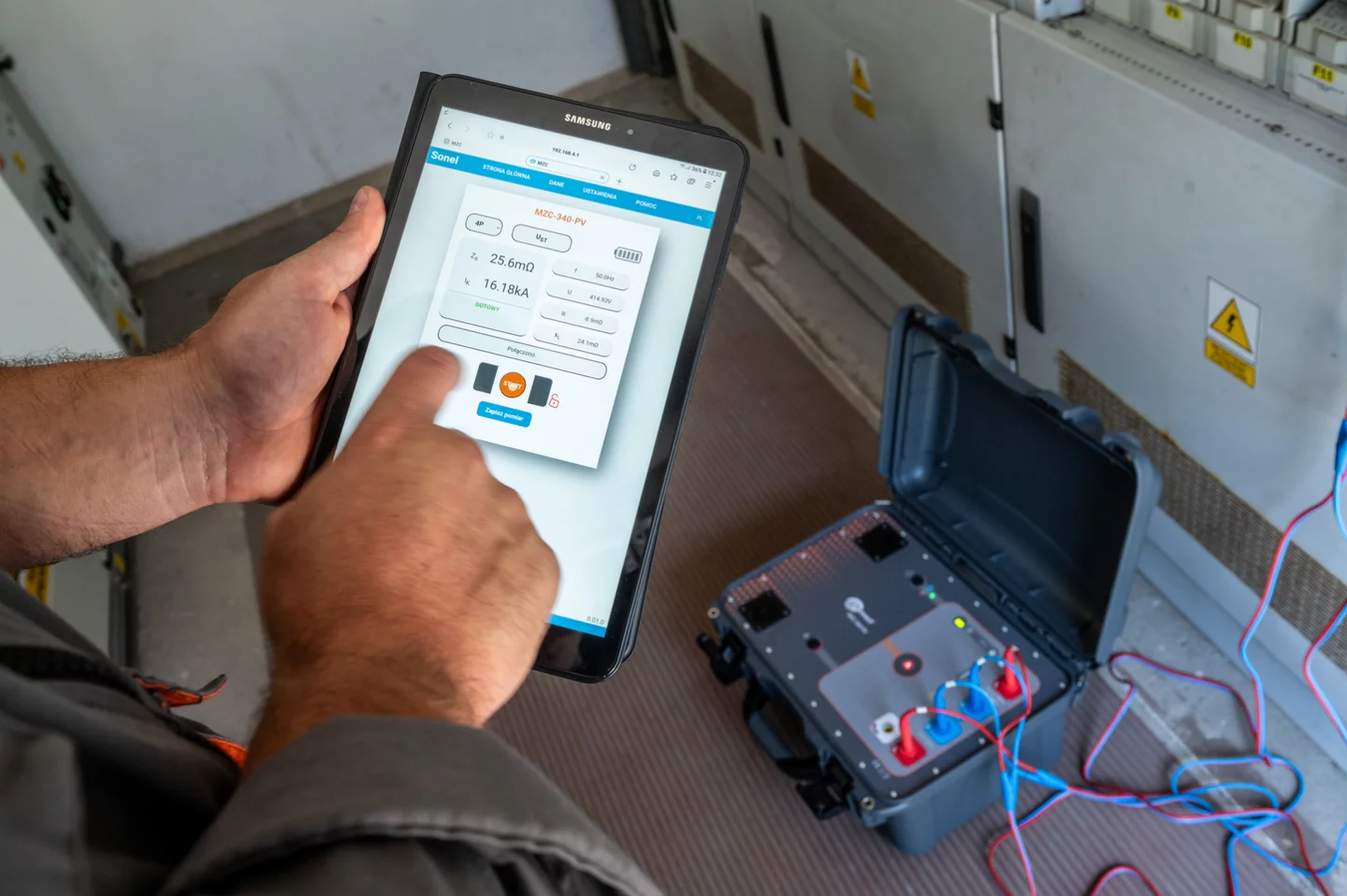

Прибор подключается к Wi-Fi сети и управляется через любой браузер на ПК, планшете или смартфоне. Виртуальная панель управления позволяет запускать измерения и считывать результаты на расстоянии. Доступ к сохранённым данным возможен как через Wi-Fi, так и классическим способом – по USB.
|
Интерфейсы ввода/вывода
|
USB, Wi-Fi |
|
Класс защиты
|
IP67 |
|
Диапазон рабочего напряжения, В
|
200…900 |
|
4-проводной метод
|
Да |
|
Запуск измерений через Wi-Fi
|
Да |
|
Масса, кг
|
9.0 |
|
Габаритные размеры, мм
|
429 x 328 x 236 |
Основные функции
- Измерение очень малых импедансов петли КЗ (разрешение 0,1 мΩ) при токе 130 А (230 В), до 305 А (550 В AC) и 250 А (900 В AC).
- Работа в сетях с номинальными напряжениями: 220/380 В, 230/400 В, 240/415 В, 290/500 В, 400/690 В, 460/800 В (от 200 В до 900 В); частота 45…65 Гц.
- Измерения в системах: фаза–фаза, фаза–PE, фаза–N.
- Автоматическое различение фазного и линейного напряжений при расчёте тока КЗ.
- Метод 4p (четырёхполюсный), калибровка проводов не требуется (ток до 305 А).
- Измерение активной (RS) и реактивной (XS) составляющих.
Дополнительные функции
- Дистанционное управление по Wi-Fi.
- Измерение напряжения прикосновения и шага (с резистором 1 кΩ).
- Измерение AC-напряжения в диапазоне 0…900 В.
- Измерение частоты 45.0…65.0 Гц.
- Память на 990 результатов, передача данных через USB и Wi-Fi.
- Питание от аккумулятора.
| Параметр | MZC-340-PV | MZC-330S | MZC-320S | MZC-310S | MZC-306 | MZC-304F | MZC-20E |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение [В] | 220/380 230/400 240/415 290/500 400/690 460/800 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 |
220/380 230/400 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 240/415 |
220/380 230/400 240/415 |
| Диапазон рабочего напряжения [В] | 200…900 | 100…750 | 100…550 | 187…440 | 100…750 | 180…460 | 180…440 |
| Диапазон отображения [Ω] | 0…1999 | 0…1999 | 0…1999 | 0…199.9 | 0…1999 | 0…1999 | 0…200 |
| Макс. разрешение [Ω] | 0.001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 |
| Макс. разрешение при 15 мА [Ω] | — | — | — | — | 0.01 | 0.01 | 0.01 |
| Макс. ток измерения [А] | 130/280 | 130/280 | 130/280 | 160/280 | 12.2…36.7 | 7.6/13.3 | 15.3/26.7 |
| Диапазон по EN 61557 [Ω] | 0.0072…1999 | 0.0072…1999 | 0.0072…1999 | 0.0072…199.9 | 0.13…1999 | 0.13…1999 | 0.24…200 |
| Отображение сопротивления и реактивности петли | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по ном. напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по изм. напряжению | — | — | — | — | — | ✔ | — |
| Память (кол-во изм.) | 990 | 990 | 990 | 990 | 990 | 990 | — |
| 4-проводной метод | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Измерение напряжений прикосновения и шага | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Выбор длины проводов | — | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение через розеточный адаптер | — | — | — | — | Опция | ✔ | — |
| Запуск измерений адаптером | — | — | — | — | Опция | Опция | — |
| Запуск измерений через Wi-Fi | ✔ | ✔ | ✔ | — | — | — | — |
| Измерение переменного напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Габариты [мм] | 429×328×236 | 390×308×172 | 390×308×172 | 295×222×95 | 288×223×75 | 220×102×61 | 220×102×61 |
| Масса [кг] | 9.0 | 6.5 | 6.5 | 2.2 | 2.2 | 0.6 | 0.5 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 1000 V |
| Степень защиты (открытая крышка) | IP20 |
| Степень защиты (закрытая крышка) | IP67 |
| Тип изоляции согласно EN 61010-1 и EN 61557 | двойная |
| Источник питания | Li-Ion 7.2 V 9.8 Ah аккумулятор |
| Габариты | 429 × 328 × 236 мм |
| Масса | около 9 кг |
| Рабочая температура | -10…+40 °C |
| Температура хранения | -20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | 990 результатов |
| Передача данных | USB, Wi-Fi |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| Требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Двухпроводный измерительный кабель 3 м (10 / 25 А) CAT IV 1000 V U1 / I1 | WAPRZ003DZBBU1I1CATIV |
| Двухпроводный измерительный кабель 3 м (10 / 25 А) CAT IV 1000 V U2 / I2 | WAPRZ003DZBBU2I2CATIV |
| 2× зажима Кельвина, 1 кВ, 32 А, CAT IV 1000 V | WAKROKELK07 |
| 2× усиленных щупа 1 кВ CAT IV 1000 V (банановые гнёзда) | WASONSPGB2 |
| Измерительный провод 5 кВ 1.8 м (банановые штекеры) чёрный | WAPRZ1X8BLBB5K |
| Щуп 11 кВ (банановое гнездо) чёрный | WASONBLOGB11 |
| USB кабель | WAPRZUSB |
| Сетевой кабель 230 V с разъёмом IEC C7 | WAPRZLAD230 |
| Блок питания Z-19 | WAZASZ19 |
| Сумка M-6 | WAFUTM6 |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Панель управления | WAPOZTAB08 |
| Сертификат калибровки с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MZC-340-PV – Измеритель сопротивления петли "фаза-нуль" (MZC-340-PV insobs v1.03 GB.pdf) | Руководство пользователя | EN | 2 МБ |
|
| MZC-340-PV – Измеритель сопротивления петли "фаза-нуль" (datasheet_MZC-340-PV_EN_v1.04.pdf) | Data Sheet | EN | 546,6 КБ |
|
