Артикул:
WMGBMZC330

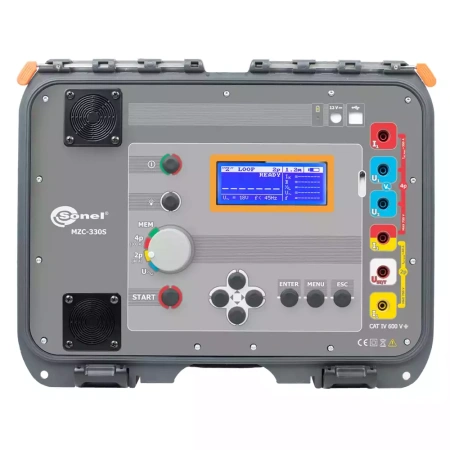

Sonel MZC-330S – это высокоточный измеритель сопротивления петли «фаза-нуль», обеспечивающий надежные результаты даже при очень низких значениях сопротивления. Благодаря высокой нагрузочной способности и системе эффективного охлаждения прибор идеально подходит для интенсивных измерений в энергетике, промышленности и электромонтаже.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

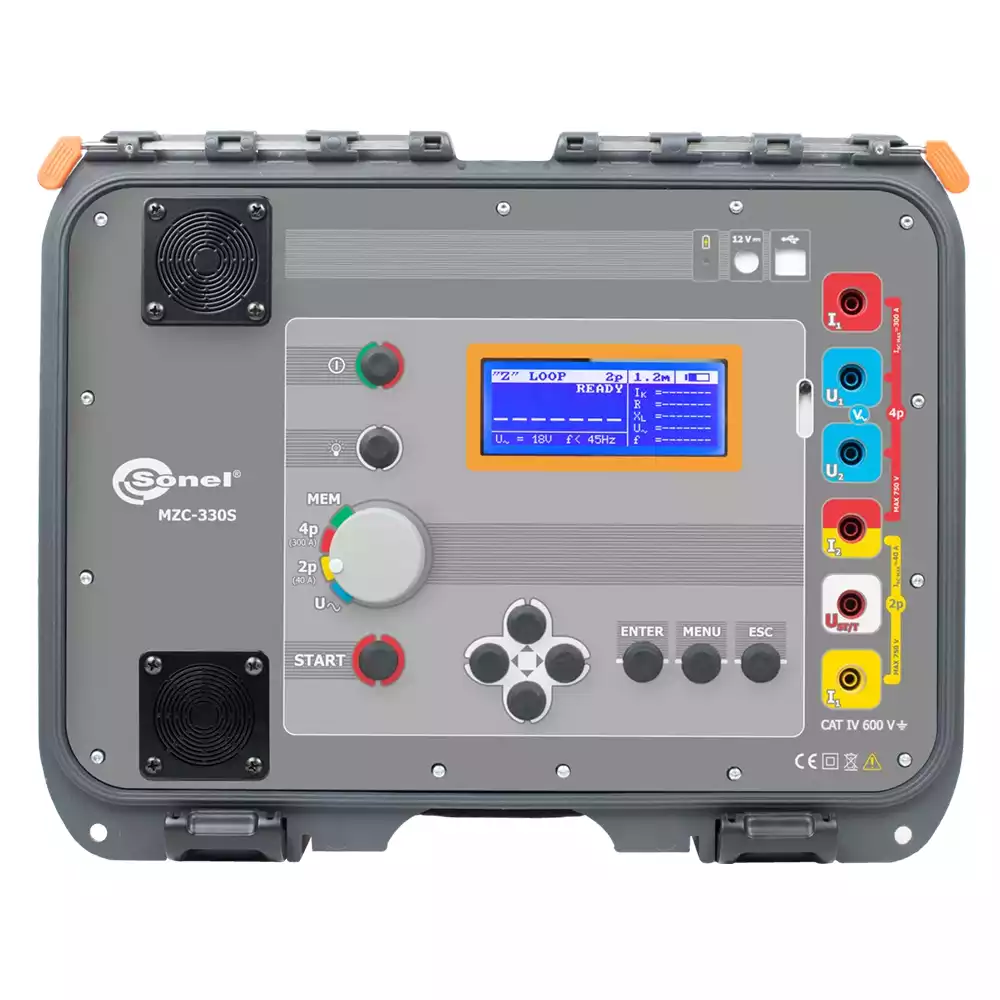

Sonel MZC-330S – тяжеловес для высокотоковых измерений
Sonel MZC-330S – это современный высокотоковый измеритель петли короткого замыкания, оснащённый эффективной системой вентиляции для стабильной работы без перегрева и простоев. Прибор сочетает широкие измерительные возможности с высокой надёжностью и стойкостью к тяжёлым условиям эксплуатации. Благодаря специальной системе охлаждения MZC-330S идеально подходит для многократных измерений в энергетике, промышленности и электротехнических установках.
Достижение труднодоступных зон
В трансформаторных подстанциях и вблизи трансформаторов, где токи КЗ могут достигать сотен кА, требуется прибор с возможностью измерения ZS на уровне миллиом. Уникальное решение Sonel с использованием специального резистора обеспечивает MZC-330S высокую точность и надёжность в таких условиях.
Измерения без компромиссов
Большинство приборов выполняют измерения асимметрично (полуволновым током), что снижает точность. MZC-330S использует симметричный ток (полноволновой режим), что обеспечивает линейность работы трансформатора и высокую достоверность результатов.
Применение
Прибор предназначен для измерений в сетях с напряжением до 750 В, где токи КЗ могут достигать 95,8 кА (по EN 61557). MZC-330S незаменим при испытаниях и измерениях на ветропарках, высокоскоростных железных дорогах и в энергетических компаниях.
Удалённая работа
Прибор поддерживает удалённое управление через Wi-Fi. Подключив его к той же сети, что и управляющее устройство (ПК, планшет, смартфон), можно запускать измерения и считывать результаты через браузер. Также доступен классический способ передачи данных через USB.
|
Интерфейсы ввода/вывода
|
USB, Wi-Fi |
|
Класс защиты
|
IP67 |
|
Диапазон рабочего напряжения, В
|
100…750 |
|
4-проводной метод
|
Да |
|
Выбор длины проводов
|
Да |
|
Запуск измерений через Wi-Fi
|
Да |
|
Масса, кг
|
6.5 |
|
Габаритные размеры, мм
|
390 × 308 × 172 |
Основные функции
- Измерение очень малых импедансов петли КЗ (разрешение 0,1 мΩ) при токе 130 А (230 В), до 300 А (690 В).
- Измерение с током 24 А (230 В), до 37 А (690 В), разрешение 0,01 Ω.
- Работа в сетях с номинальными напряжениями: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В, 290/500 В, 400/690 В; частота 45…65 Гц.
- Измерения в системах: фаза–фаза, фаза–PE, фаза–N.
- Автоматическое различение фазного и линейного напряжений при расчёте тока КЗ.
- Измерения с изменяемой длиной проводов (метод 2p).
- Метод 4p (четырёхполюсный) – калибровка проводов не требуется (ток до 300 А).
- Измерение активной (RS) и реактивной (XS) составляющих.
Дополнительные функции
- Измерение напряжения прикосновения и шага (с резистором 1 кΩ).
- Измерение AC-напряжения в диапазоне 0…750 В.
- Измерение частоты 45.0…65.0 Гц.
- Память на 990 результатов, передача данных на ПК через USB и Bluetooth.
- Питание от аккумулятора.
Сравнение измерителей петли короткого замыкания MZC
| Параметр | MZC-340-PV | MZC-330S | MZC-320S | MZC-310S | MZC-306 | MZC-304F | MZC-20E |
|---|---|---|---|---|---|---|---|
| Номинальное напряжение [В] | 220/380 230/400 240/415 290/500 400/690 460/800 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 |
220/380 230/400 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 240/415 |
220/380 230/400 240/415 |
| Диапазон рабочего напряжения [В] | 200…900 | 100…750 | 100…550 | 187…440 | 100…750 | 180…460 | 180…440 |
| Диапазон отображения [Ω] | 0…1999 | 0…1999 | 0…1999 | 0…199.9 | 0…1999 | 0…1999 | 0…200 |
| Макс. разрешение [Ω] | 0.001 | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 0.01 |
| Макс. разрешение при 15 мА [Ω] | — | — | — | — | 0.01 | 0.01 | 0.01 |
| Макс. ток измерения [А] | 130/280 | 130/280 | 130/280 | 160/280 | 12.2…36.7 | 7.6/13.3 | 15.3/26.7 |
| Диапазон по EN 61557 [Ω] | 0.0072…1999 | 0.0072…1999 | 0.0072…1999 | 0.0072…199.9 | 0.13…1999 | 0.13…1999 | 0.24…200 |
| Отображение сопротивления и реактивности петли | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по ном. напряжению | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Расчёт тока КЗ по изм. напряжению | — | — | — | — | — | ✔ | — |
| Память (кол-во изм.) | 990 | 990 | 990 | 990 | 990 | 990 | — |
| 4-проводной метод | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Измерение напряжений прикосновения и шага | ✔ | ✔ | ✔ | ✔ | — | — | — |
| Выбор длины проводов | — | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерение через розеточный адаптер | — | — | — | — | Опция | ✔ | — |
| Запуск измерений адаптером | — | — | — | — | Опция | Опция | — |
| Запуск измерений через Wi-Fi | ✔ | ✔ | ✔ | — | — | — | — |
| Измерение переменного напряжения | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Габариты [мм] | 429×328×236 | 390×308×172 | 390×308×172 | 295×222×95 | 288×223×75 | 220×102×61 | 220×102×61 |
| Масса [кг] | 9.0 | 6.5 | 6.5 | 2.2 | 2.2 | 0.6 | 0.5 |
Технические характеристики
| Безопасность и условия работы | |
|---|---|
| Категория измерений согласно EN 61010 | IV 600 V |
| Степень защиты | IP67 |
| Тип изоляции согласно EN 61010-1 и EN 61557 | двойная |
| Источник питания | Li-Ion 7.2 V 8.8 Ah аккумулятор |
| Габариты | 390 × 308 × 172 мм |
| Масса | около 6.5 кг |
| Рабочая температура | -10…+40 °C |
| Температура хранения | -20…+60 °C |
| Влажность | 20…90% |
| Номинальная температура | 23 ± 2 °C |
| Опорная влажность | 40…60% |
| Память и коммуникации | |
| Память результатов измерений | 990 результатов |
| Передача данных | USB, Wi-Fi |
| Прочая информация | |
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Изделие соответствует требованиям ЭМС (эмиссия для промышленной среды) по стандарту | EN 61326-1 |
| Требования по стандарту | EN 61326-2-2 |
Стандартные аксессуары
| Наименование | Артикул |
|---|---|
| Двухпроводный измерительный кабель 3 м (10 / 25 А) U1 / I1 | WAPRZ003DZBBU1I1 |
| Двухпроводный измерительный кабель 3 м (10 / 25 А) U2 / I2 | WAPRZ003DZBBU2I2 |
| Измерительный провод 1,2 м (банановые штекеры) чёрный / жёлтый | WAPRZ1X2BLBB / WAPRZ1X2YEBB |
| Щуп 1 кВ (банановое гнездо) чёрный / жёлтый | WASONBLOGB1 / WASONYEOGB1 |
| 2× зажима Кельвина, 1 кВ, 25 А | WAKROKELK06 |
| 4× крокодила 1 кВ 32 А чёрный | WAKROBL30K03 |
| 2× усиленных щупа 1 кВ (банановые гнёзда) | WASONSPGB1 |
| Сетевой кабель 230 V с разъёмом IEC C7 | WAPRZLAD230 |
| Блок питания Z19 | WAZASZ19 |
| USB кабель | WAPRZUSB |
| Сумка L14 | WAFUTL14 |
| Сертификат заводской калибровки | — |
Дополнительные аксессуары
| Наименование | Артикул |
|---|---|
| Двухпроводный измерительный кабель 6 м (10 / 25 А) U1 / I1 | WAPRZ006DZBBU1I1 |
| Двухпроводный измерительный кабель 6 м (10 / 25 А) U2 / I2 | WAPRZ006DZBBU2I2 |
| Измерительный провод 5 / 10 / 20 м (банановые штекеры) жёлтый | WAPRZ005YEBB / WAPRZ010YEBB / WAPRZ020YEBB |
| Сумка L4 | WAFUTL4 |
| Сертификат калибровки с аккредитацией | — |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Измеритель сопротивления петли "фаза-нуль" MZC-330S / 320S (MZC-320_330S insobs v1.12 GB.pdf) | Руководство пользователя | EN | 2,6 МБ |
|
| Измеритель сопротивления петли "фаза-нуль" MZC-330S / 320S (datasheet_MZC-320S_330S_EN_v2.05.pdf) | Data Sheet | EN | 546,6 КБ |
|
