Артикул:
WMGBMRU21
Sonel MRU-21 — компактный измеритель параметров заземляющих устройств, обеспечивающий точные и надёжные измерения методом 2- и 3-проводных схем. Прибор отличается простотой использования, устойчивостью к помехам и предназначен для специалистов электроэнергетики и электромонтажных работ.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Базовые измерения систем заземления и сопротивления соединений

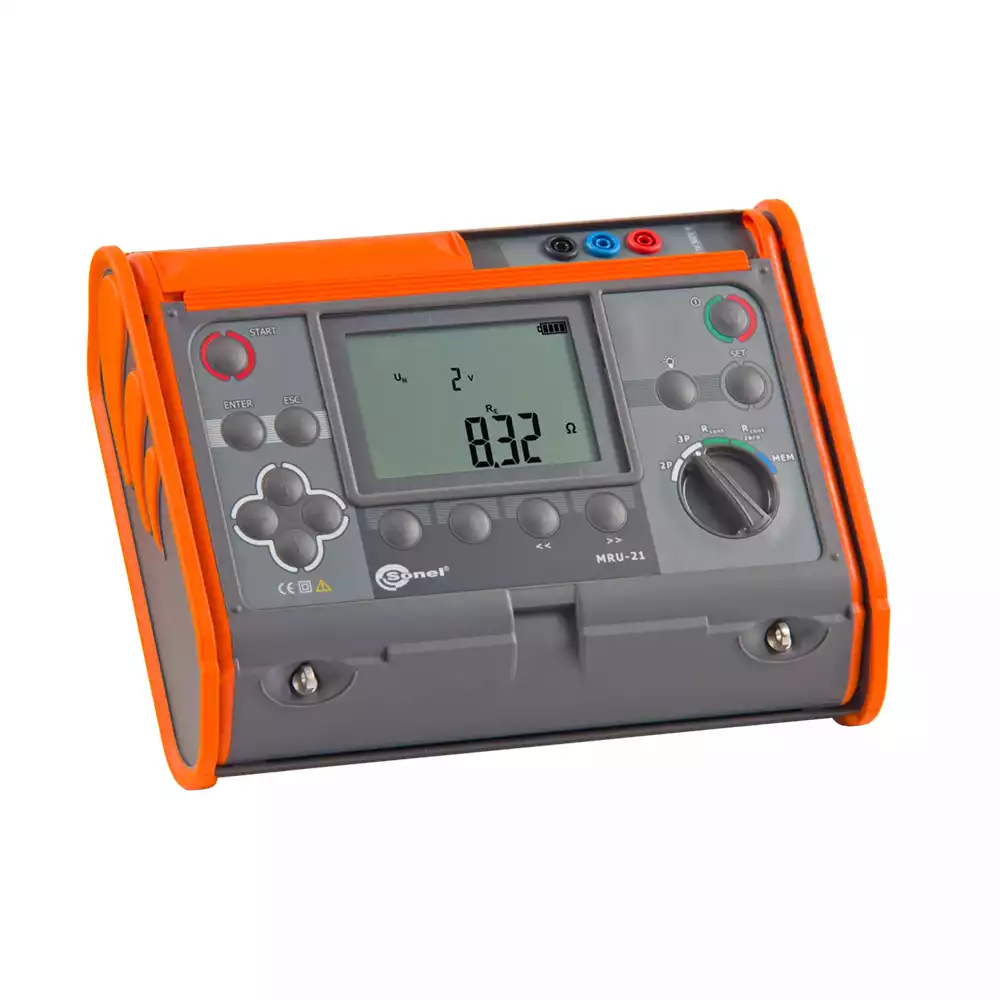

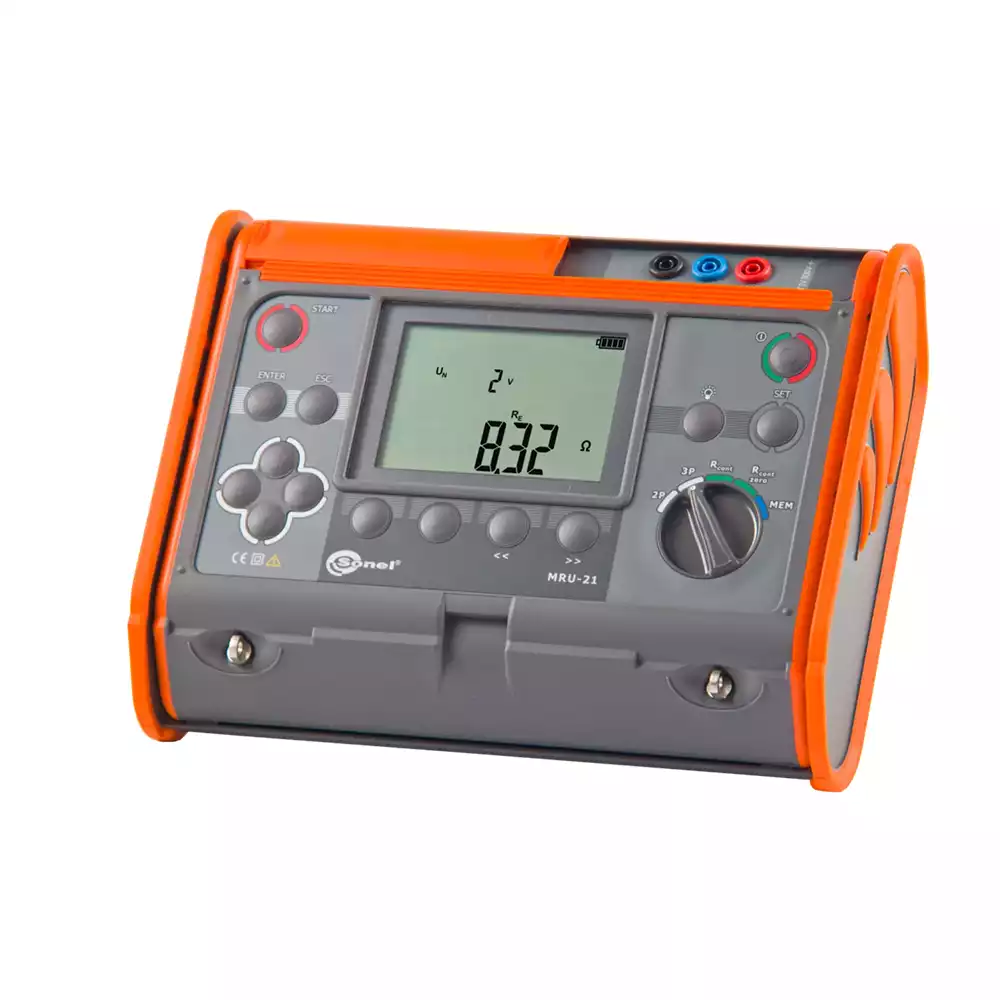

Измеритель сопротивления заземления Sonel MRU-21 — это простой прибор, позволяющий выполнять измерения заземления техническим методом, а также проверку непрерывности защитных и уравнительных соединений.
Характерные особенности этой модели — очень простое управление, отличная устойчивость к помехам и высокая точность измерений. Прибор позволяет выполнять измерения сопротивления заземления с использованием вспомогательных электродов по 3-проводному методу, а также 2-проводные измерения сопротивления заземления. Устройство также подходит для проверки непрерывности защитных и уравнительных соединений. Измеритель Sonel MRU-21 предназначен для специалистов в области энергетики и электроустановок.
Применение

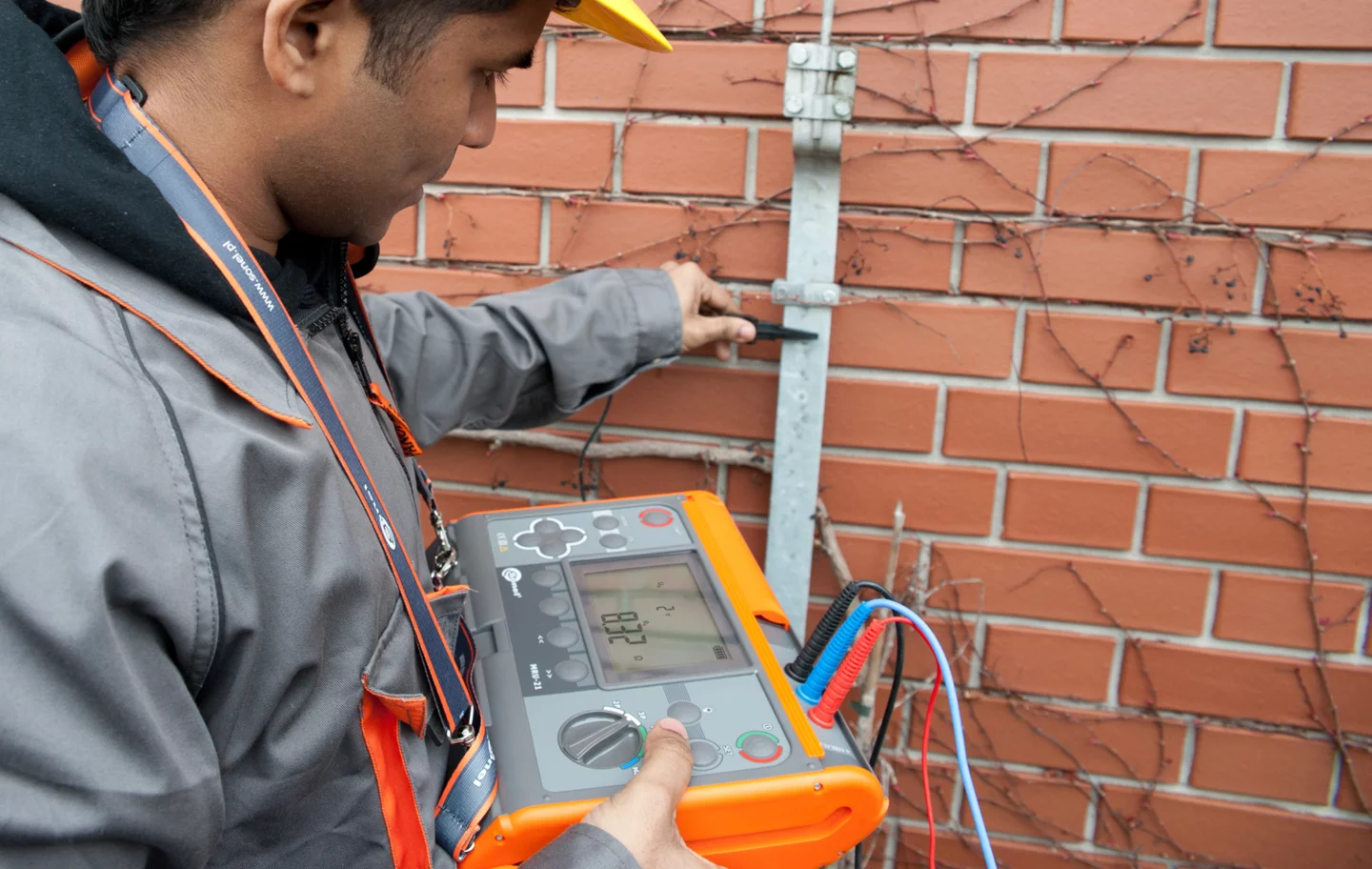

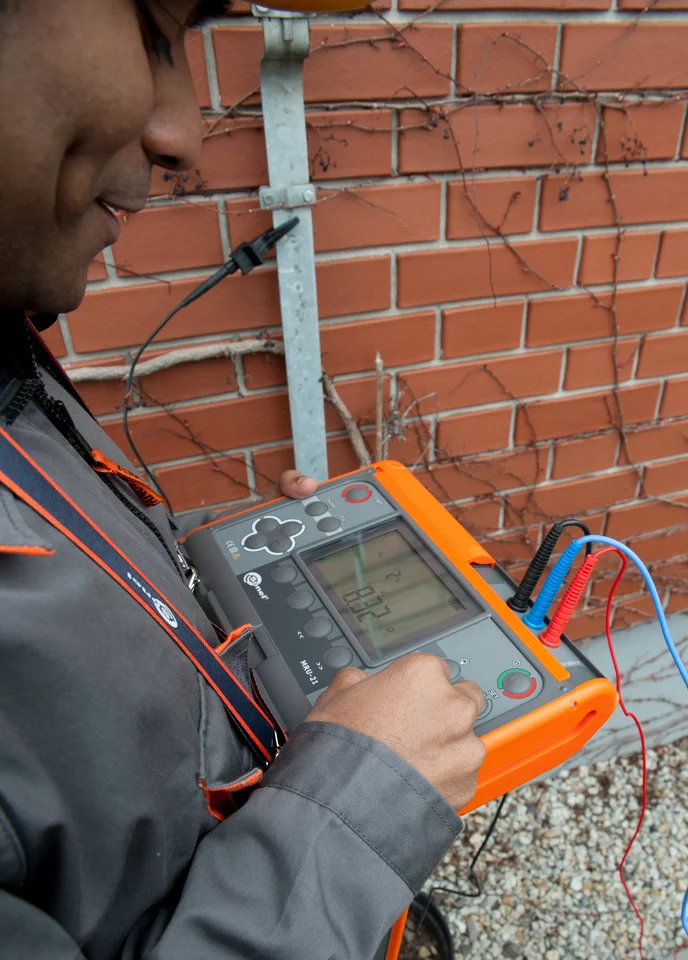

MRU-21 разработан как надёжный измерительный прибор, который сочетает в себе техническую продвинутость и простоту использования. Он подходит для испытаний на промышленных предприятиях и в компаниях, выполняющих электрические измерения. MRU-21 позволяет проверять как отдельные заземляющие электроды, так и системы с несколькими электродами.
Возможности
- Большой и легко читаемый дисплей отображает значения сопротивления и вспомогательную информацию при любых погодных условиях
- Дополнительные предупреждения информируют пользователя о нарушениях во время измерения
- Корпус со степенью защиты IP54 обеспечивает безопасность в сложных погодных условиях и защищает устройство от брызг
- Результаты можно сохранять в память прибора (10 банков по 99 ячеек для каждого измерения)
- Данные легко передаются в ПО Sonel Reader для архивации, последующего анализа и исследований
|
Внутренняя память
|
990 |
|
Интерфейсы ввода/вывода
|
USB |
|
Измерение по трёхполюсной схеме (3p)
|
Да |
|
Измерение по четырёхполюсной схеме (4p)
|
Да |
|
Время измерения
|
< 2 |
|
Измерительный ток
|
20 мА |
|
Питание
|
Аккумулятор / Батареи |
|
Класс защиты
|
IP54 |
|
Масса, кг
|
1.4 |
|
Габаритные размеры, мм
|
288 × 223 × 75 |
Методы измерений
- 3-проводный метод — измерение систем заземления с использованием вспомогательных электродов
- 2-проводный метод — упрощённое измерение сопротивления заземления
- Измерение сопротивления заземляющих и компенсирующих проводников с током ≥200 мА и функцией автообнуления — соответствует требованиям EN 61557-4
Дополнительные функции
- Измерение сопротивления вспомогательных электродов RS и RH
- Измерение помехового напряжения
- Выбор максимального измерительного напряжения (25 В и 50 В)
- Функция автообнуления сопротивления измерительных проводов (RCONT zero)
Сравнение моделей MRU-30 / MRU-21 / MRU-12 / MRU-10
| Функция | MRU-30 | MRU-21 | MRU-12 | MRU-10 |
|---|---|---|---|---|
| Измерение сопротивления заземления (3-полюсный метод) | ✓ | ✓ | ✓ | ✓ |
| Измерение сопротивления заземления (4-полюсный метод) | ✓ | ✓ | – | – |
| Ток измерения сопротивления заземления [мА] | 20 | 20 | 20 | 20 |
| Максимальное разрешение [Ω] | 0.01 | 0.01 | 0.01 | 0.01 |
| Измерение сопротивления заземления (3-полюсный метод с дополнительными клещами) | ✓ | ✓ | – | – |
| Измерение импеданса заземления (импульсный метод) | ✓ | ✓ | – | – |
| Измерение сопротивления заземления (двухклещевой метод) | ✓ | – | – | – |
| Измерение тока утечки (жёсткие клещи) | ✓ | ✓ | – | – |
| Измерение тока утечки (гибкая катушка) | – | ✓ | – | – |
| Измерение сопротивления соединений и эквипотенциальных связей (EN 61557-4) | ✓ | ✓ | – | – |
| Измерение удельного сопротивления грунта | ✓ | ✓ | – | – |
| Встроенный источник тока | ✓ | ✓ | – | – |
| Измерение сопротивления заземления (2-полюсный метод) | ✓ | ✓ | ✓ | ✓ |
| Питание | аккумулятор | аккумулятор / батареи | аккумуляторы / батареи | аккумуляторы / батареи |
| Зарядка от автомобильного прикуривателя | ✓ | ✓ | – | – |
| Память (записей) | 990 | 990 | 990 | – |
| Измерение напряжений помех | ✓ | ✓ | ✓ | ✓ |
| Измерение сопротивления вспомогательных электродов | ✓ | ✓ | ✓ | ✓ |
| Габариты [мм] | 200 × 180 × 74 | 288 × 223 × 75 | 220 × 102 × 61 | 220 × 102 × 61 |
| Вес [кг] | 1.1 | 1.4 | 0.7 | 0.7 |
Технические характеристики
| Функция измерений | Диапазон измерений | Диапазон отображения | Разрешение | Точность |
|---|---|---|---|---|
| Напряжение помех | 0 … 100 В | 0 … 100 В | 1 В | ±(2 % изм. вел. + 3 разряда) |
| Сопротивление соединений заземления и уравнивания потенциалов (EN 61557-4) | 0.13 … 199 Ω | 0.00 … 199 Ω | от 0.01 Ω | ±(2 % изм. вел. + 3 разряда) |
| Сопротивление заземления (2-полюсный метод) | 0.00 … 1.99 kΩ | 0.00 … 1.99 kΩ | от 0.01 Ω | ±(2 % изм. вел. + 3 разряда) |
| Сопротивление заземления (3-полюсный метод, согласно EN 61557-5) | 0.50 … 1.99 kΩ | 0.00 … 1.99 kΩ | от 0.01 Ω | ±(2 % изм. вел. + 3 разряда) |
| Сопротивление вспомогательных электродов | 0.0 … 50.0 kΩ | 0.0 … 50.0 kΩ | от 1 Ω | ±(5 % (RE+RH+RS) + 3 разряда) |
Условия эксплуатации и безопасности
| Категория измерений (EN 61010) | III 600 V / IV 300 V |
| Степень защиты | IP54 |
| Тип изоляции (EN 61010-1, IEC 61557) | Двойная |
| Габариты | 288 × 223 × 75 мм | 11.3” × 8.8” × 3.0” |
| Масса | около 1.4 кг | 3.1 lbs |
| Рабочая температура | -10 … +55 °C | 14 … 131 °F |
| Температура хранения | -20 … +70 °C | -2 … +157 °F |
| Влажность | 20 … 90 % |
| Номинальная температура | 23 ± 2 °C | 73.4 °F ± 3.6 °F |
| Опорная влажность | 40 ‰ … 60 % |
Память и коммуникации
| Память результатов измерений | 990 записей |
| Передача данных | USB |
Прочая информация
| Стандарт качества — разработка, проектирование и производство | ISO 9001 |
| Соответствие требованиям ЭМС (для промышленной среды) | EN 61326-1, EN 61326-2-2 |
Стандартная комплектация
| Наименование | Индекс |
|---|---|
| Измерительный провод 15 м (катушка), синий (банановые разъёмы) | WAPRZ015BUBBSZ |
| Измерительный провод 30 м (катушка) для измерений сопротивления заземления, красный | WAPRZ030REBBSZ |
| Испытательный контактный зонд 30 см (2 шт.) | WASONG30 |
| Крокодил-синий, 1 кВ, 20 А | WAKROBU20K02 |
| Крокодил-чёрный, 1 кВ, 20 А | WAKROBL20K01 |
| Измерительный провод 1,2 м (банановые разъёмы), синий | WAPRZ1X2BUBB |
| Измерительный провод 2,2 м, чёрный, 1 кВ (банановые разъёмы) | WAPRZ2X2BLBB |
| USB кабель | WAPRZUSB |
| Батарейный отсек 4×LR14 | WAPOJ1 |
| Сумка L-4 | WAFUTL4 |
| Подвесные ремни | WAPOZSEZKPL |
| Щёлочные батареи R14 (4 шт.) | - |
| Свидетельство о заводской калибровке | - |
Дополнительные аксессуары
| Наименование | Индекс |
|---|---|
| Измерительный провод на катушке 75 / 100 / 200 м, красный | WAPRZ075REBBSZ, WAPRZ100REBBSZ, WAPRZ200REBBSZ |
| Измерительный провод на катушке 75 / 100 / 200 м, синий | WAPRZ075BUBBSZ, WAPRZ100BUBBSZ, WAPRZ200BUBBSZ |
| Измерительный провод на катушке 75 / 100 / 200 м, жёлтый | WAPRZ075YEBBSZ, WAPRZ100YEBBSZ, WAPRZ200YEBBSZ |
| Измерительный провод 25 / 30 м для MRU (банановые разъёмы, катушка), красный | WAPRZ025REBBSZ, WAPRZ030REBBSZ |
| Измерительный провод 15 / 25 м для MRU (банановые разъёмы, катушка), синий | WAPRZ015BUBBSZ, WAPRZ025BUBBSZ |
| Измерительный провод 40 / 50 / 60 / 80 м для MRU (банановые разъёмы, катушка), жёлтый | WAPRZ040YEBBSZ, WAPRZ050YEBBSZ, WAPRZ060YEBBSZ, WAPRZ080YEBBSZ |
| Щуп (pin probe) 1 кВ (банановое гнездо), чёрный / красный / синий / жёлтый | WASONUBGB1, WASONLOGB1, WASONBLGB1, WASONYGB1 |
| Измерительный провод 1,2 м (банановые разъёмы), чёрный / красный / синий / жёлтый | WAPRZ1X2BLBB, WAPRZ1X2REBBSZ, WAPRZ1X2BUBB, WAPRZ1X2YEBB |
| Крокодил 1 кВ 20 A (красный / синий / жёлтый) | WAKRORE20K02, WAKROBU20K02, WAKROYE20K02 |
| Зажим с банановым гнездом | WAZACMA1 |
| Испытательный контактный зонд 25 / 80 см | WASONG25, WASONG80V2 |
| Катушка для провода | WAPOZSP1 |
| Кейс L-3 для штырей 80 см | WAFUTL3 |
| Свидетельство о калибровке с аккредитацией | - |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MRU-21 – Измеритель параметров заземляющих устройств (MRU-21 insobs v1.08 GB.pdf) | Руководство пользователя | EN | 2,2 МБ |
|
| MRU-21 – Измеритель параметров заземляющих устройств (datasheet_MRU-21_EN_v3.04.pdf) | Data Sheet | EN | 667,8 КБ |
|
