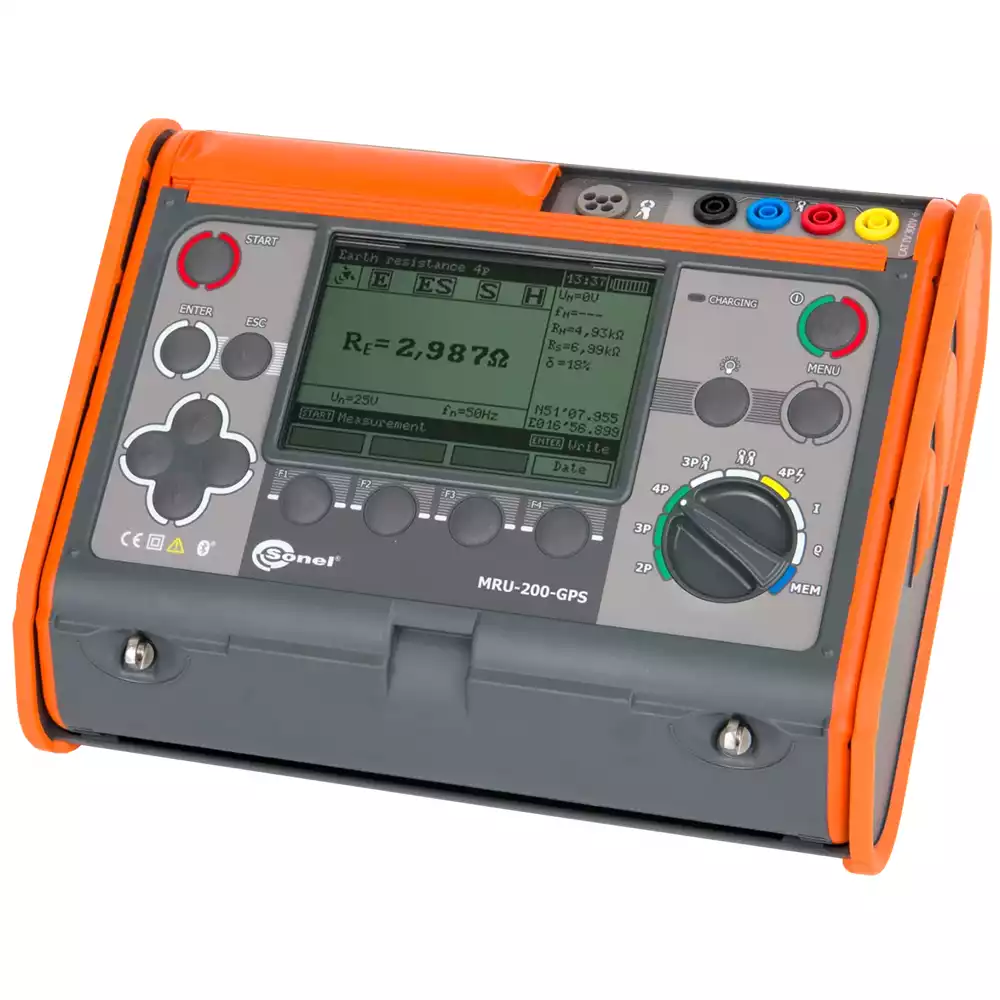

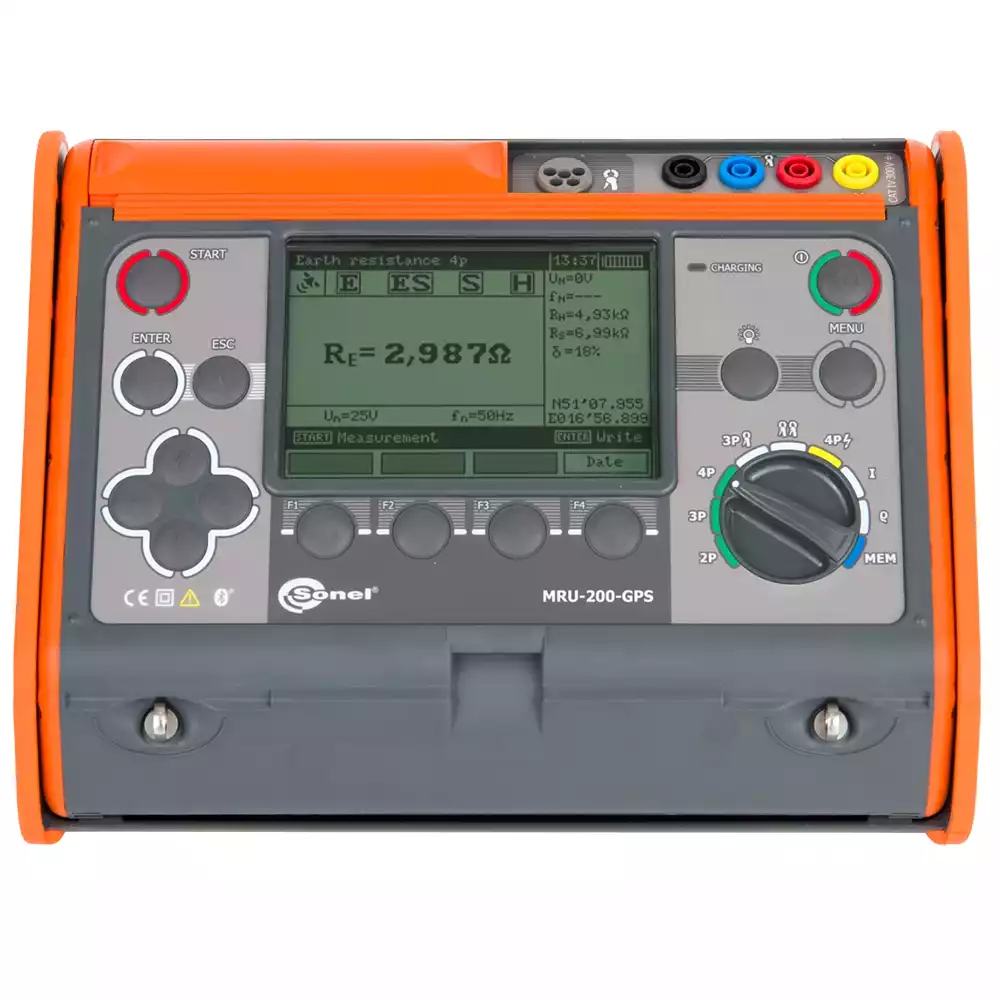

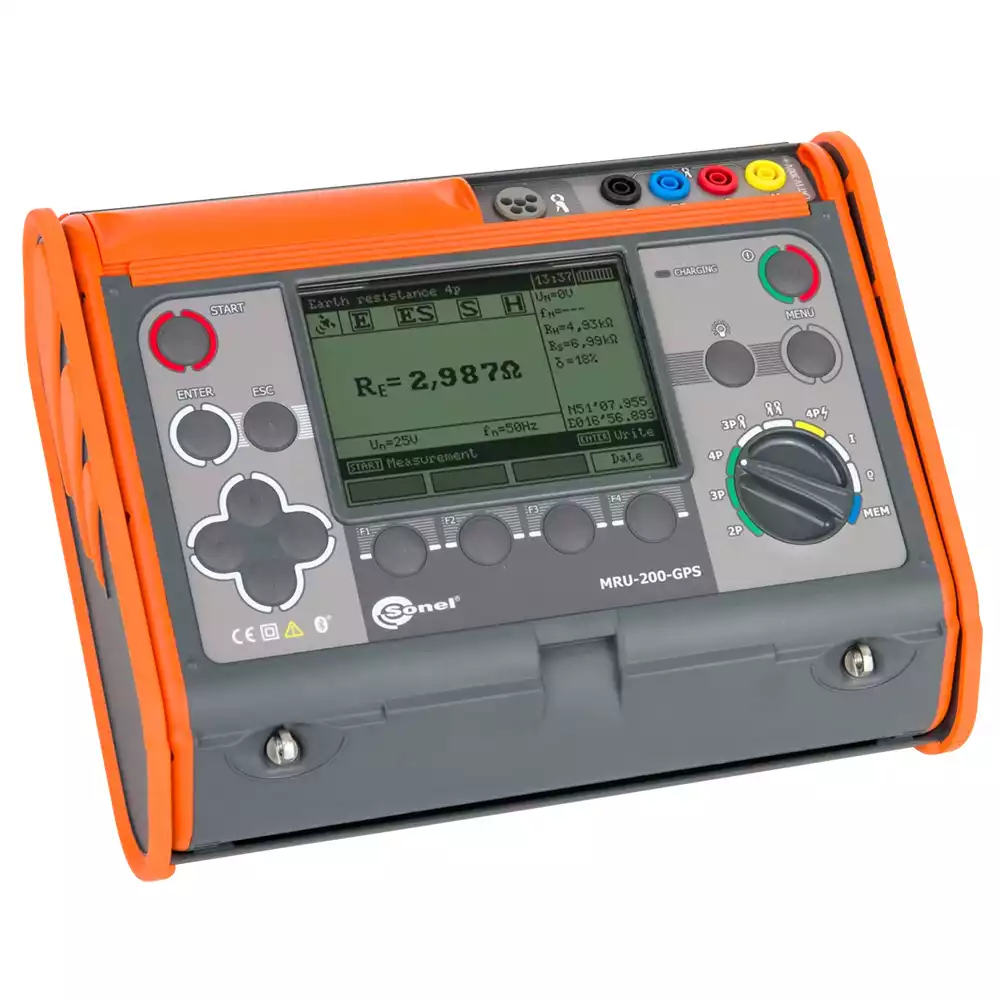

MRU-200 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Для определения характеристик молниезащит в MRU-200-GPS используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). В недавнем времени добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Преимущества:
- Многофункциональность: Возможность использования для широкого спектра задач.
- Портативность: Компактный корпус и эргономичный дизайн.
- Интуитивный интерфейс: Простое управление и четкий дисплей.
- Устойчивость к внешним воздействиям: Высокая степень защиты от пыли и влаги.
- Автономность: Длительное время работы от аккумулятора.
Применение:
MRU-200 подходит для измерений в городских условиях, на промышленных объектах, в местах с высоким уровнем электромагнитных помех, а также для проведения регулярных проверок в соответствии с нормативными требованиями.
MRU-200 – надежное решение для тех, кто ценит точность и удобство в измерениях параметров заземляющих систем.
|
Внутренняя память
|
990 |
|
Интерфейсы ввода/вывода
|
Bluetooth, USB |
|
Измерение по трёхполюсной схеме (3p)
|
Да |
|
Измерение по четырёхполюсной схеме (4p)
|
Да |
|
Измерение методом двух клещей
|
Да |
|
Время измерения
|
< 8 |
|
Измерительный ток
|
200 мА |
|
Измерение напряжения
|
Да |
|
Встроенный GPS-приемник
|
Да |
|
Питание
|
Пакет аккумуляторов SONEL NiMH 4,8 В, 4,2 Aч |
|
Встроенная фунция быстрой зарядки
|
Да |
|
Дисплей
|
Графический ЖКИ |
|
Класс защиты
|
IP54 |
|
Масса, кг
|
2 |
|
Габаритные размеры, мм
|
288 x 223 x 75 |
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p)
- Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p)
- Измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей с-3)
- Измерение сопротивления заземляющих устройств методом двух клещей (с-3 и n-1)
- Измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс)
- Измерение сопротивления заземляющих устройств опор вл с помощью адаптера erp-1
- Измерение удельного сопротивления грунта методом веннера
- Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов rcont током ±200 ма разрешением 0,001 ом
- Измерение напряжения помех
- Измерение сопротивления измерительных зондов
- Встроенный GPS-приемник — запись координат местоположения проведения измерений
- Автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов
- Сохранение результатов измерений в память
- Совместим с по sonel reader и сонэл протоколы 2.0
| Измерение | MRU-120 | MRU-200-GPS/MRU-200 |
|---|---|---|
| 2p/Rcont | +/+ | +/+ |
| 3p | + | + |
| 3p+клещи | + | + |
| 4p | + | + |
| ρ | + | + |
| Клещи+клещи | +* | +* |
| 4p импульс | - | + |
| I утечки | - | + |
|
Рабочая температура |
-10...50 °C | -10...50 °C |
|
Rизм, Ом – минимальное измеряемое сопротивление заземляющих устройств |
0,30 | 0,10 |
| Память/ПК |
+ USB OR-1 |
+ USB OR-1 (USB) V2 |
- 2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
- Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
- 4p импульс - импульсный метод предназначен для измерения динамического сопротивления молниезащит.
- I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3
Подробные технические характеристики MRU-200
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
- частота fN 15…450 Гц
- частота измерения – минимум два измерения/с
Измерение частоты помех fN
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| 15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) |
- измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения: 0,045 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)
Диапазон измерения: 0,100 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
Измерение сопротивления заземляющих устройств 3-х проводным методом + токоизмерительные клещи (3p+клещи)
Диапазон измерения: 0,120 Ом...1,99 кОм
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,000...3,999 Ом | 0,1 Ом | ± (8% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 1 Ом | ± (8% и. в. + 3 е. м. р.) |
| 40,0...399,9 Ом | 0,01 Ом | |
| 400...1999 Ом | 1 Ом |
Измерение сопротивления заземляющих устройств методом двух клещей
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...199,9 Ом | 0,01 Ом | ± (2% и.в. + 4 е.м.р.) |
| 200…1999 Ом | 1 Ом | ± (2% и.в. + 2 е.м.р.) |
| 2,00...19,99 кОм | 0,01 кОм | |
| 20,0...99,9 кОм | 0,1 кОм | |
| 100...999 кОм | 1 кОм |
- расстояние между измерительными зондами (L): 1...50 м
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) |
| 100...199 Ом | 1 Ом |
- форма сигнала: 8/10μс или 10/350μс
- амплитуда тока измерительного импульса приблизительно 1A
- пиковые значения напряжения приблизительно 1500В
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 0,01 кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение тока утечки (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...99,9 мA1 | 0,1 мА | ±(8% и.в. + 5 е.м.р.) |
| 100...999 мA1 | 1 мA | ±(8% и.в. + 3 е.м.р.) |
| 1,00...4,99 A1,2 | 0,01 A |
±(5% и.в. + 5 е.м.р.)1 Не используется2 |
| 5,00...9,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.) |
| 10,0...99,9 A1,2 | 0,1 A | |
| 100...300 A1,2 | 1 A |
1 - клещи (диаметр 52мм) – C-3
2 - гибкие клещи – F-1
- частотный диапазон: 45...400 Гц
|
Дополнительные технические характеристики |
|
|---|---|
|
Питание |
|
|
Питание измерителя |
Пакет аккумуляторов SONEL NiMH 4,8 В; 4,2 Aч |
|
Параметры сети источника питания ЗУ |
100…240 В; 50…60 Гц |
|
Категория электробезопасности |
CAT IV/300 В |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
-10…50 °C |
|
Диапазон температур при хранении |
-20…80 °C |
|
Влажность |
30…80 % |
|
Класс защиты |
IP54 |
|
Нормальные условия для поверки |
|
|
Размеры |
288 x 223 x 75 мм |
|
Масса |
Около 2 кг |
|
Дисплей |
Графический ЖКИ |
|
Высота над уровнем моря |
< 2000 м |
|
Частота измерительного тока |
125 Гц для сетей 16 2/3 Гц, 50 Гц, и 400 Гц |
|
Количество измерений для RE |
> 1200 (RE = 10 Ом, RH = RS = 100 Ом, 2 измерения/мин.) |
|
Количество измерений сопротивления |
> 1500 (1 Ом, 2 измерения/мин.) |
|
Максимальное напряжение шума, при котором выполняется измерение RE |
24 В |
|
Максимальное измеряемое напряжение шума |
100 В |
|
Максимальное значение тока шума, при котором может быть произведено измерение (с помощью клещей) |
3 A RMS |
|
Измерительное напряжение и ток для метода 2p |
U < 24 В RMS, I ≥ 200 мA для R ≤ 2 Ом |
|
Измерительное напряжение и ток для методов 3p, 4p |
25 или 50 В, > 200 мA |
|
Индикация тока помех (клещи) |
≤ 0,5 мA |
|
Максимальное сопротивление измерительных электродов |
20 кОм |
 Точность определения местоположения GPS
|
3 м (50%CEP) |
|
Длительность измерения сопротивления для метода 2p |
< 6 секунд |
|
Длительность измерения для остальных методов |
< 8 секунд |
Стандартная комплектация:
| Количество |
Артикул |
|
|---|---|---|
| Адаптер автомобильный (12В) | 1 шт. | WAPRZLAD12SAM |
| Аккумуляторная батарея NiMH SONEL-07 4,8V | 1 шт. | WAAKU07 |
| Зажим «Крокодил» изолированный красный K02 | 1 шт. | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | 1 шт. | WAKROBL20K01 |
| Зажим специальный типа «струбцина» с разъемом «банан» | 1 шт. | WAZACIMA1 |
| Зарядное устройство для аккумуляторов Z7 | 1 шт. | WAZASZ7CZ |
| Зонд измерительный для забивки в грунт 30 см | 4 шт. | WASONG30 |
| Кабель последовательного интерфейса USB | 1 шт. | WAPRZUSB |
| Кабель сетевой | 1 шт. | WAPRZLAD230CZ |
| Клещи измерительные C-3 | 1 шт. | WACEGC3OKR |
| Комплект ремней «Свободные руки» | 1 шт. | WAPOZSZEKPL |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. | WAPRZ1X2REBB |
| Провод измерительный 2,2 м с разъемами «банан» черный | 1 шт. | WAPRZ2X2BLBB |
| Провод измерительный 25 м на катушке с разъёмами «банан» голубой | 1 шт. | WAPRZ025BUBBSZ |
| Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 шт. | WAPRZ025REBBSZ |
| Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый | 1 шт. | WAPRZ050YEBBSZE |
| Футляр L2 | 1 шт. | WAFUTL2 |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер ERP-1 | WAADAERP1V2 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Зонд острый с разъёмом «банан» красный | WASONREOGB1 |
| Катушка для намотки измерительного провода | WAPOZSZP1 |
| Клещи гибкие F-1 | WACEGF1OKR |
| Клещи гибкие F-2A | WACEGF2AOKR |
| Клещи гибкие F-3A | WACEGF3AOKR |
| Клещи гибкие FS-2 | WACEGFS2OKR |
| Клещи гибкие FSX-3 | WACEGFSX3OKR |
| Клещи передающие N-1 | WACEGN1BB |
| Комплект измерительных проводов 2 м с разъемами «банан» | WAPRZ002DZBB |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Отсек для батареек LR14 | WAPOJ1 |
| Провод измерительный 100 м на катушке с разъёмами «банан» желтый | WAPRZ100YEBBSZ |
| Провод измерительный 200 м на катушке с разъёмами «банан» желтый | WAPRZ200YEBBSZ |
| Провод измерительный 75 м на катушке с разъёмами «банан» желтый | WAPRZ075YEBBSZ |
| Футляр для двух зондов 80 см | WAFUTL3 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MRU-200 (200-GPS) Руководство пользователя (MRU-200 (200-GPS) v.1.20.pdf) | Руководство пользователя | RU | 1,1 МБ |
|
| Datasheet MRU-200 (200-GPS) (datasheet_MRU-200_200-GPS_EN_v2.06.pdf) | Data Sheet | EN | 1,2 МБ |
|
