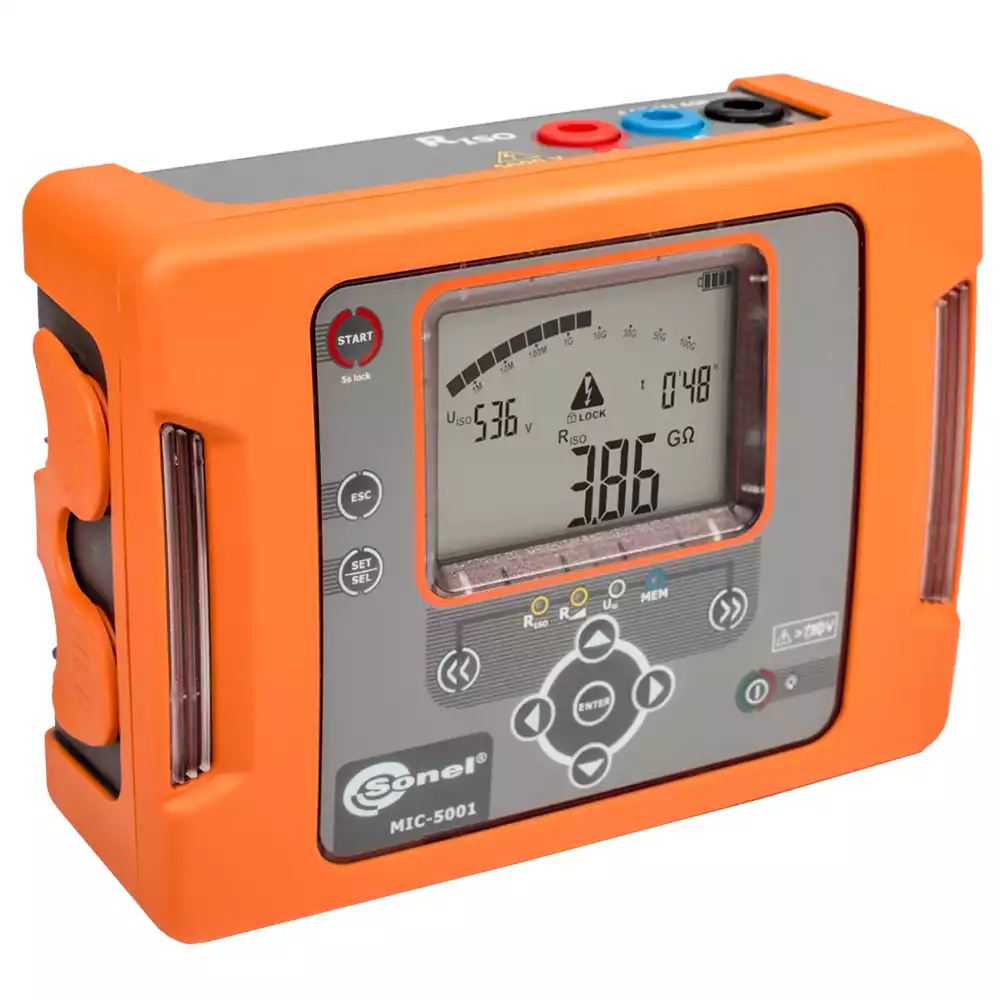

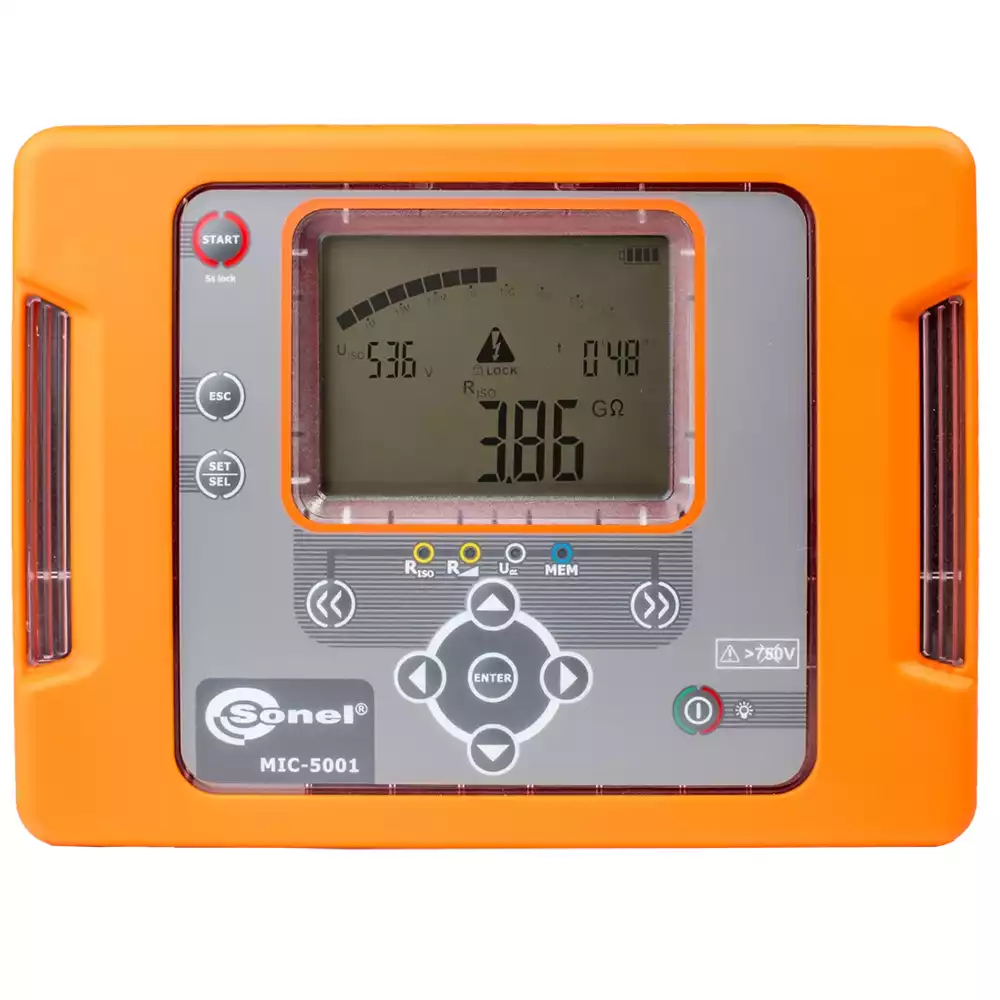

MIC-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. Функция Ramp test позволяет измерять сопротивления изоляции и напряжения пробоя с шагом до 1 кВ/с.
Аналоговый фильтр прибора подавляет переменную составляющую тока и позволяет выполнить измерения в среде сильных электромагнитных помех
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Основные характеристики:
- Диапазон измерения сопротивления изоляции: от нескольких килоом до тераомов.
- Напряжение испытания: до 5 кВ с возможностью выбора ступеней.
- Функции диагностики: определение коэффициента поляризации (PI) и коэффициента абсорбции (DAR), что позволяет оценить качество изоляции.
- Высокая точность: благодаря цифровым алгоритмам обработки данных и минимизации помех.
- Эргономичный дизайн: легкий и портативный корпус, удобный интерфейс с ЖК-дисплеем.
- Безопасность: встроенная защита от перенапряжений и неправильного подключения.
Применение:

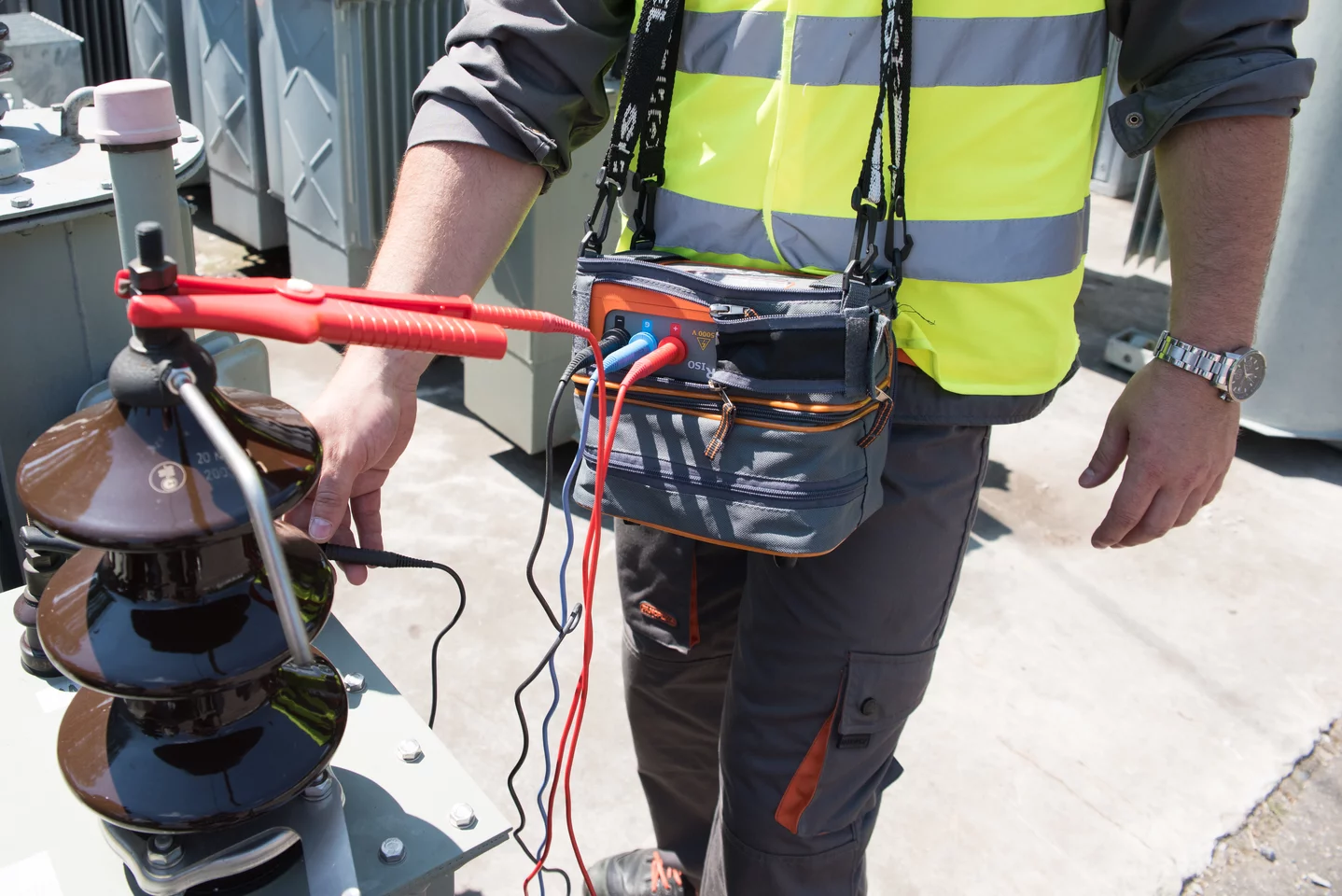

MIC-5001 подходит для использования в энергетике, промышленности, строительстве и на транспорте. Он эффективно используется для испытаний кабелей, трансформаторов, электродвигателей, генераторов, а также других электрических устройств, где требуется контроль качества изоляции.
Прибор сочетает в себе надежность, удобство эксплуатации и соответствие современным стандартам измерений, что делает его незаменимым инструментом для специалистов в области электроэнергетики и технического обслуживания.
|
Внутренняя память
|
990 |
|
Интерфейсы ввода/вывода
|
USB |
|
Измерительный ток
|
1,2 мА |
|
Измерение напряжения
|
До 750 В |
|
Построение графиков
|
Да |
|
Питание
|
Пакет аккумуляторов SONEL NiMH 9,6 В; 2 Ач |
|
Встроенная фунция быстрой зарядки
|
Да |
|
Дисплей
|
Сегментный ЖКИ |
|
Класс защиты
|
IP65 |
|
Сопротивление изоляции
|
До 5000 ГОм |
|
Измерительное напряжение
|
До 5000 В |
|
Масса, кг
|
1 |
|
Габаритные размеры, мм
|
200 x 150 x 75 |
- Измерительное напряжение до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В
- Измерение сопротивления изоляции до 5000 гом (5 том)
- Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени
- Индикация измеряемого сопротивления и тока утечки
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
- Графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t)
- Настройка трёх режимов работы фильтра от помех электромагнитных полей
- Измерение сопротивления изоляции нарастающим напряжением (ramptest) с возможностью регулирования испытательного напряжения и времени
- Измерение напряжения переменного и постоянного тока до 750 В
- Работа прибора от внутреннего аккумулятора, сети 220В и автомобильной сети 12 В («прикуривателя»)
- Сохранение результатов измерений в память
- O передача данных на ПК с использованием USB интерфейса
- Совместим с ПО SONEL Reader и СОНЭЛ Протоколы 2.0
- Рабочий диапазон температур от -20 °C до +50 °C
| Измерение |
TM-5001 |
MIC-5005 |
MIC-5010 |
MIC-5050 |
MIC-10k1 |
MIC-15k1 |
|---|---|---|---|---|---|---|
| Напряжение |
5000В: 50...5000В шаг 50В и 100 В |
5000В: 50...5000В шаг 10В и 25В |
5000В: 50...5000В шаг 10В и 25В |
5000В: 50...5000В шаг 10В и 25В |
10000В: 50...10000В шаг 10В и 25В |
15 000В: 50...15000 В шаг 10 В, 100 В и 1000 В |
| Сопротивление | 5 ТОм | 15 ТОм | 15 ТОм | 20 ТОм | 40 ТОм | 40 ТОм |
| Коэффициенты | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI |
| Измерительный ток | 1,2 мА | 1,2 мА или 3 мА | 1,2 мА или 3 мА | 1,2 мА, 3 мА, 6 мА | 1,2 мА, 3 мА, 6 мА | 1,2 мА, 3 мА, 5 мА и 7 мА |
|
Измерения нарастающим напряжением - SV |
- | + | + | + | + | + |
|
Коэффициент диэлектрического разряда - DD |
- | + | + | + | + | + |
| Rcont | - | - | + | - | - | - |
| Прожиг места повреждения | - | - | - | + | + | + |
| Ток утечки | + | + | + | + | + | + |
| Емкость | - | + | + | + | + | + |
| Разрядка емкости кабеля | + | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + | + |
| Рабочая температура | -20...40 °C | -20...50 °C | -20...50 °C | -20...50 °C | -20...50 °C | -20...50 °C |
| AutoISO/Адаптеры | - | - | - | AutoISO-5000 | AutoISO-5000 | - |
| Питание | Аккумулятор или электросеть | Аккумулятор | Аккумулятор |
Аккумулятор или электросеть |
Аккумулятор или электросеть |
Аккумулятор или электросеть |
| Температура окр. среды | - | - | - |
+ Зонд ST-1 |
+ Зонд ST-1 |
- |
| Память/ПК |
+ USB |
+ USB, OR-1 (USB) v2 |
+ USB, OR-1 (USB) v2 |
+ USB, Bluetooth® |
+ USB, Bluetooth® |
+ USB, Bluetooth® |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
- DAR - коэффициент диэлектрического поглощения
- PI - индекс поляризации
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont—измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнения потенциалов
Подробные технические характеристики MIC-5001
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжений переменного/постоянного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0…299,9 В | 0,1 В | ± (3 % и.в. + 2 е.м.р.) |
| 300…750 В | 1 В |
- Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерений: RISO min = UISO nom /IISO nom …5 ТОм (IISO nom = 1 мА)
Двухпроводное измерение:
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...999,9 кОм | 0,1 кОм | ± (3 % и.в. + 20 е.м.р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| 1,000...5,000 ТОм | 1 ГОм | ± (4 % и.в. + 50 е.м.р.) |
- Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже.
| Напряжение | Диапазон измерений |
|---|---|
| до 100 В | 50 ГОм |
| 200…400 В | 100 ГОм |
| 500…900 В | 250 ГОм |
| 1000…2400 В | 500 ГОм |
| 2500 В | 1000 ГОм |
| 5000 В | 5000 ГОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Измерение тока утечки
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0…IL max | милли-, микро-, нано- | Рассчитывается на основании показаний сопротивления |
- IL max – максимальный ток при коротком замыкании проводов, разрешение и размерность вытекают из диапазона измерения сопротивления изоляции.
Измерение сопротивления изоляции в режиме RampTest
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...999,9 кОм | 0,1 кОм | ± (5 % и.в. + 40 е.м.р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| 1,000...4,999 ТОм | 0,001 ТОм |
- Таблица для скорости нарастания измерительного напряжения t £ 5 В/сек.;
- Для скорости нарастания измерительного напряжения t > 5 В/сек. погрешность измерения сопротивления изоляции не определена;
- Для скорости нарастания измерительного напряжения t > 50 В/сек. результат измерения сопротивления изоляции не отображается;
- Измерение возможно для ёмкости объекта не более, чем 1 мкФ.
Измерение напряжения пробоя режиме RampTest
| Диапазон | Разрешение | Выбранное UISO | Основная погрешность |
|---|---|---|---|
| 25,0…99,0 В | 0,1 В | £ 600 В | ± (5% и.в. ± 10 е.м.р) |
| 100…600 В | 1 В | £ 600 В | ± (5% и.в. ± 4 е.м.р) |
| 25…999 В | 1 В | > 600 В | ± (5% и.в. ± 5 е.м.р) |
| 1,00…5,00 кВ | 10 В | > 600 В | ± (5% и.в. ± 4 е.м.р) |
- Измерение возможно для ёмкости объекта не более, чем 1 мкФ.
|
Дополнительные технические характеристики |
|
|---|---|
|
Питание |
|
|
Питание измерителя |
|
|
Категория электробезопасности |
CAT IV / 600 В |
| Параметры сети источника питания ЗУ | 90…264 В; 50…60 Гц |
| Диапазон температур зарядки аккумулятора в режиме 500 мА | 10…40 °C |
| Время «быстрой зарядки/подзарядки» аккумулятора | 4/10 часов |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
-20…50 °C |
|
Диапазон температур при хранении |
-20…60 °C |
|
Влажность |
20…80% |
|
Класс защиты |
IP65 |
|
Нормальные условия для поверки |
|
|
Размеры |
200 x 150 x 75 мм |
|
Масса |
Около 1 кг |
|
Дисплей |
Сегментный ЖКИ |
| Память для хранения данных | 990 ячеек |
|
Высота над уровнем моря |
< 2000 м |
Дополнительные погрешности
Данные о дополнительной погрешности в основном полезны при использовании измерителя в нестандартных условиях, а также для измерительных лабораторий при поверке.
Дополнительная погрешность (RISO)
|
Влияющая величина |
Обозначение |
Дополнительная погрешность |
|---|---|---|
|
Местоположение |
E1 |
0% |
|
Напряжение питания |
E2 |
0% (не отображается BAT) |
|
Температура 0...35°C |
E3 |
0,1% ºC |
Стандартная комплектация:
| Количество |
Артикул |
|
|---|---|---|
| Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 шт. | WAKROBU32K09 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 шт. | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 шт. | WAKROBL32K09 |
| Зарядное устройство для аккумуляторов Z7 | 1 шт. | WAZASZ7CZ |
| Зонд острый с разъемом «банан» красный 5кВ | 1 шт. | WASONREOGB2 |
| Зонд острый с разъемом «банан» черный 5кВ | 1 шт. | WASONBLOGB2 |
| Кабель последовательного интерфейса USB | 1 шт. | WAPRZUSB |
| Кабель сетевой | 1 шт. | WAPRZLAD230CZ |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | 1 шт. | WAPRZ1X8BUBB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | 1 шт. | WAPRZ1X8REBB |
| Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | 1 шт. | WAPRZ1X8BLBB |
| Футляр M8 | 1 шт. | WAFUTM8RU |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| CK-1 Симулятор кабеля | WMRUСК1 |
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер автомобильный (12В) | WAPRZLAD12SAM |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
