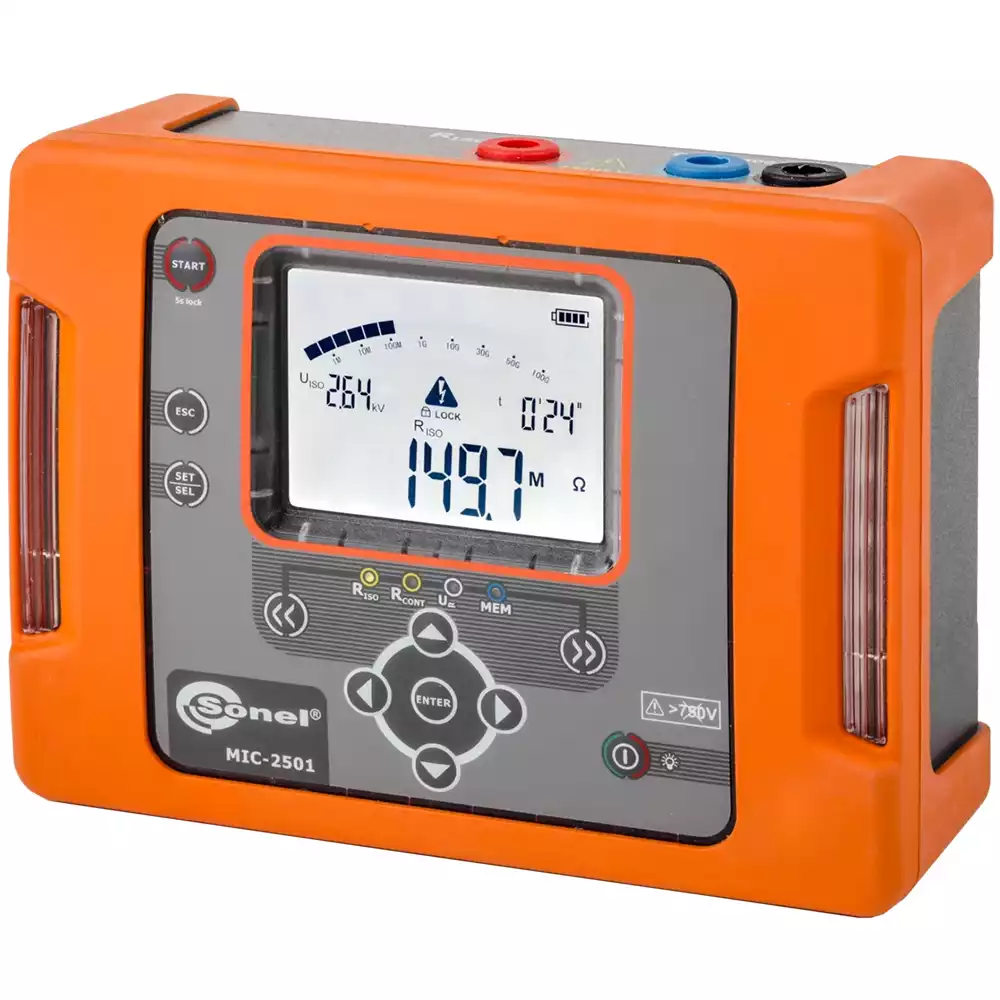

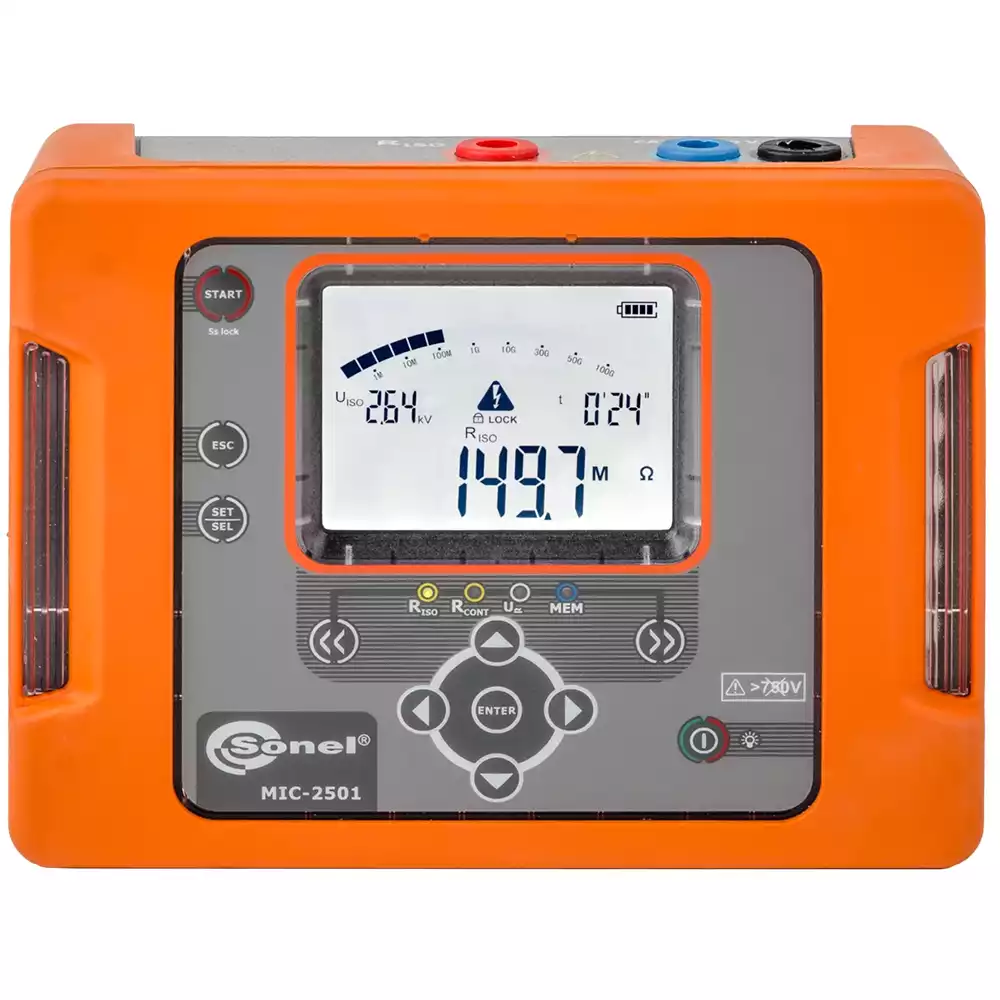

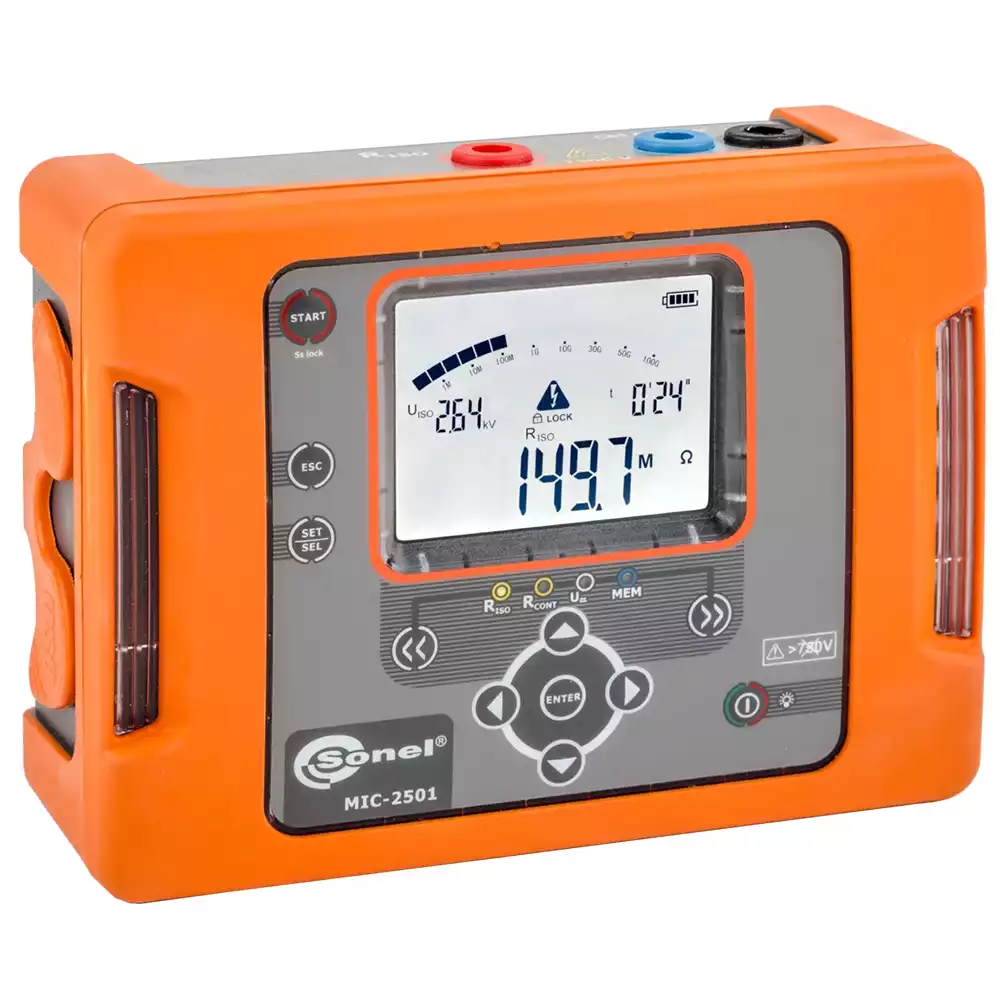

MIC-2501 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Основные характеристики и функции MIC-2501:
- Высокое напряжение испытаний: Диапазон испытательного напряжения до 2500 В с возможностью плавной регулировки.
- Широкий диапазон измерений: Подходит для измерения сопротивления изоляции в диапазоне от нескольких кОм до 1000 ГОм.
- Дополнительные параметры: Определение коэффициента поляризации (PI) и коэффициента абсорбции (DAR), что позволяет оценить качество изоляции.
- Удобство эксплуатации: Оснащен большим информативным дисплеем с подсветкой, обеспечивающим удобное считывание данных даже в условиях слабого освещения.
- Безопасность: Соответствует современным стандартам безопасности и оснащен функциями защиты от перегрузок и неверного подключения.
- Прочная конструкция: Ударопрочный корпус обеспечивает надежность при работе в сложных условиях.
- Питание: Может работать от встроенного аккумулятора или внешнего источника питания.
- Данные и отчетность: Возможность хранения результатов измерений во встроенной памяти и передача данных на компьютер для дальнейшей обработки.
MIC-2501 идеально подходит для диагностики, профилактики и контроля состояния электрооборудования, что делает его незаменимым инструментом для инженеров и специалистов в области электроэнергетики.
|
Внутренняя память
|
990 |
|
Интерфейсы ввода/вывода
|
USB |
|
Измерение напряжения
|
До 750 В |
|
Питание
|
Пакет аккумуляторов SONEL NiMH 9,6 В; 2 Ач |
|
Встроенная фунция быстрой зарядки
|
Да |
|
Дисплей
|
Сегментный ЖКИ |
|
Класс защиты
|
IP65 |
|
Сопротивление изоляции
|
До 1000 ГОм |
|
Измерительное напряжение
|
До 2500 В |
|
Масса, кг
|
1 |
|
Габаритные размеры, мм
|
200 x 150 x 75 |
- Измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В
- Измерение сопротивления изоляции до 1000 гом (1 том)
- Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени
- Индикация измеряемого сопротивления и тока утечки
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
- Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 ма разрешением 0,01 Ом
- Графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t)
- Измерение напряжения переменного и постоянного тока до 750 В
- Работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»)
- Сохранение результатов измерений в память
- Передача данных на ПК с использованием USB интерфейса
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
- Рабочий диапазон температур от -20 °C до +50 °C
| Измерение | MIC-10 | MIC-30 | MIC-2501 | MIC-2505 | MIC-2510 |
|---|---|---|---|---|---|
| Напряжение |
1000В: 50В, 100В, 250В, 500В, 1000В |
1000В: 50...1000В шаг 10В |
2500В: 100...2500В шаг 100В |
2500В: 500В, 1000В, 2500В |
2500В: 50...2500В шаг 10В |
| Сопротивление | 10ГОм | 100 ГОм | 1000 ГОм | 2000 ГОм | 2000 ГОм |
| Коэффициенты | - | Кабс/Кпол | Кабс/Кпол | Кабс/Кпол | Кабс/Кпол |
| Ток утечки | - | + | + | + | + |
| Rcont | + | + | + | - | + |
| Емкость | + | + | - | - | + |
| Разрядка емкости кабеля | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + |
| AutoISO/Адаптеры | - | Адаптер WS-04 | - | - | AutoISO-2500 |
| Рабочая температура | -10...50 °C | -10...50 °C | -20...50 °C | -10...40 °C | -10...40 °C |
| Температура окр. среды | - | - | - | - |
+ Зонд ST-1 |
| Память/ПК | - |
+ OR-1 (USB) V2 |
+ USB |
- USB |
+ USB или OR-1 |
| Питание (работа) от сети 220В | - | - | + | - | - |
| Питание (работа) от внешнего аккумулятора | - | - | + | - | - |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200мА разрешением 0,01 Ом
Подробные технические характеристики MIC-2501
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжения переменного и постоянного тока (True RMS)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...299,9 В | 0,1 В | ±(3% и. в. + 2 е. м. р.) |
| 0,0...750 В | 1 В |
- Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм |
- Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
| Диапазон | Разрешение |
|---|---|
| до 100 В | 50 ГОм |
| 200...400 В | 100 ГОм |
| 500...900 В | 250 ГОм |
| 1000...2400 В | 500 ГОм |
| 2500 В | 1000 ГОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения: 0,10...999 Ом| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 4…24 В
- Выходной ток при R<2 Ом: мин. 200 мA
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
|
Дополнительные технические характеристики |
|
|---|---|
|
Питание |
|
|
Питание измерителя |
|
|
Категория электробезопасности |
CAT IV / 600 В |
| Параметры сети источника питания ЗУ | 90…264 В; 50…60 Гц |
| Диапазон температур зарядки аккумулятора в режиме 500 мА | 10…40 °C |
| Время «быстрой зарядки/подзарядки» аккумулятора | 4/10 часов |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
-20…50 °C |
|
Диапазон температур при хранении |
-20…60 °C |
|
Влажность |
20…80% |
|
Класс защиты |
IP65 |
|
Размеры |
200 x 150 x 75 мм |
|
Масса |
Около 1 кг |
|
Дисплей |
Сегментный ЖКИ |
| Память для хранения данных | 990 ячеек |
| Количество измерений RISO при исправной аккумуляторной батареи, не менее | 800 |
|
Высота над уровнем моря |
< 3000 м |

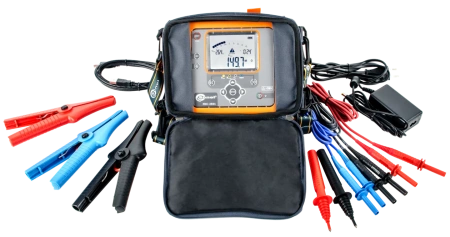

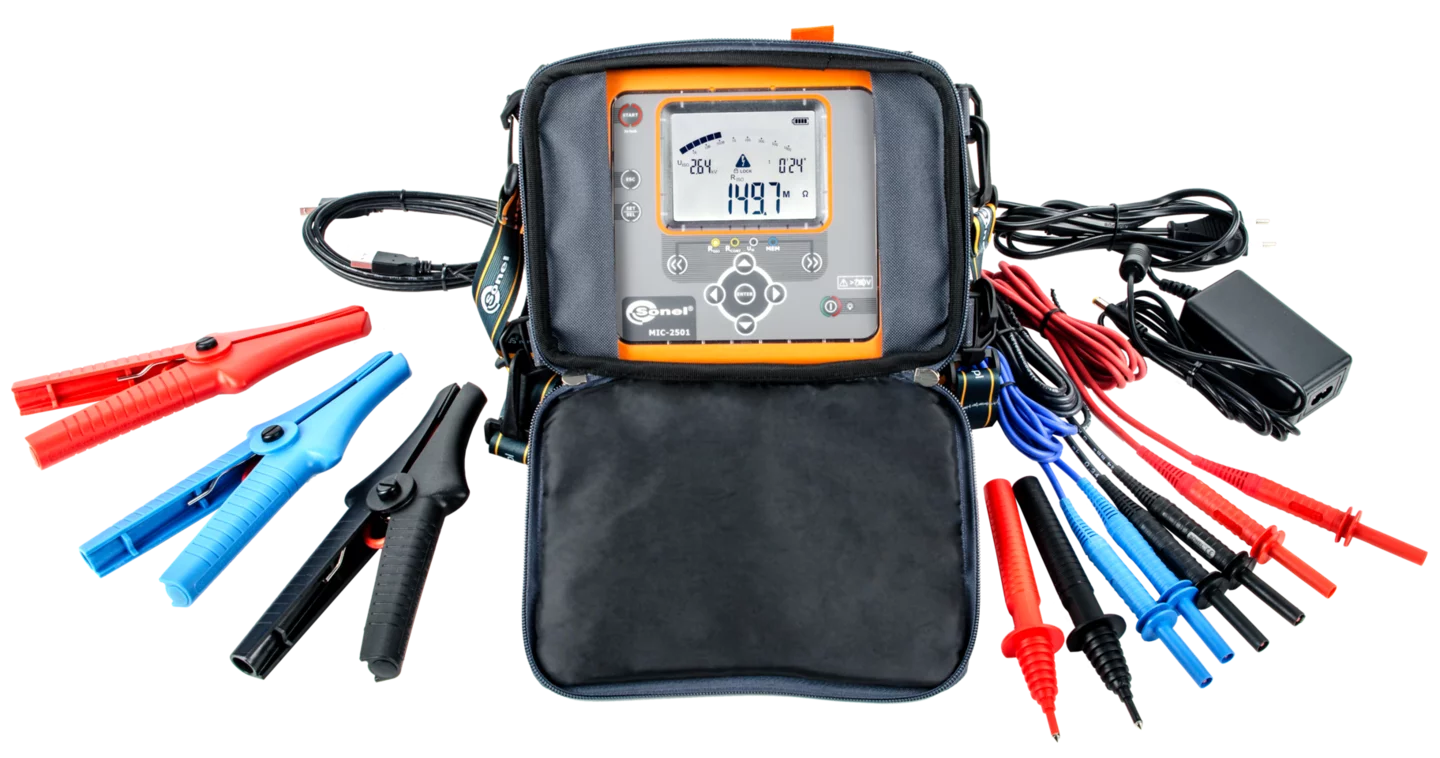

Стандартная комплектация:
| Количество |
Артикул |
|

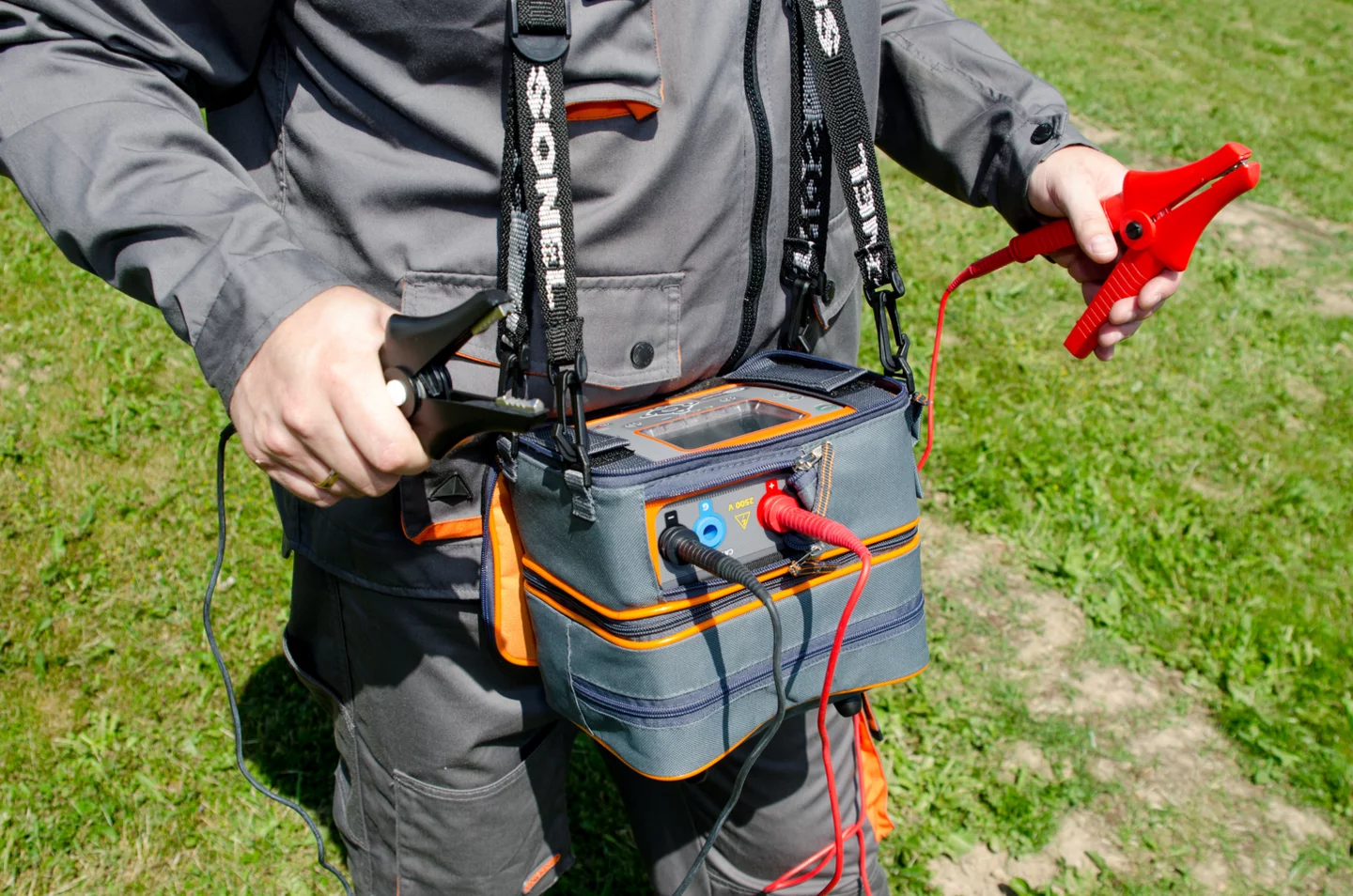

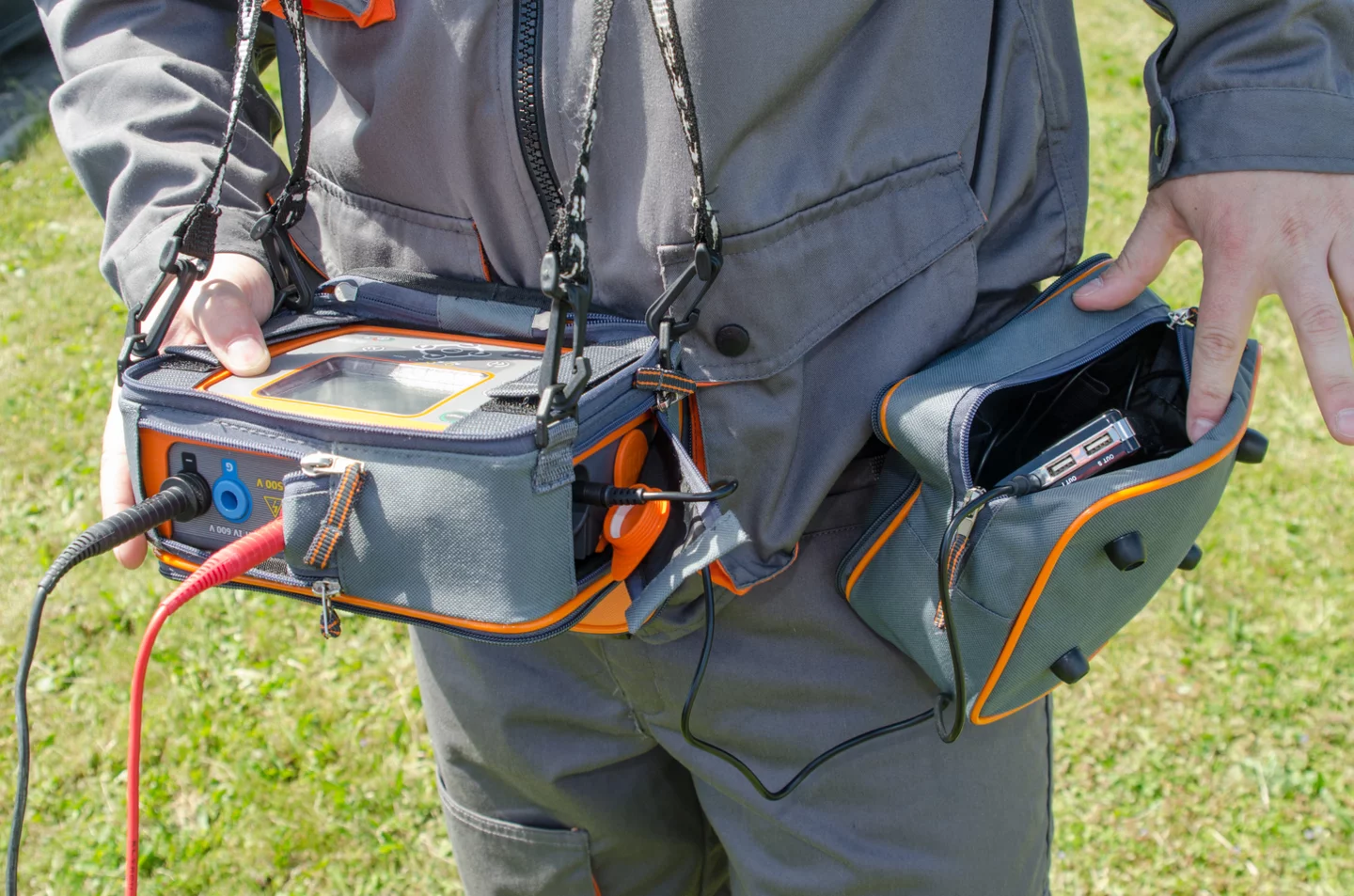

|---|---|---|
| Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 шт. | WAKROBU32K09 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 шт. | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 шт. | WAKROBL32K09 |
| Зарядное устройство для аккумуляторов Z7 | 1 шт. | WAZASZ7CZ |
| Зонд острый с разъемом «банан» красный 5кВ | 1 шт. | WASONREOGB2 |
| Зонд острый с разъемом «банан» черный 5кВ | 1 шт. | WASONBLOGB2 |
| Кабель последовательного интерфейса USB | 1 шт. | WAPRZUSB |
| Кабель сетевой | 1 шт. | WAPRZLAD230CZ |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | 1 шт. | WAPRZ1X8BUBB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | 1 шт. | WAPRZ1X8REBB |
| Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | 1 шт. | WAPRZ1X8BLBB |
| Футляр M8 | 1 шт. | WAFUTM8RU |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| CK-1 Симулятор кабеля | WMRUСК1 |
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Адаптер автомобильный (12В) | WAPRZLAD12SAM |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MIC-2501 Руководство пользователя (MIC-2501 insobs v1.08 EN.pdf) | Руководство пользователя | EN | 2 МБ |
|
| Datasheet MIC-2501 (datasheet_MIC-2501_EN_v1.07.pdf) | Data Sheet | EN | 709,3 КБ |
|
