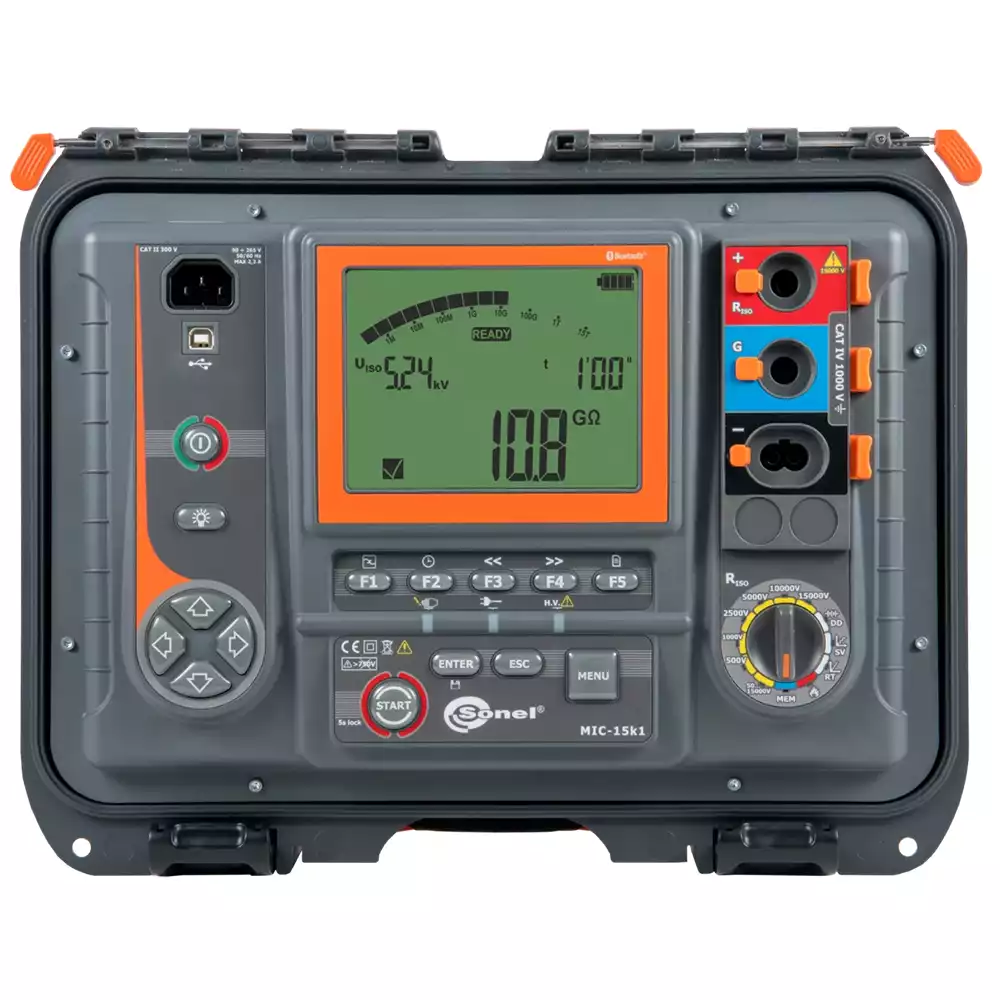

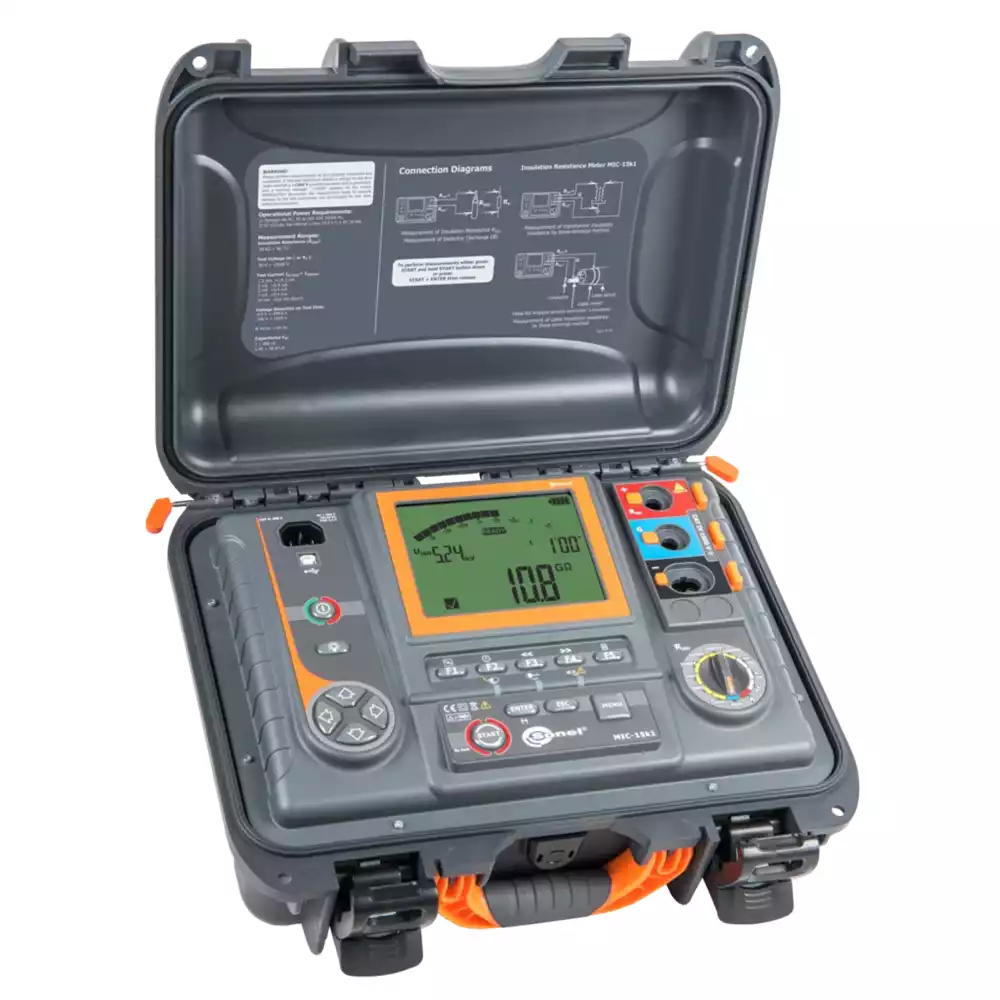

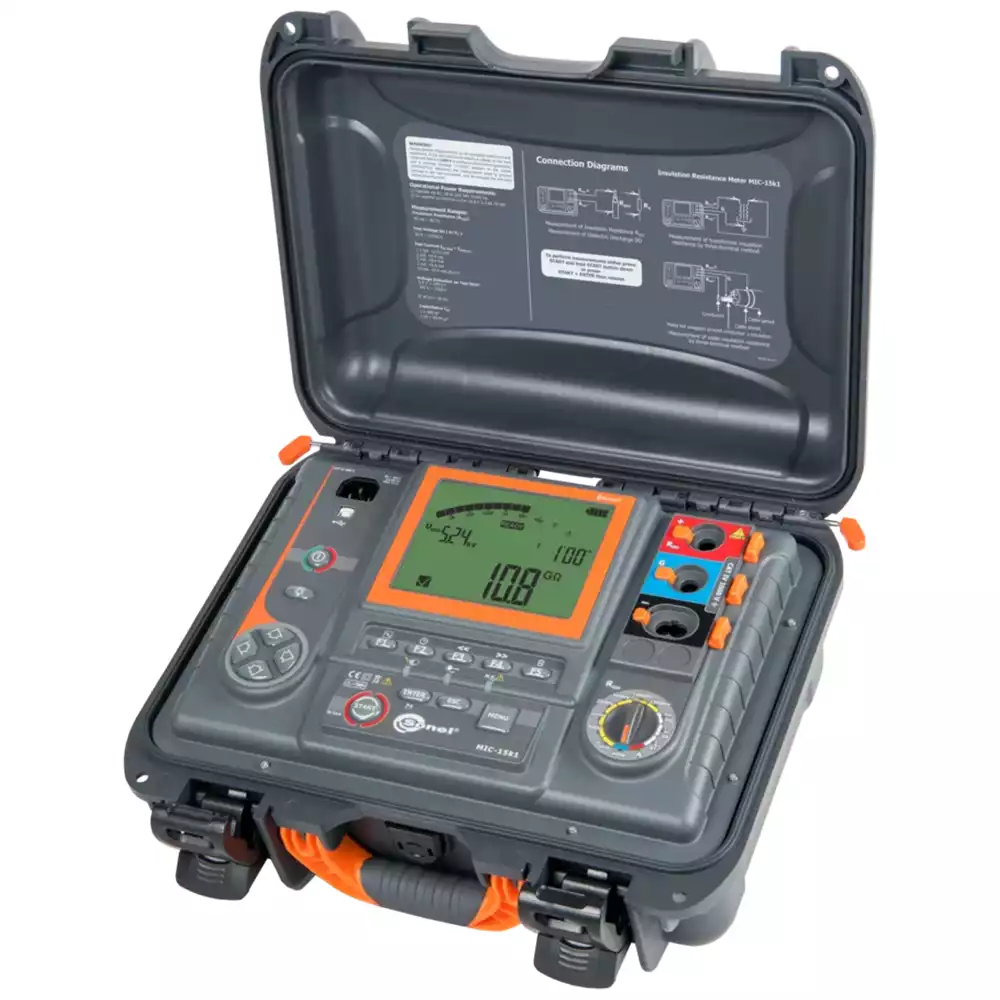

MIC-15k1 – цифровой мегаомметр, предназначенный для испытаний электрической прочности и измерения сопротивления изоляции электроустановок системы электроснабжения под действием электромагнитного поля сверхвысокого класса напряжения. Максимальное измерительное напряжение составляет 15000 В постоянного тока с диапазоном измеряемого сопротивления до 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости и тока утечки. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 1500 В в течение 60 секунд.
Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 150 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Основные характеристики MIC-15K1:
- Высокое выходное напряжение: до 15 кВ, что позволяет измерять сопротивление изоляции даже в самых требовательных условиях.
- Диапазон измерений: сопротивление изоляции до 40 ТОм, обеспечивая высокую точность для широкого спектра применений.
- Функция анализа изоляции: автоматический расчет коэффициентов абсорбции (DAR) и поляризации (PI).
- Простота использования: интуитивно понятный интерфейс с большим дисплеем для отображения результатов измерений.
- Прочность и надежность: устойчивость к неблагоприятным условиям окружающей среды, что делает прибор пригодным для эксплуатации на объектах.
- Память для данных: сохранение результатов измерений для последующего анализа и создания отчетов.
- Безопасность: наличие встроенных функций защиты оператора, таких как сигнализация о пробое изоляции и безопасное разрядное устройство.
Применение:

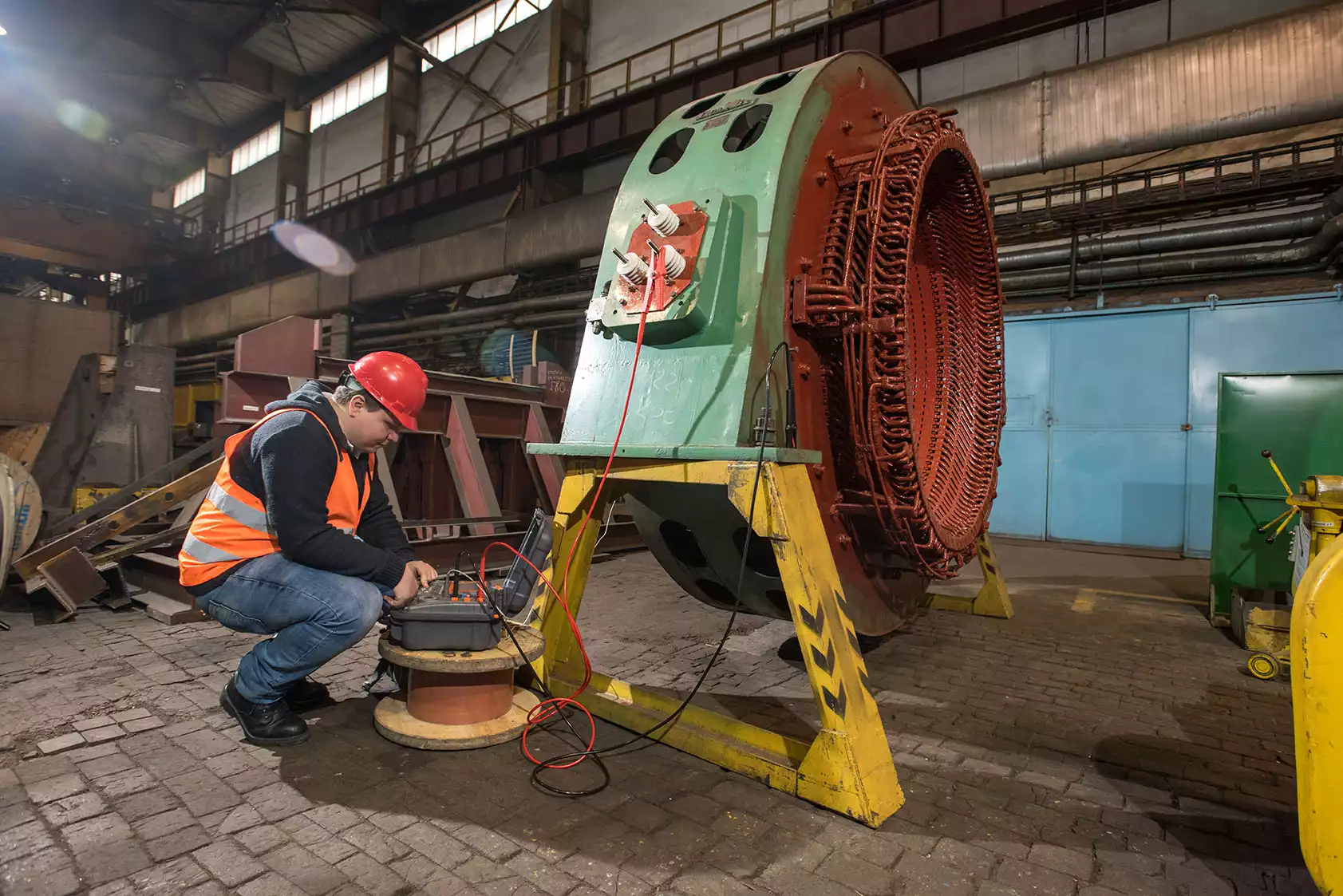

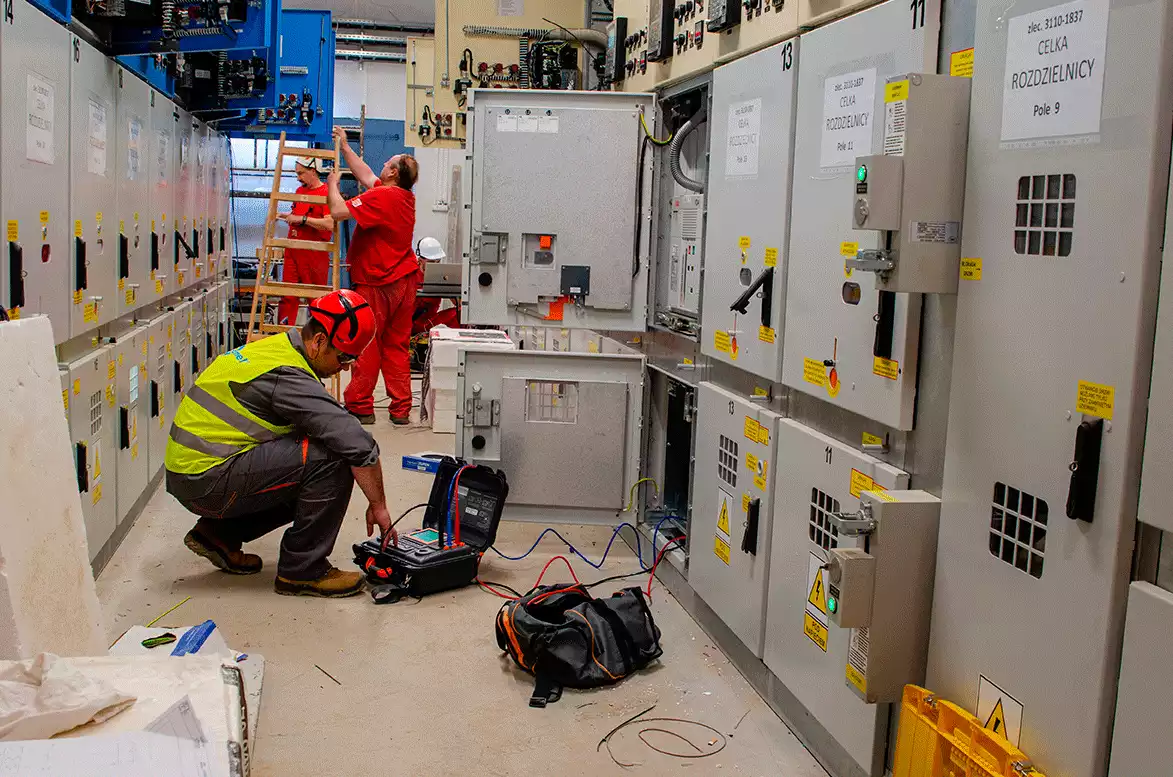

MIC-15K1 подходит для использования в электроэнергетике, промышленности, транспортной инфраструктуре, а также на объектах с высоковольтным оборудованием. Прибор незаменим при проведении испытаний трансформаторов, кабелей, генераторов и других устройств, где требуется оценка состояния изоляции.
Это надежное решение для диагностики и профилактического обслуживания, которое помогает снизить риск отказов оборудования и продлить срок его эксплуатации.
|
Внутренняя память
|
990 |
|
Интерфейсы ввода/вывода
|
Bluetooth, USB |
|
Измерительный ток
|
1,2 мА, 3 мА, 5 мА и 7 мА |
|
Измерение напряжения
|
До 1500 В |
|
Измерение ёмкости
|
Да |
|
Питание
|
Литий-ионный аккумулятор (Li-Ion) 14,8 В, 5,3 Aч |
|
Встроенная фунция быстрой зарядки
|
Да |
|
Дисплей
|
Сегментный ЖКИ |
|
Класс защиты
|
IP67 |
|
Сопротивление изоляции
|
До 40 ТОм |
|
Измерительное напряжение
|
До 15000 В |
|
Масса, кг
|
7 |
|
Габаритные размеры, мм
|
390 x 308 x 172 |
- Измерение сопротивления изоляции до 40 том
- Измерительное напряжения до 15000 В: 500 В, 1000 В, 2500 В, 5000 В, 10000 В, 15000 В. В режиме измерения ..15000 В с выбором шага в 10 В, 100 В и 1000 В.
- Вычисление коэффициентов абсорбции и поляризации: установка трёх интервалов времени
- Установка времени измерения - до 99 мин. 59 сек.
- Измерительный ток – 1,2 ма, 3 ма, 5 ма или 7 ма
- Функция прожига
- Измерение сопротивления изоляция в режимах ступенчатым SV и плавно RT нарастающим напряжением
- Измерение коэффициента разряда диэлектриков DD
- Индикация частичных разрядов
- Индикация измеряемого сопротивления изоляции и тока утечки
- Измерение ёмкости кабеля
- Вычисление длины измеряемого кабеля
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения
- Измерение напряжения постоянного/переменного тока до 1500 В
- Защита от напряжения на измеряемом объекте
- Усовершенствованный 5-ти ступенчатый цифровой фильтр позволяет проводить измерения в условиях сильных электромагнитных полей
- Работа прибора от внутреннего аккумулятора и от сети 90…260 В
- Передача данных на ПК через интерфейс USB и модулю Bluetooth
- Совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»
- Рабочий диапазон температур от -20°C до 50°C
| Измерение |
TM-5001 |
MIC-5005 |
MIC-5010 |
MIC-5050 |
MIC-10k1 |
MIC-15k1 |
|---|---|---|---|---|---|---|
| Напряжение |
5000В: 50...5000В шаг 50В и 100 В |
5000В: 50...5000В шаг 10В и 25В |
5000В: 50...5000В шаг 10В и 25В |
5000В: 50...5000В шаг 10В и 25В |
10000В: 50...10000В шаг 10В и 25В |
15 000В: 50...15000 В шаг 10 В, 100 В и 1000 В |
| Сопротивление | 5 ТОм | 15 ТОм | 15 ТОм | 20 ТОм | 40 ТОм | 40 ТОм |
| Коэффициенты | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI | Кабс, Кпол, DAR, PI |
| Измерительный ток | 1,2 мА | 1,2 мА или 3 мА | 1,2 мА или 3 мА | 1,2 мА, 3 мА, 6 мА | 1,2 мА, 3 мА, 6 мА | 1,2 мА, 3 мА, 5 мА и 7 мА |
|
Измерения нарастающим напряжением - SV |
- | + | + | + | + | + |
|
Коэффициент диэлектрического разряда - DD |
- | + | + | + | + | + |
| Rcont | - | - | + | - | - | - |
| Прожиг места повреждения | - | - | - | + | + | + |
| Ток утечки | + | + | + | + | + | + |
| Емкость | - | + | + | + | + | + |
| Разрядка емкости кабеля | + | + | + | + | + | + |
| Напряжение постоянное/переменное | + | + | + | + | + | + |
| Рабочая температура | -20...40 °C | -20...50 °C | -20...50 °C | -20...50 °C | -20...50 °C | -20...50 °C |
| AutoISO/Адаптеры | - | - | - | AutoISO-5000 | AutoISO-5000 | - |
| Питание | Аккумулятор или электросеть | Аккумулятор | Аккумулятор |
Аккумулятор или электросеть |
Аккумулятор или электросеть |
Аккумулятор или электросеть |
| Температура окр. среды | - | - | - |
+ Зонд ST-1 |
+ Зонд ST-1 |
- |
| Память/ПК |
+ USB |
+ USB, OR-1 (USB) v2 |
+ USB, OR-1 (USB) v2 |
+ USB, Bluetooth® |
+ USB, Bluetooth® |
+ USB, Bluetooth® |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
- DAR - коэффициент диэлектрического поглощения
- PI - индекс поляризации
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont—измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнения потенциалов
Подробные технические характеристики MIC-15K1
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение напряжений переменного/постоянного тока
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…29,9 В | 0,1 В | ±(2 % и.в. + 20 е.м.р.) |
| 30,0…299,9 В | 0,1 В | ±(2 % и.в. + 6 е.м.р.) |
| 300…1500 В | 1 В | ±(2 % и.в. + 2 е.м.р.) |
- Диапазон частоты: 45...65Гц
Измерение постоянным и нарастающим напряжением (SV) для UISO = 15кВ:
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м.р.) |
| 1,00...9,99 МОм | 0,01 МОм | ± (3,5 % и.в. + 10 е.м.р.) |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100…999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | |
| 1,00…9,99 ТОм | 0,01 ТОм | ± (7,5 % и.в. + 10 е.м.р.) |
| 10,0...40,0 ТОм | 0,1 ТОм | ± (12,5 % и.в. + 10 е.м.р) |
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже.
| Напряжение | Диапазон измерений |
|---|---|
| 50 В | 200 ГОм |
| 100 В | 400 ГОм |
| 250 В | 1,00 ТОм |
| 500 В | 2,00 ТОм |
| 1000 В | 4,00 ТОм |
| 2500 В | 10,00 ТОм |
| 5000 В | 20,0 ТОм |
| 10000 В | 40,0 ТОм |
| 15000 В | 40,0 ТОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
- RISO min – минимальное сопротивление изоляции;
- UISO nom – номинальное напряжение измерения;
- IISO nom – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).
- Дополнительная погрешность в трёхпроводном методе (влияние гнезда G): 0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В.
- Максимальный ток короткого замыкания: Isc = 10 мА.
- Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений: 1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг).
Измерение тока утечки
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0,01 нА…11 мА | * | ± (5 % и.в. + 0,2 нА)** |
* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции.
** - рассчитывается на основании показаний сопротивления.
Измерение ёмкости
| Диапазон показаний | Разрешение | Основная погрешность |
|---|---|---|
| 0…999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00…49,99 мкФ | 0,01 мкФ |
- Измерение ёмкости только во время измерения RISO (во время разрядки объекта).
- Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.
|
Дополнительные технические характеристики |
|
|---|---|
|
Питание |
|
|
Питание измерителя |
|
|
Категория электробезопасности |
CAT IV / 600 В |
|
Условия окружающей среды и другие технические данные |
|
|
Диапазон рабочих температур |
-20…50 °C |
|
Диапазон температур при хранении |
-25…70 °C |
|
Влажность |
20…90% |
|
Класс защиты |
IP40 (для закрытого корпуса IP67) |
|
Нормальные условия для поверки |
|
|
Размеры |
390 x 308 x 172 мм |
|
Масса |
Около 7 кг |
|
Дисплей |
Сегментный ЖКИ |
| Количество измерений RISO при исправной аккумуляторной батареи, не менее | 1000 |
|
Время работы на одной зарядке аккумулятора при условии: RISO = 5 МОм, UISO = 5 кВ, t = 23 ± 5 °C |
До 5 ч. |
| Память для хранения данных | 990 ячеек (10000 записей / 8МБ) |
|
Высота над уровнем моря |
< 3000 м |
| Интерфейс | USB, Bluetooth |
Стандартная комплектация:
| Количество |
Артикул |
|
|---|---|---|
| Кабель последовательного интерфейса USB | 1 шт. | WAPRZUSB |
| Кабель сетевой стандарта IEC С13 | 1 шт. | WAPRZ1X8BLIEC |
| Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | 1 шт. | WAPRZ003BUKRO15KV |
| Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный | 1 шт. | WAPRZ003REKRO15KV |
| Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный. | 1 шт. | WAPRZ003BLKROE15KV |
| Ремень для переноски прибора W-1 | 1 шт. | WAPOZSZE5 |
| Футляр L4 | 1 шт. | WAFUTL4 |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Зонд для измерения сопротивления полов и стен PRS-1 | WASONPRS1 |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | WAPRZ003BUKRO15KV / WAPRZ005BUKRO15KV / WAPRZ010BUKRO15KV / WAPRZ020BUKRO15KV |
| Провод измерительный 3м/5м/10м/20м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный | WAPRZ003REKRO15KV / WAPRZ005REKRO15KV / WAPRZ010REKRO15KV / WAPRZ020REKRO15KV |
| Провод измерительный 3м/5м/10м/20м экранированный с разъемом «банан» и зажимом «Крокодил» 15кВ черный. | WAPRZ003BLKROE15KV / WAPRZ005BLKROE15KV / WAPRZ010BLKROE15KV / WAPRZ020BLKROE15KV |
| Футляр L14 | WAFUTL14 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| MIC-15k1 Руководство пользователя (MIC-15k1 v.1.05.pdf) | Руководство пользователя | RU | 2,6 МБ |
|
| Datasheet MIC-15k1 (datasheet_MIC-15k1_EN_v1.20.pdf) | Data Sheet | EN | 1,1 МБ |
|
