Артикул:
WMGBPQM700

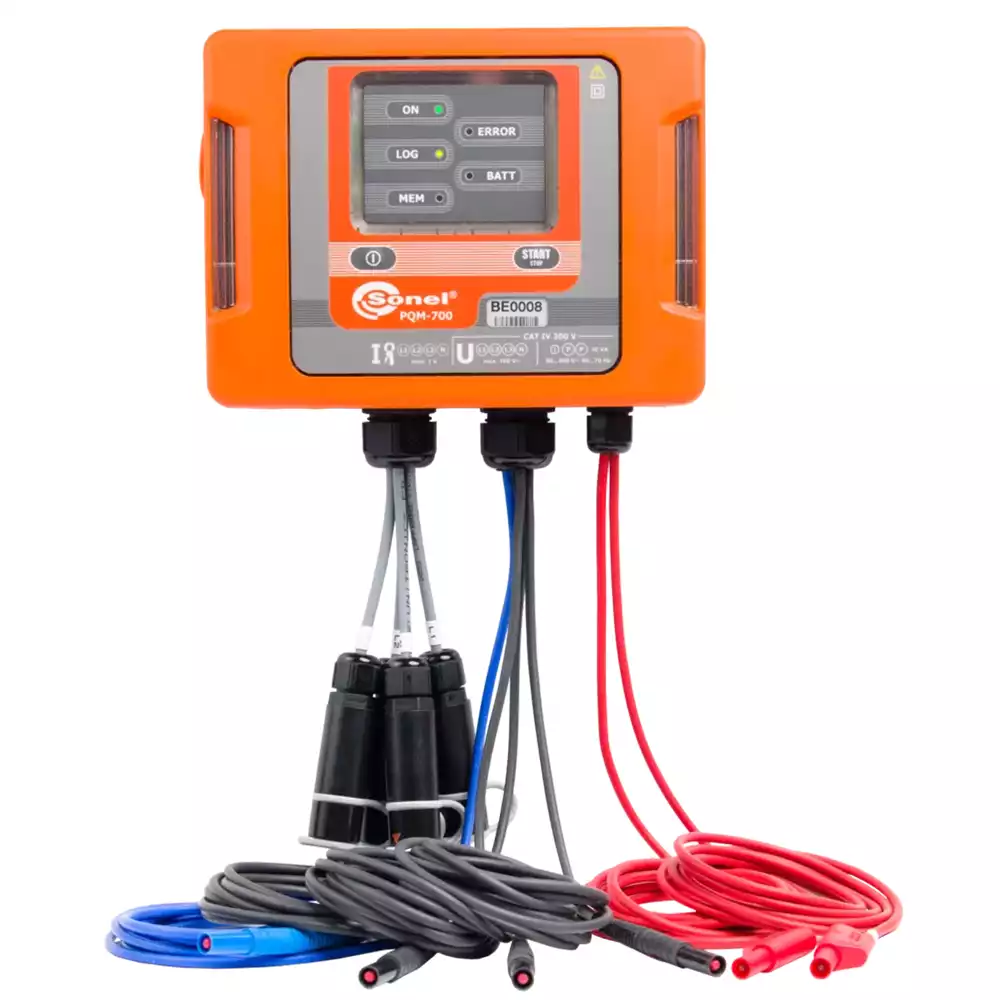

PQM-700 – это современный многофункциональный прибор для анализа качества электрической энергии в системах электроснабжения. Устройство предназначено для проведения точных измерений и диагностики параметров электроэнергии в соответствии с международными стандартами, такими как IEC 61000-4-30.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
PQM-700 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц. Прибор соответствует измерительному классу S. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет.
PQM-700 адаптирован для работы в сложных погодных условиях: диапазон температур от -20 °С до +55 °С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя.
Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.
Основные характеристики и возможности:
- Широкий диапазон измерений: измеряет параметры напряжения, тока, частоты, мощности, коэффициента мощности, гармоник, а также фликер.
- Качество энергии: определяет параметры отклонений напряжения, провалов, всплесков, выбросов и других нарушений.
- Встроенный регистратор событий: фиксирует аварийные ситуации и изменения параметров сети в режиме реального времени.
- Высокая точность: соответствует классу точности измерений, что делает его подходящим для профессионального анализа.
- Простота эксплуатации: удобный цветной дисплей и интуитивно понятный интерфейс для настройки и анализа данных.
Применение:
- Энергетика: диагностика и мониторинг качества электроэнергии на подстанциях, в распределительных сетях и у потребителей.
- Промышленные предприятия: выявление источников помех, анализ потребления энергии, оптимизация работы оборудования.
- Энергетический аудит: проверка соответствия сетевых параметров нормативным требованиям.
- Научные исследования и разработка новых систем управления энергией.
PQM-700 – надежное решение для анализа качества электроэнергии, позволяющее повысить стабильность и эффективность работы энергосистем.
|
Напряжение постоянного тока
|
Да |
|
Напряжение переменного тока
|
Да |
|
Частота
|
Да |
|
Интерфейсы ввода/вывода
|
USB |
|
1-фазная
|
Да |
|
2-фазная трехпроводная
|
Да |
|
3-фазная системы
|
Да |
|
Класс защиты
|
IP65 |
|
Измерительный класс
|
S |
|
Кол-во входов напряжния
|
4 |
|
Кол-во входов тока
|
4 |
|
Среднеквадратичное значение напряжения
|
Да |
|
Коэффициент амплитуды напряжения
|
Да |
|
Суммарный коэффициент гармонических составляющих напряжения
|
Да |
|
Несимметрия напряжения
|
Да |
|
Кратковременная доза фликера
|
Да |
|
Длительная доза фликера
|
Да |
|
Среднеквадратичное значение силы тока
|
Да |
|
Коэффициент амплитуды силы тока
|
Да |
|
Суммарный коэффициент гармонических составляющих силы тока
|
Да |
|
Несимметрия тока
|
Да |
|
Измерение пусковых токов
|
Да |
|
Мощности (активная, реактивная, искажающая, полная) в соотв. с IEEE 1459 или метод. Будеану
|
Да |
|
Коэффициент мощности
|
Да |
|
Cos(φ)
|
Да |
|
Tg(φ)
|
Да |
|
Энергия активная, реактивная, полная
|
Да |
|
Измерения энергии в 4 квадрантах
|
Да |
|
Максимальное количество одновременно измеряемых параметров
|
1200 |
|
Максимальное время записи
|
18 лет |
|
Период интеграции
|
30 минут |
|
Встроенный обогреватель
|
Да |
|
Всепогодные измерения
|
Да |
|

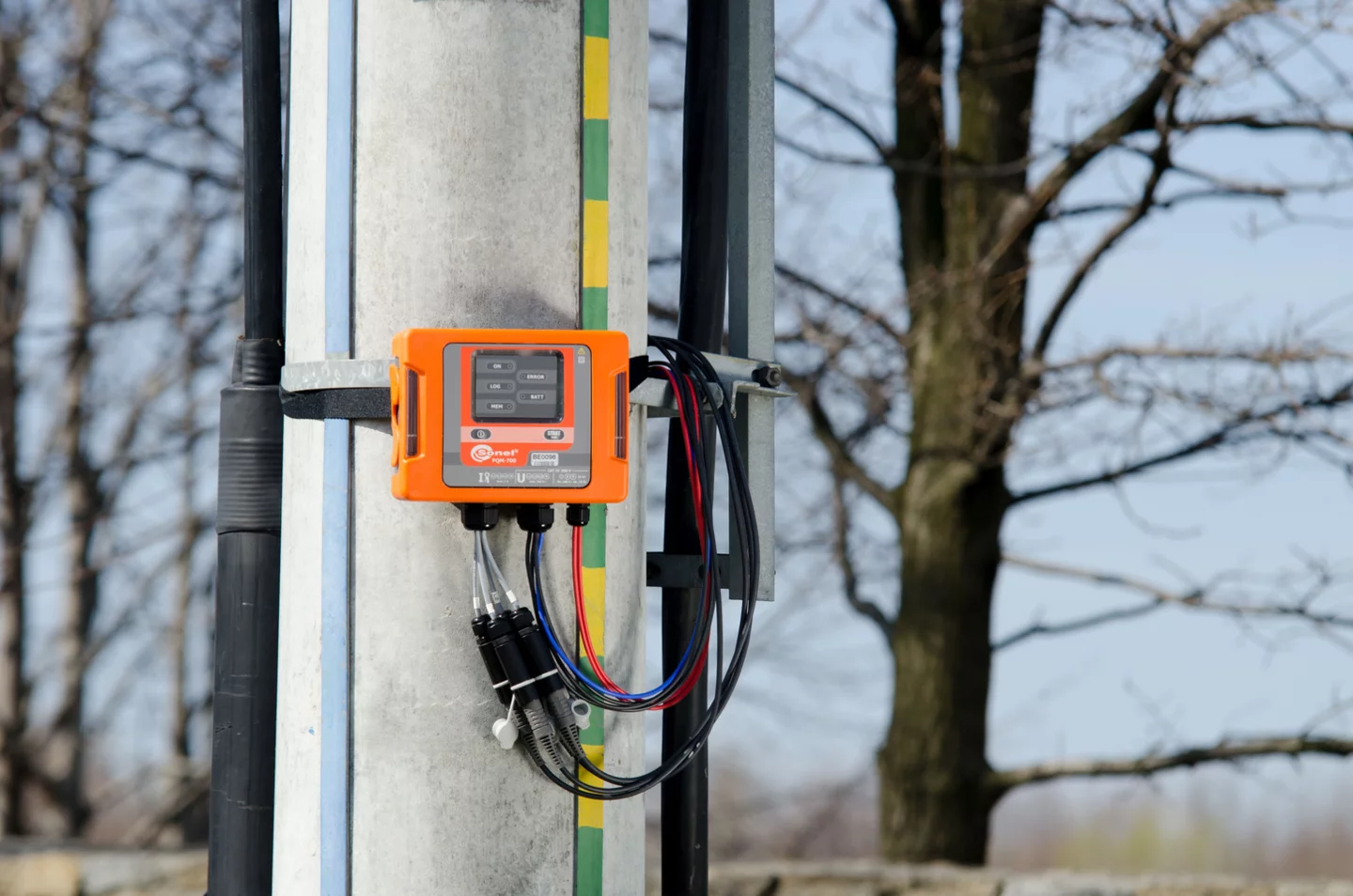

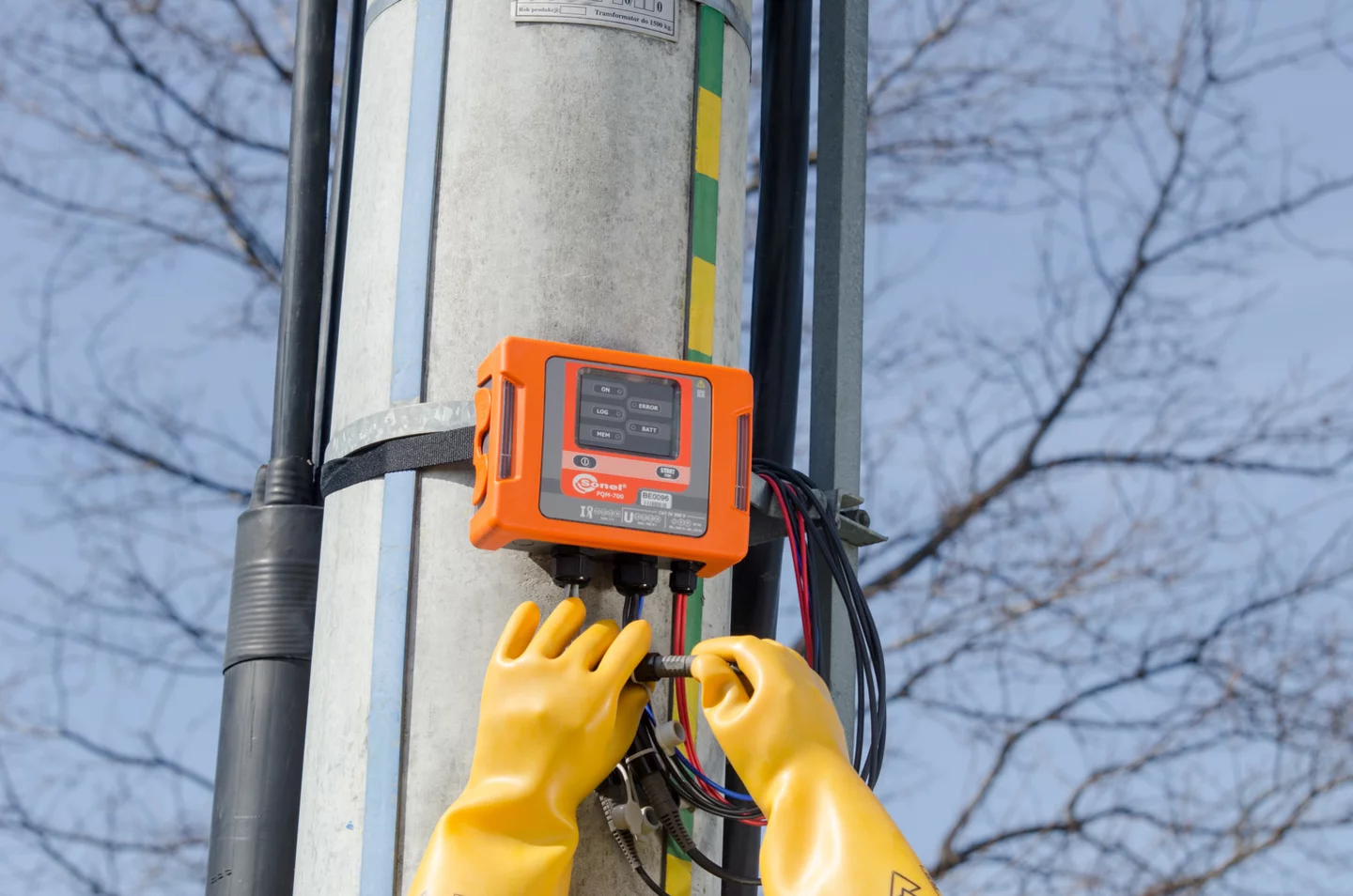

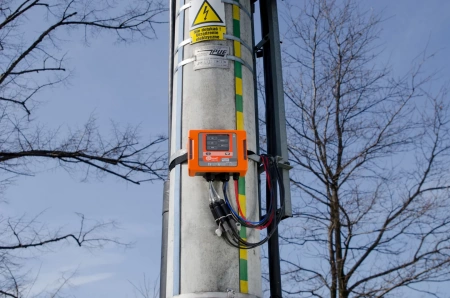

Крепление на столб
|
Да |
|
Монтаж на DIN рейку
|
Да |
|
Встроенный литий-ионный аккумулятор
|
Да |
|
Память
|
4 Гб (макс 32 Гб) |
|
Масса, кг
|
1,6 |
|
Габаритные размеры, мм
|
200 x 180 x 77 |
Функциональные возможности:
- Соответствие классу S
- Часы реального времени ± 0,3с / 24 часа
- Встроенный блок питания с широким диапазоном номинальных входных напряжений 90…460 В переменного или постоянного тока
- Работа от внутреннего аккумулятора при отключении питания
- Степень защиты корпуса IP65
- Автоматическое формирование протоколов регистрации
Измерение и регистрация:
- Напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения
- Силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А)
- Коэффициента пиковых значений напряжения и тока
- Частоты от 40 Гц до 70 Гц
- Мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S)
- Энергии: активной (EP), реактивной (EQ), полной (ES)
- Коэффициента мощности cosφ, tgφ
- Коэффициента гармонических потерь (К-фактор)
- До 40-й гармоники напряжения и тока
- Суммарного коэффициента гармонических составляющих напряжения THD U и THD I
- Кратковременной и длительной дозы фликера PST и PLT
- Несимметрия напряжения и тока
- Перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм
- Осциллограмм тока и напряжения для каждого периода усреднения
Программное обеспечение SONEL Analysis 4:
- Возможность настройки измерителя и формирования протокола измерений
- Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети
- Установка параметров трансформаторов напряжения и/или тока
- Выбор периода усреднения
- Расписание запуска и остановки регистрации
- Установка типа токоизмерительных клещей
- Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию
- Режим измерения в реальном времени
- Широкий набор настроек представления и анализа (отчетов) данных регистрации
Сравнительная таблица PQM-750 / PQM-711 / PQM-710 / PQM-707 / PQM-700
| Функция / Параметр | PQM-750 | PQM-711 | PQM-710 | PQM-707 | PQM-700 |
|---|---|---|---|---|---|
| Стандарты | |||||
| Класс соответствия по IEC 61000-4-30 | A | A | A | S | S |
| Сертификат независимой лаборатории | ✔ | ✔ | ✔ | ✘ | ✔ |
| Соответствие EN 50160 | ✔ | ✔ | ✔ | ✔ | ✔ |
| Соответствие ГОСТ 32144 | ✘ | ✔ | ✔ | ✔ | ✔ |
| Соответствие AS 61000.3.100 | ✔ | ✔ | ✔ | ✔ | ✔ |
| Измерительные выходы | |||||
| Количество входов напряжения | 5 | 5 | 5 | 5 | 4 |
| Количество входов тока | 5 | 5 | 4 | 4 | 4 |
| Вход GPS | Опция | 1 | 1 | ✘ | ✘ |
| Вход температуры | ✔ | ✘ | ✘ | ✘ | ✘ |
| Входы/Выходы | |||||
| Бинарные входы | ✔ | ✘ | ✘ | ✘ | ✘ |
| Релейные выходы | ✔ | ✘ | ✘ | ✘ | ✘ |
| Измерения | |||||
| 1-фазная, двухфазная, 3-фазная система | ✔ | ✔ | ✔ | ✔ | ✔ |
| Частота | ✔ | ✔ | ✔ | ✔ | ✔ |
| TRMS напряжение | ✔ | ✔ | ✔ | ✔ | ✔ |
| Коэффициент амплитуды U | ✔ | ✔ | ✔ | ✔ | ✔ |
| Гармоники и THD напряжения | ✔ | ✔ | ✔ | ✔ | ✔ |
| Гармоники и THD тока | ✔ | ✔ | ✔ | ✔ | ✔ |
| Мониторинг полосы 2...150 кГц | ✔ | ✘ | ✘ | ✘ | ✘ |
| Несимметрия напряжения | ✔ | ✔ | ✔ | ✔ | ✔ |
| Переходные процессы (10 МГц дискретизация) | Опция | ✔ | ✘ | ✘ | ✘ |
| Кратковременное фликер | ✔ | ✔ | ✔ | ✔ | ✔ |
| Долговременное фликер | ✔ | ✔ | ✔ | ✔ | ✔ |
| TRMS ток | ✔ | ✔ | ✔ | ✔ | ✔ |
| Коэффициент амплитуды I | ✔ | ✔ | ✔ | ✔ | ✔ |
| Несимметрия тока | ✔ | ✔ | ✔ | ✔ | ✘ |
| Пусковые токи | ✔ | ✔ | ✔ | ✔ | ✘ |
| Гармоническая мощность | ✔ | ✔ | ✔ | ✔ | ✘ |
| Углы между гармониками | ✔ | ✔ | ✔ | ✘ | ✘ |
| K-фактор | ✔ | ✔ | ✘ | ✘ | ✘ |
| Сигналы сети | ✔ | ✔ | ✔ | ✘ | ✘ |
| Мощность (P, Q, D, S) по IEEE 1459 или методу Буденау | ✔ | ✔ | ✔ | ✔ | ✔ |
| Коэффициент мощности | ✔ | ✔ | ✔ | ✔ | ✔ |
| Cos(φ) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Tan(φ) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Энергия (Ep, Eq, Es) | ✔ | ✔ | ✔ | ✔ | ✔ |
| 4-квадрантные измерения энергии | ✔ | ✔ | ✔ | ✔ | ✔ |
| Эффективность солнечного инвертора | ✘ | ✘ | ✘ | ✔ | ✘ |
| Регистрация | |||||
| Максимальное количество параметров, измеряемых одновременно | 15000 | 3655 | 3655 | 1300 | 1200 |
| Максимальное время записи (линейная) | 100 лет | 100 лет | 100 лет | 18 лет | 18 лет |
| Максимальное время записи (циклическая) | Без ограничений | ✔ | ✔ | ✔ | ✔ |
| Интегральный период | 200 мс ... 30 мин | Полупериод ... 120 мин | Полупериод ... 120 мин | 1 с ... 30 мин | Полупериод ... 30 мин |
Клещи измерительные типа С
| Параметры | С-4 | C-5 | C-6A | C-7 |
| Номинальный ток, А (AC) | 0,1…1000 (3600 А пик) | 0,5…1000 (3600 А пик) | 0,01…10 (36 А пик) | 0,1…100 (360 А пик) |
| Номинальный ток, А (DC) | - | 0,5…1400 | - | - |
| Погрешность | ≤ 0,5% | ≤ 1,5% | ≤ 1% | ≤ 0,5% |
| Частота | 30 Гц…10 кГц | DC…30 кГц | 40 Гц…10 кГц | 40 Гц…1 кГц |
| Выходной сигнал | 1 мВ/А | 1 мВ/А | 100 мВ/А | 5 мВ/А |
| Диаметр, мм | 52 | 39 | 20 | 24 |
| Длина измерит. кабеля, м | 2,2 | 2,2 | 2,2 | 3 |
| Температура рабочая | -10…50 °C | -10…55 °C | -10…55 °C | 0…50 °C |
| Категория электробезопасности | IV 300 | IV 300 | IV 300 | III 300 |
| Степень защиты | IP40 | IP40 | IP40 | IP40 |
Клещи гибкие типа F
| Параметры | F-1 | F-2A | F-3A | F-1A1 | F-2A1 | F-3A1 | F-1A6 | F-2A6 | F-3A6 |
| Номинальный ток, А (AC) | 1…3000 (10000 А пик для 50 Гц) | 1…1500 (5000 А пик для 50 Гц) | 1…6000 (20000 А пик для 50 Гц) | ||||||
| Погрешность | 1% | 1% | 1% | ||||||
| Частота | 40 Гц…10 кГц | 40 Гц…10 кГц | 40 Гц…10 кГц | ||||||
| Выходной сигнал, мкВ/А | 38,83 | 77,66 | 19,415 | ||||||
| Диаметр, мм | 380 | 250 | 140 | 380 | 250 | 140 | 380 | 250 | 140 |
| Длина измерит. кабеля, м | 2,5 | 2,5 | 2,5 | ||||||
| Температура рабочая | -30…80 °C | -30…80 °C | -30…80 °C | ||||||
| Категория электробезопасности | III 1000/IV 600 | III 1000/IV 600 | III 1000/IV 600 | ||||||
| Степень защиты | IP67 | IP67 | IP67 | ||||||
Технические характеристики
| Функция / Параметр | PQM-750 | PQM-711 | PQM-710 | PQM-707 | PQM-700 |
|---|---|---|---|---|---|
| Эксплуатационные условия | |||||
| Рабочая температура [°C] | -20…+55 | -20…+55 | -20…+55 | -10…+50 | -20…+55 |
| Встроенный обогреватель | – | ✔ | ✔ | – | ✔ |
| Степень защиты | IP30 | IP65 | IP65 | IP51 | IP65 |
| Измерения в любых погодных условиях | – | ✔ | ✔ | ✔ | ✔ |
| Крепление на столбе | – | ✔ | ✔ | ✔ | ✔ |
| Крепление на стене | – | ✔ | ✔ | ✔ | ✔ |
| Крепление на DIN-рейку | ✔ | ✔ | ✔ | – | ✔ |
| Память и связь | |||||
| Память | 8 GB | 8 GB (до 32 GB) | 8 GB (до 32 GB) | 4 GB (до 32 GB) | 4 GB (до 32 GB) |
| Сменная карта памяти | ✔ | – | – | – | ✔ |
| USB | ✔ | ✔ | ✔ | ✔ | ✔ |
| USB 2.0 High Speed | – | ✔ | ✔ | ✔ | ✔ |
| Ethernet | ✔ | ✔ | ✔ | ✔ | ✔ |
| RS-485 | ✔ | ✔ | ✔ | ✔ | ✔ |
| Wi-Fi | ✔ | ✔ | ✔ | ✔ | ✔ |
| GSM (LTE) модем | Опция | ✔ | ✔ | ✔ | ✔ |
| Питание | |||||
| Встроенный Li-Ion аккумулятор | ✔ | ✔ | ✔ | ✔ | ✔ |
| Сменный Li-Ion аккумулятор | ✔ | – | – | – | ✔ |
| Время работы от батареи | мин. 1 ч | мин. 2 ч | мин. 2 ч | мин. 6 ч | мин. 6 ч |
| Зарядное устройство | Встроенное | Встроенное | Встроенное | Внешнее | Встроенное |
| Зарядка через USB | – | – | – | ✔ | – |
| Общие характеристики | |||||
| Дисплей LCD | – | ✔ | ✔ | ✔ | ✔ |
| Сенсорный экран LCD | – | ✔ | ✔ | ✔ | ✔ |
| GPS синхронизация времени | Опция | ✔ | ✔ | ✔ | ✔ |
| IRIG-B синхронизация времени | ✔ | ✔ | ✔ | ✔ | ✔ |
| NTP синхронизация времени | ✔ | ✔ | ✔ | ✔ | ✔ |
| Мультиязычное ПО Sonel Analysis | ✔ | ✔ | ✔ | ✔ | ✔ |
| Встроенный веб-интерфейс | ✔ | ✔ | ✔ | ✔ | ✔ |
| Инструкция на бумаге и в PDF | ✔ | ✔ | ✔ | ✔ | ✔ |
| Вес | 0.6 кг | 1.6 кг | 1.6 кг | 1.75 кг | 1.6 кг |
| Габариты | 157×87×59 мм | 200×175×75 мм | 200×175×75 мм | 216×111×45 мм | 200×175×75 мм |
Стандартная комплектация:
| Количество |
Артикул |
|
|---|---|---|
| Адаптер для подключения к однофазной сети AZ-3 | 1 шт. | WAADAAZ3 |
| Зажим «Крокодил» изолированный голубой K02 | 1 шт. | WAKROBU20K02 |
| Зажим «Крокодил» изолированный красный K02 | 2 шт. | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | 3 шт. | WAKROBL20K01 |
| Кабель последовательного интерфейса USB | 1 шт. | WAPRZUSB |
| Карта памяти microSD 4 Гб. | 1 шт. | # |
| Комплект для фиксации ремней | 1 шт. | WAPOZUCH4 |
| Маркеры кабельные | 1 шт. | WAPOZOZN4 |
| Набор для монтажа на DIN-рейке | 1 шт. | WAPOZUCH3 |
| Ремни для крепежа на столбе (2 шт) | 1 шт. | WAPOZOPAKPL |
| Соединитель электрический — адаптер магнитный модель AM-4 | 1 шт. | WAADAUMAGKPL |
| Футляр L5 | 1 шт. | WAFUTL5 |
Дополнительная комплектация:
| Артикул |
|
|---|---|
| NZ-1 Набор отверток | WNZ1 |
| NZ-2 Набор отверток | WNZ2 |
| Клещи гибкие F-1 | WACEGF1OKR |
| Клещи гибкие F-1A1 | WACEGF1A1OKR |
| Клещи гибкие F-1A6 | WACEGF1A6OKR |
| Клещи гибкие F-2A | WACEGF2AOKR |
| Клещи гибкие F-2A1 | WACEGF2A1OKR |
| Клещи гибкие F-2A6 | WACEGF2A6OKR |
| Клещи гибкие F-3A | WACEGF3AOKR |
| Клещи гибкие F-3A1 | WACEGF3A1OKR |
| Клещи гибкие F-3A6 | WACEGF3A6OKR |
| Клещи измерительные C-4 | WACEGC4OKR |
| Клещи измерительные C-5 | WACEGC5OKR |
| Клещи измерительные C-6A | WACEGC6AOKR |
| Клещи измерительные C-7 | WACEGC7OKR |
| Комплект измерительных разъемов для фазных и нулевых шин AR-468 | WAADAR468RU |
| Магнитный держатель | WAPOZUCH5 |
| Соединитель электрический — адаптер AC-16 | WAADAAC16 |
| Соединитель электрический — адаптер для клемм | WAADAPRZKPL1 |
| Соединитель электрический — адаптер прокалывающий ASX-1 | WAADAPRZASX1KPL |
| Соединитель электрический — адаптер с захватом | WASONСGB1KPL |
| Соединитель электрический — адаптер с захватом типа «пинцет» | WASONKGB1KPL |
| Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 | WAADAM4M6 |
| Наименование | Категория | Язык | Размер файла | Скачать |
| PQM-700 Руководство пользователя (PQM-700 v.1.20.pdf) | Руководство пользователя | RU | 2,2 МБ |
|
| Datasheet PQM-700 (datasheet_PQM-700_EN_v4.12.pdf) | Data Sheet | EN | 1,8 МБ |
|
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
