Артикул:
PA2203A

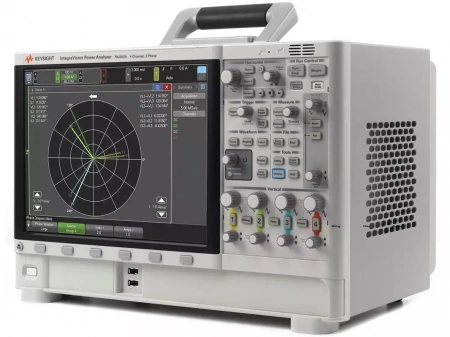

Анализатор мощности PA2203A – это высокоточный прибор для измерения электрических параметров в трехфазных и многоканальных системах. Он идеально подходит для анализа характеристик сложных электрических систем, таких как промышленные установки, электродвигатели, преобразователи частоты и источники питания.
По запросу
Варианты цен
По запросу
Много
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

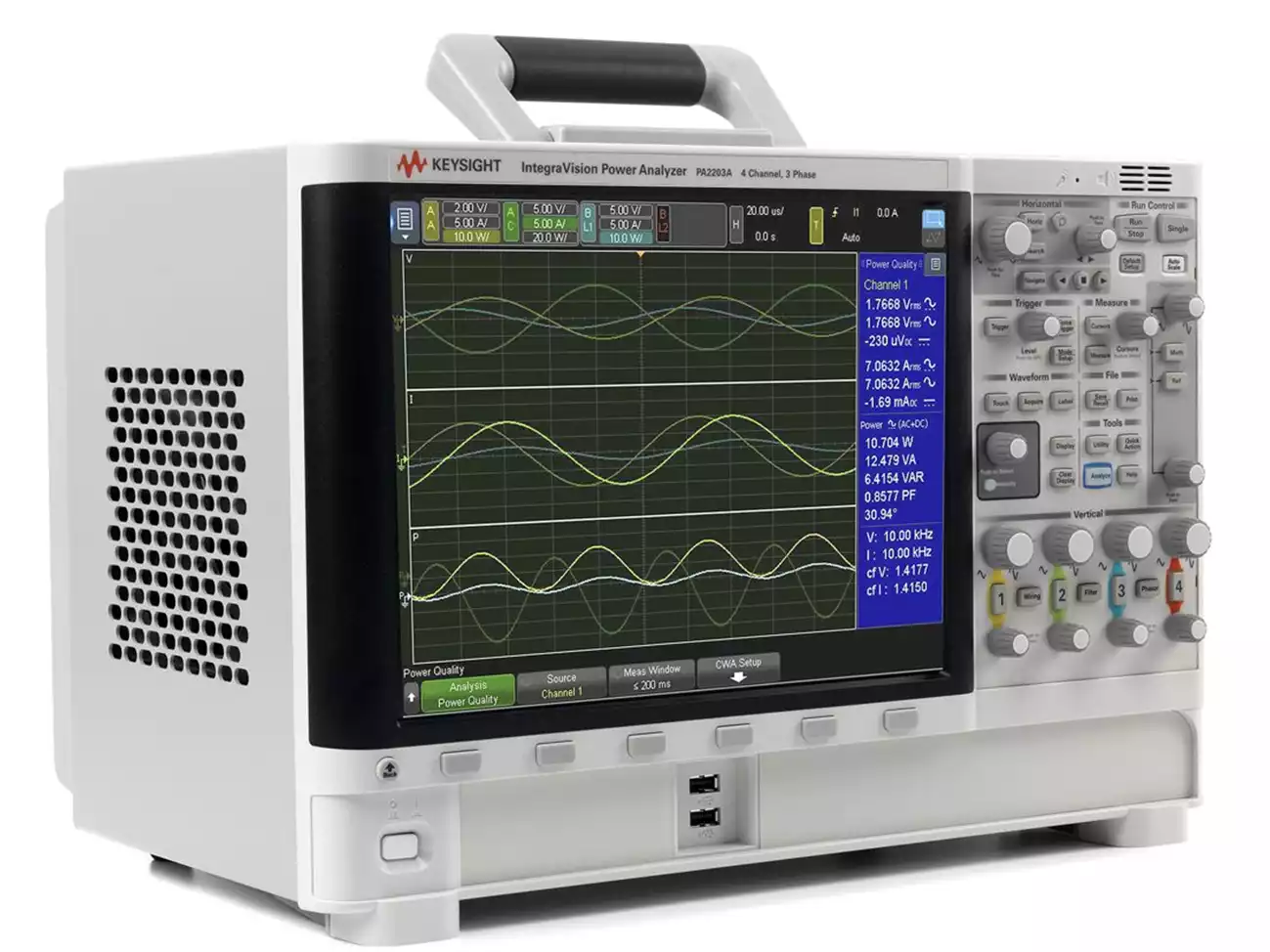

В анализаторе мощности Keysight PA2203A серии IntegraVision сочетаются точное измерение мощности и возможность осциллографического представления сигналов на сенсорном экране.
Прибор обеспечивает визуальное представление динамичных сигналов, что позволяет наблюдать, измерять и контролировать характеристики разрабатываемых устройств. Благодаря способности создавать различные тестовые сценарии, наличию входов с гальванической развязкой и возможности их гибкой конфигурации в широких пределах анализатор мощности IntegraVision инженеры могут быстро, с высокой точностью и достоверностью выполнять работы по проектированию и аттестации электронных устройств.
Прибор позволяет отображать переходные процессы, пусковой ток и изменение состояния благодаря быстродействующему дигитайзеру, который захватывает сигналы тока и напряжения в режиме реального времени. Кроме того, прибор обеспечивает возможность анализа потерь мощности во временной и частотной области с использованием вычислений на основе критерия Найквиста.
Основные характеристики:
- Количество каналов: 4 независимых канала измерения.
- Поддержка трехфазных систем: обеспечивает измерение всех ключевых параметров для трехфазной нагрузки.
- Высокая точность: подходит для лабораторных и промышленных задач.
- Диапазон измерений: широкий диапазон напряжений и токов, позволяющий анализировать как низкоэнергетические, так и высокоэнергетические системы.
- Удобный интерфейс: оснащён цветным дисплеем и интуитивно понятным интерфейсом для простоты работы.
- Функции анализа: измерение мощности (активной, реактивной, полной), коэффициента мощности, частоты, гармонических искажений и других электрических параметров.
- Интерфейсы связи: поддержка USB, LAN и других портов для интеграции в автоматизированные системы и удалённого мониторинга.
Применение:
- PA2203A используется в энергетике, машиностроении, разработке и тестировании электронного оборудования, а также в обучении и исследовательских целях.
Этот прибор станет незаменимым инструментом для инженеров и технических специалистов, которые работают с электрическими системами высокой сложности и требуют точных и надёжных измерений.
|
Напряжение постоянного тока
|
Да |
|
Напряжение переменного тока
|
Да |
|
Интерфейсы ввода/вывода
|
LAN, USB |
|
3-фазная системы
|
Да |
|
Измерительный класс
|
A |
|
Кол-во входов напряжния
|
4 |
|
Кол-во входов тока
|
4 |
|
Коэффициент амплитуды напряжения
|
Да |
|
Суммарный коэффициент гармонических составляющих напряжения
|
Да |
|
Коэффициент амплитуды силы тока
|
Да |
|
Суммарный коэффициент гармонических составляющих силы тока
|
Да |
|
Масса, кг
|
12,3 |
|
Габаритные размеры, мм
|
426 x 308 x 272 |
Основные функции
- Анализ параметров электрической мощности и качества электропитания
- Встроенный визуальный помощник с примерами подключения для облегчения процесса включения анализатора в измеряемые сети
- Анализ гармоник до 250-ого порядка в полосе до 30 кГц при помощи ДПФ (DFT)
- Анализ сигналов в частотной области в полосе до 2,5 МГц при помощи БПФ (FFT)
- Анализ КПД любых преобразователей мощности AC/DC, DC/DC, DC/AC, AC/AC

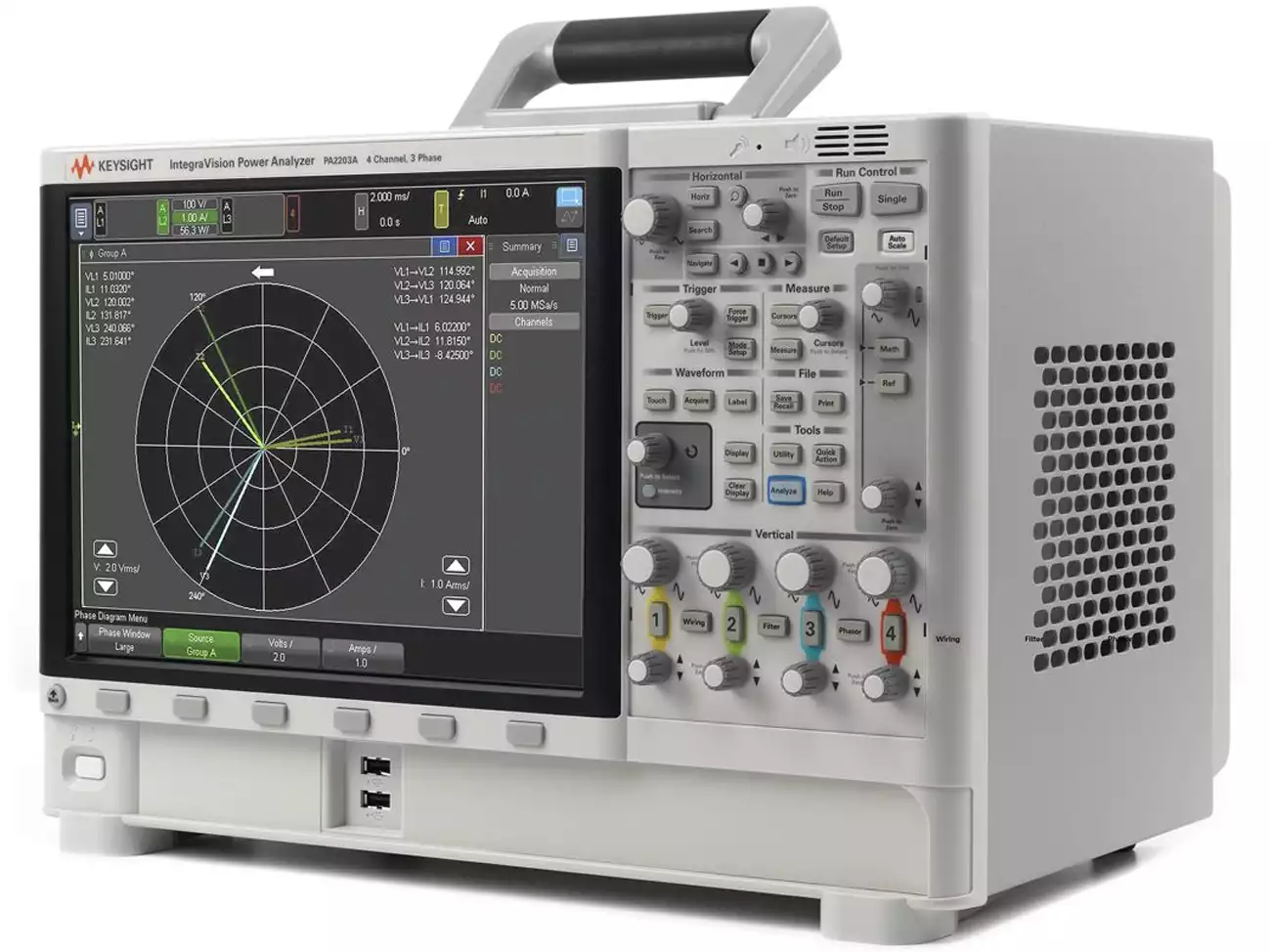

- Фазовая диаграмма
- Режим счетчика для интеграции измерения во времени
- Режим регистратора данных с последующей выгрузкой на USB-накопитель
- Анализ I2t для корректного выбора защитных аппаратов

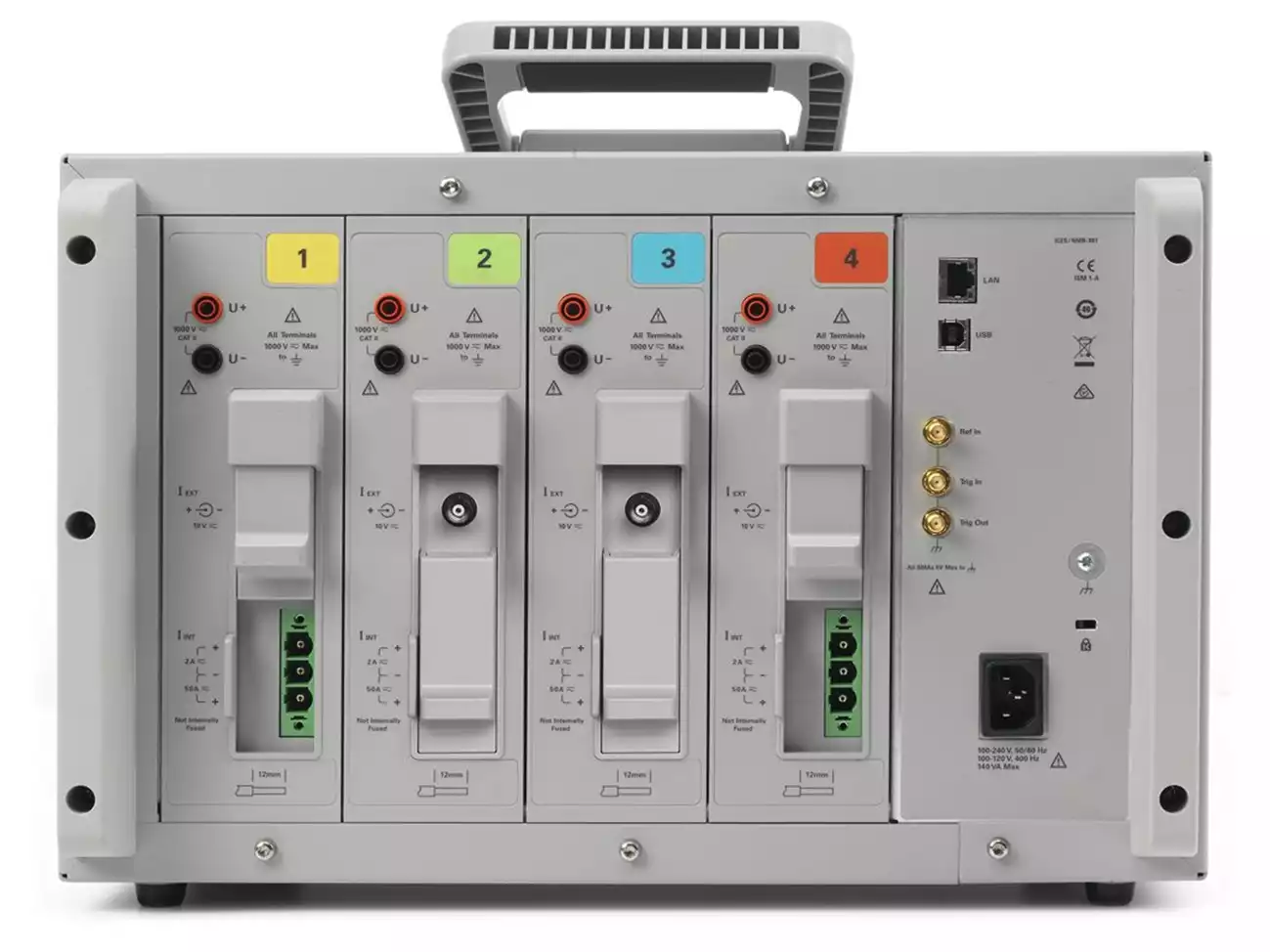

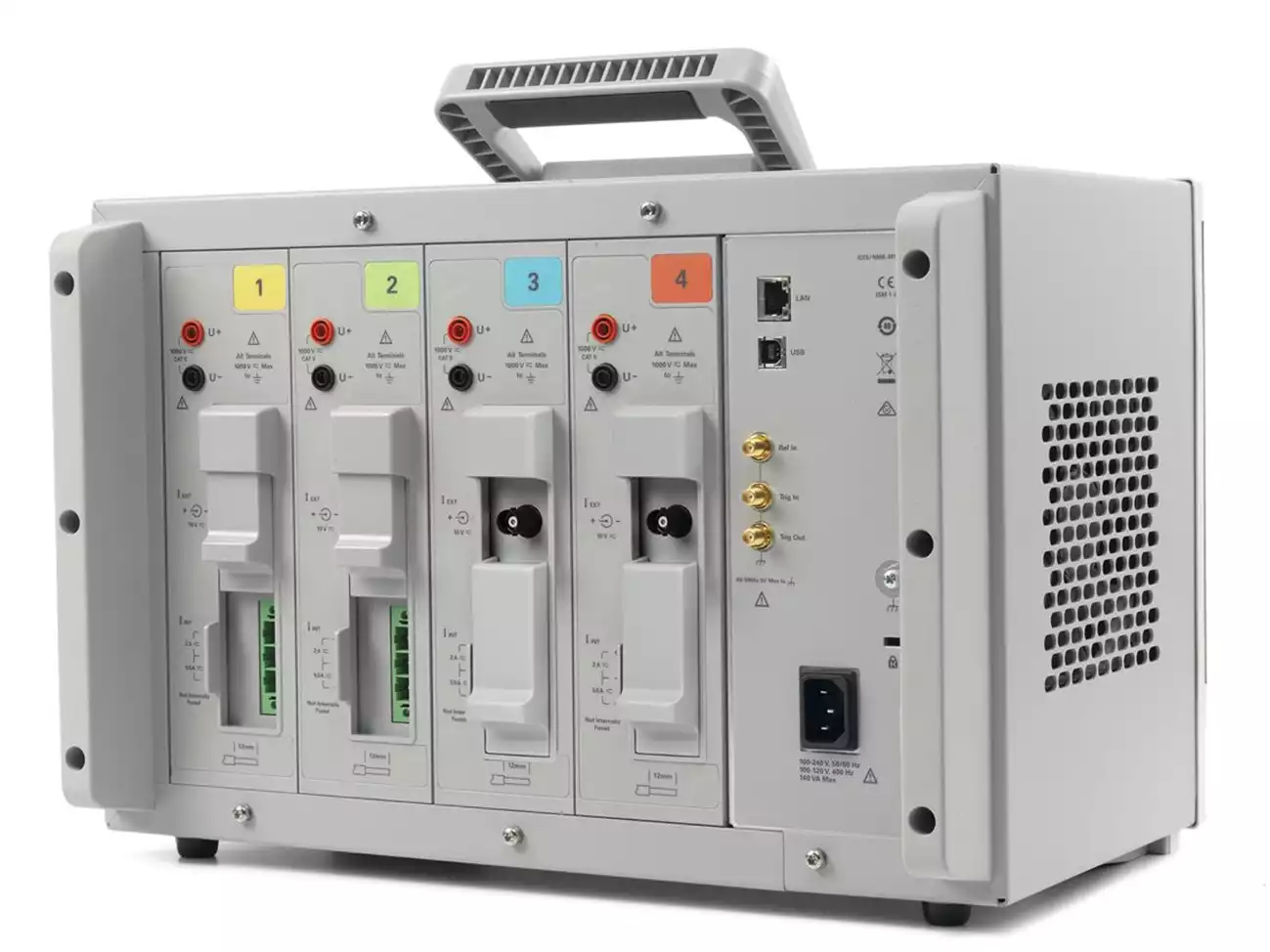

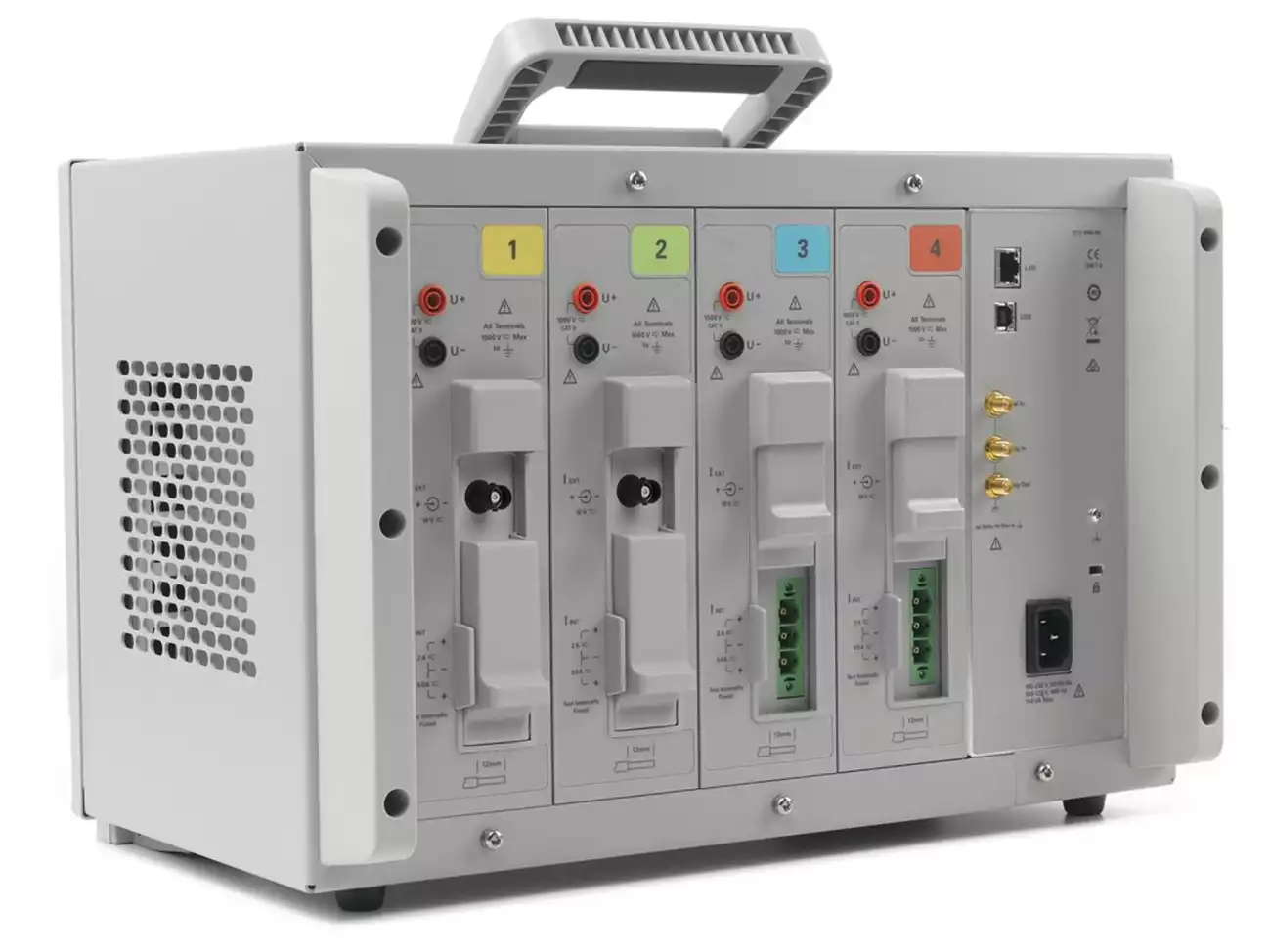

Входы напряжения и тока
- Подключение осуществляется через входы напряжения и тока, изолированные друг от друга и относительно земли, рассчитанные на напряжение до 1000 В, что позволяет упростить подключение без необходимости использовать дифференциальные пробники и без риска, присутствующего в приборах с общим заземлением.
- Измерение напряжений осуществляется через каналы с соединением через обычные изолированные штекеры 4 мм типа “банан”
- Непосредственное измерение токов до 2 А и до 50 А с помощью встроенных токовых шунтов с полностью специфицированными и откалиброванными параметрами точности.
- Возможность измерения тока до 2 А и до 50 А во всех каналах, в отличие от других анализаторов мощности, в которых необходимо выбирать между входами с малым или большим значением тока.
- Возможность использования зажимных или других типов датчиков/пробников тока, если требуется измерять ток более 50 А или необходима полоса пропускания при измерении тока более 100 кГц. Используйте свой стандартный датчик или любой измерительный преобразователь с максимальным выходным сигналом до 10 В. Внешнее измерение тока предусмотрено в каждом канале. Датчики подключаются через дифференциальный соединитель типа BNC. Анализатор мощности также поддерживает датчики тока моделей 1146B и 1147B, N2780B, N2781B, N2782B или N2783B компании Keysight.
- Трансформаторы тока на входах измерения 2 А и 50 А позволяют использовать собственный коэффициент пересчета тока для токовых сигналов.
Информация для заказа
| PA2201A | Анализатор мощности IntegraVision, 2 канала напряжения и тока, для 1-фазных сетей или цепей постоянного тока |
| PA2203A | Анализатор мощности IntegraVision, 4 канала напряжения и тока, для 3-фазных сетей или цепей постоянного тока |
| PA22KIT1 | Набор щупов напряжения для одного канала |
| PA22KIT2 | Изолированный переход BNC на 4мм Banana Plug |
| PA22KIT3 | Изолированный переход BNC на BNC |
| PA22RAC1 | Набор для монтажа в стойку |
| Наименование | Категория | Язык | Размер файла | Скачать |
| Data Sheet PA2200 Series (IntegraVision PA2200 Series Power Analyzers.pdf) | Data Sheet | EN | 1,7 МБ |
|
